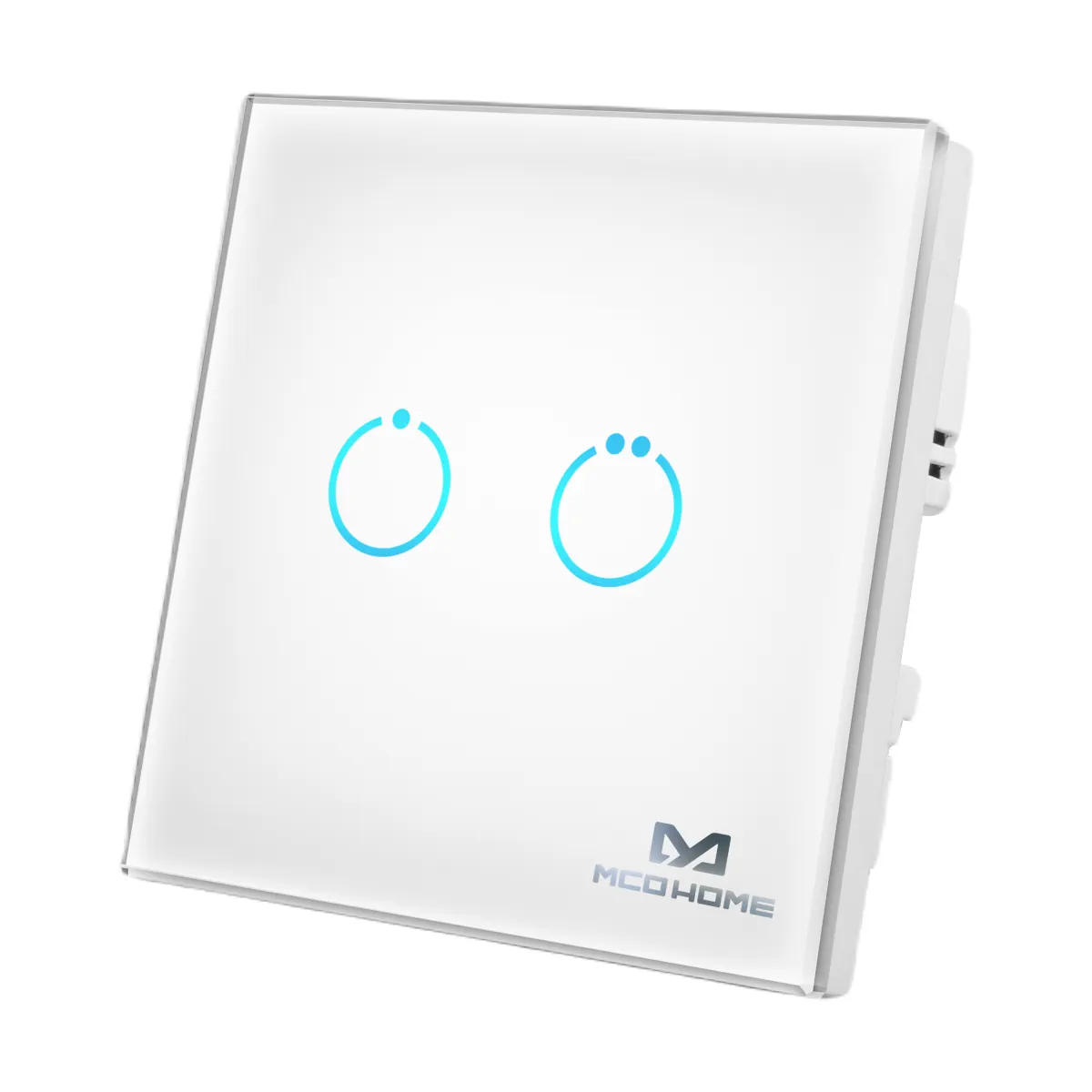

MH-S312_wh Inteligentny podwójny przełącznik dotykowy, biały, puszka 86 mm

MH-S312_wh to ścienny dotykowy włącznik Z-Wave Plus z serii 310, przeznaczony do sterowania dwoma niezależnymi obwodami (2 kanały). Urządzenie zasilane jest bezpośrednio z sieci AC 85–260 V, 50/60 Hz, obsługuje sterowanie lokalne z panelu oraz sterowanie zdalne w sieci Z-Wave, a także może pracować jako repeater (wzmacniacz) w sieci.

Najważniejsze cechy

• Model: MH-S312_wh
• Typ: dotykowy przełącznik ścienny Z-Wave Plus (2-kanałowy)
• Zasilanie: AC 85–260 V, 50/60 Hz
• Z-Wave (EU): 868,0–868,6 MHz oraz 869,7–870,0 MHz
• Maks. moc nadawania: +3 dBm
• Praca w sieci: obsługa urządzeń Z-Wave i możliwość pracy jako repeater
• Maks. obciążenie (rezystancyjne): 2 × 5 A
• Maks. obciążenie (pojemnościowe/indukcyjne): 2 × 2 A
• Zabezpieczenie nadprądowe: wymagany zewnętrzny wyłącznik nadprądowy 15 A
• Podświetlenie LED: możliwość ustawienia poziomu jasności podświetlenia
• Zgodność: Z-Wave Plus, CE, WEEE; deklarowana zgodność z Dyrektywą 2014/53/EU

Zastosowanie

MH-S312_wh służy do zdalnego i lokalnego sterowania dwoma obwodami (np. oświetleniem) w instalacjach wewnętrznych. Może zostać włączony do sieci Z-Wave i obsługiwany przez kontroler/bramkę Z-Wave, a dzięki funkcji repeatera wspiera komunikację w rozbudowanych instalacjach.

Funkcje i działanie

Sterowanie lokalne i zdalne

• Sterowanie poprzez dotykowe klawisze na panelu.
• Sterowanie poleceniami z kontrolera/bramki Z-Wave.
• Obsługa m.in. klas komend: Basic, Switch Binary, Switch All, Multi Channel, a także Z-Wave Plus Info, Association, Association Group Info, Multi Channel Association.

Dodawanie do sieci Z-Wave (Inclusion)

• Ustaw kontroler w trybie INCLUSION.
• Naciśnij i przytrzymaj dowolny klawisz na panelu przez 8 s lub wykonaj 3 szybkie kliknięcia.
• Po poprawnym dodaniu diody INDICATION LED na panelu migną 4 razy.

Usuwanie z sieci Z-Wave (Exclusion)

• Ustaw kontroler w trybie EXCLUSION.
• Naciśnij i przytrzymaj dowolny klawisz na panelu przez 8 s lub wykonaj 3 szybkie kliknięcia.
• Po poprawnym usunięciu diody INDICATION LED na panelu migną 4 razy.

Multi Channel

• Panel obsługuje sterowanie wielokanałowe (Multi Channel) – każdy klawisz odpowiada osobnemu endpointowi.

Parametry konfiguracyjne (wybrane)

• Zachowanie po zaniku zasilania: możliwość ustawienia, czy stan przełącznika ma być zapamiętany.
• All ON/All OFF: możliwość konfiguracji reakcji urządzenia na komendy All ON/All OFF.
• Jasność podświetlenia LED: regulowany poziom podświetlenia.
• Tryb klawiszy: konfigurowalna logika działania (m.in. przełączanie, tryb chwilowy, akcje po przytrzymaniu, automatyczne przełączenie po czasie – zależnie od ustawień).

Podłączenie elektryczne

• Zaciski: L (fazowy), N (neutralny), L1 (wyjście kanału 1), L2 (wyjście kanału 2).
• Zalecana długość odizolowania żyły: ok. 6–8 mm.
• Uwaga: wymagany zewnętrzny wyłącznik nadprądowy 15 A.

Montaż i bezpieczeństwo

• Do użytku wewnętrznego – nie stosować na zewnątrz.
• Montaż podtynkowy w certyfikowanej plastikowej puszce; minimalny rozmiar puszki: 86 × 86 × 60 mm.
• Przed instalacją odłącz zasilanie w obwodzie (ryzyko porażenia).
• Instalacja zalecana przez osobę z odpowiednimi kwalifikacjami; nie demontować i nie modyfikować urządzenia samodzielnie.

Podsumowanie

MH-S312_wh to dwukanałowy, dotykowy przełącznik Z-Wave Plus do instalacji podtynkowej, z szerokim zakresem zasilania AC 85–260 V, obsługą Multi Channel, konfiguracją parametrów pracy (m.in. tryb klawiszy, zachowanie po zaniku zasilania, jasność LED) oraz możliwością pracy jako repeater w sieci Z-Wave. Maksymalne obciążenie wynosi 2 × 5 A (rezystancyjne) lub 2 × 2 A (pojemnościowe/indukcyjne), a instalacja wymaga zastosowania zewnętrznego zabezpieczenia 15 A.
