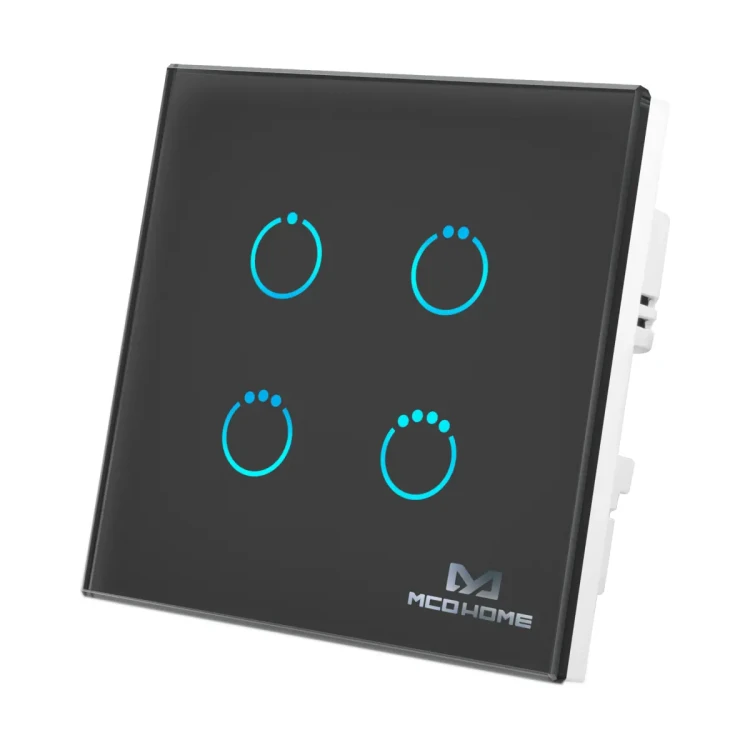

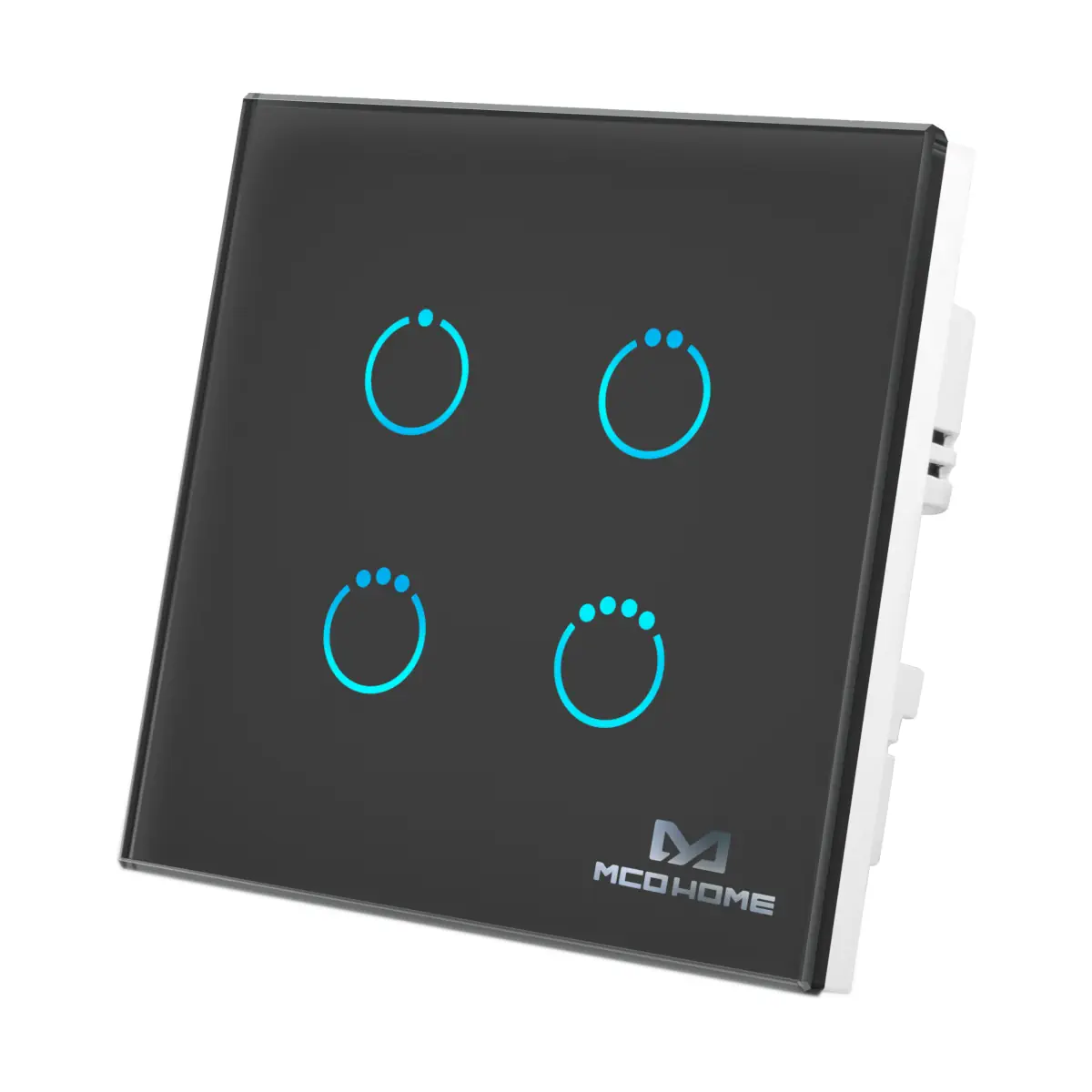

MH-S314_bk Inteligentny poczwórny przełącznik dotykowy, czarny, puszka 86 mm

MH-S314_bk to dotykowy przełącznik ścienny z wbudowanym modułem Z-Wave Plus, przeznaczony do zdalnego i lokalnego sterowania obwodami oświetlenia oraz innymi odbiornikami elektrycznymi w instalacjach domowych. Urządzenie obsługuje m.in. Basic Command Class, Multi Channel Command Class oraz Multi Channel Association, a także może pracować jako repeater w sieci Z-Wave, wzmacniając komunikację pomiędzy urządzeniami.

Najważniejsze cechy

• Model: MH-S314_bk
• Typ: dotykowy przełącznik ścienny (relay switch) z Z-Wave Plus
• Liczba kanałów: 4
• Maks. obciążenie (rezystancyjne): 4 × 5 A
• Maks. obciążenie (pojemnościowe/indukcyjne): 4 × 2 A
• Zasilanie: AC 85–260 V, 50/60 Hz
• Praca w sieci: urządzenie może działać jako repeater Z-Wave
• Maks. moc nadawcza: +3 dBm
• Zastosowanie: wyłącznie do użytku wewnętrznego (indoor)
• Zabezpieczenie nadprądowe: wymagany zewnętrzny wyłącznik nadprądowy 20 A

Zastosowanie

MH-S314_bk służy do sterowania odbiornikami elektrycznymi (np. oświetleniem) w oparciu o system Z-Wave. Może być włączany/wyłączany lokalnie (dotykiem) oraz zdalnie przez kontroler lub gateway w kompatybilnej sieci Z-Wave.

Urządzenie może zostać włączone do dowolnej sieci Z-Wave i współpracować z certyfikowanymi urządzeniami innych producentów.

Funkcje i działanie

Włączanie i wyłączanie

• Lokalnie: poprzez naciśnięcie odpowiedniego klawisza dotykowego.
• Zdalnie: poprzez kontroler/gateway, jeśli używana centrala wspiera odpowiednie klasy komend.

Obsługiwane klasy komend (Z-Wave)

• COMMAND_CLASS_ZWAVEPLUS_INFO
• COMMAND_CLASS_ASSOCIATION
• COMMAND_CLASS_ASSOCIATION_GRP_INFO
• COMMAND_CLASS_MULTI_CHANNEL_ASSOCIATION
• COMMAND_CLASS_MULTI_CHANNEL
• COMMAND_CLASS_SWITCH_BINARY

Podłączenie elektryczne i okablowanie

• Element wykonawczy: przekaźnik (relay switch).
• Zalecane przygotowanie przewodów: standardowa długość odizolowania 6–8 mm.
• Ważne: dla modelu MH-S314_bk wymagane jest zewnętrzne zabezpieczenie nadprądowe 20 A.

Dane techniczne

• Zasilanie: AC 85–260 V, 50/60 Hz
• Częstotliwość Z-Wave (Europa): 868.0–868.6 MHz, 869.7–870.0 MHz
• Maksymalna moc nadawcza: +3 dBm
• Maks. obciążenie (rezystancyjne): 4 × 5 A
• Maks. obciążenie (pojemnościowe/indukcyjne): 4 × 2 A
• Przeznaczenie: do użytku wewnętrznego

Montaż

• Montaż podtynkowy: wyłącznie w plastikowej puszce (UL/ETL/CEC certified plastic junction box).
• Minimalny rozmiar puszki: 86 × 86 × 60 mm; minimalna objętość: 14.3 cm³.
• Bezpieczeństwo: przed instalacją należy odłączyć zasilanie na wyłączniku/bezpieczniku.
• Instalacja: powinna być wykonywana przez wykwalifikowanego elektryka.

Podsumowanie

MH-S314_bk to 4-kanałowy, dotykowy przełącznik Z-Wave Plus z przekaźnikami, przeznaczony do sterowania obwodami w instalacji elektrycznej z poziomu panelu oraz zdalnie przez centralę Z-Wave. Obsługa Multi Channel, możliwość pracy jako repeater oraz określone obciążalności 4 × 5 A (rezystancyjne) i 4 × 2 A (pojemnościowe/indukcyjne) czynią go praktycznym elementem instalacji smart home do użytku wewnętrznego.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE (zgodność z wymaganiami UE).
• Produkt zgodny z dyrektywą WEEE. Nie wyrzucać z odpadami komunalnymi. Zużyte urządzenie należy przekazać do wyznaczonego punktu zbiórki sprzętu elektrycznego i elektronicznego.
• Urządzenie jest kompatybilne z systemem Z-Wave Plus.
• Model MH-S314_bk jest przeznaczony wyłącznie do użytku wewnętrznego. Nie stosować na zewnątrz.
• Przed rozpoczęciem montażu, podłączenia lub serwisu należy odłączyć zasilanie obwodu w rozdzielni poprzez wyłączenie odpowiedniego wyłącznika nadprądowego lub bezpiecznika.
• Ryzyko porażenia prądem elektrycznym. W niektórych instalacjach może być wymagane odłączenie więcej niż jednego obwodu zasilającego przed rozpoczęciem prac serwisowych.
• Montaż i podłączenie powinny być wykonywane wyłącznie przez wykwalifikowanego elektryka, zgodnie ze schematem połączeń oraz dokumentacją producenta.
• Nie podejmować prób samodzielnego demontażu, naprawy ani modyfikacji urządzenia.
• Nie wystawiać urządzenia na działanie wilgoci, wody ani innych cieczy. Nie umieszczać cieczy na urządzeniu ani w jego pobliżu.
• Produkt nie jest zabawką. Przechowywać poza zasięgiem dzieci i zwierząt.
• Urządzenie należy montować wyłącznie podtynkowo, w certyfikowanej puszce instalacyjnej z tworzywa sztucznego UL/ETL/CE o minimalnych wymiarach 86 × 86 × 43 mm.
• Zasilanie urządzenia: AC 85–260 V, 50/60 Hz. Podłączenie do niewłaściwego napięcia lub nieprawidłowe okablowanie może spowodować uszkodzenie urządzenia albo instalacji.
• Dla modelu MH-S314 maksymalne obciążenie wynosi 4 × 5 A dla obciążenia rezystancyjnego oraz 4 × 2 A dla obciążenia indukcyjnego. Nie przekraczać dopuszczalnych parametrów obciążenia.
• Przed uruchomieniem należy upewnić się, że przewody zostały podłączone do właściwych zacisków i odpowiednio dokręcone, a urządzenie zostało prawidłowo osadzone w puszce instalacyjnej.
• Należy dokładnie zapoznać się z instrukcją przed użyciem i zachować dokumentację na przyszłość.
