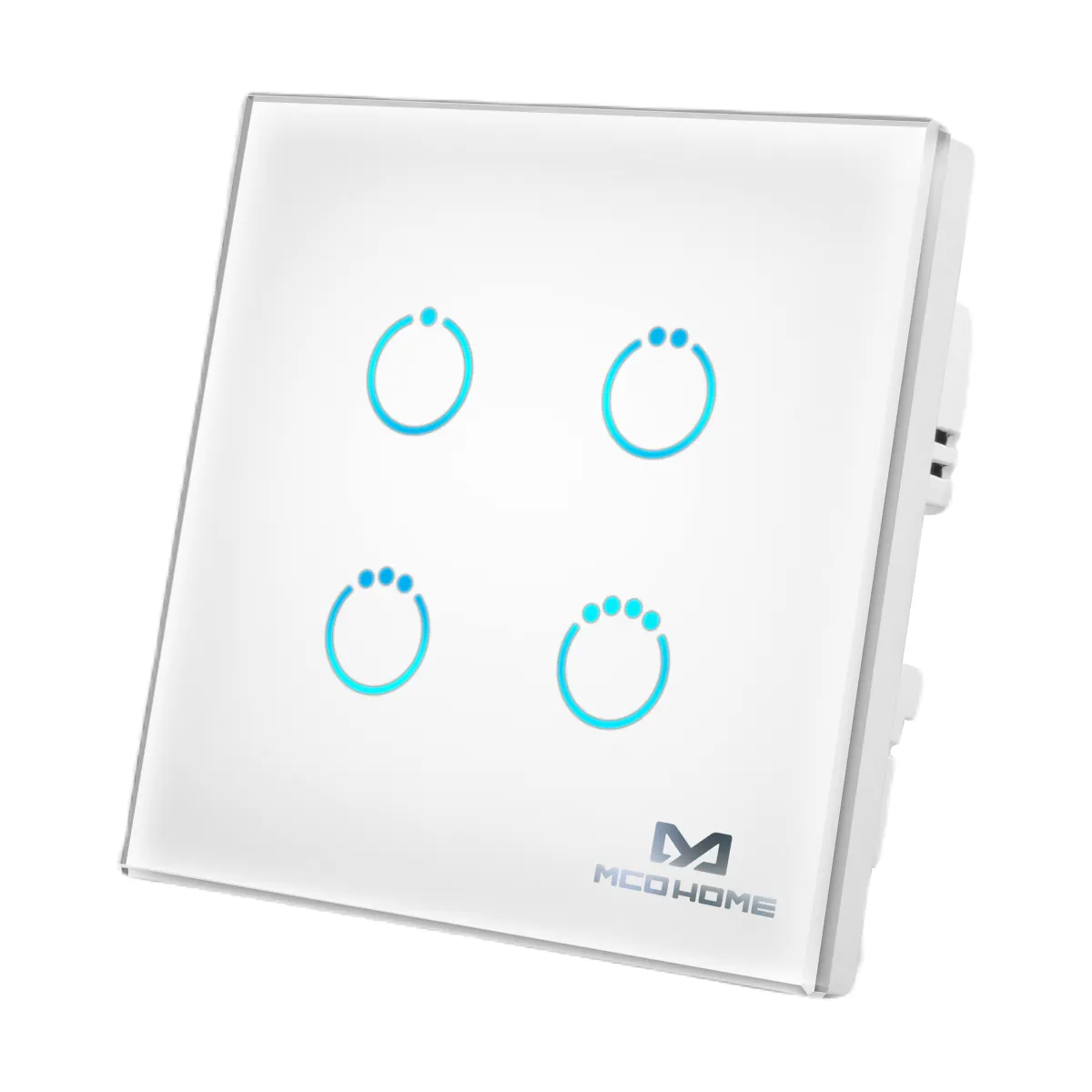

MH-S314_wh Inteligentny poczwórny przełącznik dotykowy, biały, puszka 86 mm

MH-S314_wh to dotykowy włącznik ścienny Z-Wave Plus z serii Touch Panel Switch 310, przeznaczony do sterowania obciążeniami elektrycznymi w instalacjach wewnętrznych. Urządzenie posiada 4 niezależne kanały (endpoints) i wykorzystuje przekaźniki do realizacji funkcji włącz/wyłącz. Obsługuje m.in. Multi Channel oraz Multi Channel Association, a w sieci Z-Wave może pracować również jako repeater, wspierając komunikację innych urządzeń.

Najważniejsze cechy

• Model: MH-S314_wh
• Seria: Touch Panel Switch 310
• Technologia: Z-Wave Plus
• Liczba kanałów: 4 (obsługa Multi Channel / endpoints EP1–EP4)
• Element wykonawczy: przekaźnik (Relay Switch)
• Maks. obciążenie (rezystancyjne): 4 × 5 A
• Maks. obciążenie (pojemnościowe/indukcyjne): 4 × 2 A
• Funkcja repeatera: tak (praca jako przekaźnik w sieci Z-Wave)
• Wymagane zabezpieczenie nadprądowe: zewnętrzny wyłącznik nadprądowy 20 A
• Użytkowanie: wyłącznie wewnątrz (nie używać na zewnątrz)

Zastosowanie

MH-S314_wh służy do sterowania podstawowymi odbiornikami elektrycznymi (np. lampami, silnikami oraz innymi urządzeniami zasilanymi z sieci AC) w ramach automatyki opartej o Z-Wave. Urządzenie może zostać włączone i obsługiwane w sieci Z-Wave z innymi certyfikowanymi urządzeniami Z-Wave.

Funkcje i działanie

Sposoby sterowania

• Lokalnie: dotykiem (naciśnięcie klawisza)
• Zdalnie: poleceniem z kontrolera/bramki Z-Wave

Dołączanie i usuwanie z sieci Z-Wave

• Inclusion (dodanie): ustaw kontroler w tryb dodawania, następnie przytrzymaj dowolny klawisz 8 s lub wykonaj 3 szybkie kliknięcia.
• Exclusion (usunięcie): ustaw kontroler w tryb usuwania, następnie przytrzymaj dowolny klawisz 8 s lub wykonaj 3 szybkie kliknięcia.

Przywracanie ustawień fabrycznych

• Naciśnij 20 razy dowolny przycisk, aby przywrócić ustawienia fabryczne.

Obsługiwane klasy poleceń (Command Classes)

• COMMAND_CLASS_ZWAVEPLUS_INFO
• COMMAND_CLASS_ASSOCIATION
• COMMAND_CLASS_ASSOCIATION_GRP_INFO
• COMMAND_CLASS_MULTI_CHANNEL_ASSOCIATION
• COMMAND_CLASS_MULTI_CHANNEL
• COMMAND_CLASS_SWITCH_BINARY
• COMMAND_CLASS_SWITCH_ALL
• COMMAND_CLASS_BASIC
• COMMAND_CLASS_CENTRAL_SCENE
• COMMAND_CLASS_DEVICE_RESET_LOCALLY

Podłączenie elektryczne i okablowanie

• Zasilanie i zaciski: N, L, wyjścia kanałów L1, L2, L3, L4.
• Długość odizolowania przewodu: ok. 6 mm.
• Uwaga instalacyjna: stosować wyłącznie przewody miedziane.

Dane techniczne

• Zasilanie: AC 85–260 V, 50/60 Hz
• Częstotliwość Z-Wave: zależna od regionu (dla Europy: 868.0–868.6 MHz oraz 869.7–870.0 MHz)
• Maks. moc nadawcza: +3 dBm
• Element aktywny: Relay Switch
• Maks. obciążenie (rezystancyjne): 4 × 5 A
• Maks. obciążenie (pojemnościowe/indukcyjne): 4 × 2 A
• Ochrona nadprądowa: wymagany zewnętrzny wyłącznik 20 A
• Przeznaczenie: tylko do użytku w pomieszczeniach

Montaż

• Montaż podtynkowy (flush-mount): wyłącznie w certyfikowanej plastikowej puszce (UL/ETL/CEC).
• Minimalny rozmiar puszki: 86 × 86 × 60 mm (minimalna objętość 14.3 cm³).
• Przed instalacją należy odłączyć zasilanie na obwodzie.
• Instalację powinien wykonywać wykwalifikowany elektryk.

Podsumowanie

MH-S314_wh to 4-kanałowy, dotykowy przełącznik Z-Wave Plus do instalacji podtynkowej, umożliwiający sterowanie czterema obwodami w trybie włącz/wyłącz. Wysoką funkcjonalność zapewniają m.in. Multi Channel, Multi Channel Association, obsługa scen (Central Scene) oraz możliwość pracy jako repeater w sieci Z-Wave.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE (zgodność z wymaganiami UE).
• Produkt zgodny z dyrektywą WEEE. Nie wyrzucać z odpadami komunalnymi; zużyte urządzenie należy przekazać do wyznaczonego punktu zbiórki i recyklingu sprzętu elektrycznego i elektronicznego.
• Urządzenie jest kompatybilne z systemem Z-Wave Plus.
• Produkt przeznaczony wyłącznie do użytku wewnętrznego. Nie używać na zewnątrz.
• Nie jest to zabawka. Przechowywać i użytkować poza zasięgiem dzieci oraz zwierząt.
• Nie narażać urządzenia na wilgoć, wodę ani inne ciecze. Nie umieszczać płynów na urządzeniu.
• Nie podejmować prób samodzielnego demontażu, naprawy ani modyfikacji urządzenia.
• Urządzenie elektryczne zasilane napięciem AC 85–260 V, 50/60 Hz. Przed rozpoczęciem instalacji należy odłączyć zasilanie na bezpieczniku lub wyłączniku obwodu, aby uniknąć ryzyka porażenia prądem, obrażeń lub śmierci.
• Istnieje ryzyko porażenia prądem elektrycznym. Do pełnego odłączenia zasilania przed serwisem może być wymagane wyłączenie więcej niż jednego rozłącznika.
• Montaż i podłączenie powinny być wykonywane wyłącznie przez wykwalifikowanego elektryka, zgodnie ze schematem połączeń oraz zasadami bezpieczeństwa instalacji elektrycznych.
• Urządzenie należy montować podtynkowo wyłącznie w certyfikowanej plastikowej puszce instalacyjnej UL/ETL/CE o minimalnych wymiarach 86 × 86 × 43 mm.
• Dla modelu MH-S314 wymagane jest zewnętrzne zabezpieczenie obwodu 20 A.
• Dla modelu MH-S314 nie należy przekraczać maksymalnego obciążenia: 4 × 8 A dla obciążenia rezystancyjnego oraz 4 × 2 A dla obciążenia indukcyjnego.
• Przed instalacją należy zapoznać się z instrukcją producenta i zachować ją do wykorzystania w przyszłości.
