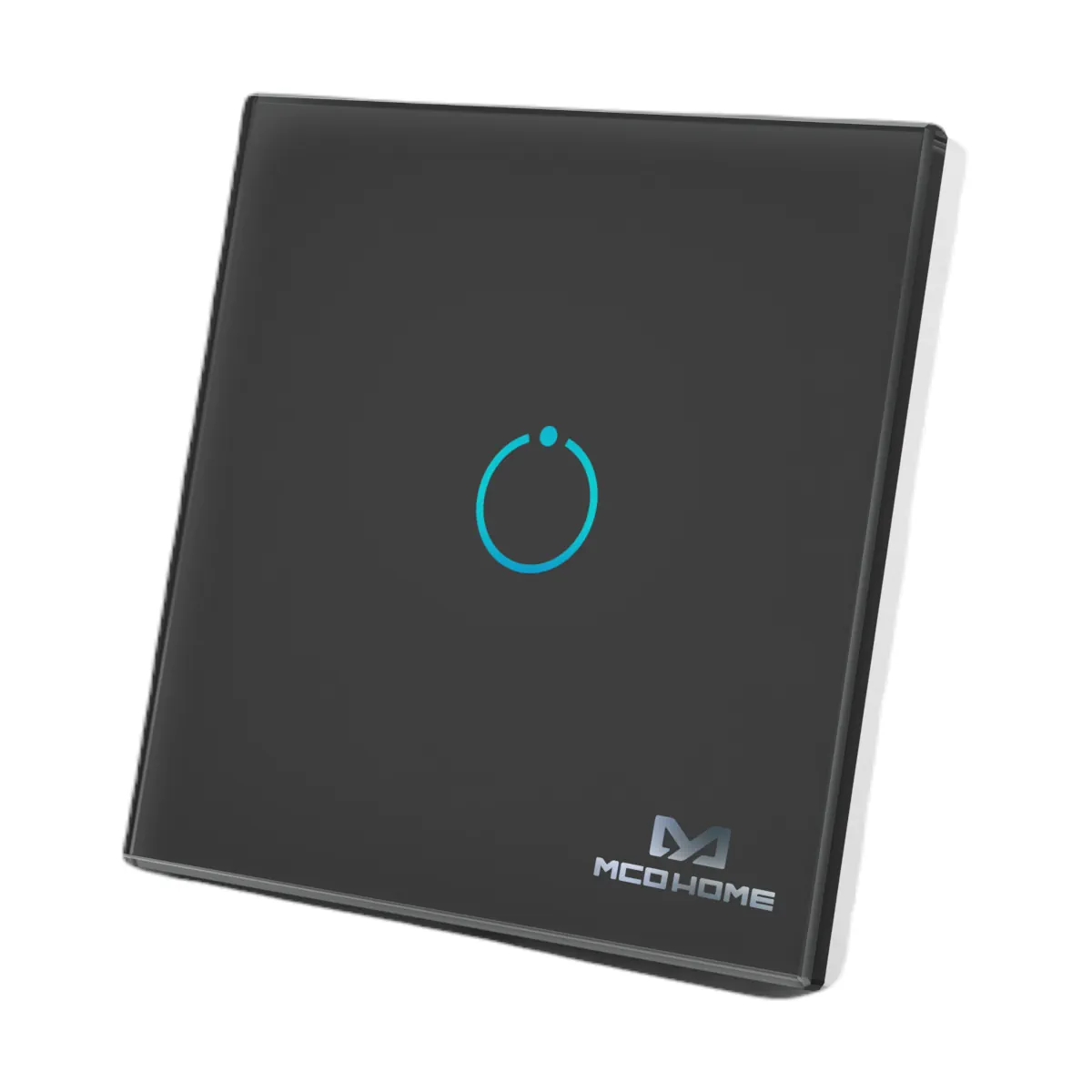

MH-S411_bk Inteligentny pojedynczy przełącznik dotykowy, czarny, puszka 60 mm

MH-S411_bk to dotykowy przełącznik ścienny z wbudowanym modułem Z-Wave Plus, przeznaczony do sterowania odbiornikami elektrycznymi w instalacjach domowych. Urządzenie wykorzystuje wyjście przekaźnikowe (1 kanał) i może być sterowane lokalnie z panelu oraz zdalnie z kontrolera/bramki Z-Wave. W sieci Z-Wave może również pracować jako repeater.

Najważniejsze cechy

• Model: MH-S411_bk (410 Series)
• Typ: dotykowy przełącznik ścienny z modułem Z-Wave Plus
• Liczba kanałów: 1 (przekaźnik)
• Zasilanie: AC 85–260 V, 50/60 Hz
• Element wykonawczy: przekaźnik
• Maks. obciążenie (rezystancyjne): 1 × 5 A
• Maks. obciążenie (pojemnościowe/indukcyjne): 1 × 2 A
• Z-Wave: Z-Wave Plus, kompatybilność z urządzeniami Z-Wave innych producentów
• Praca w sieci: możliwość działania jako repeater
• Wymagana ochrona nadprądowa: zewnętrzny wyłącznik nadprądowy 10 A
• Zastosowanie: wyłącznie do użytku wewnętrznego

Zastosowanie

MH-S411_bk służy do sterowania typowymi odbiornikami elektrycznymi, np. oświetleniem i innymi urządzeniami zasilanymi z sieci, w ramach automatyki domowej opartej o Z-Wave.

Funkcje i działanie

Sterowanie

• Lokalnie: z poziomu panelu dotykowego (przyciski na urządzeniu).
• Zdalnie: z kontrolera lub bramki Z-Wave.
• Wspierane klasy komend Z-Wave: ZWAVEPLUS_INFO, ASSOCIATION, ASSOCIATION_GRP_INFO, BASIC, MULTI_CHANNEL_ASSOCIATION, MULTI_CHANNEL, SWITCH_ALL, SWITCH_BINARY.
• Typ urządzenia: GENERIC_TYPE_SWITCH_BINARY.

Dodawanie i usuwanie z sieci Z-Wave

• INCLUSION (dodanie): przełącz kontroler w tryb ADD, następnie na panelu przytrzymaj dowolny klawisz przez 8 s lub wykonaj 3 szybkie kliknięcia. Po powodzeniu diody na panelu zamigają 4 razy.
• EXCLUSION (usunięcie): przełącz kontroler w tryb REMOVE, następnie na panelu przytrzymaj dowolny klawisz przez 8 s lub wykonaj 3 szybkie kliknięcia. Po powodzeniu diody na panelu zamigają 4 razy.

Przywracanie ustawień fabrycznych

Aby przywrócić ustawienia fabryczne, naciśnij dowolny przycisk 20 razy lub wykonaj EXCLUSION z sieci Z-Wave.

Montaż i okablowanie

• Montaż podtynkowy: w plastikowej puszce instalacyjnej certyfikowanej UL/ETL.
• Minimalny rozmiar puszki: 65 × 65 × 45 mm.
• Minimalna objętość puszki: 190 cm³.
• Przewody: wyłącznie przewodniki miedziane.
• Przygotowanie: przed instalacją odłącz zasilanie (wyłącznik nadprądowy/bezpiecznik).
• Budowa montażowa: urządzenie składa się z dwóch części (panel dotykowy i element bazowy) – przed okablowaniem należy je rozdzielić.
• Długość odizolowania przewodu: 6–8 mm.

Dane techniczne

• Zasilanie: AC 85–260 V, 50/60 Hz
• Wyjście: 1 × przekaźnik
• Maks. obciążenie (rezystancyjne): 1 × 5 A
• Maks. obciążenie (pojemnościowe/indukcyjne): 1 × 2 A
• Ochrona nadprądowa (wymagana): zewnętrzny wyłącznik nadprądowy 10 A
• Technologia: Z-Wave Plus
• Użytkowanie: tylko wewnątrz pomieszczeń
• Gwarancja: 1-year limited warranty

Podsumowanie

MH-S411_bk to 1-kanałowy, dotykowy przełącznik Z-Wave Plus z wyjściem przekaźnikowym, zasilany w szerokim zakresie AC 85–260 V. Pozwala na sterowanie odbiornikiem lokalnie i zdalnie, może działać jako repeater w sieci Z-Wave, a dzięki procedurom INCLUSION/EXCLUSION oraz resetowi (20 naciśnięć) jest wygodny w uruchomieniu i serwisie.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE (zgodność z wymaganiami UE zgodnie z deklaracją producenta).
• Produkt oznaczony symbolem selektywnej zbiórki odpadów elektrycznych i elektronicznych (WEEE). Nie wyrzucać z odpadami komunalnymi; przekazać do odpowiedniego punktu zbiórki.
• Model MH-S411_bk jest przeznaczony wyłącznie do użytku wewnętrznego. Nie stosować na zewnątrz.
• Przed instalacją, podłączeniem lub serwisem należy odłączyć zasilanie obwodu bezpiecznikiem lub wyłącznikiem. Nieprzestrzeganie tej zasady grozi porażeniem prądem, pożarem lub śmiercią.
• Instalację i podłączenie należy powierzyć wykwalifikowanemu elektrykowi, zgodnie ze schematem połączeń i dokumentacją producenta.
• Ryzyko porażenia prądem: przed serwisem może być wymagane odłączenie więcej niż jednego wyłącznika odcinającego zasilanie urządzenia.
• Nie montować urządzenia w miejscach narażonych na wilgoć, wodę lub kontakt z innymi cieczami. Nie stawiać pojemników z cieczą na urządzeniu ani w jego pobliżu.
• Nie demontować, nie otwierać i nie naprawiać urządzenia samodzielnie.
• Produkt nie jest zabawką. Przechowywać poza zasięgiem dzieci i zwierząt.
• Urządzenie należy montować w certyfikowanej puszce instalacyjnej UL/ETL/CUL o minimalnych wymiarach 65 × 65 × 45 mm i minimalnej objętości 190 cm³. Stosować wyłącznie przewody miedziane.
• Zasilanie urządzenia: AC 85–260 V~, 50/60 Hz. Podłączenie do niewłaściwego napięcia może spowodować uszkodzenie produktu lub instalacji.
• Dla modelu MH-S411 maksymalne obciążenie wynosi 1 × 5 A dla obciążenia rezystancyjnego oraz 1 × 2 A dla obciążenia indukcyjnego. Nie przekraczać dopuszczalnych wartości obciążenia.
• Producent wymaga zabezpieczenia obwodu wyłącznikiem nadprądowym 10 A.
