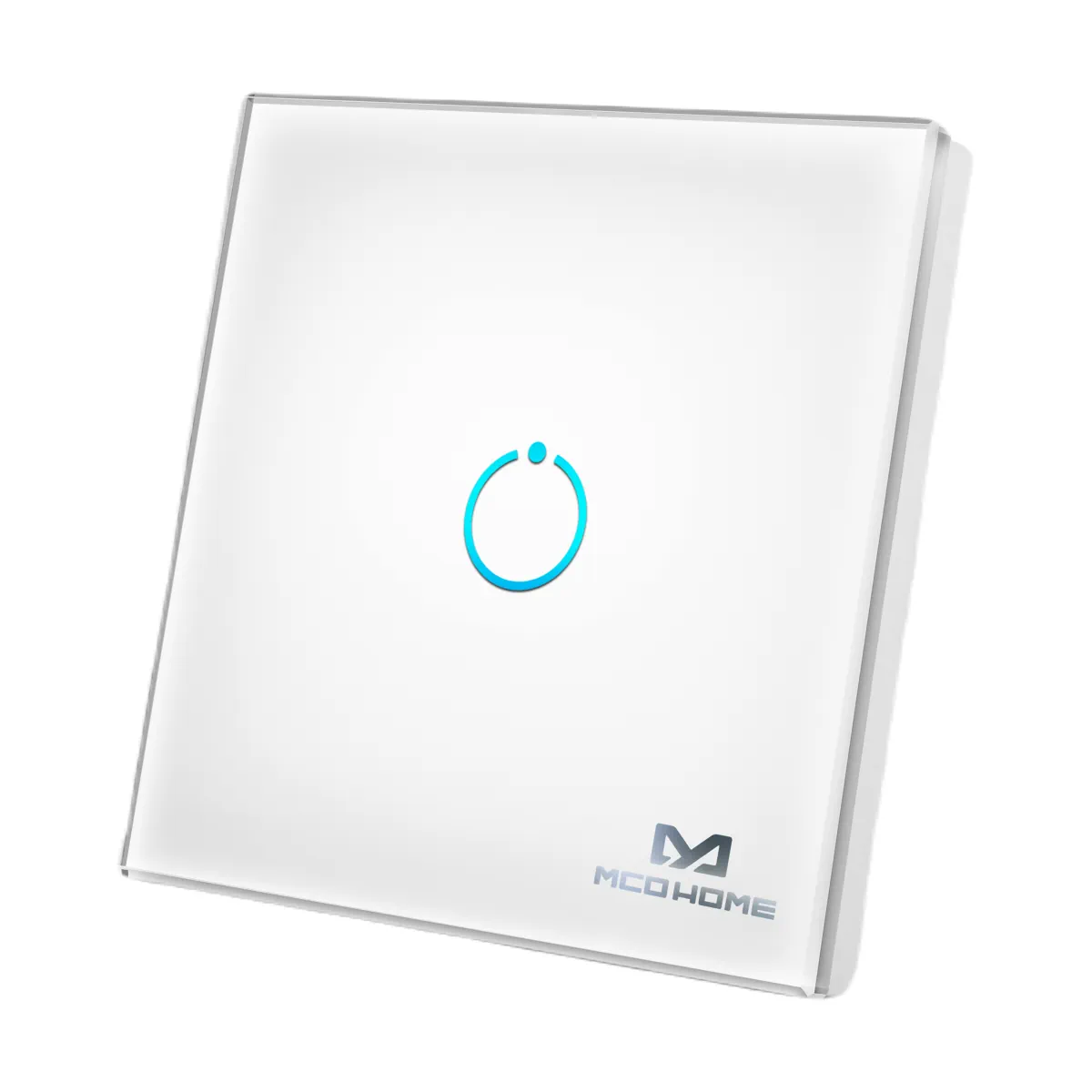

MH-S411_wh Inteligentny pojedynczy przełącznik dotykowy, biały, puszka 60 mm

MH-S411_wh to dotykowy przełącznik ścienny z serii 410 z wbudowanym modułem Z-Wave Plus, przeznaczony do zdalnego i lokalnego sterowania obwodem ON/OFF w instalacjach wewnętrznych. Urządzenie jest zasilane szerokim zakresem AC 85–260 V, 50/60 Hz i wykorzystuje przekaźnik jako element wykonawczy. Może pracować w dowolnej sieci Z-Wave z innymi certyfikowanymi urządzeniami różnych producentów oraz działa jako repeater (wzmacniacz) w sieci Z-Wave.

Najważniejsze cechy

• Model: MH-S411_wh
• Seria: 410
• Technologia: Z-Wave Plus
• Funkcja: dotykowe sterowanie i zdalne sterowanie obwodem ON/OFF
• Zasilanie: AC 85–260 V, 50/60 Hz
• Element wykonawczy: przekaźnik (Relay switch)
• Praca w sieci Z-Wave: możliwość włączenia i obsługi w dowolnej sieci Z-Wave z innymi urządzeniami certyfikowanymi
• Funkcja repeatera: urządzenie pracuje jako repeater w sieci Z-Wave
• Maks. moc nadawcza: +3 dBm

Obciążenia (MH-S411_wh)

• Maks. obciążenie (rezystancyjne): 1 × 5 A
• Maks. obciążenie (pojemnościowe/indukcyjne): 1 × 2 A

Wymagana ochrona nadprądowa

• MH-S411_wh: wymagany zewnętrzny wyłącznik nadprądowy 10 A

Zastosowanie

MH-S411_wh służy do sterowania domowymi odbiornikami elektrycznymi (np. lampą, silnikiem, ekspresem do kawy, telewizorem) lokalnie z panelu dotykowego oraz zdalnie w ramach systemu Z-Wave (kontroler/gateway).

Sterowanie i praca w sieci Z-Wave

Włączanie/wyłączanie

• Lokalnie: naciśnięcie klawisza na panelu.
• Zdalnie: wysyłanie komend z kontrolera (gateway).
• Wspierane klasy komend do sterowania: Basic Command Class, Binary Command Class, Switch All Command Class, Multi Channel Command Class.

Dodawanie (Inclusion) i usuwanie (Exclusion) z sieci

• Inclusion (ADD): uruchom tryb ADD w kontrolerze, następnie naciśnij i przytrzymaj dowolny klawisz na panelu przez 3 sekundy lub wykonaj 3 szybkie kliknięcia. Po powodzeniu dioda wskaźnika mignie 4 razy.
• Exclusion (REMOVE): uruchom tryb REMOVE w kontrolerze, następnie naciśnij i przytrzymaj dowolny klawisz na panelu przez 3 sekundy lub wykonaj 3 szybkie kliknięcia. Po powodzeniu dioda wskaźnika mignie 4 razy, a urządzenie usunie dane asocjacji.

Reset do ustawień fabrycznych

• W celu przywrócenia ustawień fabrycznych naciśnij 20 razy dowolny przycisk lub usuń urządzenie z sieci Z-Wave (Exclusion).

Obsługiwane klasy komend (Z-Wave)

• COMMAND_CLASS_ZWAVEPLUS_INFO
• COMMAND_CLASS_ASSOCIATION
• COMMAND_CLASS_ASSOCIATION_GRP_INFO
• COMMAND_CLASS_MULTI_CHANNEL_ASSOCIATION
• COMMAND_CLASS_MULTI_CHANNEL
• COMMAND_CLASS_SWITCH_BINARY

Dane techniczne

• Zasilanie: AC 85–260 V, 50/60 Hz
• Częstotliwość Z-Wave: pasmo robocze zależne od wymagań regulacyjnych (dla Europy: 868,0–868,6 MHz oraz 869,7–870,0 MHz)
• Maks. moc nadawcza: +3 dBm
• Element wykonawczy: przekaźnik
• Typ urządzenia: GENERIC_TYPE_SWITCH_BINARY

Montaż i bezpieczeństwo

• Tylko do użytku wewnętrznego (nie montować na zewnątrz).
• Przed instalacją należy odłączyć zasilanie (ryzyko porażenia).
• Montaż powinien wykonać wykwalifikowany elektryk.
• Montaż podtynkowy wyłącznie w plastikowej puszce instalacyjnej z certyfikacją UL/ETL; minimalny rozmiar puszki: 65 × 65 × 45 mm, minimalna objętość: 190 cm³.
• Tylko przewody miedziane.
• Długość odizolowania przewodu: 6–8 mm.
• Instalacja: rozdziel urządzenie na panel dotykowy i część dolną, podłącz przewody do właściwych zacisków zgodnie ze schematem, przykręć część dolną do puszki, następnie zamontuj panel i włącz zasilanie.

Podsumowanie

MH-S411_wh to dotykowy przełącznik Z-Wave Plus z serii 410, zasilany AC 85–260 V, przeznaczony do sterowania jednym obwodem ON/OFF przekaźnikiem. Oferuje pracę w dowolnej sieci Z-Wave, funkcję repeatera oraz obsługę sterowania lokalnego i zdalnego, przy zachowaniu wymagań montażowych i ochrony nadprądowej (zewnętrzny 10 A dla MH-S411_wh).
