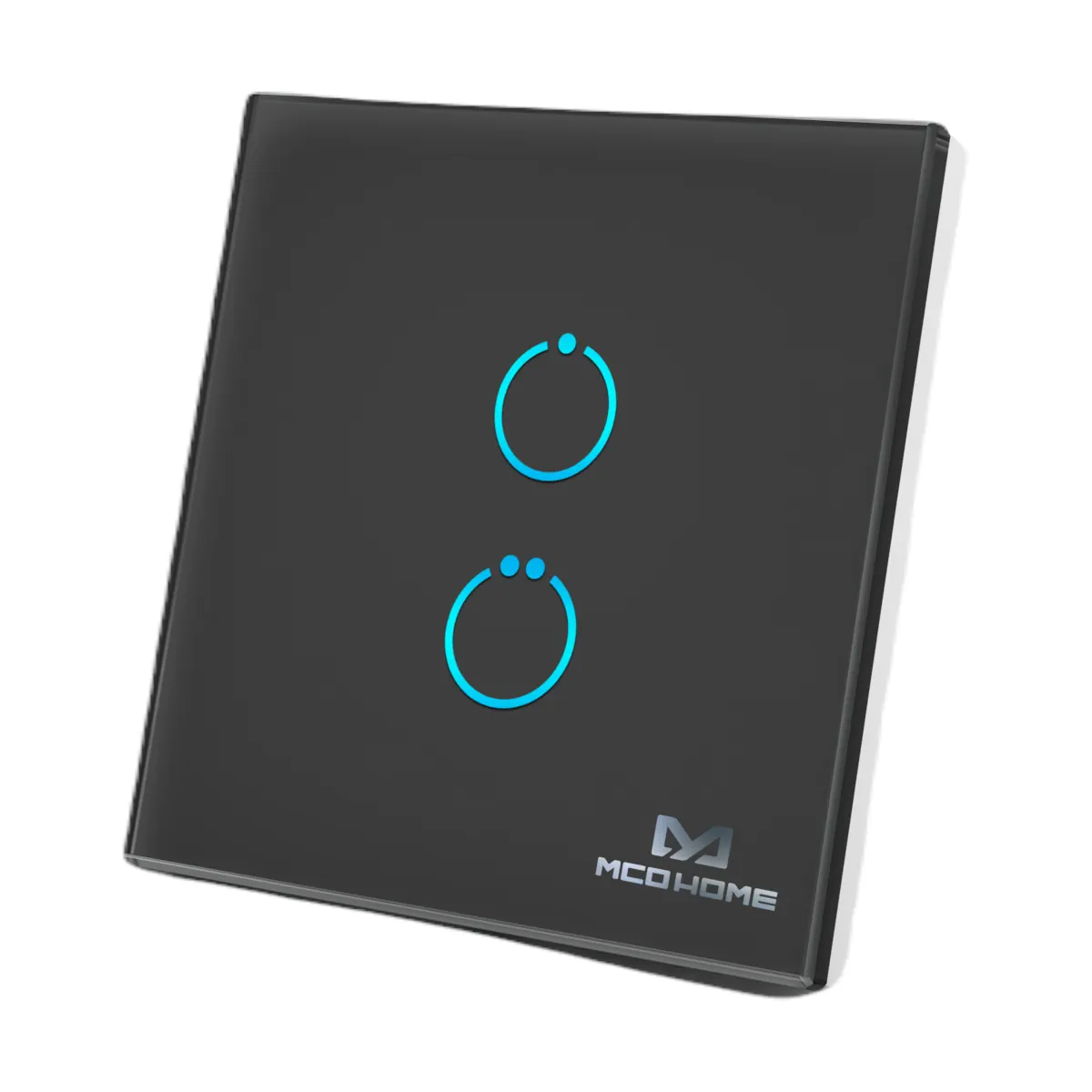

MH-S412_bk Inteligentny podwójny przełącznik dotykowy, czarny, puszka 60 mm

MH-S412_bk to podtynkowy dotykowy przełącznik ścienny Z-Wave Plus z serii Touch Panel Switch 410, wyposażony w 2 niezależne wyjścia przekaźnikowe. Umożliwia sterowanie domowymi urządzeniami elektrycznymi (np. oświetleniem) zarówno lokalnie z panelu, jak i zdalnie w sieci Z-Wave (kontroler/bramka). Urządzenie może działać również jako repeater (wzmacniacz sygnału) w sieci Z-Wave.

Najważniejsze cechy

• Model: MH-S412_bk
• Seria: Touch Panel Switch 410
• Technologia: Z-Wave Plus
• Typ: 2-kanałowy (2 obwody) przełącznik/przekaźnik dotykowy do montażu podtynkowego
• Zasilanie: AC 85–260 V, 50/60 Hz
• Element wykonawczy: przełącznik przekaźnikowy (relay switch)
• Maks. obciążenie (rezystancyjne): 2 × 5 A
• Maks. obciążenie (pojemnościowe/indukcyjne): 2 × 2 A
• Zabezpieczenie nadprądowe: wymagany zewnętrzny wyłącznik nadprądowy 15 A
• Sterowanie: z panelu dotykowego oraz komendami Z-Wave (kontroler/bramka)
• Funkcje scen: obsługa Scene Activation oraz Central Scene
• Gwarancja: 1 rok (Limited Warranty)

Zastosowanie

MH-S412_bk jest przeznaczony do sterowania odbiornikami w instalacjach domowych i biurowych. Może służyć m.in. do kontroli obwodów oświetleniowych oraz innych urządzeń elektrycznych sterowanych za pomocą przełączania (ON/OFF) w ramach systemu smart home Z-Wave.

Sterowanie i praca w sieci Z-Wave

• Sterowanie lokalne: włączanie/wyłączanie z poziomu klawiszy dotykowych.
• Sterowanie zdalne: wysyłanie komend z kontrolera lub bramki Z-Wave (urządzenie wspiera m.in. klasy komend: Basic, Binary Switch, Switch All oraz Multi Channel).
• Multi Channel: dwa niezależne kanały (endpoints); pierwszy klawisz = endpoint 1, drugi klawisz = endpoint 2.
• Repeater: urządzenie może retransmitować sygnał w sieci Z-Wave.

Dodawanie i usuwanie z sieci (Include / Exclude)

• Include (dodawanie): ustaw kontroler w trybie ADD, następnie naciśnij i przytrzymaj dowolny klawisz na panelu przez 3 sekundy lub wykonaj 3 szybkie kliknięcia. Po powodzeniu diody wskaźnika zamigają 4 razy.
• Exclude (usuwanie): ustaw kontroler w trybie REMOVE, następnie naciśnij i przytrzymaj dowolny klawisz przez 3 sekundy lub wykonaj 3 szybkie kliknięcia. Po powodzeniu diody wskaźnika zamigają 4 razy, a urządzenie usuwa dane asocjacji.

Funkcje scen (Scene)

• Scene Response Device: urządzenie obsługuje komendy Scene Activation oraz Scene Actuator Conf, dzięki czemu może być dodawane do scen; obsługuje do 255 identyfikatorów scen.
• Central Scene: urządzenie wspiera Central Scene (wysyła powiadomienia Central Scene Notification); funkcja jest zawsze aktywna.

Parametry konfiguracyjne (wybrane możliwości)

• zachowanie po zaniku zasilania (zapamiętanie stanu przełącznika),
• ustawienia funkcji ALL ON / ALL OFF,
• poziom jasności podświetlenia (LED backlight),
• tryby działania klawiszy (Key Mode) dla poszczególnych kanałów,
• czas trwania stanu ON/OFF (timer),
• możliwość wyłączenia sterowania lokalnego i/lub zdalnego,
• ustawienia scen (m.in. Scene ID oraz czas aktywacji dla klawiszy).

Montaż i podłączenie

• Montaż podtynkowy: instalacja w certyfikowanej puszce instalacyjnej z tworzywa (UL/ETL). Minimalny rozmiar puszki: 65×65×45 mm, minimalna objętość: 190 cm³.
• Przewody: stosować wyłącznie przewody miedziane; zalecana długość odizolowania: 6–8 mm.
• Bezpieczeństwo: przed instalacją odłączyć zasilanie (ryzyko porażenia prądem); montaż powinna wykonać wykwalifikowana osoba.
• Okablowanie: model 2-kanałowy z wyjściami na obciążenia (L1, L2) oraz zasilaniem (L, N).
• Zabezpieczenie nadprądowe: wymagany zewnętrzny wyłącznik nadprądowy 15 A.

Podsumowanie

MH-S412_bk to 2-kanałowy, dotykowy przełącznik Z-Wave Plus do montażu podtynkowego, z szerokim zakresem zasilania AC 85–260 V i wyjściami przekaźnikowymi o obciążalności 2 × 5 A (rezystancyjnie). Obsługa Multi Channel, funkcje scen (Scene Activation i Central Scene) oraz praca jako repeater czynią go praktycznym elementem instalacji smart home w standardzie Z-Wave.
