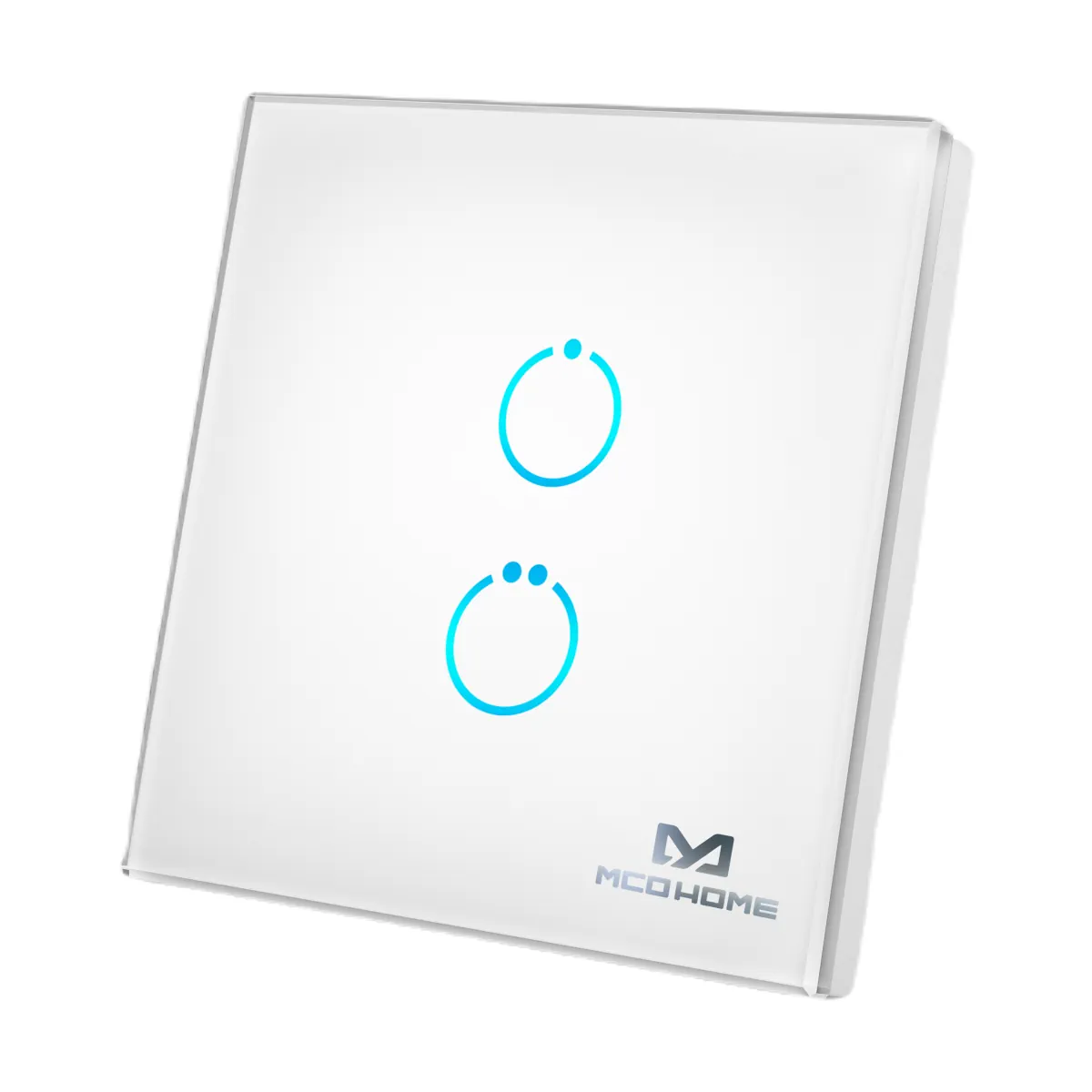

MH-S412_wh Inteligentny podwójny przełącznik dotykowy, biały, puszka 60 mm

MH-S412_wh to podtynkowy, ścienny dotykowy przełącznik (Touch Panel Switch) z wbudowanym modułem Z-Wave Plus z serii 410. Urządzenie służy do sterowania domowymi odbiornikami elektrycznymi (np. lampą, silnikiem, ekspresem do kawy, TV itp.), a także może pracować jako repeater w sieci Z‑Wave. Przełącznik może być dołączony i używany w dowolnej sieci Z‑Wave z innymi urządzeniami certyfikowanymi Z‑Wave (różnych producentów).

Najważniejsze cechy

• Model: MH-S412_wh
• Seria: Touch Panel Switch 410 Series
• Technologia: Z‑Wave Plus
• Element wykonawczy: przełącznik przekaźnikowy (relay switch)
• Sterowanie: dotykowe klawisze oraz zdalnie przez kontroler/bramkę Z‑Wave
• Praca w sieci: możliwość działania jako repeater Z‑Wave
• Do instalacji wewnętrznych: produkt przeznaczony wyłącznie do użytku w pomieszczeniach
• Wymagana ochrona nadprądowa: dla MH‑S412 wymagany zewnętrzny wyłącznik nadprądowy 15 A

Zastosowanie

MH-S412_wh przeznaczony jest do sterowania obciążeniami w instalacjach domowych w ramach systemu Z‑Wave, zarówno lokalnie (dotykowo), jak i zdalnie (przez kontroler/gateway). Urządzenie może być używane do sterowania typowymi urządzeniami elektrycznymi, takimi jak oświetlenie czy inne odbiorniki domowe.

Sterowanie i komunikacja Z‑Wave

• Włączanie/wyłączanie: dotknięciem klawisza lub wysyłając komendy z kontrolera/gateway.
• Multi Channel Control: sterowanie odbywa się przez MULTI_CHANNEL_ENCAP w ramach COMMAND_CLASS_MULTI_CHANNEL.
• Typ urządzenia: GENERIC_TYPE_SWITCH_BINARY.
• Obsługiwane klasy komend: COMMAND_CLASS_ZWAVEPLUS_INFO, COMMAND_CLASS_ASSOCIATION, COMMAND_CLASS_ASSOCIATION_GRP_INFO, COMMAND_CLASS_MULTI_CHANNEL_ASSOCIATION, COMMAND_CLASS_MULTI_CHANNEL, COMMAND_CLASS_SWITCH_BINARY.

Dodawanie (Inclusion) do sieci Z‑Wave

• Ustaw kontroler w tryb ADD mode (zgodnie z instrukcją kontrolera).
• Naciśnij i przytrzymaj dowolny klawisz przez 3 sekundy lub wykonaj 3 szybkie kliknięcia na dowolnym klawiszu.
• Po pomyślnym dodaniu diody LED na panelu migną 4 razy.

Usuwanie (Exclusion) z sieci Z‑Wave

• Ustaw kontroler w tryb REMOVE mode (zgodnie z instrukcją kontrolera).
• Naciśnij i przytrzymaj dowolny klawisz przez 3 sekundy lub wykonaj 3 szybkie kliknięcia na dowolnym klawiszu.
• Po pomyślnym usunięciu diody LED na panelu migną 4 razy, a urządzenie usunie informacje o aktywacji.

Asocjacje (Association)

Urządzenie obsługuje 3 grupy asocjacji (AG):

• AG 0x01: maks. 1 node ID; komendy: COMMAND_CLASS_BASIC (BASIC_REPORT), COMMAND_CLASS_DEVICE_RESET_LOCALLY (DEVICE_RESET_LOCALLY_NOTIFICATION), COMMAND_CLASS_CENTRAL_SCENE (CENTRAL_SCENE_NOTIFICATION).
• AG 0x02: maks. 5 node ID; komendy: COMMAND_CLASS_CENTRAL_SCENE (CENTRAL_SCENE_NOTIFICATION), COMMAND_CLASS_SCENE_ACTIVATION (SCENE_NOTIFICATION).
• AG 0x05: maks. 5 node ID; komendy: COMMAND_CLASS_BASIC (BASIC_SET).

Dane techniczne

• Zasilanie: AC 85–260 V, 50/60 Hz
• Częstotliwość Z‑Wave: zakres roboczy zależny od regulacji; dla Europy: 868,0–868,6 MHz oraz 869,7–870,0 MHz
• Element wykonawczy: przekaźnik (relay switch)
• Ochrona nadprądowa: wymagany zewnętrzny wyłącznik nadprądowy 15 A
• Długość odizolowania przewodu (standard): 6–8 mm

Montaż i bezpieczeństwo

• Montaż podtynkowy: urządzenie instalować w plastikowej puszce przyłączeniowej z certyfikacją UL/ETL/ETLCE.
• Minimalny rozmiar puszki: 65×65×45 mm; minimalna objętość: 190 cm³.
• Przewody: stosować wyłącznie przewody miedziane.
• Bezpieczeństwo: przed instalacją odłączyć zasilanie; instalację powinien wykonać wykwalifikowany elektryk.
• Użytkowanie: nie wystawiać na wilgoć/wodę; nie demontować ani nie modyfikować urządzenia; produkt tylko do użytku wewnętrznego.

Gwarancja

• Okres: 1 rok (1‑Year Limited Warranty)

Podsumowanie

MH-S412_wh to nowoczesny, dotykowy przełącznik ścienny z Z‑Wave Plus, który umożliwia lokalne i zdalne sterowanie odbiornikami elektrycznymi oraz integrację z automatyką domową dzięki obsłudze Multi Channel i asocjacji. Wbudowany element przekaźnikowy oraz wymagane zabezpieczenie nadprądowe 15 A czynią go praktycznym rozwiązaniem do instalacji podtynkowych w systemach Z‑Wave.
