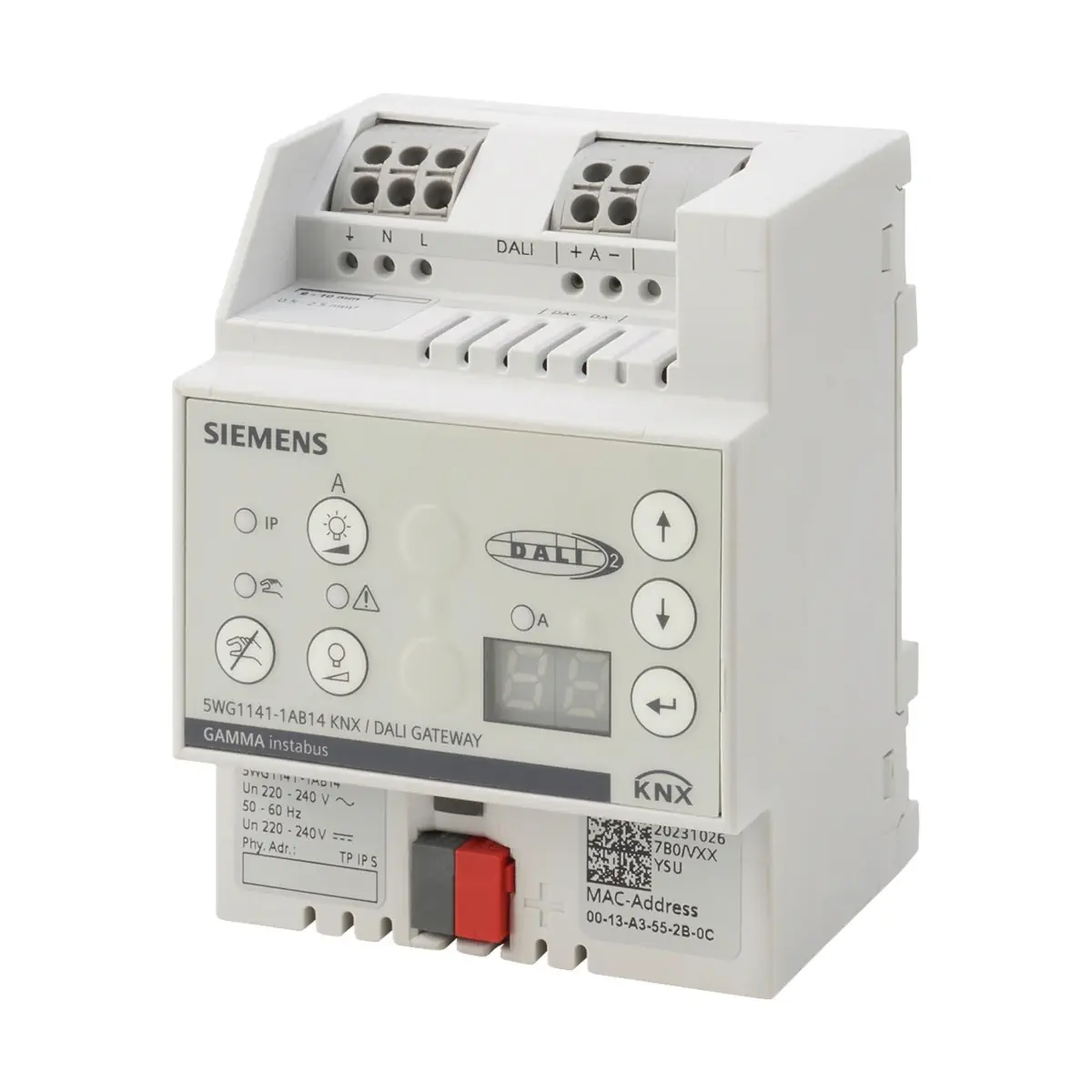

N 141/14 Bramka KNX/DALI, 1 linia

Siemens N 141/14 to zaawansowana bramka KNX/DALI przeznaczona do sterowania oświetleniem w inteligentnych budynkach. Umożliwia integrację do 64 urządzeń DALI (ECG) oraz obsługę czujników jasności i obecności zgodnych z DALI-2. Urządzenie zapewnia zintegrowane zasilanie magistrali DALI, komunikację KNX oraz szybkie uruchamianie dzięki interfejsowi IP.

Najważniejsze cechy

• Producent: Siemens
• Model: N 141/14
• Typ: Bramka KNX/DALI (1 linia DALI)
• Certyfikacja: KNX, DALI-2, CE, UKCA, RCM :contentReference[oaicite:1]{index=1}
• Zastosowanie: sterowanie oświetleniem LED, HCL, RGB(W), Tunable White
• Obsługa do: 64 kanałów DALI + 8 czujników jasności + 8 czujników obecności
• Zintegrowane zasilanie DALI: 18 V DC, maks. 250 mA (192 mA gwarantowane)
• Interfejsy komunikacji: KNX + Ethernet (RJ45) dla szybkiego pobierania
• Obsługa scen: do 16 scen na linię
• Tryby pracy: normalny, transmisja (broadcast), dezaktywowany

Zaawansowane funkcje

• Inteligentne kanały DALI: automatyczne tworzenie grup DALI bez ręcznego programowania.
• Obsługa DALI Device Type 8: sterowanie barwą RGB/RGBW oraz temperaturą barwową (Tunable White).
• Obsługa czujników DALI-2: zgodność z częścią 303 (obecność) i 304 (jasność).
• 32 obszary czuwania: funkcja oszczędzania energii (standby areas).
• 2-punktowe regulatory jasności: do 16 regulatorów niezależnych – prosta automatyka światła.
• Stała kontrola oświetlenia: do 16 regulatorów dla precyzyjnego sterowania natężeniem światła.
• Sterowanie scenami: 16 scen per linia z oddzielną konfiguracją jasności / barwy.
• Bloki logiczne: 2 niezależne operacje logiczne na kanał (AND, OR, XOR, TRIGGER, FILTER).
• Rozbudowane funkcje priorytetów: do 7 poziomów nadpisywania (override).

Możliwości sterowania

• Włącz/wyłącz
• Ściemnianie (jaśniej/ciemniej)
• Ustawianie poziomu jasności
• Sterowanie barwą RGB/RGBW
• Temperatura barwowa – Tunable White (HCL)
• Miganie, tryb timerowy, tryb nocny

Wbudowane funkcje diagnostyczne

• Wbudowany wyświetlacz i klawiatura membranowa
• Sygnały LED dla błędów na linii DALI
• Obsługa błędów:
  • F0 – uszkodzona lampa
  • F1 – uszkodzone EKG
  • F3 – napięcie zewnętrzne na linii DALI
  • F5 – zwarcie / przeciążenie
  • F6 – brak EKG
  • F7 – kontroler aplikacji wyłączony

Dane techniczne

• Zasilanie KNX: 24 V DC (21…30 V), pobór 5 mA
• Zasilanie sieciowe: 220–240 V AC / DC
• Pobór mocy: 1,6 W (praca) / 6 W przy maks. obciążeniu DALI
• Maksymalna długość linii DALI: 300 m (przewód 1,5–2,5 mm²)
• Komunikacja IP: TCP/IP, UDP, DHCP, AutoIP, KNXnet/IP Secure
• Temperatura pracy: -5°C…+45°C
• Wilgotność: 5…95% (bez kondensacji)
• Stopień ochrony: IP20
• Wymiary: 4 moduły DIN (4 HP)
• Waga: 205 g

Złącza i instalacja

• Wejście KNX: zacisk magistralny (czerwony/czarny)
• Wyjście DALI: 2-biegunowe, 0,5–2,5 mm²
• Ethernet RJ45: do szybkiej komunikacji i pobierania konfiguracji
• Zasilanie: L / N / ⏚

Podsumowanie

Siemens N 141/14 to nowoczesna i rozbudowana bramka KNX/DALI zaprojektowana do złożonych systemów oświetleniowych LED. Oferuje wszechstronną obsługę DALI-2, sterowanie barwą, integrację czujników, logikę, sceny i pełną diagnostykę — wszystko w kompaktowej obudowie na szynę DIN.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE.
• Urządzenie spełnia wymagania bezpieczeństwa elektrycznego i kompatybilności elektromagnetycznej zgodnie z EN 50428.
• Interfejs KNX pracuje jako obwód SELV 24 V DC. Podłączenia magistrali KNX należy wykonywać zgodnie z wymaganiami SELV.
• Urządzenie jest przeznaczone do montażu na szynie DIN 35 mm (EN 60715) w rozdzielnicach lub małych obudowach, wyłącznie do stałych instalacji w suchych pomieszczeniach.
• Stopień ochrony obudowy: IP20. Urządzenie należy instalować wyłącznie w chronionym miejscu, np. w zamkniętej szafie sterowniczej, i nie stosować w miejscach narażonych na bezpośrednie działanie wilgoci, wody lub warunków atmosferycznych.
• Urządzenie elektryczne zasilane napięciem 230 V. Montaż, podłączenie, uruchomienie i serwis mogą wykonywać wyłącznie wykwalifikowani elektrycy, zgodnie z dokumentacją producenta oraz obowiązującymi przepisami krajowymi i bezpieczeństwa.
• Nie otwierać obudowy urządzenia. Otwarcie obudowy może stwarzać ryzyko porażenia prądem elektrycznym i naruszyć bezpieczeństwo działania urządzenia.
• Przed rozpoczęciem prac instalacyjnych należy upewnić się, że urządzenie jest odłączone od zasilania i zabezpieczone przed przypadkowym włączeniem.
• Zasilanie urządzenia należy zabezpieczyć wyłącznikiem ochronnym linii B6 lub C6.
• Przed podłączeniem przewodów DALI należy upewnić się, że na przewodach DALI ani pomiędzy nimi nie występuje napięcie zewnętrzne.
• Urządzenie ma zintegrowane zasilanie magistrali DALI dla 1 linii DALI. Podłączanie dodatkowego zasilacza DALI jest niedozwolone.
• Urządzenie nie może być używane do sterowania aplikacjami związanymi z bezpieczeństwem, takimi jak np. oświetlenie awaryjne.
• Po zaniku napięcia zasilania bramka KNX/DALI traci funkcjonalność do czasu przywrócenia zasilania. Działanie systemu po powrocie napięcia zależy od konfiguracji urządzenia.
• Przytrzymanie przycisku programowania przez ponad 20 sekund powoduje przywrócenie ustawień fabrycznych i usunięcie zapisanych parametrów oraz ustawień.
• Urządzenie należy eksploatować wyłącznie w dopuszczalnych warunkach środowiskowych: temperatura pracy od -5°C do +45°C, wilgotność względna 5%...95% bez kondensacji.
• Urządzenie należy użytkować wyłącznie w chronionym środowisku sieciowym. Nie dopuszczać do bezpośredniego dostępu z Internetu.
• Dla komunikacji KNX/IP zaleca się stosowanie oddzielnej sieci IP, zabezpieczenie urządzenia kluczem BCU w ETS oraz bezpieczny zdalny dostęp wyłącznie przez połączenie VPN.
• W przypadku korzystania z sieci Wi‑Fi należy zmienić domyślny identyfikator SSID i stosować bezpieczne szyfrowanie, np. WPA2.
• Jeżeli urządzenie jest wyposażone w naklejkę FDSK, należy ją zeskanować i bezpiecznie przechować przed montażem, a następnie usunąć z urządzenia. Utrata zeskanowanego FDSK może uniemożliwić ponowne użycie urządzenia w trybie bezpiecznym po resecie.
• Nie wyrzucać z odpadami komunalnymi. Produkt należy utylizować jako zużyty sprzęt elektryczny i elektroniczny zgodnie z lokalnymi przepisami.
