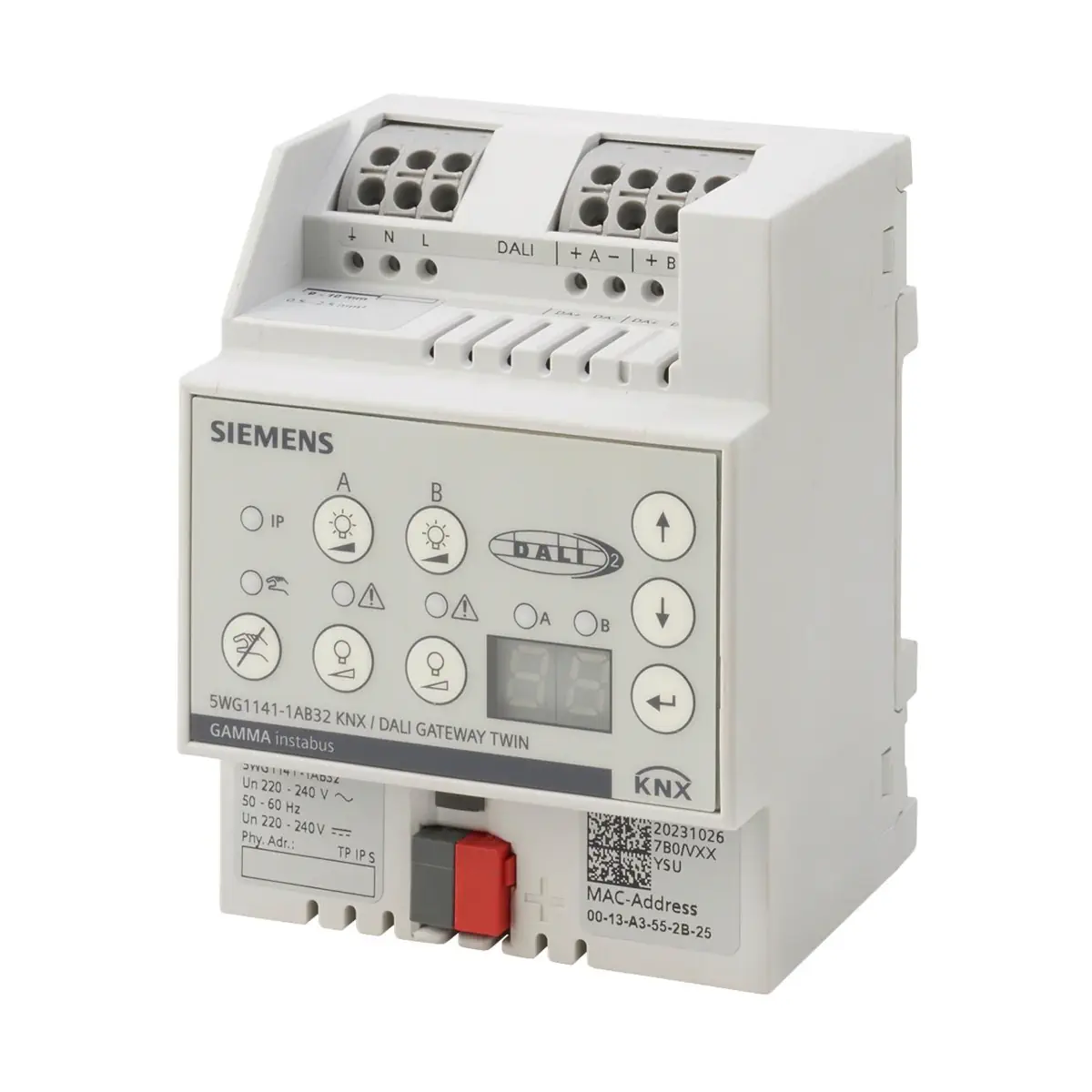

N 141/32 Bramka KNX/DALI, 2 linie

Siemens N 141/32 to zaawansowana bramka KNX/DALI Twin z dwoma niezależnymi liniami DALI, przeznaczona do sterowania oświetleniem w inteligentnych budynkach. Każda linia obsługuje do 64 urządzeń DALI oraz 8 czujników obecności i 8 czujników jasności zgodnych z DALI-2. Urządzenie posiada zintegrowane zasilanie DALI, interfejs Ethernet (RJ45) oraz obsługuje sterowanie Tunable White, RGB(W) i Human Centric Lighting (HCL).

Najważniejsze cechy

• Producent: Siemens
• Model: N 141/32 (Twin – 2 linie DALI)
• Certyfikacje: KNX, DALI-2, CE, UKCA, RCM
• Maks. liczba urządzeń DALI: 128 (2 × 64)
• Zintegrowane zasilanie DALI: 18 V DC, do 250 mA na linię
• Czujniki: DALI-2 część 303 (obecność), część 304 (jasność)
• Ethernet RJ45: szybsze pobieranie i komunikacja KNXnet/IP Secure
• Sterowanie barwą: RGB, RGBW, HSV, HSVW (DALI Device Type 8)
• Sceny: do 16 scen na linię
• Obszary czuwania: do 32 na linię (oszczędność energii)
• Regulatory jasności: 16 × 2-punktowe + 16 × regulatory światła stałego
• Tryby pracy: normalny, transmisja (broadcast), dezaktywowany

Możliwości sterowania

• włączanie / wyłączanie
• ściemnianie (jaśniej / ciemniej)
• ustawianie poziomu jasności
• Tunable White (temperatura barwowa LED)
• RGB / RGBW / kolory HSV
• tryby czasowe, nocne, miganie
• logika kanałów (AND, OR, XOR, TRIGGER, FILTER)

Zaawansowane funkcje

• Inteligentne kanały DALI – automatyczne tworzenie grup zależnie od przypisania EKG.
• Human Centric Lighting (HCL) – pełne wsparcie dla aplikacji biologicznie efektywnego oświetlenia.
• Multi-master DALI-2 – pełna obsługa czujników w trybie instancji.
• 32 obszary czuwania na linię – inteligentna redukcja energii przy wyłączonych lampach.
• 2 bloki logiczne na każdy kanał – zaawansowane funkcje automatyki.
• 7 poziomów nadpisywania – priorytety, blokady, wymuszenia, override itp.
• Pełna diagnostyka błędów z kodami F0–F7 prezentowana na wyświetlaczu i LED.
• Wbudowana klawiatura membranowa – lokalne włączanie, ściemnianie, testy.

Dane techniczne

• Zasilanie KNX: 24 V DC (21...30 V), pobór 5 mA
• Zasilanie główne: 220…240 V AC / DC
• Pobór mocy: 1,8 W (bez obciążenia) / do 11 W przy pełnym obciążeniu DALI
• Zasilanie DALI: 18 V DC, max 250 mA per linia (192 mA gwarantowane)
• Długość linii DALI: max 300 m (przewody 1,5–2,5 mm²)
• Komunikacja: Ethernet, KNXnet/IP Secure, DHCP, UDP, AutoIP
• Stopień ochrony: IP20
• Temperatura pracy: -5°C…+45°C
• Wilgotność: 5…95% (bez kondensacji)
• Materiał obudowy: tworzywo sztuczne

Interfejsy i złącza

• KNX: złącze magistralne 2-biegunowe
• Ethernet (RJ45): szybka konfiguracja i pobieranie ETS
• DALI A/B: 2 niezależne linie, bezpotencjałowe
• Zasilanie: L / N / ⏚ (3-biegunowe)

Wymiary

• Szerokość: 4 moduły DIN (4 HP = 72 mm)
• Montaż: szyna DIN 35 mm (EN 60715)
• Waga: 210 g

Diagnostyka błędów

• F0: uszkodzona lampa
• F1: uszkodzone EKG
• F3: napięcie zewnętrzne na linii
• F5: zwarcie / przeciążenie
• F6: brak urządzenia EKG
• F7: kontroler aplikacji wyłączony

Podsumowanie

Siemens N 141/32 to najnowszej generacji bramka KNX/DALI z dwoma liniami DALI, zintegrowanym zasilaniem, obsługą DALI-2, czujników, barwy światła i zaawansowanej automatyki. Idealna do dużych i rozbudowanych instalacji oświetleniowych LED, biur, przestrzeni komercyjnych oraz nowoczesnych budynków inteligentnych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE oraz deklarowaną zgodność z wymaganiami EN 50428.
• Urządzenie posiada certyfikację KNX, DALI-2, EAC, RCM, UKCA, WEEE oraz China-RoHS.
• Nie wyrzucać z odpadami komunalnymi. Urządzenie należy utylizować jako zużyty sprzęt elektroniczny zgodnie z lokalnymi przepisami oraz wyłącznie poprzez wyznaczone kanały zbiórki.
• Montaż, podłączenie i uruchomienie wyłącznie przez certyfikowanego elektryka lub wykwalifikowany personel z odpowiednią wiedzą elektryczną.
• Nie otwierać obudowy urządzenia. Otwieranie obudowy może stwarzać zagrożenie porażeniem prądem elektrycznym i prowadzić do uszkodzenia produktu.
• Urządzenie jest zasilane napięciem roboczym 230 V. Przed montażem, podłączeniem lub pracami serwisowymi należy zapewnić bezpieczne odłączenie zasilania i zabezpieczenie obwodu.
• Zasilanie linii należy zabezpieczyć wyłącznikiem ochronnym linii B6 lub C6, zgodnie z dokumentacją producenta.
• Przed podłączeniem przewodów DALI należy upewnić się, że na przewodach DALI oraz pomiędzy nimi nie występuje napięcie zewnętrzne.
• Nie wolno podłączać dodatkowego zasilacza DALI. Produkt N 141/32 posiada zintegrowane zasilanie magistrali DALI, a inne zasilanie DALI jest niedozwolone.
• Urządzenie należy stosować wyłącznie do stałych instalacji w suchych pomieszczeniach, w rozdzielnicach lub małych obudowach, na szynie DIN 35 mm zgodnie z EN 60715-TH35.
• Produkt przeznaczony jest do montażu w chronionym miejscu, w zamkniętej szafie sterowniczej. Stopień ochrony obudowy: IP20.
• Nie używać urządzenia do sterowania aplikacjami związanymi z bezpieczeństwem, takimi jak np. oświetlenie awaryjne.
• Obwód KNX pracuje jako SELV 24 V DC. Podłączenie magistrali KNX należy wykonywać zgodnie z właściwą polaryzacją i wymaganiami SELV.
• Podłączenia należy wykonywać wyłącznie w dopuszczalnych zakresach parametrów elektrycznych produktu, w tym dla napięcia roboczego 220…240 V AC/DC oraz zgodnie z ograniczeniami instalacji DALI określonymi przez producenta.
• Urządzenie należy eksploatować wyłącznie w dopuszczalnych warunkach środowiskowych: temperatura pracy od -5°C do +45°C, wilgotność względna 5%...95% bez kondensacji.
• Urządzenie należy obsługiwać wyłącznie w chronionym środowisku sieciowym i nie dopuszczać do bezpośredniego dostępu z Internetu.
• Do komunikacji KNX/IP zaleca się skonfigurowanie oddzielnej sieci IP oraz zabezpieczenie urządzenia przez przypisanie klucza BCU w systemie ETS.
• Zdalny dostęp powinien być realizowany wyłącznie przez bezpieczne, szyfrowane połączenie VPN. W przypadku korzystania z Wi‑Fi należy zmienić domyślny SSID i stosować bezpieczne szyfrowanie, np. WPA2.
• Należy zeskanować i bezpiecznie przechowywać FDSK przed instalacją oraz usunąć naklejki FDSK z urządzenia przed montażem. Utrata zeskanowanego FDSK może uniemożliwić dalsze użycie urządzenia w trybie bezpiecznym po resecie.
• Przywrócenie ustawień fabrycznych usuwa wszystkie zapisane parametry i ustawienia. Przed resetem należy upewnić się, że operacja jest zamierzona.
• W przypadku uszkodzenia urządzenia należy przerwać użytkowanie i skontaktować się z lokalnym biurem sprzedaży lub wsparciem producenta.
