N 262D31 Moduł wejść cyfrowych, 4 kontaktów bezpotencjałowych, zaawansowane funkcje logiczne

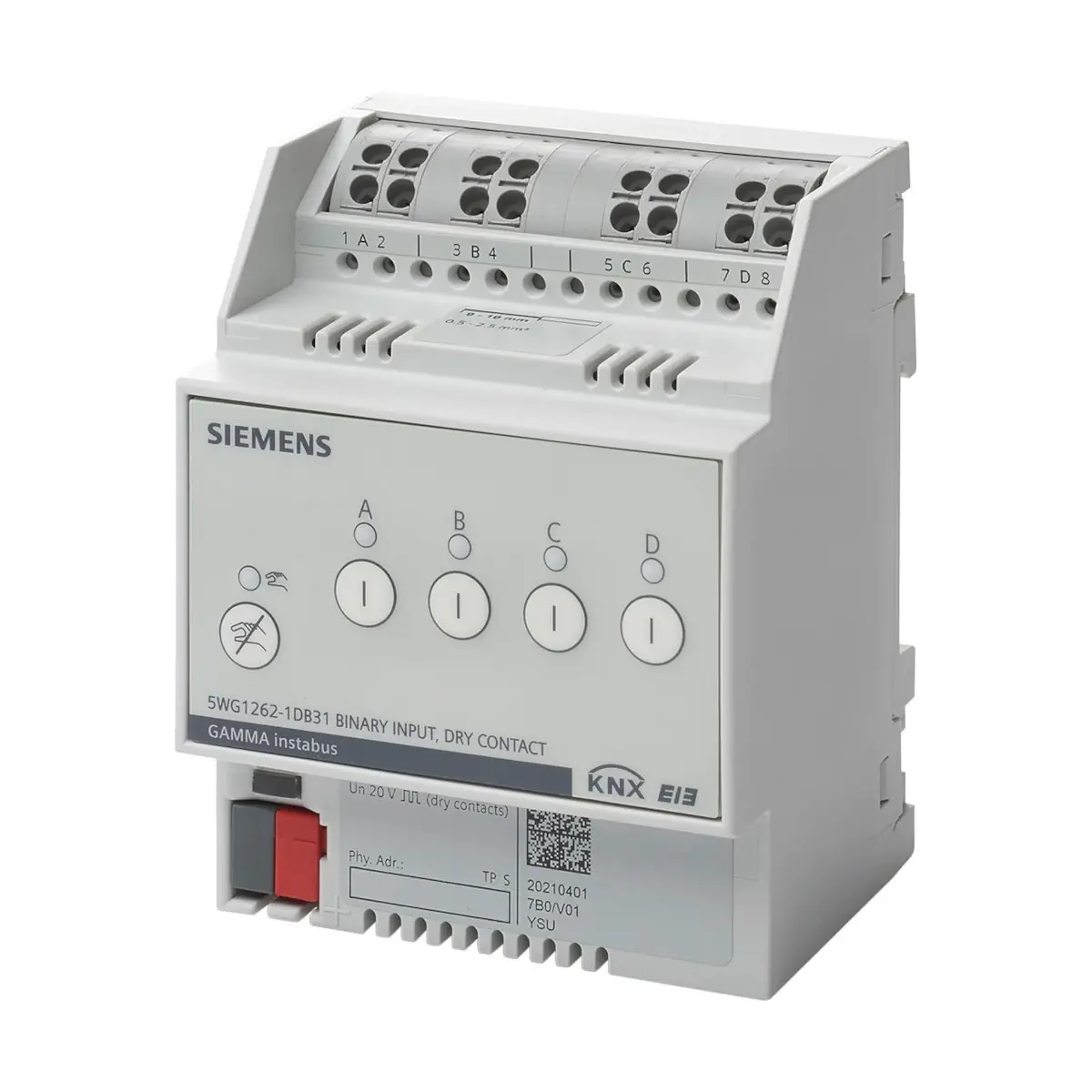

N 262D31 (5WG1262-1DB31) to wejście binarne KNX z serii Siemens GAMMA instabus, wyposażone w 4 kanały do styków bezpotencjałowych. Urządzenie służy do rejestracji sygnałów binarnych z klasycznych łączników, przycisków oraz styków sygnalizacyjnych (np. drzwi/okno) i przekazywania ich do systemu KNX. Wejścia są odpytywane wewnętrznym, impulsowym napięciem (bez potrzeby doprowadzania zewnętrznego zasilania na styki), a elektronika urządzenia jest zasilana bezpośrednio z magistrali KNX.

Najważniejsze cechy

• Producent: Siemens
• Linia: GAMMA instabus
• Model: N 262D31
• Numer katalogowy (Article number): 5WG1262-1DB31
• Typ: wejście binarne KNX do styków bezpotencjałowych
• Liczba wejść: 4
• Zasilanie: z magistrali KNX (brak dodatkowego zasilacza dla urządzenia)
• Wejścia bezpotencjałowe: odpytywane napięciem impulsowym generowanym wewnętrznie
• Direct operation: czytelny poziom obsługi do symulacji stanów wejść podczas uruchomienia (przyciski + LED dla kanałów)
• Zastosowania: sterowanie oświetleniem, osłonami przeciwsłonecznymi, HVAC, sygnalizacja stanów oraz zliczanie impulsów
• Montaż: urządzenie na szynę TH 35 mm (IEC 60715), wykonanie modułowe w wymiarze N
• ETS: konfiguracja z ETS 5 lub nowszym
• Stopień ochrony: IP20

Zastosowanie

N 262D31 pełni rolę interfejsu pomiędzy urządzeniami z stykami bezpotencjałowymi a instalacją KNX. Umożliwia:

• obsługę systemu KNX za pomocą sygnałów binarnych z konwencjonalnych łączników i przycisków,
• rejestrację stanów przełączeń i stanów systemowych, a także sygnałów awarii/alarmu,
• zliczanie impulsów (np. z liczników i czujników impulsowych) w ramach funkcji aplikacyjnych.

Funkcje i działanie (ETS)

W zależności od wybranej funkcji dla kanału można parametryzować, czy telegram KNX zostanie wysłany m.in. na zboczu narastającym i/lub opadającym, po krótkim i/lub długim naciśnięciu przycisku albo przy zmianie stanu.

Przykładowe funkcje sterujące

• Przełączanie (Switching) oraz wysyłanie stanu/wartości binarnej (0/1)
• Ściemnianie (Dimming)
• Sterowanie osłonami (Solar protection control)
• Sterowanie scenami (Scene control) – sceny 1-bit oraz 8-bit
• Wysyłanie wartości (Send value) – możliwość wysyłania jednej lub dwóch skonfigurowanych wartości
• Operacje logiczne na wejściu (Logic operations)
• Sterowanie temperaturą barwową (Color temperature control)
• Forced control (funkcja nadpisania/override)
• Effect control (wyzwalanie/kończenie efektów)
• Group control (sekwencyjne przełączanie grup)
• Multiple operation (Multi-touch control) – różne działania w zależności od liczby szybkich naciśnięć

Zliczanie impulsów

• rejestracja i zliczanie impulsów z możliwością monitorowania progów,
• difference counting (zliczanie różnicowe) realizowane z użyciem dwóch sąsiednich kanałów konfigurowanych łącznie (parowanie kanałów ustawiane w parametrach urządzenia).

Direct operation (symulacja stanów wejść)

• wyjściowe telegramy mogą być wyzwalane bezpośrednio przyciskami na froncie urządzenia,
• umożliwia testy i uruchomienie instalacji bez podłączonych jeszcze łączników/styków do kanałów.

Ustawienia fabryczne i funkcja „building site”

• w stanie dostawy wszystkie wejścia mają przypisaną funkcję „Switching” dla funkcji budowlanej i obsługi bezpośredniej,
• funkcja budowlana umożliwia przełączanie oświetlenia na budowie (wraz z odpowiednim aktorem) nawet przed pełnym uruchomieniem w ETS,
• przełączanie jest możliwe także z przycisku „Channel state On/Off” na froncie wejścia binarnego.

Podłączenie elektryczne i okablowanie

• Połączenie z KNX: przez listwę zaciskową magistrali (bus terminal block).
• Zasilanie elektroniki: z napięcia magistrali KNX (brak dodatkowego zasilania urządzenia).
• Zaciski wejść: bezobsługowe (maintenance-free), do podłączania i przelotowego prowadzenia przewodów.
• Przewody: jednodrutowe lub linka drobnożyłowa 0,5…2,5 mm²; linka 2,5 mm². Linki i przewody drobnożyłowe można wprowadzać bez tulejek.
• Maks. długość linii sygnałowych: 100 m (para skręcana) oraz 100 m (przewód NYM).
• Uwaga eksploatacyjna: do wejść przeznaczonych dla styków bezpotencjałowych nie wolno podłączać napięcia DC ani AC.

Dane techniczne (N 262D31)

• Napięcie magistrali KNX: DC 24 V (DC 21…30 V)
• Prąd z magistrali KNX: 9,5 mA
• Pobór mocy (wewnętrzny): 0,2 W
• Maks. strata mocy urządzenia: 0,25 W
• Liczba wejść: 4
• Napięcie impulsowe przy otwartym styku: 20 Vss
• Prąd impulsowy przy zamkniętym styku: 0,66 Ass
• Opóźnienie sygnału wejściowego do pierwszego telegramu KNX: 60 ms (po zamknięciu), 60 ms (po otwarciu)
• Czas ON styku: 100 ms
• Czas OFF styku: 100 ms
• Czas eliminacji drgań styków (debounce, konfigurowalny): 30…300 ms
• Maks. wykrywalna częstotliwość przełączeń: 5 Hz
• Stopień ochrony: IP20
• Kategoria środowiskowa (EN 60721-3-3): klasa 3k5
• Temperatura pracy: -5…+45°C
• Temperatura składowania: -20…+70°C
• Temperatura transportu: -25…+70°C
• Wilgotność (bez kondensacji): 5…95%
• Stopień zanieczyszczenia (IEC 60664-1): 2
• Kategoria przepięciowa (IEC 60664-1): III
• Materiał obudowy: tworzywo sztuczne
• Szerokość modułowa: 4 HP (1 HP = 18 mm)
• Masa: 140 g
• Obciążenie ogniowe: 4 MJ
• Niezawodność (40°C): 341 fit
• Oznaczenia/zgodności: CE, znak aprobaty KNX, EAC, RCM
• KNX PL-Link: tak

Montaż

• Montaż w rozdzielnicy jako urządzenie modułowe, na szynie TH 35 mm zgodnie z IEC 60715.
• Instalacja wymaga kwalifikacji elektrycznych; nie należy otwierać obudowy urządzenia.
• Przy podłączaniu styków bezpotencjałowych należy zachować bezpieczną izolację od napięć niebezpiecznych.

Podsumowanie

Siemens GAMMA instabus N 262D31 to 4-kanałowe wejście binarne KNX do styków bezpotencjałowych, przeznaczone do niezawodnej rejestracji sygnałów przełączających, stanów systemowych oraz impulsów. Zasilanie z magistrali KNX, szerokie możliwości parametryzacji w ETS 5+ oraz funkcja direct operation (symulacja stanów wejść) ułatwiają uruchomienie i testy instalacji w zastosowaniach takich jak oświetlenie, osłony przeciwsłoneczne i HVAC.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt Siemens GAMMA instabus Binary input N 262D31 posiada oznaczenie CE oraz znak dopuszczenia KNX.
• Urządzenie spełnia wymagania bezpieczeństwa i kompatybilności elektromagnetycznej zgodnie z EN 50428.
• Urządzenie jest przeznaczone do zasilania z magistrali KNX 24 V DC w wykonaniu SELV. Zakres napięcia magistrali: 21...30 V DC.
• Montaż i podłączenie wymagają wiedzy elektrycznej i muszą być wykonywane wyłącznie przez wykwalifikowanego specjalistę, zgodnie z krajowymi przepisami bezpieczeństwa.
• Nie otwierać obudowy urządzenia. Otwarcie obudowy może spowodować zagrożenie bezpieczeństwa oraz uszkodzenie produktu.
• Do wejść przeznaczonych do podłączania styków bezpotencjałowych nie wolno doprowadzać napięcia AC ani DC. Może to spowodować uszkodzenie lub zniszczenie wejścia, urządzenia oraz przeniesienie napięcia na magistralę.
• Do urządzenia należy podłączać wyłącznie styki bezpotencjałowe. Podczas podłączania należy zachować bezpieczną separację od napięć niebezpiecznych.
• Nieprawidłowa instalacja może wyłączyć elektryczne funkcje bezpieczeństwa bez widocznych oznak dla użytkownika.
• Urządzenie jest przeznaczone do montażu na szynie DIN TH 35 mm zgodnie z IEC 60715.
• Stopień ochrony IP20 – produkt przeznaczony do stosowania w odpowiednio chronionych wnętrzach. Należy chronić urządzenie przed wilgocią, skraplaniem pary wodnej i wpływem czynników atmosferycznych.
• Dopuszczalna temperatura otoczenia podczas pracy wynosi od -5°C do +45°C. Wilgotność względna: 5%...95%, bez kondensacji.
• Do podłączenia wejść należy stosować przewody miedziane o przekroju 0,5...2,5 mm² zgodnie z dokumentacją producenta.
• Po przywróceniu napięcia magistrali należy odczekać kilka sekund przed naciśnięciem przycisku programowania, aż zakończy się uruchamianie urządzenia.
• Naciśnięcie przycisku programowania przez ponad 20 sekund powoduje przywrócenie ustawień fabrycznych i usunięcie konfiguracji urządzenia.
• Nie wyrzucać z odpadami komunalnymi. Produkt należy utylizować jako zużyty sprzęt elektroniczny zgodnie z lokalnymi przepisami.

Pliki do pobrania:
N 262D31 Karta katalogowa
