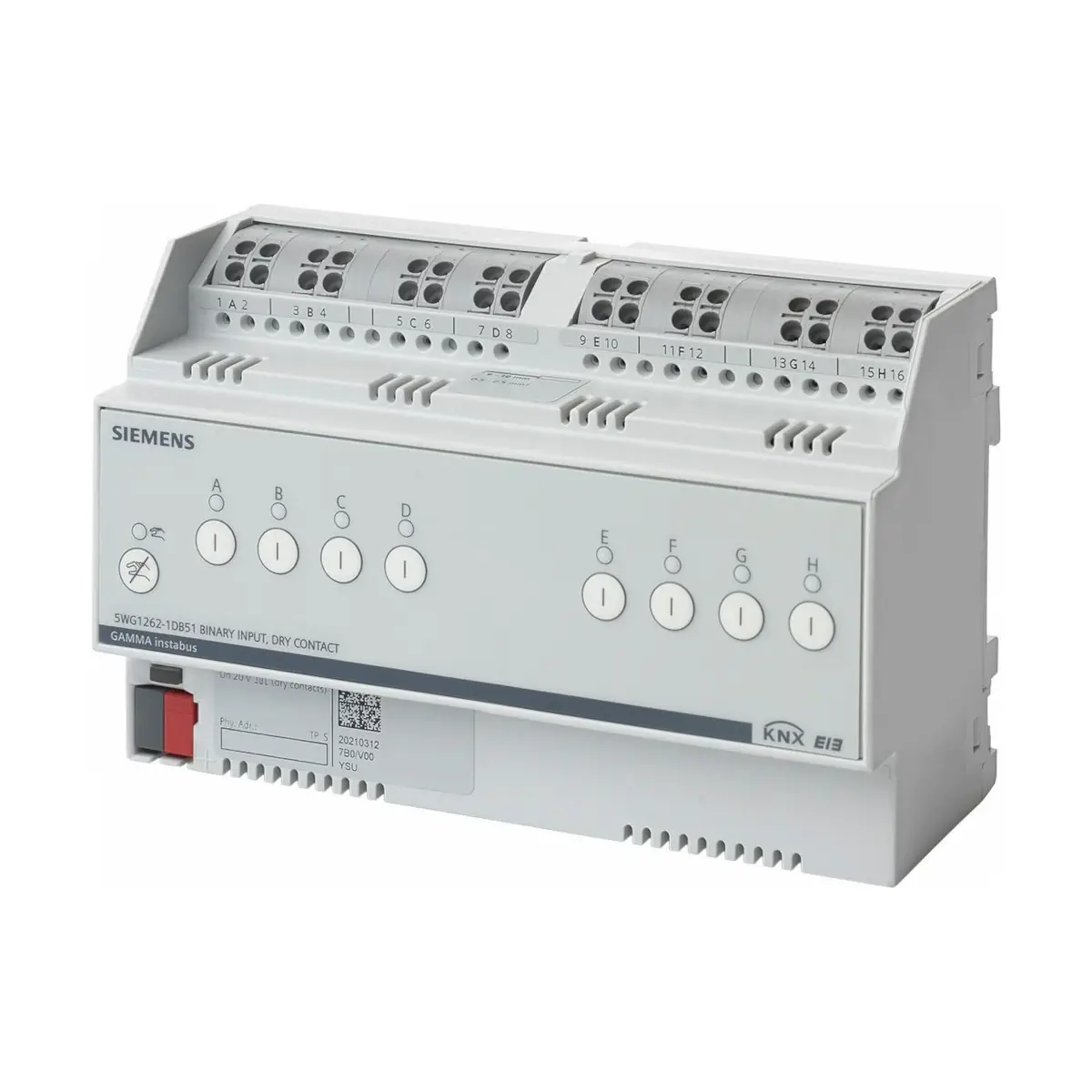

N 262D51 Moduł wejść cyfrowych, 8 kontaktów bezpotencjałowych, zaawansowane funkcje logiczne

Siemens GAMMA instabus N 262D51 (nr katalogowy 5WG1262-1DB51) to wejście binarne KNX z 8 kanałami do obsługi styków bezpotencjałowych (np. kontaktronów drzwi/okno, styków sygnałowych, przycisków). Urządzenie generuje wewnętrznie impulsowe napięcie odpytywania, a elektronika jest zasilana z magistrali KNX (bez dodatkowego zasilacza). Na froncie dostępny jest poziom obsługi bezpośredniej – przyciski i diody LED na każdym kanale umożliwiają symulację stanów wejść podczas uruchomienia, nawet bez podłączonych łączników.

Najważniejsze cechy

• Producent: Siemens
• Seria: GAMMA instabus
• Model: N 262D51
• Nr katalogowy (Article number): 5WG1262-1DB51
• Typ: wejście binarne do styków bezpotencjałowych
• Liczba wejść: 8
• Komunikacja: KNX (KNX PL-Link: yes)
• Zasilanie: z magistrali KNX (brak dodatkowego zasilania urządzenia)
• Montaż: urządzenie na szynę DIN TH 35 mm (IEC 60715), szerokość 8 HP (1 HP = 18 mm)
• Obsługa bezpośrednia: klawiatura membranowa; 1 przycisk i 1 LED statusu na kanał (symulacja stanów)
• Zastosowania: sterowanie oświetleniem, osłonami przeciwsłonecznymi, HVAC, sygnalizacja stanów, zliczanie impulsów
• Konfiguracja: ETS 5 lub nowszy

Zastosowanie

N 262D51 służy jako interfejs do obsługi systemów KNX za pomocą sygnałów binarnych ze styków bezpotencjałowych rejestrowanych m.in. przez standardowe łączniki i przyciski. Może być również używany do rejestracji stanów przełączeń lub stanów systemowych, sygnałów awarii/alarmu oraz do zliczania impulsów.

Funkcje konfigurowane w ETS

• Rozbudowane funkcje sterowania: przełączanie, ściemnianie, sterowanie osłonami, wysyłanie różnych wartości, sterowanie scenami, sterowanie temperaturą barwową itd.
• Zliczanie impulsów: rejestracja i zliczanie impulsów z monitorowaniem progu
• Zliczanie różnicowe: z monitorowaniem progu oraz liczeniem różnicy dla dwóch sąsiednich kanałów (kanały konfigurowane łącznie w ustawieniach urządzenia)
• Wiele funkcji na jednym kanale: równoczesna realizacja różnych funkcji poprzez wysłanie komendy operacyjnej dodatkowym telegramem KNX
• Operacje logiczne: operacje logiczne dla każdego wejścia (AND, OR, XOR, FILTER, TRIGGER)

Obsługa bezpośrednia (Direct operation) i uruchomienie

W trybie obsługi bezpośredniej wysyłanie telegramów może być wyzwalane bezpośrednio z przycisków na urządzeniu, co pozwala symulować otwarcie i zamknięcie styku bez fizycznego podłączania elementów do kanałów.

• Poziom obsługi: klawiatura membranowa z osobnym przyciskiem dla każdego kanału („Channel state On/Off”).
• Sygnalizacja kanału (LED czerwony):
  • LED zgaszona: obsługa bezpośrednia wyłączona, styk kanału otwarty
  • LED świeci: obsługa bezpośrednia wyłączona, styk kanału zamknięty
  • LED miga krótkimi interwałami: obsługa bezpośrednia włączona, symulowany styk otwarty
  • LED miga długimi interwałami: obsługa bezpośrednia włączona, symulowany styk zamknięty
• Dioda statusu obsługi bezpośredniej (LED żółty): miga, jeśli obsługa bezpośrednia jest aktywna dla co najmniej jednego kanału.
• Przycisk dezaktywacji: wyłącza obsługę bezpośrednią dla wszystkich kanałów.

Ustawienia fabryczne

• W stanie dostawy wszystkie wejścia mają przypisaną funkcję „Switching” dla funkcji budowlanej (building site function) oraz dla obsługi bezpośredniej.
• Funkcja budowlana umożliwia przełączanie oświetlenia na budowie nawet bez uruchomienia w ETS (np. przez łącznik ścienny KNX lub wejście binarne oraz odpowiedni aktuator); możliwe jest też przełączanie z poziomu przycisku „Channel state On/Off” na froncie.

Tryb programowania i reset

• Aktywacja trybu programowania: krótko nacisnąć przycisk programowania (< 2 s) – dioda programowania świeci ciągle.
• Dezaktywacja trybu programowania: krótko nacisnąć przycisk programowania (< 2 s) – dioda programowania gaśnie.
• Reset do ustawień fabrycznych: bardzo długie naciśnięcie przycisku programowania (> 20 s); dioda programowania miga przez ok. 8 s, a konfiguracja zostaje skasowana.

Wejścia bezpotencjałowe – parametry sygnału

• Sposób detekcji styku: odczyt stanu styku przez impulsy napięciowe generowane w urządzeniu
• Napięcie impulsu przy styku otwartym: 20 Vss
• Prąd impulsu przy styku zamkniętym: 0.66 Ass
• Opóźnienie sygnału do pierwszego telegramu magistrali: 60 ms (po zamknięciu), 60 ms (po otwarciu)
• Contact ON time: 100 ms
• Contact OFF time: 100 ms
• Czas eliminacji drgań (debounce, konfigurowalny): 30…300 ms
• Maks. wykrywalna częstotliwość przełączeń: 5 Hz
• Maks. długość linii (skrętka, pary): 100 m
• Maks. długość przewodu NYM: 100 m

Podłączenie i okablowanie

• Podłączenie KNX: przez zacisk magistralny (bus terminal block); urządzenie zasilane z magistrali.
• Zaciski wejść: bezobsługowe, do podłączania i przelotowego prowadzenia przewodów.
• Przekroje przewodów: 0,5…2,5 mm² (drut i linka cienkodrutowa) oraz 2,5 mm² (linka).
• Końcówki tulejkowe: linki i linki cienkodrutowe można wsuwać do zacisków bez tulejek.
• Uwaga eksploatacyjna: do wejść do styków bezpotencjałowych nie wolno podłączać napięcia DC ani AC.

Dane techniczne (N 262D51)

• Napięcie magistrali KNX: DC 24 V (DC 21…30 V)
• Prąd magistrali KNX: 12,5 mA
• Pobór mocy (wewnętrzny): 0,3 W
• Maks. strata mocy urządzenia: 0,35 W
• Materiał obudowy: tworzywo sztuczne
• Wymiary: 8 HP / 144 mm (szerokość), 90 mm (wysokość), 61 mm
• Masa: 250 g
• Obciążenie ogniowe: 6 MJ
• Stopień ochrony: IP20
• Kategoria środowiskowa (EN 60721-3-3): klasa 3k5
• Temperatura pracy: -5…+45°C
• Temperatura składowania: -20…+70°C
• Temperatura transportu: -25…+70°C
• Wilgotność względna: 5…95% (bez kondensacji)
• Stopień zanieczyszczenia (IEC 60664-1): 2
• Kategoria przepięciowa (IEC 60664-1): III
• Zgodność: EN 50428 (bezpieczeństwo elektryczne i EMC)
• Oznaczenia: CE, KNX, EAC, RCM
• Niezawodność (40°C): 565 fit

Podsumowanie

Siemens N 262D51 (5WG1262-1DB51) to 8-kanałowe wejście binarne KNX do styków bezpotencjałowych, przeznaczone do sterowania i sygnalizacji w instalacjach budynkowych. Zasilanie z magistrali, obsługa bezpośrednia z symulacją stanów oraz szeroki zestaw funkcji konfigurowanych w ETS (w tym logika i zliczanie impulsów) czynią je praktycznym modułem do rozbudowy systemu KNX.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE.
• Urządzenie posiada stopień ochrony IP20 i jest przeznaczone do montażu wewnątrz odpowiedniej rozdzielnicy lub obudowy instalacyjnej.
• Urządzenie jest elementem systemu KNX, zasilanym napięciem magistrali KNX 24 V DC (zakres 21...30 V DC). Nie jest wymagane dodatkowe zasilanie urządzenia.
• Montaż, podłączenie i uruchomienie wymagają wiedzy elektrycznej i muszą być wykonywane wyłącznie przez wykwalifikowanego specjalistę, zgodnie z obowiązującymi krajowymi przepisami bezpieczeństwa.
• Urządzenie jest przeznaczone do instalacji na szynie DIN TH 35 mm zgodnie z IEC 60715.
• Nie otwierać obudowy urządzenia. Otwarcie obudowy może naruszyć bezpieczeństwo elektryczne i doprowadzić do uszkodzenia produktu.
• Do wejść przeznaczonych do podłączenia styków bezpotencjałowych nie wolno doprowadzać napięcia AC ani DC. Może to spowodować uszkodzenie lub zniszczenie wejścia, urządzenia oraz przeniesienie napięcia na magistralę KNX.
• Do wejść wolno podłączać wyłącznie styki bezpotencjałowe. Podczas podłączania należy zachować bezpieczną separację od napięć niebezpiecznych.
• Nieprawidłowy montaż może spowodować wyłączenie funkcji bezpieczeństwa elektrycznego w sposób niewidoczny dla użytkownika.
• Po powrocie napięcia magistrali przed naciśnięciem przycisku programowania należy odczekać kilka sekund, aż zakończy się uruchamianie urządzenia.
• Bardzo długie naciśnięcie przycisku programowania przez ponad 20 sekund powoduje przywrócenie ustawień fabrycznych i usunięcie całej konfiguracji.
• Urządzenie posiada funkcję bezpośredniej obsługi, umożliwiającą symulację stanów wejść bez fizycznego podłączania elementów do kanałów. Funkcję tę należy wykorzystywać wyłącznie świadomie podczas testów i uruchamiania instalacji.
• Do podłączenia zacisków wejściowych należy stosować przewody miedziane o przekroju 0,5...2,5 mm², zgodnie z dokumentacją producenta.
• Urządzenie należy użytkować wyłącznie w dopuszczalnych warunkach środowiskowych: temperatura pracy od -5 °C do +45 °C, wilgotność względna 5...95 % bez kondensacji.
• Nie wyrzucać z odpadami komunalnymi. Produkt należy utylizować jako zużyty sprzęt elektroniczny zgodnie z Dyrektywą Europejską oraz lokalnymi przepisami.
