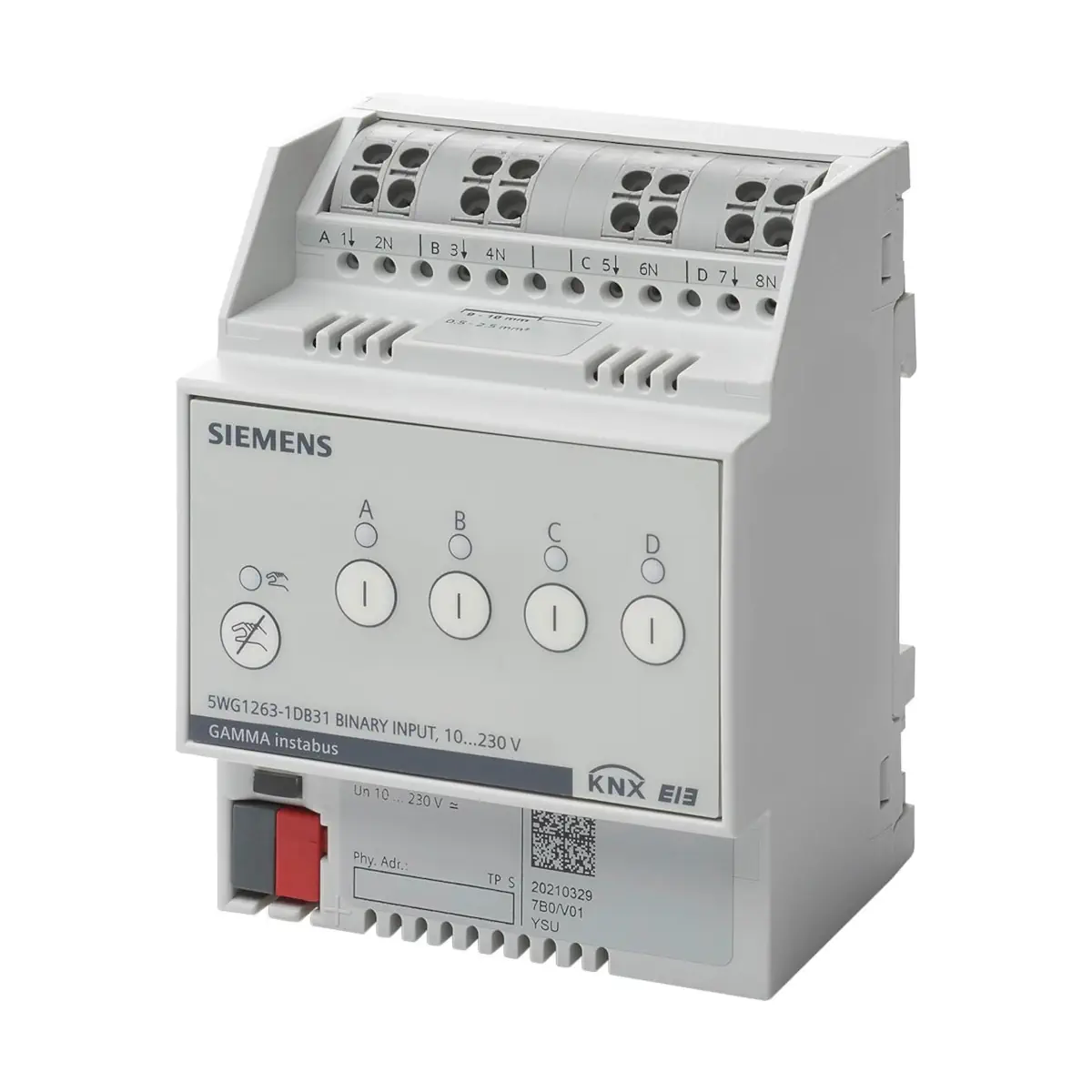

N 263D31 Moduł wejść cyfrowych, 4 wejść AC/DC 10...230V, zaawansowane funkcje logiczne

Siemens GAMMA instabus N 263D31 to wejście binarne KNX z 4 wejściami napięciowymi AC/DC 10…230 V, przeznaczone do obsługi instalacji KNX za pomocą konwencjonalnych przycisków i łączników (styków obciążonych napięciem). Urządzenie posiada wejścia szerokozakresowe do detekcji sygnałów 10…230 V oraz bezpośredni poziom obsługi (klawiatura membranowa z przyciskami kanałów i diodami LED), umożliwiający symulację stanów wejść podczas uruchomienia bez podłączonych przełączników.

Najważniejsze cechy

• Producent: Siemens
• Linia: GAMMA instabus
• Model: N 263D31
• Numer artykułu: 5WG1263-1DB31
• Typ urządzenia: wejście binarne KNX (wejścia napięciowe)
• Liczba wejść: 4
• Zakres sygnałów na wejściach: AC/DC 10…230 V
• Wykrywane stany sygnału (konfigurowalne): napięcie obecne / brak napięcia / narastanie / opadanie / impulsy napięciowe
• Zasilanie elektroniki: z magistrali KNX (bez dodatkowego zasilacza)
• Bezpośrednia obsługa (Direct operation): symulacja stanów wejść przyciskami kanałów, sygnalizacja LED
• Montaż: urządzenie na szynę DIN TH 35 mm (IEC 60715), wykonanie w wymiarze N
• Oprogramowanie: ETS 5 lub nowszy

Zastosowanie

N 263D31 służy jako interfejs pomiędzy instalacją KNX a konwencjonalnymi elementami sterującymi z napięciem na styku (np. przyciski i przełączniki). Dzięki rozbudowanym funkcjom ETS może być wykorzystywany m.in. do sterowania i sygnalizacji w systemach automatyki budynkowej.

Funkcje dostępne po konfiguracji w ETS

• Funkcje sterujące: przełączanie, ściemnianie, sterowanie osłonami/żaluzjami, wysyłanie wartości, sterowanie scenami, sterowanie temperaturą barwową, sterowanie efektami
• Zliczanie impulsów: rejestracja i zliczanie impulsów z monitorowaniem progu
• Równoczesne wykonywanie różnych funkcji na jednym kanale: przez wysłanie polecenia dodatkowym telegramem KNX
• Operacje logiczne na wejściu: AND, OR, XOR, FILTER, TRIGGER
• Funkcje dodatkowe: sterowanie wymuszone (Forced control), sterowanie grupowe sekwencyjne, Multi-touch control

Obsługa lokalna i uruchomienie

• Poziom Direct operation: każdy kanał ma osobny przycisk „Channel state On/Off” oraz czerwoną diodę statusu wskazującą stan kanału.
• Symulacja stanów wejść: możliwa z poziomu przycisków kanałów (bez fizycznie podłączonych przełączników/sygnałów).
• Sygnalizacja Direct operation: żółta dioda miga, gdy tryb Direct operation jest aktywny co najmniej na jednym kanale.
• Programowanie: przycisk programowania i czerwona dioda programowania (krótkie naciśnięcie < 2 s aktywuje/dezaktywuje tryb programowania).
• Reset do ustawień fabrycznych: bardzo długie naciśnięcie przycisku programowania (> 20 s); dioda programowania miga przez ok. 8 s.
• Ustawienia fabryczne: wszystkie wejścia mają przypisaną funkcję „Switching” (dla funkcji budowlanej i obsługi bezpośredniej).

Podłączenie i okablowanie

• Podłączenie KNX: przez zacisk magistralny (bus terminal block).
• Zaciski wejść: bezobsługowe, do podłączania i przelotowego prowadzenia przewodów.
• Przekroje przewodów: drut i linka drobnożyłowa 0,5…2,5 mm² oraz linka 2,5 mm² (linki i przewody drobnożyłowe można podłączać bez tulejek).
• Maks. długość przewodów przyłączeniowych (NYM): 100 m

Dane techniczne (N 263D31)

• Napięcie magistrali KNX: DC 24 V (DC 21…30 V)
• Prąd magistrali KNX: 4,7 mA
• Pobór mocy (zużycie wewnętrzne): 0,15 W
• Liczba wejść: 4
• Zakres sygnału wejściowego: AC/DC 10…230 V
• Progi detekcji poziomu: Uin < 5 V = 0, Uin > 10 V = 1
• Prąd wejściowy na kanał: przy maks. AC 265 V: 1,4 mA; przy maks. DC 265 V: 2,75 mA
• Opóźnienie sygnału wejściowego: narastanie (AC) maks. 100 ms; narastanie (DC) maks. 60 ms; opadanie (AC) maks. 100 ms; opadanie (DC) maks. 140 ms
• Minimalny czas stanu ON: AC 100 ms; DC 60 ms
• Częstotliwość przełączeń (maks. wykrywalna): 5 Hz
• Maks. strata mocy urządzenia: 2,5 W
• Stopień ochrony: IP20
• Warunki otoczenia (praca): -5…+45 °C
• Wilgotność względna: 5…95% (bez kondensacji)
• Wymiary szerokości: 4 HP (1 HP = 18 mm)
• Masa: 140 g
• Kategoria przepięciowa: III
• Stopień zanieczyszczenia: 2

Podsumowanie

Siemens N 263D31 to 4-kanałowe wejście binarne KNX do sygnałów AC/DC 10…230 V, które ułatwia integrację tradycyjnych przycisków i przełączników z automatyką budynkową KNX. Szeroki zakres detekcji napięć, obsługa bezpośrednia z symulacją stanów oraz bogaty zestaw funkcji dostępnych w ETS sprawiają, że jest to uniwersalny moduł do sterowania i sygnalizacji w instalacjach KNX.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE oraz znak KNX.
• Nie wyrzucać z odpadami komunalnymi. Produkt należy utylizować jako zużyty sprzęt elektroniczny zgodnie z lokalnymi przepisami.
• Montaż i instalacja wymagają wiedzy elektrycznej i muszą być wykonywane wyłącznie przez wykwalifikowanego specjalistę, zgodnie z krajowymi przepisami bezpieczeństwa.
• Nie otwierać obudowy urządzenia. Nieprawidłowa instalacja może spowodować wyłączenie zabezpieczeń elektrycznych, co może nie być widoczne dla osoby niewykwalifikowanej.
• Urządzenie jest przeznaczone do montażu na szynie DIN TH 35 mm zgodnie z IEC 60715.
• Urządzenie jest zasilane z magistrali KNX napięciem 24 V DC (zakres 21...30 V DC). Podłączenie magistrali należy wykonywać z zachowaniem właściwej polaryzacji.
• Wejścia binarne modelu N 263D31 są przeznaczone do wykrywania sygnałów AC/DC 10...230 V. Nie należy przekraczać dopuszczalnych parametrów wejściowych urządzenia.
• Do każdego wejścia można podłączyć fazę L1, L2 lub L3 albo sygnał FELV wyłącznie zgodnie z dokumentacją producenta i właściwym schematem połączeń.
• Podczas podłączania przewodów należy stosować przewody miedziane o dopuszczonych przekrojach: dla wejść 0,5...2,5 mm², a dla magistrali KNX przewody o średnicy 0,6...0,8 mm.
• Urządzenie jest przeznaczone do pracy w warunkach środowiskowych określonych przez producenta: temperatura pracy od -5°C do +45°C, wilgotność względna 5...95% bez kondensacji.
• Stopień ochrony IP20. Produkt przeznaczony do montażu wewnątrz odpowiedniej rozdzielnicy lub obudowy, w miejscu chronionym przed wilgocią, zabrudzeniem i wpływami atmosferycznymi.
• Podczas używania przycisku programowania należy zachować ostrożność: przytrzymanie przycisku dłużej niż 20 sekund powoduje przywrócenie ustawień fabrycznych i usunięcie konfiguracji.
• Urządzenie posiada funkcję bezpośredniej obsługi umożliwiającą symulację stanów wejściowych. Funkcję tę należy wykorzystywać wyłącznie świadomie podczas uruchamiania i testów instalacji.
