N 263D51 Moduł wejść cyfrowych, 8 wejść AC/DC 10...230V, zaawansowane funkcje logiczne

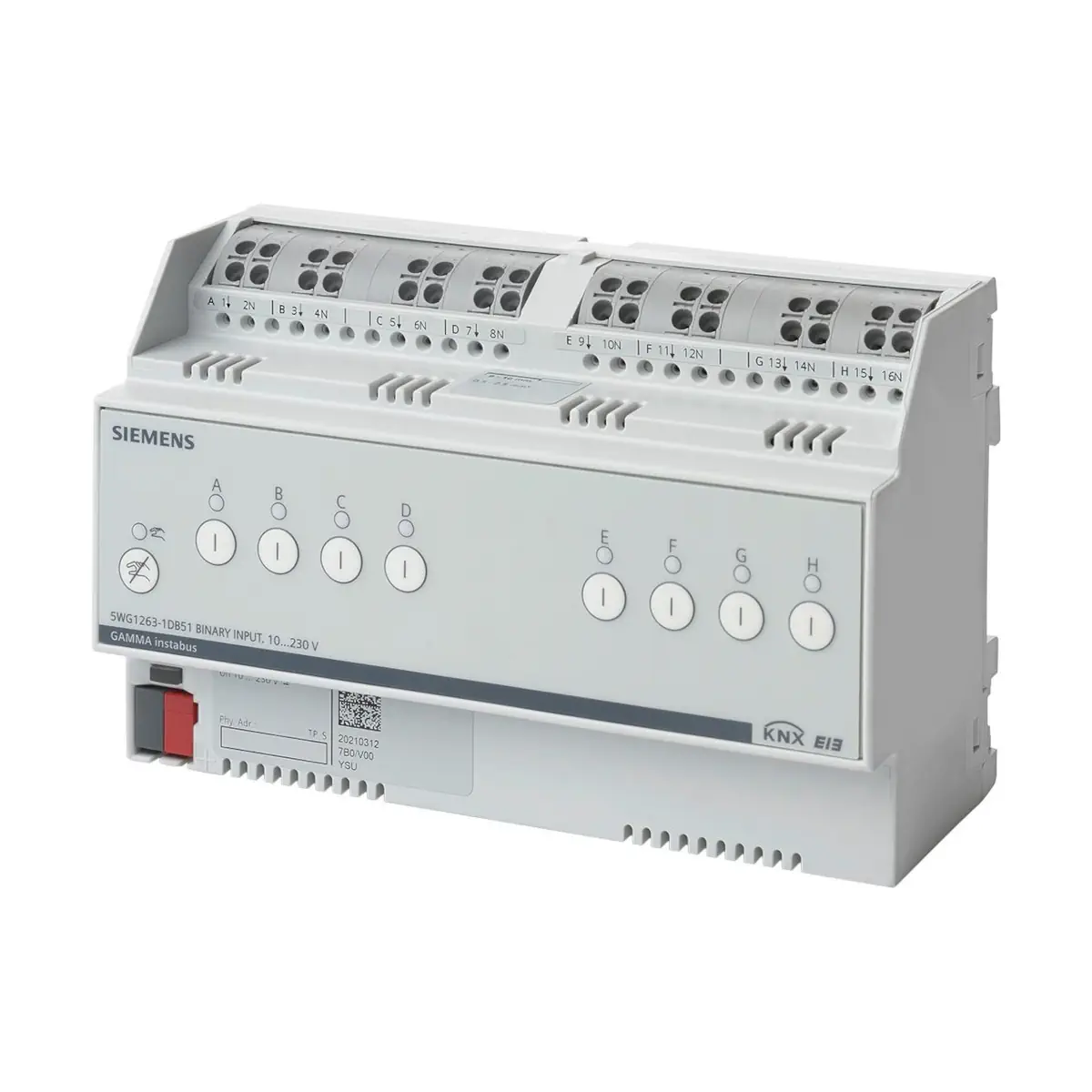

N 263D51 (5WG1263-1DB51) to 8-kanałowe wejście binarne KNX z serii GAMMA instabus, przeznaczone do obsługi instalacji KNX za pomocą konwencjonalnych przycisków i przełączników z obciążeniem napięciowym. Urządzenie posiada szerokozakresowe wejścia 10…230 V AC/DC, dzięki czemu umożliwia rejestrację stanów oraz impulsów z typowych obwodów sterowania. Zintegrowany poziom obsługi bezpośredniej (klawiatura membranowa z przyciskami i diodami LED dla każdego kanału) pozwala symulować stany wejść podczas uruchomienia – nawet bez podłączonych łączników.

Najważniejsze cechy

• Producent: Siemens
• Seria: GAMMA instabus
• Model: N 263D51
• Numer katalogowy: 5WG1263-1DB51
• Typ: wejście binarne KNX, 8-kanałowe
• Wejścia napięciowe: 8 × AC/DC 10…230 V (szeroki zakres)
• Zasilanie elektroniki: z magistrali KNX (brak dodatkowego zasilania urządzenia)
• Obsługa bezpośrednia: klawiatura membranowa – 1 przycisk + 1 dioda LED statusu na kanał (symulacja stanów wejść)
• Zastosowania: sterowanie oświetleniem, osłonami przeciwsłonecznymi, HVAC, sygnalizacja stanów, zliczanie impulsów
• Konfiguracja: ETS 5 lub nowszy
• Montaż: urządzenie na szynę TH 35 (IEC 60715)
• Zaciski: bezobsługowe, do podłączania i przelotowego prowadzenia przewodów

Zastosowanie

N 263D51 pełni rolę interfejsu pomiędzy klasycznymi łącznikami/przyciskami z napięciem sterującym a systemem KNX. Wejścia mogą wykrywać i różnie interpretować sygnały w zakresie 10…230 V AC/DC, dzięki czemu urządzenie sprawdza się zarówno w prostych funkcjach przełączania, jak i w bardziej rozbudowanych scenariuszach sterowania oraz zliczania impulsów.

Funkcje (konfiguracja w ETS)

• Funkcje sterowania i obsługi: przełączanie, ściemnianie, sterowanie osłonami przeciwsłonecznymi, wysyłanie różnych wartości, sterowanie scenami, sterowanie temperaturą barwową itp.
• Zliczanie impulsów: rejestracja i zliczanie impulsów z monitorowaniem progu
• Zliczanie różnicowe: zliczanie z obliczaniem różnicy dla dwóch sąsiednich kanałów
• Wiele funkcji na jednym kanale: równoczesne wykonanie różnych funkcji poprzez wysłanie polecenia dodatkowym telegramem KNX
• Operacje logiczne na wejściu: AND, OR, XOR, FILTER, TRIGGER

Wejścia 10…230 V AC/DC – sposób detekcji

Urządzenie może wykrywać i konfigurować zachowanie dla różnych stanów sygnału na wejściu (np. obecność napięcia, brak napięcia, narastanie, opadanie oraz impulsy). Na każdym wejściu możliwe jest podłączenie dowolnej fazy L1, L2 lub L3 albo sygnału FELV.

• Poziom logiczny 0: Uin < 5 V
• Poziom logiczny 1: Uin > 10 V

Obsługa bezpośrednia (symulacja stanów podczas uruchomienia)

N 263D51 posiada poziom obsługi bezpośredniej umożliwiający wyzwalanie wysyłania telegramów poprzez przyciski na froncie urządzenia. Pozwala to symulować zmianę napięcia na wejściu bez fizycznego podłączania łączników do kanałów.

• Przycisk „Channel state On/Off” dla każdego kanału – działanie zależne od konfiguracji ETS (w stanie fabrycznym: funkcja „Switching”).
• Diody LED kanałów (czerwone): wskazują stan kanału oraz tryb obsługi bezpośredniej.
• Dezaktywacja obsługi bezpośredniej: osobny przycisk dla wszystkich kanałów; żółta dioda sygnalizuje aktywną obsługę bezpośrednią (miga, gdy aktywna dla co najmniej jednego kanału).

Dane techniczne

• Napięcie magistrali KNX: DC 24 V (DC 21…30 V)
• Prąd magistrali KNX: 5,7 mA
• Pobór mocy (wewnętrzny): 0,15 W
• Liczba wejść: 8
• Zakres sygnału wejściowego: AC/DC 10…230 V
• Prąd wejściowy na kanał: przy maks. AC 265 V: 1,4 mA; przy maks. DC 265 V: 2,75 mA
• Opóźnienie sygnału wejściowego: narastanie (AC) 100 ms, narastanie (DC) 60 ms, opadanie (AC) 100 ms, opadanie (DC) 140 ms
• Minimalny czas trwania stanu ON: (AC) 100 ms, (DC) 60 ms
• Maks. wykrywalna częstotliwość przełączeń: 5 Hz
• Maks. długość przewodów połączeniowych (NYM): 100 m
• Maks. strata mocy urządzenia: 5 W
• Stopień ochrony: IP20
• Temperatura pracy: -5…+45°C
• Wilgotność względna: 5…95% (bez kondensacji)
• Kategoria przepięciowa: III
• Stopień zanieczyszczenia: 2
• Zgodność: EN 50428
• Oznaczenia: CE, KNX, EAC, RCM

Okablowanie i zaciski

• Podłączenie KNX: przez zacisk magistralny (bus terminal block).
• Zaciski wejść: bezobsługowe, do przewodów drut oraz linka drobnożyłowa o przekroju 0,5…2,5 mm² oraz linka 2,5 mm².
• Linki i linki drobnożyłowe: mogą być wkładane do zacisków bez tulejek.

Wymiary i montaż

• Montaż: na szynie DIN TH 35 (IEC 60715)
• Szerokość: 8 HP / 8 TE = 144 mm
• Wysokość: 90 mm
• Głębokość: 61 mm
• Masa: ok. 245 g
• Materiał obudowy: tworzywo sztuczne

Podsumowanie

Siemens GAMMA instabus N 263D51 to praktyczne, 8-kanałowe wejście binarne KNX z szerokozakresowymi wejściami 10…230 V AC/DC, przeznaczone do współpracy z typowymi przyciskami i przełącznikami napięciowymi. Obsługa bezpośrednia z symulacją stanów, rozbudowane funkcje konfigurowane w ETS (w tym logika i zliczanie impulsów) oraz montaż na szynie DIN czynią z niego uniwersalny element do sterowania i sygnalizacji w instalacjach KNX.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE.
• Urządzenie posiada znak dopuszczenia KNX.
• Nie wyrzucać z odpadami komunalnymi. Produkt należy utylizować jako zużyty sprzęt elektroniczny zgodnie z lokalnymi przepisami.
• Montaż i podłączenie wymagają wiedzy elektrycznej i muszą być wykonywane wyłącznie przez wykwalifikowanego specjalistę, zgodnie z obowiązującymi krajowymi przepisami bezpieczeństwa.
• Nie otwierać obudowy urządzenia. Nieprawidłowa instalacja lub otwarcie obudowy mogą spowodować zagrożenie dla użytkownika oraz wyłączenie zabezpieczeń elektrycznych w sposób niewidoczny dla osób niewykwalifikowanych.
• Urządzenie jest przeznaczone do montażu na szynie DIN TH 35 mm zgodnie z IEC 60715.
• Urządzenie jest zasilane z magistrali KNX 24 V DC (zakres 21...30 V DC). Podłączenie magistrali należy wykonać z zachowaniem prawidłowej polaryzacji.
• Wejścia binarne modelu N 263D51 są przeznaczone do sygnałów AC/DC 10...230 V. Nie należy przekraczać dopuszczalnych parametrów wejściowych urządzenia.
• Przy każdym wejściu dopuszczalne jest podłączenie fazy L1, L2 lub L3 albo sygnału FELV, wyłącznie zgodnie z dokumentacją producenta i właściwym schematem połączeń.
• Stopień ochrony IP20. Urządzenie przeznaczone jest do stosowania wewnątrz pomieszczeń, w warunkach chronionych przed wodą, kondensacją i nadmiernym zanieczyszczeniem.
• Dopuszczalna temperatura pracy wynosi od -5°C do +45°C, temperatura przechowywania od -20°C do +70°C, a temperatura transportu od -25°C do +70°C.
• Dopuszczalna wilgotność względna podczas pracy wynosi 5%...95%, bez kondensacji.
• Podłączenia przewodów należy wykonywać wyłącznie przewodami miedzianymi o przekrojach zgodnych z dokumentacją: dla wejść 0,5...2,5 mm², dla magistrali KNX przewodami o średnicy 0,6...0,8 mm.
• Maksymalna długość przewodów przyłączeniowych wejść z użyciem przewodu NYM wynosi 100 m.
• Podczas uruchamiania i testów należy zachować ostrożność. Funkcja bezpośredniej obsługi umożliwia symulację stanów wejściowych i może wywołać reakcje w systemie KNX.
• Przywrócenie ustawień fabrycznych przez długie naciśnięcie przycisku programowania usuwa wszystkie ustawienia konfiguracyjne. Czynność tę należy wykonywać wyłącznie świadomie i przez osoby uprawnione.
