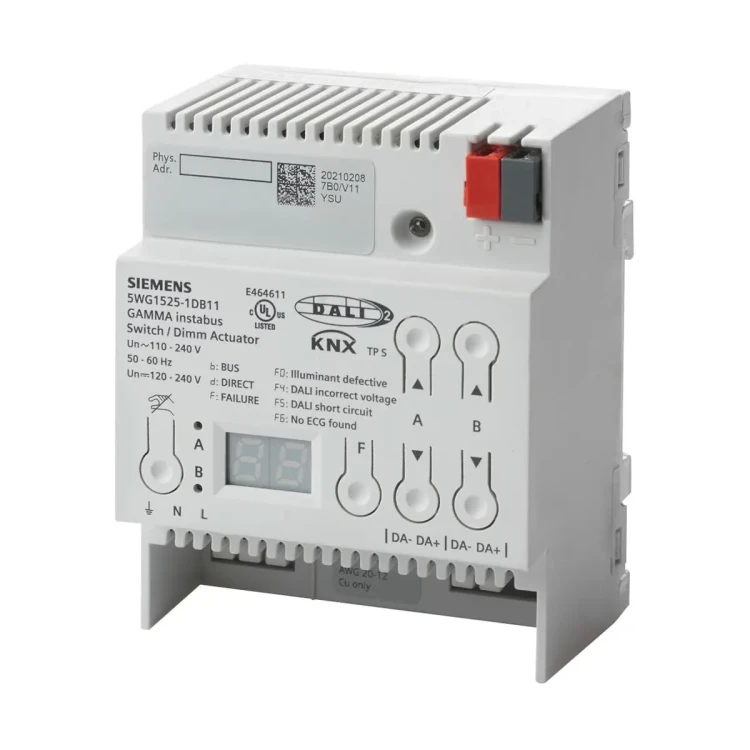

N 525D11 Bramka DALI Broadcast, 2 kanały po 20 opraw

5WG1525-1DB11 N 525D11 to aktor przełączająco-ściemniający 2× DALI Broadcast z 2 wyjściami DALI (z certyfikacją DALI-2), przeznaczony do sterowania oświetleniem poprzez stateczniki/sterowniki DALI-ECG. Urządzenie posiada zintegrowany zasilacz (AC lub DC), czytelny wyświetlacz LED do prezentacji trybu pracy i komunikatów błędów oraz przyciski do lokalnego włączania/wyłączania i ściemniania wszystkich podłączonych odbiorników na danym wyjściu.

Najważniejsze cechy

• Kod produktu / model: 5WG1525-1DB11 N 525D11
• Typ urządzenia: aktor przełączająco-ściemniający 2× DALI Broadcast
• Liczba wyjść DALI: 2 (każde z certyfikacją DALI-2)
• Obciążalność sterowania: do 20 DALI-ECG na każde wyjście DALI
• Napięcie wyjściowe DALI: 19 V, odporne na zwarcie
• Zasilanie (zintegrowany zasilacz): AC 110–240 V, 50/60 Hz lub DC 120–240 V (dla elektroniki bramki i wyjścia DALI)
• Sygnalizacja/diagnostyka: wyświetlacz LED trybu pracy i błędów
• Obsługa lokalna: para przycisków do On/Off i ściemniania wszystkich podłączonych DALI ECG
• Tryb bezpośredni: przycisk na froncie do dezaktywacji trybu bezpośredniego + dioda LED sygnalizująca jego aktywację
• Obudowa: tworzywo sztuczne, N-system
• Montaż: urządzenie na szynę DIN TH35 wg DIN EN 60715
• Stopień ochrony: IP20
• Szerokość: maks. 4 TE (1 TE = 18 mm)

Zastosowanie

Aktor 5WG1525-1DB11 N 525D11 służy do sterowania oświetleniem DALI w konfiguracji Broadcast. Dzięki dwóm niezależnym wyjściom DALI umożliwia realizację dwóch torów sterowania (np. dwóch obwodów/sekcji oświetlenia), przy czym każde wyjście może obsłużyć do 20 podłączonych DALI-ECG.

Funkcje i działanie

Wyjścia DALI (2× Broadcast)

• 2 wyjścia DALI z certyfikacją DALI-2.
• 19 V na wyjściu DALI, odporność na zwarcie.
• Możliwość sterowania do 20 DALI-ECG na każde wyjście.

Funkcja „Building site” (fabrycznie aktywna)

Urządzenie posiada funkcję budowlaną, która fabrycznie umożliwia włączanie i wyłączanie oświetlenia na budowie za pomocą magistralowych łączników ściennych i aktorów, nawet jeśli te urządzenia nie zostały jeszcze uruchomione w narzędziu ETS.

Dodatkowe funkcjonalności (GAMMA)

• Kontrola temperatury barwowej (Tunable White).
• Jedna wartość przełączania, ściemniania i temperatury barwowej oraz obiekt stanu na wyjście.
• Możliwość wyboru trybu pracy: tryb normalny, tryb wyłącznika czasowego, miganie.
• Regulowane opóźnienie włączania i wyłączania, obiekt wejściowy wielkości nastawy, centralne przełączanie.
• Dwie operacje logiczne (AND/OR/NAND/NOR/EXOR/FILTER/TRIGGER).
• Regulowany czas ściemniania dla przełączania, ściemniania i temperatury barwowej.
• Włącz lub wyłącz wyjście poprzez przyciemnienie.
• Siedem konfigurowalnych krzywych ściemniania.
• Maksymalna i minimalna wartość ściemniania i temperatury barwowej.
• Konfigurowalne wysyłanie obiektów stanu: na żądanie, cyklicznie i/lub automatycznie po zmianie.
• Konfigurowalny stan po zaniku napięcia i po powrocie napięcia.
• Tryb nocny do czasowego załączania wyjścia (oświetlenia) w nocy.
• Zmienny okres włączenia w nocy lub w trybie wyłącznika czasowego, limit czasu w trybie wyłącznika czasowego, sygnał ostrzegawczy przed rychłym wyłączeniem.
• Ręczne sterowanie, trwałe wyłączanie, sterowanie wymuszone, tryb blokowania.
• Liczenie godzin pracy i liczenie cykli obciążenia z monitorowaniem progów.
• Zintegrowana 8-bitowa kontrola scen i przypisanie każdego wyjścia do maks. 8 scen.
• Obiekty stanu awarii.

Obsługa lokalna i tryb bezpośredni

• Para przycisków umożliwia lokalne włączanie/wyłączanie oraz ściemnianie wszystkich podłączonych DALI-ECG.
• Na froncie znajduje się przycisk do dezaktywacji trybu bezpośredniego oraz dioda LED wskazująca aktywację tego trybu.

Diagnostyka – komunikaty na wyświetlaczu LED

Wyświetlacz LED pokazuje tryb pracy oraz następujące komunikaty błędów:

• Illuminant defective (uszkodzone źródło światła)
• DALI incorrect voltage (nieprawidłowe napięcie DALI)
• DALI short circuit (zwarcie DALI)
• no ECG found (nie znaleziono ECG)

Montaż i wykonanie

• Montaż na szynie: TH35 wg DIN EN 60715 (urządzenie na szynę DIN).
• Obudowa: tworzywo sztuczne, N-system.
• Stopień ochrony: IP20.
• Szerokość: maks. 4 TE (72 mm).

Dane techniczne

• Wyjścia: 2× DALI (Broadcast), DALI-2
• Pojemność sterowania: do 20 DALI-ECG na wyjście
• Napięcie wyjściowe DALI: 19 V, zwarcioodporne
• Zasilanie: AC 110–240 V, 50/60 Hz lub DC 120–240 V
• Stopień ochrony: IP20
• Montaż: szyna DIN TH35 wg DIN EN 60715
• Szerokość: maks. 4 TE

Podsumowanie

5WG1525-1DB11 N 525D11 to dwukanałowy aktor DALI Broadcast z DALI-2, który umożliwia przełączanie, ściemnianie oraz – w ramach funkcji GAMMA – m.in. obsługę Tunable White, scen i rozbudowanych logik. Zintegrowany zasilacz (AC/DC), obsługa lokalna przyciskami, funkcja „building site” oraz diagnostyka na wyświetlaczu LED czynią go praktycznym rozwiązaniem do instalacji oświetleniowych DALI montowanych na szynie DIN.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Urządzenie DALI-2 certyfikowane zgodnie z IEC 62386-101 i IEC 62386-103.
• Montaż i uruchomienie wyłącznie przez certyfikowanego elektryka.
• Należy przestrzegać krajowych przepisów bezpieczeństwa. Nieprzestrzeganie obowiązujących przepisów może skutkować obrażeniami ciała oraz szkodami materialnymi.
• Nie otwierać obudowy urządzenia.
• Urządzenie przeznaczone jest do instalacji stałych wewnątrz budynków, wyłącznie w suchych pomieszczeniach, w rozdzielnicach lub małych obudowach, na szynie DIN EN 60715-TH35.
• Przed montażem i podłączeniem należy upewnić się, że urządzenie może zostać bezpiecznie odłączone i załączone zgodnie z wymaganiami instalacji.
• Zasilanie urządzenia musi być zabezpieczone wyłącznikiem nadprądowym o charakterystyce B lub C, o maksymalnym prądzie znamionowym 6 A.
• Urządzenie jest przeznaczone do zasilania nominalnego 230 V, w zakresie AC 110...240 V lub DC 120...240 V. Podłączenie należy wykonać zgodnie z dokumentacją producenta.
• Obwód KNX pracuje jako obwód SELV DC 24 V. Połączenia magistrali KNX należy wykonywać zgodnie z wymaganiami bezpiecznego bardzo niskiego napięcia.
• Stopień ochrony IP20 – produkt nie jest przeznaczony do stosowania w miejscach narażonych na bezpośrednie działanie wody, kondensację lub warunki zewnętrzne.
• Użytkować wyłącznie w zakresie temperatury otoczenia od -5 °C do +45 °C oraz przy wilgotności względnej 5 %...90 % bez kondensacji.
• Na każdy kanał DALI można podłączyć maksymalnie 20 urządzeń ECG, zgodnie z parametrami producenta. Przekroczenie dopuszczalnych wartości może spowodować nieprawidłową pracę instalacji.
• Długość linii DALI i rezystancja pętli muszą mieścić się w granicach określonych przez producenta; rezystancja pętli dla każdego podłączonego ECG nie może przekraczać 10 Ohm.
• Urządzenie sygnalizuje błędy instalacji DALI, m.in. uszkodzoną lampę, nieprawidłowe napięcie na linii DALI, zwarcie linii DALI oraz brak wykrytego ECG. W przypadku wystąpienia błędu należy sprawdzić instalację przed dalszą eksploatacją.
• Przytrzymanie przycisku programowania przez ponad 20 sekund powoduje przywrócenie ustawień fabrycznych i usunięcie konfiguracji urządzenia.
