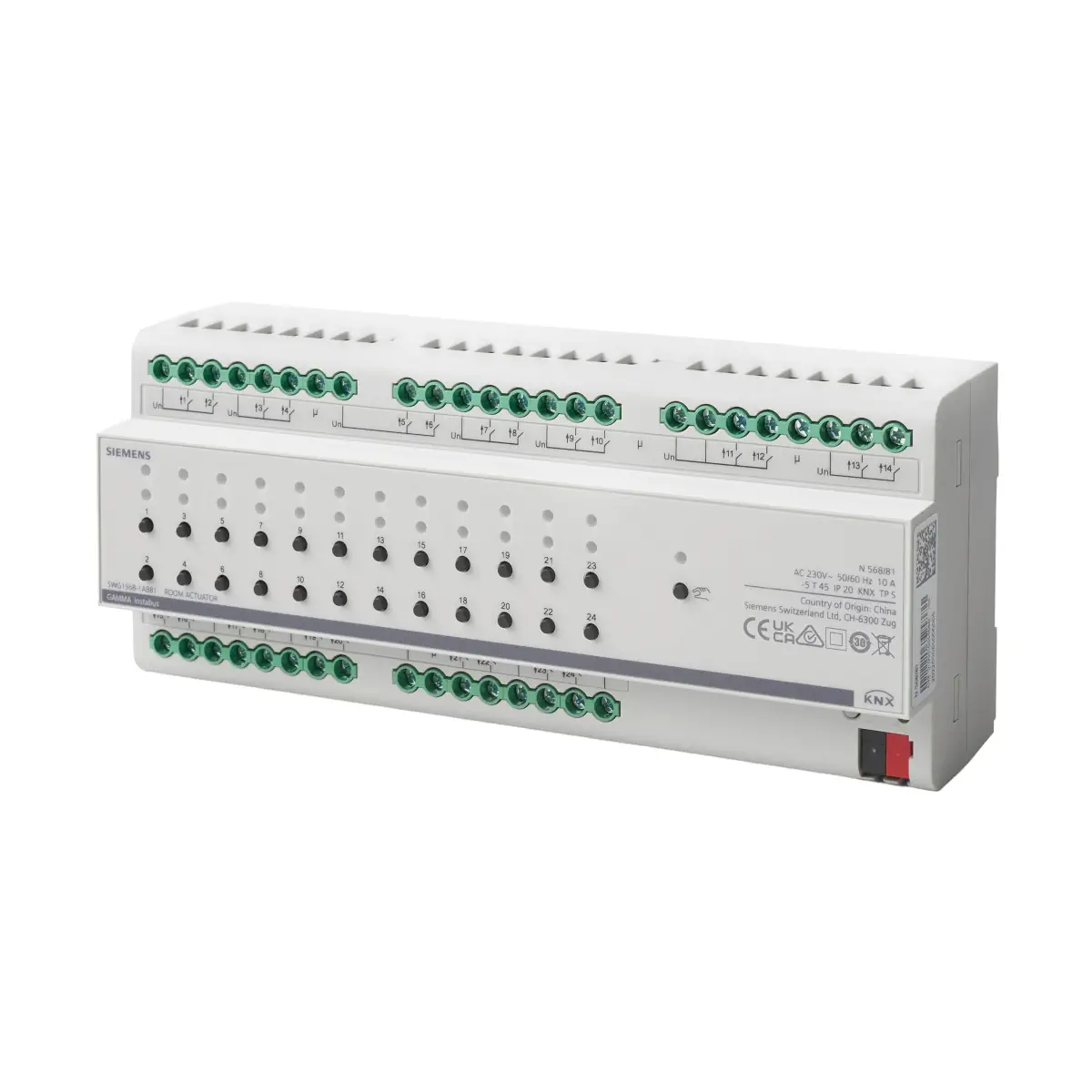

N 568/81 Aktor załączający KNX, 24 x AC 230 [V], 10 [A], 2 x DC 30 [V], wielofunkcyjny

Siemens N 568/81 to zaawansowany 24-kanałowy aktor pokojowy KNX, przeznaczony do kompleksowego sterowania oświetleniem, napędami żaluzji AC/DC, wentylatorami oraz siłownikami zaworów grzewczych i chłodzących. Urządzenie montowane jest na szynie DIN 35 mm i zasilane bezpośrednio z magistrali KNX (DC 21…30 V) bez konieczności stosowania dodatkowego zasilacza.

Najważniejsze cechy

• Producent: Siemens
• Model: N 568/81 (5WG1568-1AB81)
• Typ: Room actuator – 24 wyjścia przekaźnikowe
• Zasilanie: KNX DC 21…30 V (z magistrali)
• Montaż: DIN 35 mm (EN 60715)
• Sterowanie bezpośrednie: 24 przyciski + 24 diody LED na froncie urządzenia
• W pełni programowalny w ETS5+
• Maksymalna liczba obiektów komunikacyjnych: 532
• Funkcjonalność: oświetlenie, rolety AC/DC, wentylatory (1–3 biegowe), zawory grzewcze/chłodzące 2-punktowe, 3-punktowe, PWM

Funkcje wyjść – oświetlenie (Switch output)

Każde z 24 wyjść może pracować jako kanał oświetleniowy.

• Włączanie/wyłączanie obciążeń AC 230 V
• Regulacja czasowa:
  • opóźnienie załączenia/wyłączenia,
  • funkcja migania,
  • funkcja oświetlenia schodowego.
• Obsługa 8 scen
• Funkcja wymuszeń (forced mode)
• Monitoring czasu pracy
• Własne ustawienia stanu po zaniku/wznowieniu zasilania KNX

Sterowanie roletami / żaluzjami – AC i DC

• Obsługa silników rolet, żaluzji, markiz (AC 230 V lub DC)
• AC: 2 kanały przekaźnikowe na jeden napęd
• DC: 4 kanały przekaźnikowe (zmiana biegunowości)
• Sterowanie:
  • góra/dół (1 bit)
  • stop / pozycjonowanie lameli (blinds)
  • pozycja 0…100% (1 bajt)
  • raport pozycji rolety i lameli
• Automatyka słoneczna
• Ustawienia czasów ruchu
• Funkcje bezpieczeństwa

Sterowanie wentylatorami (Fan control)

• Obsługa wentylatorów 1–3 biegowych
• Tryb automatyczny – prędkość zależna od wartości z magistrali KNX
• Tryb ręczny – sterowanie z panelu / przycisków
• Programowalne czasy przełączania między biegami
• Funkcja wymuszeń
• Raport stanu i biegu

Sterowanie zaworami (heating/cooling)

• Obsługa zaworów 2-przewodowych (ON/OFF, PWM)
• Obsługa zaworów 3-punktowych (OPEN/STOP/CLOSE)
• Tryby:
  • grzanie
  • chłodzenie
  • grzanie + chłodzenie (4-rury)
• Regulacja krzywej zaworu
• Automatyczne pozycjonowanie po zaniku napięcia
• Ręczne/automatyczne płukanie zaworu

Dane techniczne

• Zasilanie: DC 21…30 V (z magistrali KNX)
• Pobór prądu: <12 mA (standby), <20 mA (charging)
• Wyjścia przekaźnikowe: 24
• Napięcie pracy: AC 230 V
• Prąd znamionowy: 10 A AC1 / 8 A AC3
• Max. prąd przełączania: 20 A @ 250 V AC
• Żywotność mechaniczna: 1 000 000 cykli
• Żywotność elektryczna: 100 000 cykli
• Obciążenie lamp LED: do 200 W
• Stopień ochrony: IP20
• Wymiary: 216 × 90 × 64 mm
• Waga: 711 g

Interfejsy i obsługa

• 24 przyciski bezpośredniego sterowania (direct mode)
• 24 diody LED sygnalizujące stan wyjść
• Przycisk i dioda programowania (czerwona/zielona)
• Przełącznik trybu: Direct / Bus
• Zaciski śrubowe 0,2…5,2 mm²
• Złącze KNX – zacisk czarno-czerwony

Podsumowanie

Siemens N 568/81 to wszechstronny, wielokanałowy aktor KNX przeznaczony do rozbudowanych instalacji automatyki budynkowej. Oferuje maksymalną elastyczność – sterowanie oświetleniem, roletami, wentylacją i zaworami – w jednym kompaktowym module 24-kanałowym. Idealny do budynków mieszkalnych, biurowych, hoteli i obiektów komercyjnych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt N 568/81 posiada oznaczenie CE oraz UKCA.
• Nie wyrzucać z odpadami komunalnymi. Produkt, opakowanie oraz ewentualne baterie należy przekazać do selektywnej zbiórki i recyklingu zgodnie z lokalnymi i krajowymi przepisami. Przed utylizacją należy usunąć dane osobowe, jeśli mają zastosowanie.
• Montaż, podłączenie, uruchomienie i diagnostykę urządzenia mogą wykonywać wyłącznie certyfikowani, przeszkoleni i upoważnieni elektrycy oraz inżynierowie, zgodnie z dokumentacją producenta oraz przepisami krajowymi.
• Należy bezwzględnie przestrzegać krajowych przepisów bezpieczeństwa oraz odpowiednich norm dotyczących projektowania, budowy i eksploatacji instalacji elektrycznych. Nieprzestrzeganie tych wymagań może spowodować obrażenia ciała i szkody materialne.
• Urządzenie jest przeznaczone do montażu modułowego na szynie DIN 35 mm zgodnie z EN 60715. Montaż i użytkowanie należy prowadzić wyłącznie zgodnie z przeznaczeniem oraz dokumentacją producenta.
• Urządzenie jest zasilane z magistrali KNX napięciem DC 21...30 V. Podłączenie elektryczne należy wykonywać zgodnie ze schematem połączeń i konfiguracją ETS, z zachowaniem właściwych parametrów obciążeń.
• W obwodzie zasilającym wymagane jest zewnętrzne zabezpieczenie wstępne: wyłącznik nadprądowy lub bezpiecznik o maksymalnej wartości 10 A.
• Nie otwierać i nie demontować obudowy urządzenia. Otwieranie lub rozbieranie produktu może powodować zagrożenie bezpieczeństwa oraz nieprawidłowe działanie.
• Podczas podłączania urządzenia należy upewnić się, że może ono zostać bezpiecznie załączone zgodnie z dokumentacją i warunkami instalacji.
• Stosować wyłącznie standardowe transformatory zgodne z odpowiednimi normami i wyposażone w bezpiecznik termiczny.
• Przed uruchomieniem należy sprawdzić poprawność okablowania. Okablowanie odbiorników musi być zgodne z konfiguracją produktu w bazie ETS. Nieprawidłowe ustawienia lub błędne podłączenie mogą spowodować uszkodzenie odbiorników albo wadliwe działanie.
• Wyjścia urządzenia nie są mechanicznie blokowane. Istnieje ryzyko błędnego sterowania obciążeniem z powodu niezdefiniowanego stanu przekaźników. Podczas uruchamiania należy upewnić się, że wszystkie styki przekaźników są otwarte przed załączeniem obciążenia oraz należy zachować kolejność uruchomienia podaną przez producenta. Nieprzestrzeganie tej zasady może doprowadzić do zniszczenia podłączonych silników napędowych.
• Ze względów bezpieczeństwa elektrycznego przy łączeniu obciążeń 230 V z obwodami SELV/FELV dla napędów DC należy zachować wymagane odstępy bezpieczeństwa.
• Przy stosowaniu napędów DC wolno używać wyłącznie zacisków 17...20 oraz 21...24. W takim przypadku zaciski 15 i 16 nie mogą być używane.
• Jeżeli kanały 17/18/19/20 są używane do kurtyn/rolet DC, kanały 15/16/21/22/23/24 nie mogą być podłączone do napięcia znamionowego 230 V.
• Jeżeli kanały 21/22/23/24 są używane do kurtyn/rolet DC, kanały 15/16/17/18/19/20 nie mogą być podłączone do napięcia znamionowego 230 V.
• Po aktywowaniu trybu bezpośredniego telegramy magistrali są ignorowane. Ręcznie wywołane stany pracy mogą być utrzymywane również po powrocie do pracy magistralowej i zmienią się dopiero po odebraniu nowych poleceń z magistrali.
• Urządzenie należy chronić przed drganiami, silnymi polami magnetycznymi, wysoką temperaturą oraz wilgocią. Nie używać w warunkach przekraczających dopuszczalne parametry środowiskowe.
• Stopień ochrony obudowy wynosi IP20. Produkt jest przeznaczony do stosowania wewnątrz pomieszczeń.
• Dopuszczalne warunki pracy: temperatura od -5 do +45°C, wilgotność względna poniżej 93% bez kondensacji. Dopuszczalne warunki przechowywania: od -25 do +55°C. Dopuszczalne warunki transportu: od -40 do +70°C.
• Nie upuszczać urządzenia i unikać silnych uderzeń mechanicznych.
• Do czyszczenia nie używać mokrej ściereczki ani lotnych środków chemicznych.
• W przypadku uszkodzenia urządzenia należy skontaktować się z lokalnym przedstawicielem handlowym Siemens.
