PLL52.110A200 Moduł do LMV52.. do regulacji O2, stosowany z czujnikiem QGO2.., wejścia czujnika temperatury spalin i dostarczanego powietrza, komunikacja przez CAN bus

PLL52.110A200 to moduł O₂ (oxygen trim) przeznaczony do pracy w systemie zarządzania palnikiem Siemens LMV52. Moduł komunikuje się z LMV52 poprzez magistralę komunikacyjną i umożliwia podłączenie elementów pomiarowych oraz sygnałów związanych z nadzorem i korektą procesu spalania (trim). Obudowa o stopniu ochrony IP54 (przy zamkniętej obudowie) wspiera montaż w aplikacjach przemysłowych.

Najważniejsze cechy

• Producent: Siemens
• Model: PLL52.110A200
• Typ: moduł O₂ do systemu LMV52
• Zasilanie (X89-01): AC 120 V lub AC 230 V (−15% / +10%)
• Częstotliwość sieci: 50/60 Hz ±6%
• Pobór mocy: ok. 4 VA
• Stopień ochrony: IP54 (obudowa zamknięta)
• Klasa bezpieczeństwa: I, z częściami wg II (DIN EN 60730-1)
• Zaciski przyłączeniowe: śrubowe do 2,5 mm²
• Dopuszczalna długość przewodu do QGO20: ≤ 10 m
• Wersja oprogramowania (wg karty): PLL52 V01.50

Zastosowanie

Moduł PLL52.110A200 jest elementem systemu LMV52 i służy do realizacji funkcji związanych z modułem O₂ (oxygen trim) w aplikacjach z palnikami nadmuchowymi (forced draft), gdzie wykorzystywany jest system LMV52.

Wejścia/wyjścia i sygnały (wg danych technicznych)

Wejścia analogowe

• Czujnik temperatury powietrza nawiewanego: Pt1000 / LG-Ni1000
• Czujnik temperatury spalin: Pt1000 / LG-Ni1000
• QGO20: zgodnie z kartą QGO20 (odniesienie: Data Sheet N7842)

Interfejs

• Interfejs komunikacyjny: magistrala komunikacyjna dla LMV52

Podłączenie elektryczne

• Zasilanie modułu: poprzez złącze X89-01 (AC 120 V lub AC 230 V, −15% / +10%).
• Przyłącza: zaciski śrubowe do 2,5 mm² (złącze X89).
• Połączenie z QGO20: dopuszczalna długość przewodu ≤ 10 m; przekroje żył zgodnie z opisem QGO (skręcane pary).

Dane techniczne

• Napięcie zasilania (X89-01): AC 120 V lub AC 230 V (−15% / +10%)
• Częstotliwość: 50/60 Hz ±6%
• Pobór mocy: ok. 4 VA
• Stopień ochrony: IP54 (obudowa zamknięta)
• Klasa bezpieczeństwa: I, z częściami wg II (DIN EN 60730-1)
• Połączenie (X89): zaciski śrubowe do 2,5 mm²
• Długość przewodu do QGO20: ≤ 10 m

Warunki środowiskowe (dla komponentów LMV5)

• Temperatura (magazynowanie / transport / praca): -20…+60°C
• Wilgotność: < 95% r.h.
• Wysokość instalacji: maks. 2 000 m n.p.m.
• Uwaga: niedopuszczalne są kondensacja, oblodzenie oraz wnikanie wody.

Wymiary

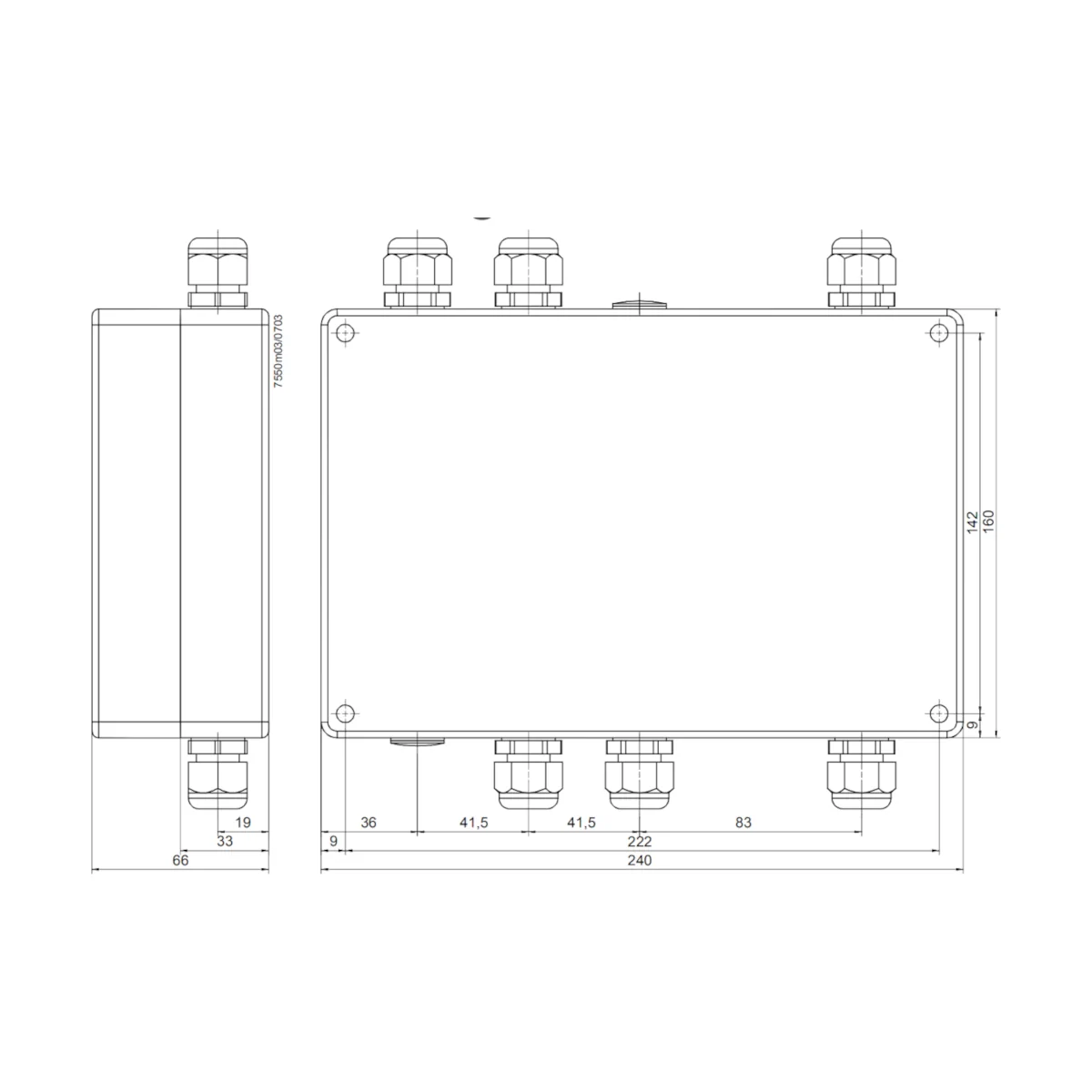

• Wymiary obudowy (wg rysunku wymiarowego): ok. 240 × 160 × 66 mm

Podsumowanie

Siemens PLL52.110A200 to moduł O₂ przeznaczony do współpracy z LMV52, z zasilaniem AC 120/230 V, poborem mocy ok. 4 VA i obudową IP54. Umożliwia podłączenie czujników temperatury Pt1000 / LG-Ni1000 oraz współpracę z QGO20 (z ograniczeniem długości przewodu do 10 m), stanowiąc dedykowany element systemu do realizacji funkcji związanych z modułem O₂ w aplikacjach przemysłowych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt jest elementem systemu sterowania palnikiem i modułem O2 serii LMV5/LMV52, przeznaczonym do integracji w urządzeniach OEM zgodnie z dokumentacją producenta.
• Posiada oznaczenie CE oraz deklarowaną zgodność z wymaganiami odpowiednich dyrektyw i norm dla tej rodziny produktów. W dokumentacji wskazano także zgodność połączeń elektrycznych LMV5 i PLL5 z EN 60335-2-102.
• Montaż, podłączenie, uruchomienie i serwis mogą wykonywać wyłącznie wykwalifikowani specjaliści, zgodnie z dokumentacją producenta oraz lokalnymi przepisami.
• Urządzenie elektryczne niskonapięciowe. Przed montażem, podłączeniem lub pracami serwisowymi należy odłączyć zasilanie i zabezpieczyć instalację przed przypadkowym załączeniem.
• Urządzenie wolno stosować wyłącznie w sieciach z uziemieniem. Należy zapewnić prawidłowe podłączenie przewodu ochronnego PE.
• Należy stosować wyłącznie dopuszczalne napięcie zasilania i parametry elektryczne zgodne z dokumentacją producenta. Nieprawidłowe zasilanie lub okablowanie może spowodować uszkodzenie modułu albo nieprawidłową pracę systemu spalania.
• Stopień ochrony obudowy wynosi IP54 tylko przy zamkniętej obudowie. Nie dopuszczać do otwartej pracy urządzenia w warunkach narażenia na kurz, wilgoć lub wodę.
• Niedopuszczalne są: kondensacja, oblodzenie oraz wnikanie wody do urządzenia. Produkt należy użytkować i przechowywać wyłącznie w warunkach środowiskowych określonych przez producenta.
• Zakres temperatury dla przechowywania, transportu i pracy wynosi od -20°C do +60°C. Maksymalna wilgotność względna: 95%. Maksymalna wysokość instalacji: 2000 m n.p.m.
• Połączenia kablowe należy wykonywać zgodnie z dokumentacją. Dla połączeń z czujnikiem QGO20 obowiązuje maksymalna długość przewodu 10 m, a przewody analogowe należy prowadzić jako skręcane pary zgodnie z wymaganiami producenta.
• Moduł współpracuje z czujnikami temperatury typu Pt1000 / LG-Ni1000 oraz z interfejsem komunikacyjnym dla LMV52. Należy stosować wyłącznie kompatybilne elementy przewidziane przez producenta.
• Nie należy samodzielnie modyfikować urządzenia, jego połączeń ani parametrów systemu. Wszelkie zmiany mogą wpływać na bezpieczeństwo pracy instalacji spalania.
• Po zakończeniu eksploatacji produkt należy zutylizować zgodnie z lokalnymi przepisami dotyczącymi zużytego sprzętu elektrycznego i elektronicznego.
