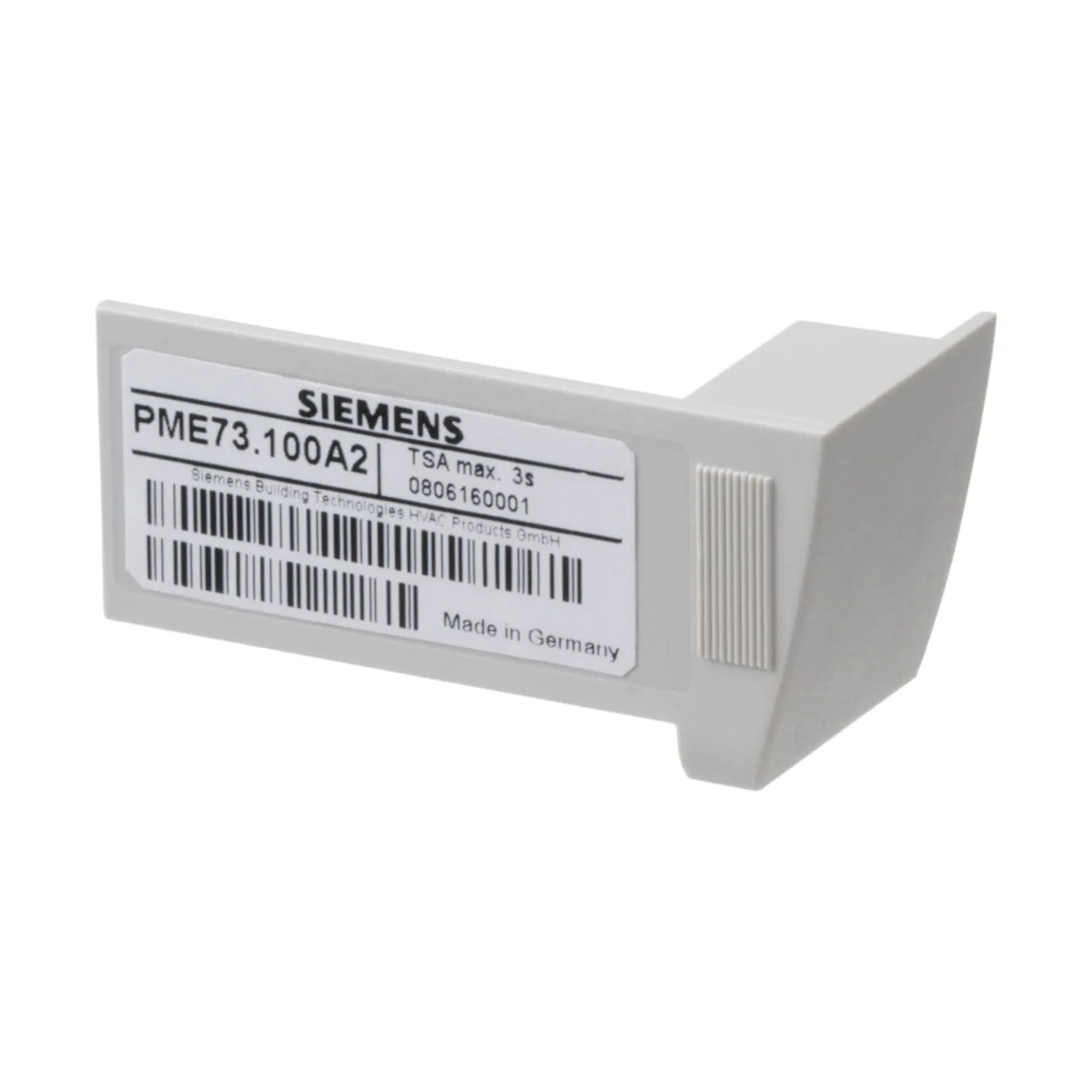

PME71.111A2 Moduł programowy do LME71.., palniki nadmuchowe 1-stopniowe lub modulowane

PME71.111A2 to moduł programowy (PME7) przeznaczony do współpracy z podstawową jednostką sterującą LME7. Moduł dostarcza sekwencje programu palnika dla nadmuchowych palników gazowych i jest zasilany z sieci 230 V AC. Wersja PME71.111A2 jest przeznaczona do użycia z LME71.000A2.

Najważniejsze cechy

• Producent: Siemens
• Model: PME71.111A2
• Typ: moduł programowy do sterownika palnika (PME7) – akcesorium do LME7
• Napięcie zasilania: 230 V AC
• Kompatybilność: do użycia z LME71.000A2
• Program palnika: nadmuchowy palnik gazowy (forced draft burner gas program)
• Tryb pracy palnika: 1-stopniowy lub 1-stopniowy modulowany
• Obsługa palnika pilotowego: tak – jednoczesna/naprzemienna praca palnika pilotowego (simultaneous/alternating)
• Programowalny czas sekwencji: tak
• POC (kontrola domknięcia zaworu / proof of closure): tak
• Valve proving (sprawdzenie szczelności zaworów): nie

Zastosowanie

PME71.111A2 stosuje się jako wymienny moduł programu w systemie opartym o sterownik palnika LME71.000A2, gdy wymagany jest program dla nadmuchowego palnika gazowego z pracą 1-stopniową lub 1-stopniową modulowaną oraz obsługą palnika pilotowego.

Funkcje programu (wg konfiguracji PME71.111A2)

• 1-stopniowy lub 1-stopniowy modulowany tryb pracy palnika.
• Obsługa palnika pilotowego w trybie jednoczesnym lub naprzemiennym.
• Programowalne czasy sekwencji (control sequence programmable time).
• POC – kontrola domknięcia zaworu (proof of closure).
• Brak obsługi dla: 2-stopniowej pracy, valve proving, modulacji przez siłownik oraz modulacji przez wentylator PWM w tym wariancie.

Dane techniczne

• Napięcie zasilania: 230 V AC
• Przeznaczenie: moduł programowy dla jednostki bazowej LME7

Podsumowanie

Siemens PME71.111A2 to moduł programowy do LME71.000A2, zapewniający program dla nadmuchowych palników gazowych z pracą 1-stopniową (także 1-stopniową modulowaną), obsługą palnika pilotowego, programowalnymi czasami sekwencji oraz funkcją POC. Jest to wariant zasilany z 230 V AC, przeznaczony do rozwiązań, w których nie jest wymagana funkcja valve proving ani praca 2-stopniowa.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt jest przeznaczony do stosowania wyłącznie z jednostką bazową LME71.000A2 przy napięciu zasilania 230 V AC.
• Element systemu sterowania palnikiem przeznaczony do zastosowań zgodnych z dokumentacją producenta oraz odpowiednimi normami dla automatyki palnikowej.
• Montaż, konfigurację, uruchomienie, wymianę i serwis należy wykonywać wyłącznie przez autoryzowany lub wykwalifikowany personel, zgodnie z dokumentacją producenta.
• Przed rozpoczęciem montażu, podłączenia lub prac serwisowych należy odłączyć zasilanie urządzenia. Nieprzestrzeganie tej zasady grozi porażeniem prądem oraz uszkodzeniem funkcji bezpieczeństwa.
• Wszystkie ostrzeżenia, uwagi bezpieczeństwa i informacje techniczne z dokumentacji podstawowej LME7 (P7105) mają zastosowanie również do tego modułu programowego.
• Produkt należy stosować wyłącznie w przewidzianym systemie sterowania palnikiem i tylko w konfiguracji dopuszczonej przez producenta. Nieprawidłowy dobór modułu do jednostki bazowej może spowodować nieprawidłowe działanie układu.
• Produkt należy chronić przed kondensacją, oblodzeniem oraz wnikaniem wody. Nieprzestrzeganie tych wymagań grozi uszkodzeniem funkcji bezpieczeństwa i porażeniem prądem.
• Urządzenie należy eksploatować wyłącznie w dopuszczalnych warunkach środowiskowych: podczas pracy od -40 do +60°C, wilgotność względna poniżej 95%, wysokość instalacji maks. 2000 m n.p.m.
• Stopień ochrony jednostki sterującej wynosi IP00, dlatego producent palnika lub kotła musi zapewnić co najmniej IP40 poprzez odpowiedni sposób zabudowy.
• Należy stosować zewnętrzne zabezpieczenie pierwotne maks. 6,3 A, zwłoczne. Jeśli bezpiecznik zewnętrzny zadziała wskutek przeciążenia lub zwarcia na zaciskach, jednostka LME7 musi zostać wymieniona.
• Przewody oraz przekroje połączeń należy dobrać zgodnie z dokumentacją producenta i warunkami środowiskowymi. Minimalny przekrój przewodów wynosi 0,75 mm².
• Po osiągnięciu projektowanej trwałości układu, wynoszącej 250 000 cykli startu palnika lub około 10 lat eksploatacji w normalnych warunkach pracy, urządzenie powinno zostać wymienione przez autoryzowany personel.

Pliki do pobrania:
PME71.111A2 Karta katalogowa
