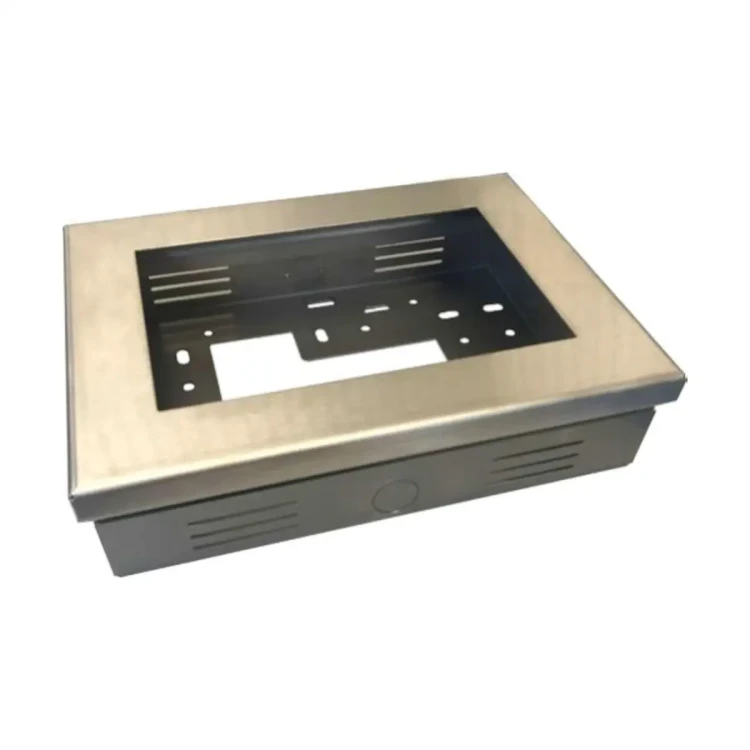

PXA.S30 Zestaw do montażu naściennego paneli PXM30x

PXA.S30 to zestaw montażowy firmy Siemens przeznaczony do montażu natynkowego panelu dotykowego PXM30.E (Desigo™ Control Point). Umożliwia instalację urządzenia m.in. na drzwiach szaf/paneli lub na ścianie. Akcesorium jest zamawiane oddzielnie.

Najważniejsze cechy

• Producent: Siemens
• Model: PXA.S30
• Typ: zestaw montażowy (akcesorium)
• Przeznaczenie: montaż natynkowy panelu dotykowego PXM30.E
• Numer katalogowy (Stock number): S55842-Z123
• Uwagi: akcesoria muszą być zamawiane oddzielnie

Zastosowanie

PXA.S30 służy do przygotowania i wykonania montażu natynkowego panelu PXM30.E – jako element instalacyjny wspierający montaż urządzenia na powierzchniach takich jak drzwi paneli/rozdzielnic lub ściany.

Montaż

• Zestaw przeznaczony jest do montażu natynkowego panelu PXM30.E.
• Instrukcje montażowe są nadrukowane na opakowaniu urządzenia.

Podsumowanie

Siemens PXA.S30 to dedykowany zestaw montażowy umożliwiający instalację natynkową panelu dotykowego PXM30.E w aplikacjach wymagających montażu na powierzchni (np. drzwi paneli lub ściana).

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt jest przeznaczony wyłącznie do montażu jednostek operatorskich PXM30-1 lub PXM30.E na ścianie albo na drzwiach szafy/panelu.
• Montaż należy wykonywać zgodnie z dokumentacją producenta oraz z zachowaniem właściwych wymiarów montażowych i szablonu wiercenia.
• Podczas montażu należy zapewnić wymaganą temperaturę otoczenia dla zamontowanego panelu dotykowego PXM30-1 lub PXM30.E.
• Duży otwór na przewód panelu dotykowego należy przygotować w sposób bezpieczny; po wykonaniu otworu należy usunąć ostre krawędzie lub zastosować odpowiednie zabezpieczenie krawędzi.
• Nie pozostawiać ostrych, niezabezpieczonych krawędzi w miejscu prowadzenia przewodu, ponieważ może to spowodować uszkodzenie kabla.
• Przy mocowaniu szyn DIN do tylnej strony drzwi panelu należy dobrać sposób montażu do wymaganej wytrzymałości mechanicznej i masy instalowanego urządzenia.
• Lekkie urządzenia mogą być mocowane bez dodatkowego wiercenia wyłącznie wtedy, gdy zapewniona jest wystarczająca wytrzymałość mechaniczna mocowania.
• Do montażu stacji automatyki wymagane są szyny mocowane dodatkowymi śrubami.
• Szyny DIN należy montować poziomo lub pionowo wyłącznie przy użyciu przewidzianych punktów mocowania i dostarczonych śrub.
• Nie stosować produktu do innych urządzeń ani zastosowań niż przewidziane przez producenta.
