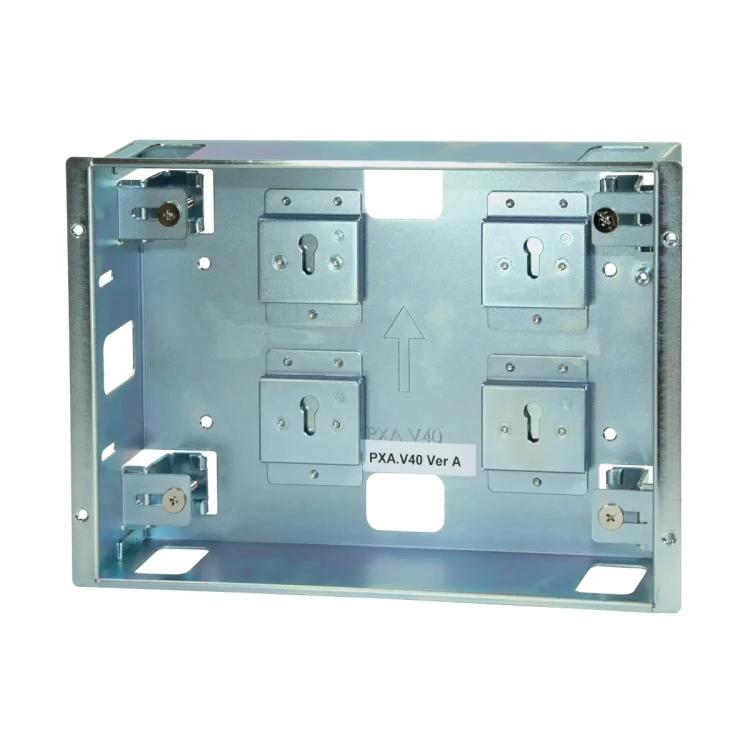

PXA.V40 Ramka do montażu naściennego paneli PXM40x

PXA.V40 to dedykowana ramka do montażu na ścianie dla paneli dotykowych Siemens Desigo™ Control Point w rozmiarze 10.1”. Umożliwia instalację panelu w zagłębieniu ściennym, zapewniając estetyczne i solidne osadzenie urządzenia. Ramka jest zamawiana oddzielnie jako akcesorium.

Najważniejsze cechy

• Producent: Siemens
• Model: PXA.V40
• Typ: ramka do montażu na ścianie (akcesorium)
• Przeznaczenie: montaż panelu w zagłębieniu ściennym
• Kompatybilność: panele PXM40.E oraz PXM40-1
• Numer magazynowy: S55842-Z119
• Materiał / wykończenie: stalowy, cynkowany
• Waga (bez / z opakowaniem): 1206 / 1640 g

Zastosowanie

Ramka PXA.V40 służy do montażu ściennego paneli dotykowych Desigo™ Control Point (wariant 10.1”) w zagłębieniu ściennym. Jest stosowana wszędzie tam, gdzie panel ma pełnić funkcję lokalnego punktu obsługi instalacji lub obsługi pomieszczeniowej.

Kompatybilność

• PXM40.E – panel dotykowy BACnet/IP (z zintegrowanym serwerem)
• PXM40-1 – panel dotykowy (klient web)

Montaż

• Panele dotykowe mogą być montowane na ścianie w zagłębieniu przy użyciu ramek instalacyjnych zamawianych oddzielnie.
• PXA.V40 jest ramką przeznaczoną do takiego montażu dla modeli PXM40.E oraz PXM40-1.

Wymiary

• Wymiary zewnętrzne ramki: 286 × 190,4 mm
• Głębokość: 57,2 mm
• Szablon panelu: 266 × 172 mm
• Szablon zagłębienia: 266 × 191 mm

Dane techniczne (obudowa)

• Wykonanie: stalowy, cynkowany
• Waga (bez / z opakowaniem): 1206 / 1640 g

Podsumowanie

Siemens PXA.V40 to solidna, stalowa ramka do montażu na ścianie, przeznaczona do estetycznego osadzenia paneli PXM40.E i PXM40-1 w zagłębieniu ściennym. Jako dedykowane akcesorium ułatwia przygotowanie instalacji i zapewnia poprawne dopasowanie wymiarów montażowych.

Pliki do pobrania:
PXA.V40 Karta katalogowa
