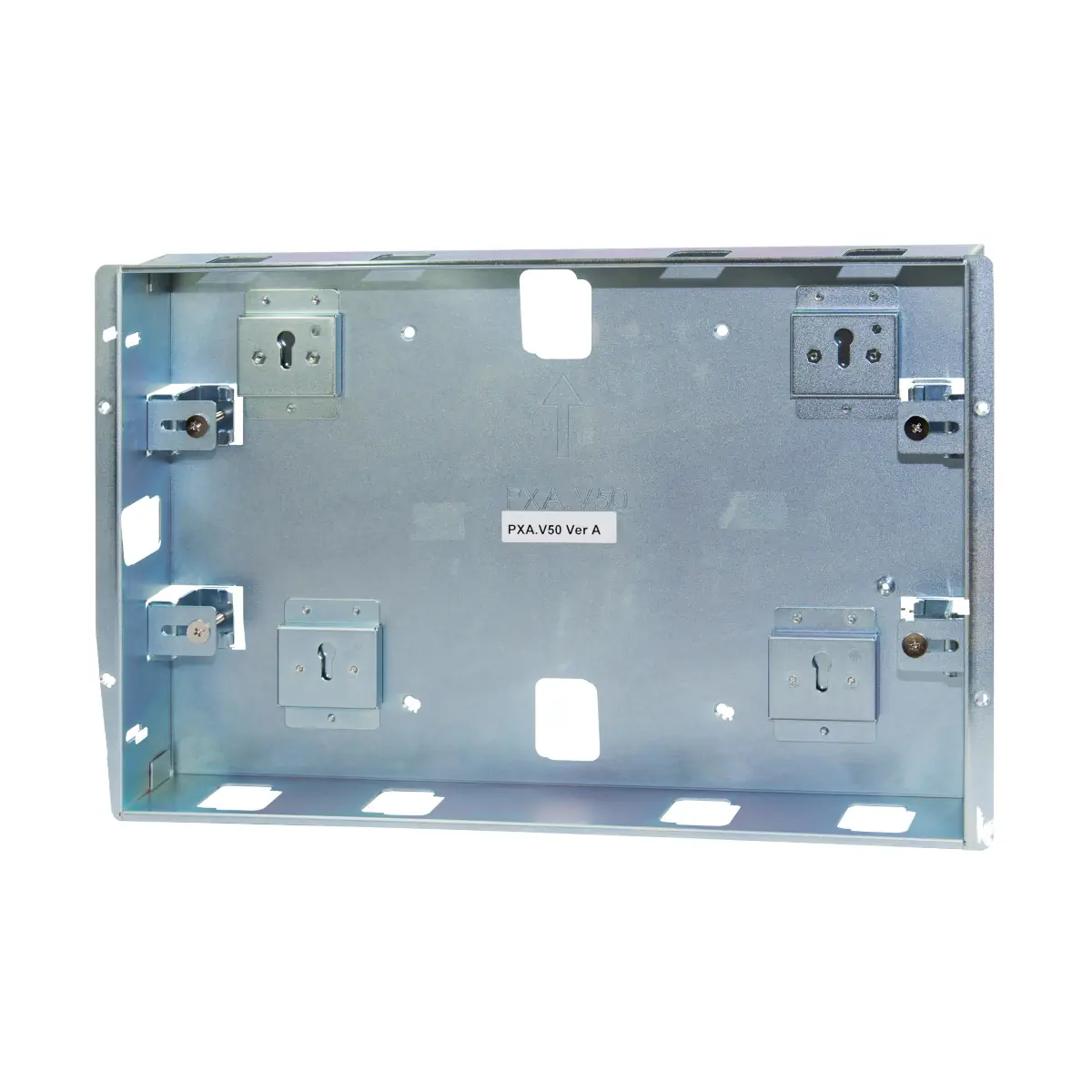

PXA.V50 Ramka do montażu naściennego paneli PXM50x

PXA.V50 to ramka montażowa do instalacji na ścianie, przeznaczona do paneli dotykowych Desigo™ Control Point w rozmiarze 15,6”. Umożliwia montaż panelu w zagłębieniu ściennym i jest zamawiana oddzielnie. Ramka wykonana jest ze stali cynkowanej, co zapewnia trwałość w typowych zastosowaniach automatyki budynkowej.

Najważniejsze cechy

• Producent: Siemens
• Model: PXA.V50
• Typ: ramka do montażu na ścianie (montaż w zagłębieniu ściennym)
• Kompatybilność: panele PXM50.E oraz PXM50-1
• Numer magazynowy: S55842-Z120
• Materiał / wykończenie: stal, cynkowana
• Montaż: montaż na ścianie z użyciem ramki instalacyjnej

Zastosowanie

Ramka PXA.V50 służy do montażu paneli PXM50.E i PXM50-1 na ścianie w wykonanym zagłębieniu. Jest dedykowanym akcesorium montażowym dla paneli Desigo™ Control Point o przekątnej 15,6”.

Wymiary (mm)

• Wymiary ramki (szer. x wys. x gł.): 414 x 260 x 60,2
• Szablon panelu (wycięcie): 395 x 240
• Szablon zagłębienia (wycięcie): 395 x 261

Dane techniczne

• Kolor / materiał: stalowy, cynkowany
• Masa bez / z opakowaniem: 2104 / 2917 g

Podsumowanie

Siemens PXA.V50 to dedykowana, stalowa ramka do montażu ściennego, która umożliwia estetyczną instalację paneli PXM50.E i PXM50-1 w zagłębieniu ściennym. To właściwy wybór, gdy panel 15,6” ma pracować jako lokalny punkt obsługi w instalacjach automatyki budynkowej.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt jest akcesorium montażowym przeznaczonym wyłącznie do montażu na ścianie paneli PXM50.E oraz PXM50-1.
• Montaż należy wykonywać zgodnie z dokumentacją producenta oraz z zachowaniem odpowiednich krajowych regulacji dotyczących bezpieczeństwa. Nieprzestrzeganie tych wymagań może skutkować zranieniem personelu i zniszczeniem mienia.
• Produkt jest przeznaczony do montażu w zagłębieniach ściennych. Należy stosować właściwy sposób montażu oraz odpowiednie wymiary wycięcia montażowego zgodnie z dokumentacją producenta.
• Produkt należy stosować wyłącznie zgodnie z przeznaczeniem i tylko z kompatybilnymi panelami wskazanymi przez producenta.
• Przed montażem należy upewnić się, że warunki otoczenia są zgodne z wymaganiami producenta dla miejsca instalacji.
• Produkt wykonany jest ze stali cynkowanej. Podczas montażu należy zachować ostrożność, aby uniknąć urazów mechanicznych.

Pliki do pobrania:
PXA.V50 Karta katalogowa
