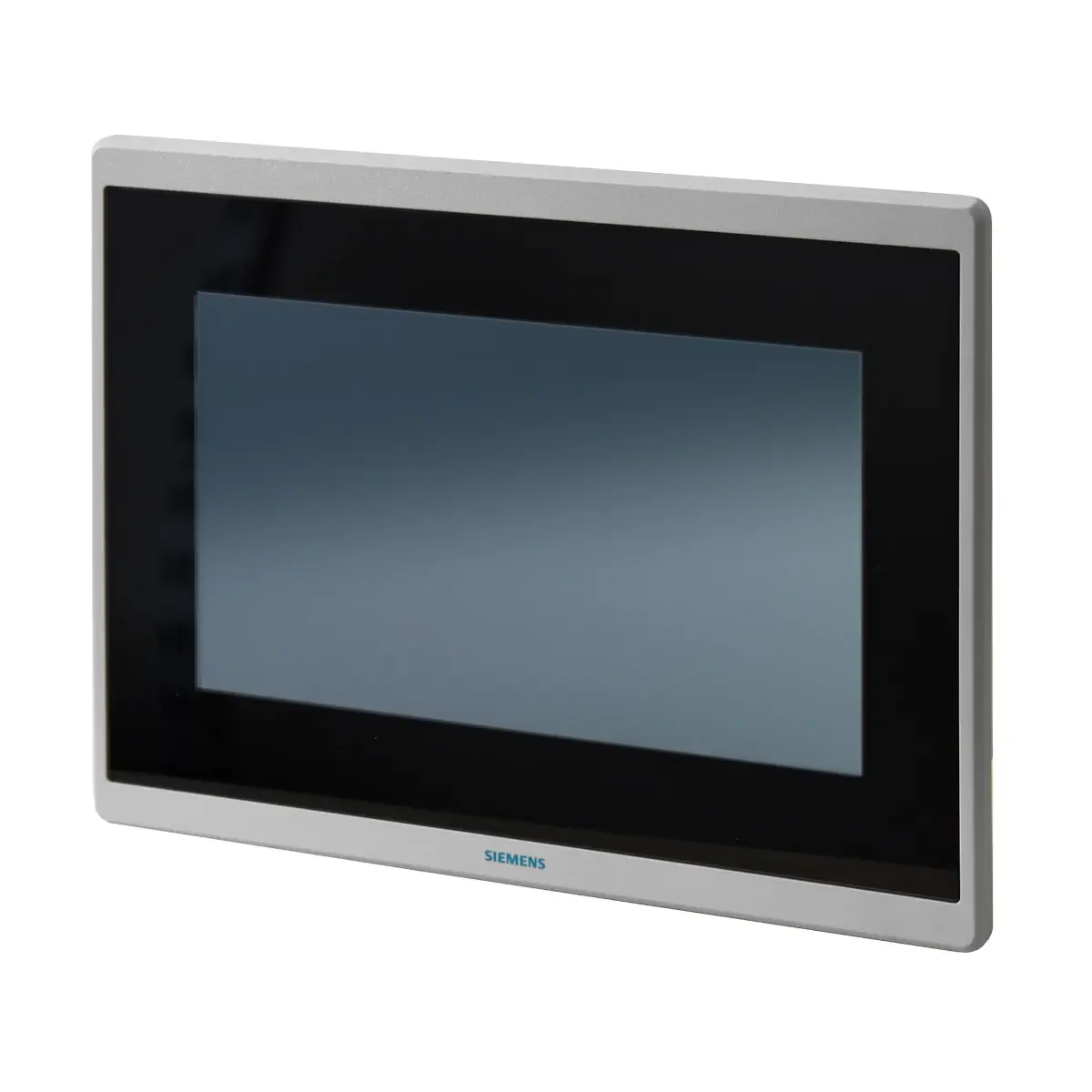

PXM30.E Panel dotykowy BACnet/IP 7" (ze zintegrowanym serwerem)

PXM30.E to wysokiej jakości panel dotykowy 7,0" z rodziny Desigo™ Control Point, przeznaczony do lokalnej obsługi technicznej instalacji oraz obsługi pomieszczeniowej. Urządzenie jest zoptymalizowane do automatyki budynkowej Desigo i systemów sterowania, a w wersji PXM30.E oferuje zintegrowany web serwer oraz interfejs BACnet/IP, umożliwiając połączenie wyszukiwarki sieciowej HTML5 bezpośrednio do panelu. Zasilanie panelu realizowane jest napięciem AC 24 V lub DC 24 V.

Najważniejsze cechy

• Producent: Siemens
• Model: PXM30.E
• Numer magazynowy: S55623-H128
• Rodzina: Desigo™ Control Point
• Ekran: 7" TFT, 1024 x 600, pojemnościowy ekran dotykowy, 16,2 mln kolorów
• Wbudowany web serwer oraz interfejs BACnet/IP (BACnet over UDP/IP)
• Podstawowa obsługa i prezentacja funkcji instalacji: alarmy, programy czasowe, kalendarze, wartości zadane, aktualne wartości
• Możliwość projektowania własnych grafik przy pomocy narzędzia ABT Site
• Diody LED do sygnalizacji alarmów, gdy ekran jest nieaktywny
• Montaż: na drzwiach/elewacji szafy sterowniczej (kompaktowa budowa, niewielka głębokość)
• Zasilanie: AC 24 V lub DC 24 V

Zastosowanie

PXM30.E jest skalowalnym panelem dotykowym do obsługi instalacji automatyki budynkowej, przeznaczonym m.in. do:

• obsługi instalacji przez inżynierów (lokalna obsługa techniczna),
• obsługi pomieszczeń przez użytkowników końcowych,
• zastosowań w obiektach takich jak biura i pokoje konferencyjne (również większe obszary, np. piętra).

Funkcje i obsługa

• Prezentacja i sterowanie funkcjami instalacji z poziomu ekranu dotykowego (m.in. alarmy, harmonogramy, kalendarze, nastawy i wartości bieżące).
• Konfigurowalne ustawienia użytkownika (po zalogowaniu), w tym: jasność, format czasu (24/12), 8 wariantów formatu daty oraz wybór języka.
• Obsługa 20 języków (m.in. polski; domyślnie angielski).
• Klawiatura ekranowa w stylu urządzeń komercyjnych (smartfon/tablet).
• Automatyczne wylogowanie: 5, 10, 15, 30, 45 lub 60 minut (z możliwością powstrzymania automatycznego wylogowania z przyczyn technicznych).
• Wygaszacz ekranu: aktywny po 15 minutach (ustawienie domyślne: włączony).
• Alarm LED: dioda LED w prawym górnym rogu sygnalizuje niepotwierdzone alarmy.

Interfejsy i komunikacja

• Ethernet: RJ45 (ekranowane), 10/100 Mbps (autodetekcja), 100BASE-TX (IEEE 802.3)
• Protokół: BACnet over UDP/IP
• Izolacja galwaniczna masy (Ethernet): tak
• USB 2.0: gniazdo Type B (urządzenie), 12 MBit/s, zabezpieczenie przed przepięciami i przeciążeniem: tak, izolacja galwaniczna masy: nie

Dane techniczne

• Napięcie robocze: bardzo niskie napięcie SELV lub PELV wg HD384
• Zasilanie: AC 24 V ±20% (SELV/PELV) / DC 24 V ±15% (SELV/PELV)
• Częstotliwość: 50/60 Hz
• Maksymalny pobór mocy: max. 29 VA (przy AC 24 V) / max. 17 W (przy DC 24 V)
• Procesor: Texas Instruments AM5727, 1,5 GHz, dwurdzeniowy
• Pamięć: 8 GB eMMC, 2 GB SDRAM (DDR3L)
• Wyświetlacz: 7", TFT, 1024 x 600, 16,2 mln kolorów
• Kąt widzenia H/V: 120 / 110°
• Podświetlenie: LED, regulacja natężenia
• Stopień ochrony obudowy (EN 60529): przód IP54, tył IP20
• Maks. wysokość nad poziomem morza: 3000 m
• Waga (bez/z opakowaniem): 1117 / 1745 g

Podłączenie zasilania i zaciski

• Podłączenie zasilania: do wtykowego bloku zacisków śrubowych.
• Maksymalny przekrój przewodu do zacisków: 2,5 mm²
• Długość ściągniętej izolacji: 6…7,5 mm
• Maksymalny moment dokręcania: 0,6 Nm
• Zabezpieczenie zewnętrzne (EU) dla AC/DC 24 V: zwłoczny bezpiecznik topikowy max. 10 A lub wyłącznik nadprądowy max. 13 A (char. B, C, D wg EN 60898) lub transformator z ograniczeniem prądowym max. 10 A

Warunki otoczenia

• Transport (EN 60721-3-2), klasa 2K3: -25…70°C, 5…90% wilgotności
• Praca (EN 60721-3-3), montaż na ścianie, klasa 3K4: 0…40°C, 5…90% (bez kondensacji)
• Praca (EN 60721-3-3), montaż na szafie, klasa 3K5: 0…50°C, 5…90% (bez kondensacji)

Montaż i uruchomienie

• Typ montażu: panel zaprojektowany do montażu na elewacji/drzwiach szaf sterowniczych.
• Wymiary wycięcia (szablon): 181 mm x 116 mm
• Uruchomienie: bez narzędzi; parametry sieciowe mogą być wprowadzane bezpośrednio do urządzenia.
• Identyfikacja urządzenia: unikalny numer identyfikacyjny wydrukowany na zdejmowanej etykiecie z kodem kreskowym.

Konserwacja

• Konserwacja: urządzenie nie wymaga konserwacji.
• Czyszczenie: kurz z wyświetlacza można usuwać ściereczkami do smartfonów, wilgotną szmatką i/lub tkaniną z mikrofibry.
• Aktualizacja firmware’u: za pomocą ABT Site (inicjowane przez użytkownika) przez Ethernet lub USB.
• Naprawa: urządzenia nie są naprawiane – wymieniane są całe jednostki.

Podsumowanie

Siemens PXM30.E to 7-calowy panel dotykowy Desigo Control Point do lokalnej obsługi instalacji, wyposażony w zintegrowany web serwer oraz komunikację BACnet/IP (BACnet over UDP/IP). Wysoka rozdzielczość ekranu, sygnalizacja alarmów diodą LED, możliwość tworzenia własnych grafik w ABT Site oraz zasilanie AC/DC 24 V czynią go praktycznym rozwiązaniem do sterowania i prezentacji funkcji instalacji w szafach sterowniczych.

Pliki do pobrania:
PXM30.E Karta katalogowa
PXM30.E Instrukcja obsługi
