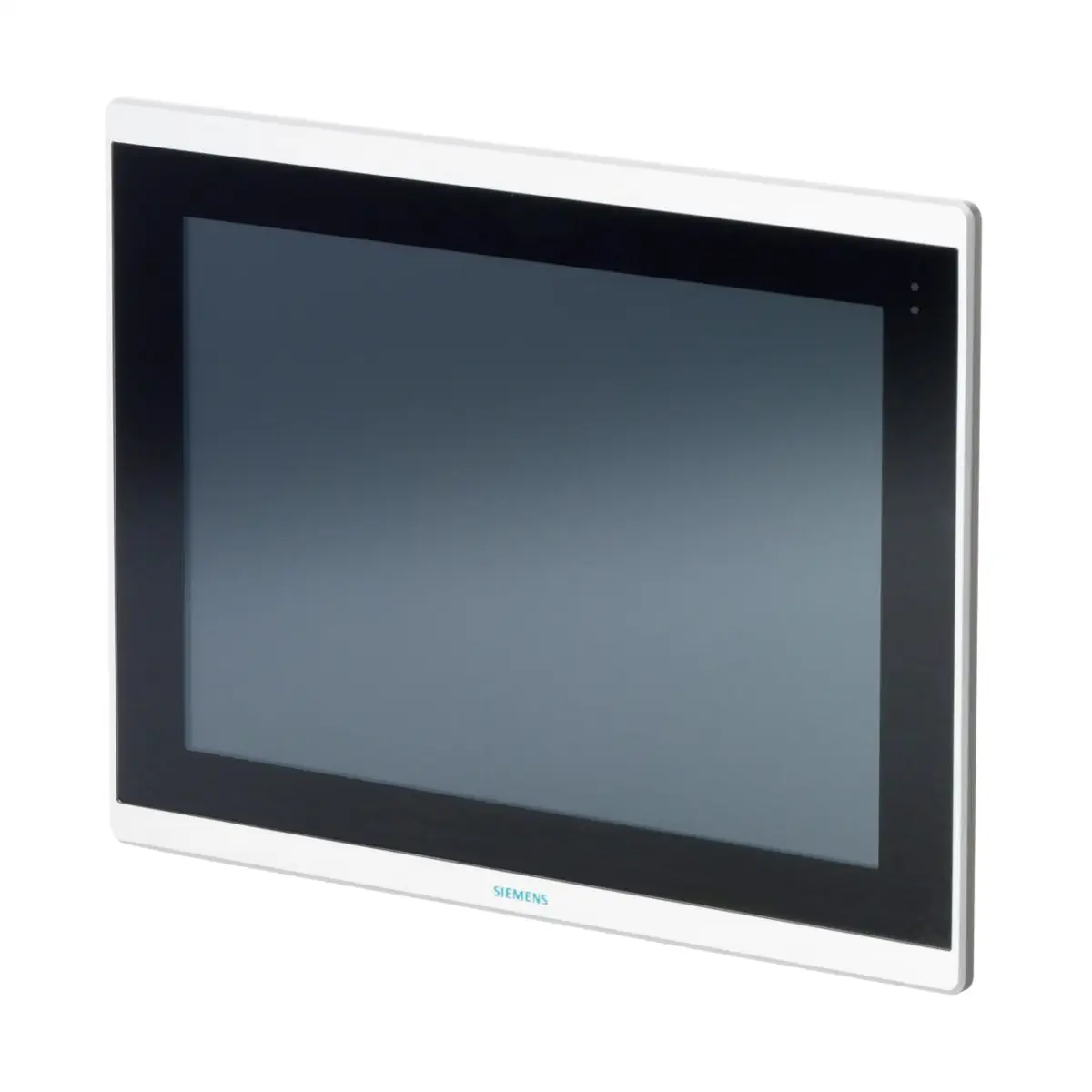

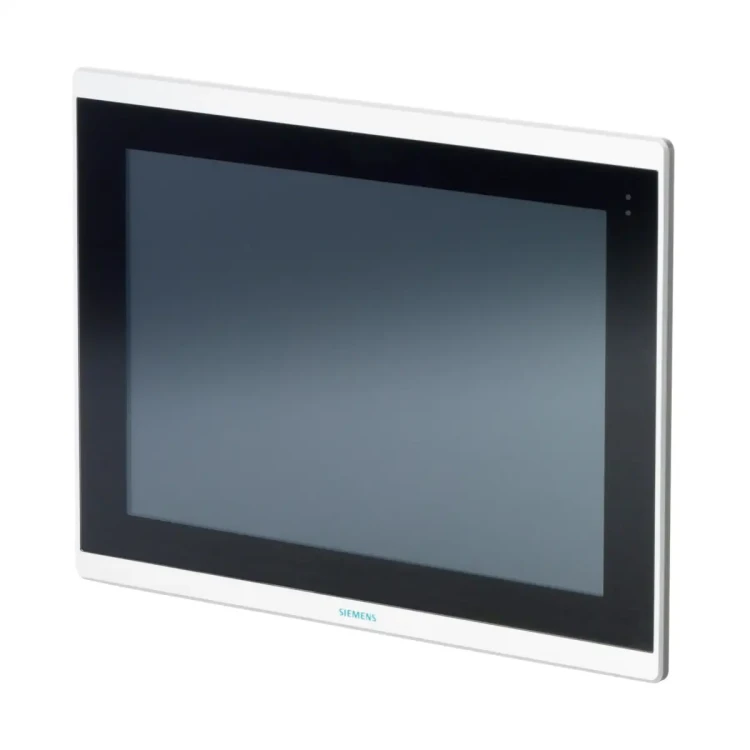

PXM40.E Panel dotykowy BACnet/IP 10,1" (ze zintegrowanym serwerem)

PXM40.E to wysokiej jakości panel dotykowy Desigo™ Control Point o przekątnej 10,1”, przeznaczony do lokalnej obsługi technicznej instalacji oraz obsługi pomieszczeniowej w systemach automatyki budynkowej. Wersja PXM40.E pracuje w sieci BACnet/IP i posiada zintegrowany serwer Web z interfejsem HTML5.0, co ułatwia dostęp i prezentację funkcji instalacji (np. alarmów, harmonogramów czy wartości zadanych).

Najważniejsze cechy

• Producent: Siemens
• Model: PXM40.E
• Numer magazynowy: S55623-H129
• Typ: panel dotykowy BACnet/IP z zintegrowanym serwerem
• Interfejs web: HTML5.0 (zintegrowany w panelu)
• Wyświetlacz: 10,1”, pojemnościowy ekran dotykowy, wysoka rozdzielczość
• Sygnalizacja alarmów: dioda LED (sygnalizacja niepotwierdzonych alarmów, gdy ekran jest nieaktywny)
• Montaż: na drzwiach szafy sterowniczej; możliwy montaż na ścianie z ramką instalacyjną (zamawianą oddzielnie)
• Zasilanie: AC 24 V / DC 24 V lub Power over Ethernet (PoE)

Zastosowanie

PXM40.E jest zoptymalizowany do lokalnej obsługi automatyki budynkowej Desigo oraz systemów sterowania. Panel jest skalowalny i może być używany m.in. do:

• obsługi instalacji przez inżynierów,
• obsługi zróżnicowanych pomieszczeń przez użytkowników końcowych,
• zastosowań w obiektach takich jak biura, pokoje konferencyjne, a także całe piętra,
• zdalnego dostępu w małych projektach poprzez zintegrowany interfejs web.

Funkcje obsługowe

Podstawowa obsługa i prezentacja instalacji

• obsługa alarmów,
• programy czasowe i kalendarze,
• ustawianie wartości zadanych,
• wyświetlanie aktualnych wartości.

Grafiki użytkownika

• możliwość projektowania własnych grafik przy pomocy narzędzia ABT Site.

Ustawienia panelu (po zalogowaniu)

• Jasność: ustawianie odpowiedniej jasności ekranu
• Format czasu: 24- lub 12-godzinny (am/pm)
• Format daty: 8 możliwych wariantów
• Język: obsługa 20 języków (domyślnie angielski; dostępny m.in. polski)
• Klawiatura: sposób użycia jak w komercyjnych urządzeniach dotykowych (smartfon/tablet)
• Automatyczne wylogowywanie: 5, 10, 15, 30, 45 lub 60 minut (z możliwością powstrzymania automatycznego wylogowania z powodów technicznych)
• Wygaszacz ekranu: aktywny po 15 minutach (ustawienie domyślne: On)

Alarm LED

Dioda LED w prawym górnym rogu ekranu dotykowego sygnalizuje niepotwierdzone alarmy.

Komunikacja i interfejsy

• Ethernet: RJ45 (ekranowane), 100BASE-TX (IEEE 802.3), 10/100 Mbps (autodetekcja)
• Protokół: BACnet over UDP/IP
• Izolacja galwaniczna masy (Ethernet): tak
• USB 2.0: gniazdo Typ B (urządzenie), 12 MBit/s
• Zabezpieczenie USB: przełącznik zabezpieczający przed przepięciami i przeciążeniem (tak)
• Izolacja galwaniczna masy (USB): nie
• Przycisk: Reset

Zasilanie

• Napięcie robocze: AC 24 V ±20% (SELV/PELV) lub DC 24 V ±15% (SELV/PELV)
• Zasilanie PoE: DC 48 V (PoE Klasa 4, metoda A); switche i injectory zgodne z IEEE 802.3at
• Częstotliwość: 50/60 Hz
• Maksymalny pobór mocy: 32 VA (AC 24 V) / 21 W (DC 24 V) / 22 VA (PoE)
• Bezpiecznik zewnętrzny (EU) przy AC/DC 24 V: zwłoczny topikowy max. 10 A lub wyłącznik nadprądowy max. 13 A (char. B, C, D wg EN 60898) lub transformator z ograniczeniem prądowym max. 10 A

Wyświetlacz

• Rozmiar: 10,1”
• Rozdzielczość: 1280 × 800
• Typ: TFT
• Liczba kolorów: 16,2 mln
• Kąt widzenia (H/V): 150° / 145°
• Podświetlenie: LED, regulacja natężenia
• Touchpad: dotykowy pojemnościowy

Elektronika

• Procesor: Texas Instruments AM5727, 1,5 GHz, dwurdzeniowy
• Pamięć: 8 GB eMMC, 2 GB SDRAM (DDR3L)

Zaciski i wymagania okablowania

• Zaciski: śrubowe, wtykowe
• Maksymalny przekrój poprzeczny kabla do zacisków: 2,5 mm²
• Długość ściągniętej izolacji: 6…7,5 mm
• Wkrętak: rozmiar 1, z uchwytem o średnicy ≤ 4,5 mm
• Maksymalny moment dokręcania: 0,6 Nm

Stopień ochrony i warunki środowiskowe

• Stopień ochrony obudowy (EN 60529): przód IP54, tył IP20
• Obsługa (montaż na ścianie): 0…40°C, wilgotność 5…90% (bez kondensacji)
• Obsługa (montaż na szafie): 0…50°C, wilgotność 5…90% (bez kondensacji)
• Transport (zapakowane): -25…70°C, wilgotność 5…90%
• Maksymalna wysokość nad poziomem morza: 3000 m

Montaż

• panel jest zaprojektowany do montażu na drzwiach szaf sterowniczych (kompaktowa budowa, nieduża głębokość),
• możliwy montaż w zagłębieniach ściennych z użyciem ramki instalacyjnej PXA.V40 (zamawianej oddzielnie; numer magazynowy S55842-Z119),
• Szablon panelu: 266 × 172 mm
• Szablon zagłębienia: 266 × 191 mm
• zasilanie podłączane jest do wtykowego bloku zacisków śrubowych (połączenie nie jest wymagane przy zasilaniu PoE).

Identyfikacja i uruchomienie

• uruchomienie możliwe bez narzędzi; parametry sieciowe można wprowadzić bezpośrednio do urządzenia,
• każde urządzenie ma unikalny numer identyfikacyjny (na zdejmowanej etykiecie z kodem kreskowym),
• firmware może być wgrany przy użyciu ABT Site przez Ethernet lub USB.

Dane obudowy

• Kolor / wykonanie: matowe aluminiowe ramki; szkło, odbijające
• Waga (bez / z opakowaniem): 1810 g / 2264 g

Podsumowanie

Siemens PXM40.E to panel dotykowy 10,1” dla Desigo, łączący wygodną lokalną obsługę instalacji z komunikacją BACnet/IP oraz zintegrowanym serwerem Web HTML5.0. Wysoka jakość ekranu, sygnalizacja alarmów LED, elastyczne zasilanie (AC/DC 24 V lub PoE) oraz możliwość tworzenia własnych grafik w ABT Site sprawiają, że jest to praktyczne rozwiązanie do sterowania i monitoringu instalacji w budynkach.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE (zgodność z wymaganiami UE). Dodatkowe dokumenty zgodności producent udostępnia w dokumentacji produktu.
• Urządzenie należy stosować zgodnie z krajowymi regulacjami dotyczącymi bezpieczeństwa. Niestosowanie się do obowiązujących przepisów może skutkować zranieniem personelu i zniszczeniem mienia.
• Model PXM40.E jest panelem dotykowym przeznaczonym do montażu na drzwiach szaf sterowniczych lub do montażu w zagłębieniu ściennym z użyciem dedykowanej ramki montażowej PXA.V40, zamawianej oddzielnie.
• Urządzenie należy zasilać wyłącznie napięciem AC 24 V ±20% (SELV/PELV), DC 24 V ±15% (SELV/PELV) albo przez PoE DC 48 V, klasa 4, metoda A. Switche i injectory PoE muszą być zgodne z IEEE 802.3at.
• Zasilanie przy AC/DC 24 V należy podłączyć do wtykowego bloku zacisków śrubowych. Połączenie to nie jest wymagane przy zasilaniu Power over Ethernet (PoE).
• Przy zasilaniu AC/DC 24 V należy stosować zewnętrzne zabezpieczenie: zwłoczny bezpiecznik topikowy maks. 10 A lub wyłącznik nadprądowy maks. 13 A o charakterystyce B, C lub D według EN 60898, albo transformator z ograniczeniem prądowym maks. 10 A.
• Podłączenia elektryczne należy wykonywać zgodnie z dokumentacją producenta. Maksymalny przekrój przewodu do zacisków wynosi 2,5 mm², długość ściągniętej izolacji 6...7,5 mm, a maksymalny moment dokręcania zacisków 0,6 Nm.
• Stopień ochrony obudowy wynosi IP54 od frontu oraz IP20 od tyłu. Tył urządzenia musi być chroniony przed dotykiem i wpływem czynników zewnętrznych zgodnie z warunkami zabudowy.
• Urządzenie należy użytkować wyłącznie w dopuszczalnych warunkach środowiskowych: przy montażu na ścianie 0...40 °C, przy montażu na szafie 0...50 °C, wilgotność 5...90% bez kondensacji.
• Produkt jest przeznaczony do użytkowania z wyposażeniem o klasie bezpieczeństwa I i II, przy stopniu zanieczyszczenia 2 oraz kategorii przepięciowej III.
• Urządzenie nie wymaga konserwacji. Do czyszczenia wyświetlacza należy używać ściereczek do smartfonów, wilgotnej szmatki lub tkaniny z mikrofibry do monitorów i okularów.
• Urządzenie nie jest naprawiane. W przypadku uszkodzenia wymienia się całe urządzenie.
• Nie wyrzucać z odpadami komunalnymi. Produkt należy utylizować jako odpad elektroniczny zgodnie z właściwą dyrektywą europejską oraz lokalnymi przepisami.
