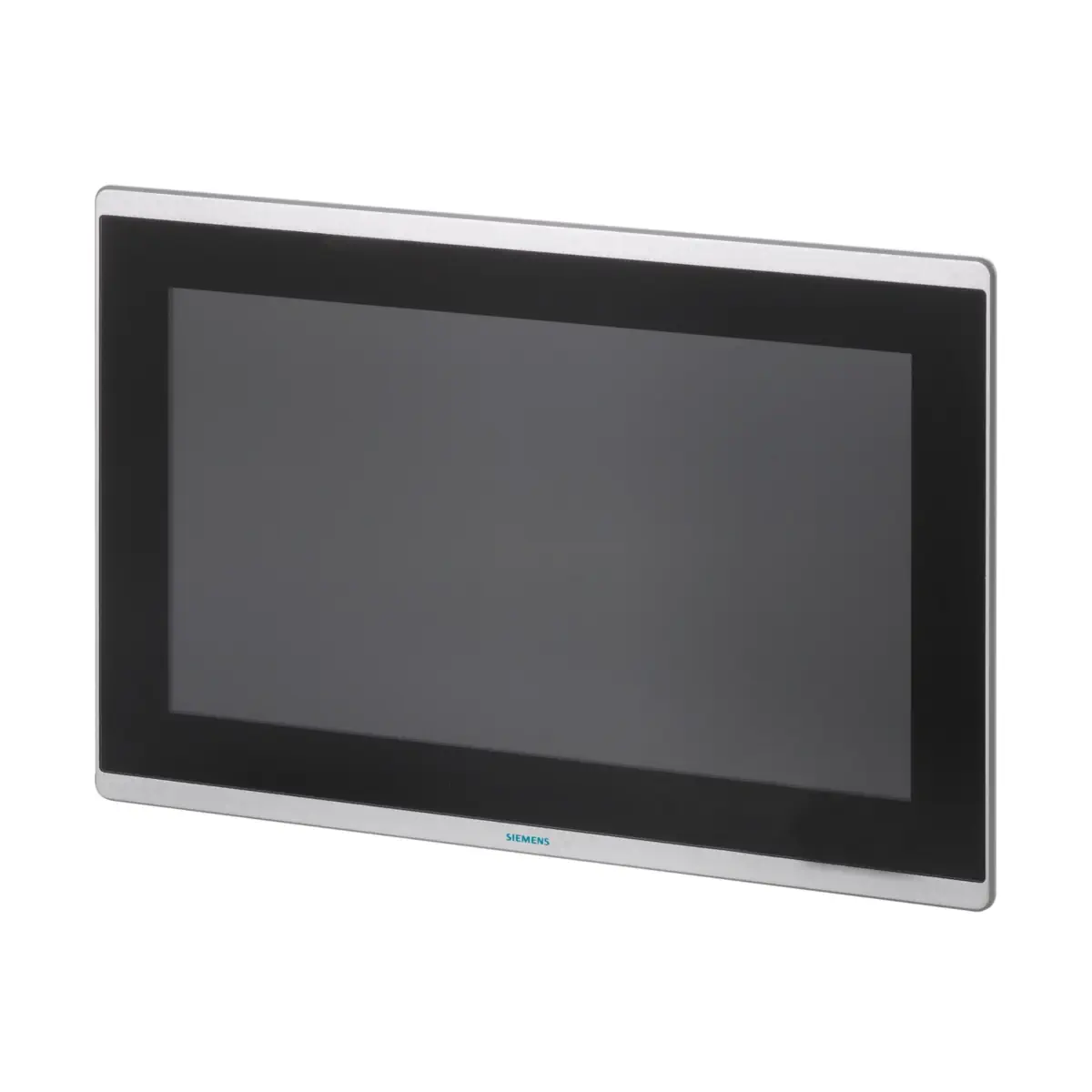

PXM50.E Panel dotykowy BACnet/IP 15,6" (ze zintegrowanym serwerem)

PXM50.E to wysokiej jakości panel dotykowy Desigo™ Control Point z ekranem 15,6”, przeznaczony do lokalnej obsługi technicznej instalacji oraz obsługi pomieszczeniowej w systemach automatyki budynkowej. Urządzenie jest zoptymalizowane do pracy z automatyką Desigo i systemami sterowania, a dzięki zintegrowanemu serwerowi Web z interfejsem HTML5.0 umożliwia również dostęp z poziomu przeglądarki internetowej. Panel może być zasilany AC 24 V, DC 24 V lub przez Power over Ethernet (PoE).

Najważniejsze cechy

• Producent: Siemens
• Model: PXM50.E
• Numer magazynowy: S55623-H130
• Rodzina: Desigo™ Control Point
• Wyświetlacz: 15,6” TFT, rozdzielczość 1366 × 768, 16,2 mln kolorów
• Ekran dotykowy: pojemnościowy
• Zintegrowany serwer Web: interfejs HTML5.0
• Sygnalizacja alarmów: dioda Alarm LED (w prawym górnym rogu) dla niepotwierdzonych alarmów, także gdy ekran jest nieaktywny
• Zastosowanie: podstawowa obsługa i prezentacja funkcji instalacji (alarmy, programy czasowe, kalendarze, wartości zadane, aktualne wartości itp.)
• Grafiki użytkownika: możliwość projektowania własnych grafik przy pomocy narzędzia ABT Site
• Montaż: na drzwiach szafy sterowniczej (kompaktowa głębokość) lub w zagłębieniach ściennych z ramką instalacyjną (zamawianą oddzielnie)

Zastosowanie

PXM50.E jest panelem dotykowym przeznaczonym do skalowalnej obsługi instalacji – zarówno przez inżynierów, jak i użytkowników końcowych. Sprawdza się m.in. w biurach, pokojach konferencyjnych oraz w obsłudze większych obszarów (np. pięter). Zdalny dostęp dla małych projektów jest dostępny przez zintegrowany interfejs web.

Funkcje i ustawienia użytkownika

• Jasność: regulacja jasności ekranu
• Format czasu: 24-godzinny lub 12-godzinny (am/pm)
• Format daty: 8 możliwych wariantów
• Języki obsługi: 20 języków (domyślnie angielski): angielski, arabski, chiński tradycyjny, chiński uproszczony, duński, fiński, francuski, hindi, hiszpański, japoński, koreański, niemiecki, norweski, perski/farsi, polski, portugalski, rosyjski, rumuński, szwedzki, turecki, włoski
• Klawiatura ekranowa: obsługa jak w komercyjnych urządzeniach dotykowych (smartfon, tablet)
• Automatyczne wylogowywanie: 5 / 10 / 15 / 30 / 45 / 60 minut (z możliwością powstrzymania z przyczyn technicznych)
• Wygaszacz ekranu: aktywny po 15 minutach; ustawienie domyślne: On

Interfejsy i komunikacja

• Ethernet: RJ45 ekranowane, 100BASE-TX (IEEE 802.3), 10/100 Mbps (autodetekcja), protokół BACnet over UDP/IP, izolacja galwaniczna masy: tak
• USB 2.0: gniazdo Type B (urządzenie), 12 MBit/s, zabezpieczenie przed przepięciami i przeciążeniem: tak, izolacja galwaniczna masy: nie
• Reset: przycisk reset

Zasilanie

• Napięcie robocze (SELV/PELV wg HD384): AC 24 V ±20% (SELV/PELV), DC 24 V ±15% (SELV/PELV)
• PoE: DC 48 V (PoE Klasa 4, metoda A); urządzenia PoE muszą być zgodne z IEEE 802.3at
• Częstotliwość: 50/60 Hz
• Maksymalny pobór mocy: max. 42 VA (przy AC 24 V), max. 26 W (przy DC 24 V), max. 25 W (przy PoE)
• Maksymalny przekrój przewodu do zacisków: 2,5 mm²
• Bezpiecznik zewnętrzny (EU) dla AC/DC 24 V: zwłoczny topikowy max. 10 A lub wyłącznik nadprądowy max. 13 A (charakterystyka B, C, D wg EN 60898) lub transformator z ograniczeniem prądowym max. 10 A

Wyświetlacz

• Przekątna: 15,6”
• Rozdzielczość: 1366 × 768
• Typ: TFT
• Liczba kolorów: 16,2 mln
• Kąt widzenia (H/V): 150° / 145°
• Podświetlenie: LED, z regulacją natężenia

Dane techniczne (platforma)

• Procesor: Texas Instruments AM5727, 1,5 GHz, dwurdzeniowy
• Pamięć: 8 GB eMMC, 2 GB SDRAM (DDR3L)

Okablowanie zacisków (zasilanie)

• Zaciski: śrubowe, wtykowe
• Przewody (przykłady wg specyfikacji): drut miedziany lub linka miedziana z tulejką: 1 × 0,6 mm Ø do 2,5 mm² lub 2 × 0,6 mm Ø do 1,0 mm²; linka miedziana bez tulejki: 1 × 0,6 mm Ø do 2,5 mm² lub 2 × 0,6 mm Ø do 1,5 mm²
• Długość ściągniętej izolacji: 6…7,5 mm
• Wkrętak: rozmiar 1, średnica uchwytu ≤ 4,5 mm
• Maks. moment dokręcania: 0,6 Nm
• Uwaga: połączenie zasilania na zaciskach nie jest wymagane przy zasilaniu PoE

Warunki otoczenia i stopień ochrony

• Stopień ochrony obudowy (EN 60529): przód IP54, tył IP20
• Transport (EN 60721-3-2, klasa 2K3): -25…70°C, 5…90% wilgotności
• Praca (EN 60721-3-3, montaż na ścianie, klasa 3K4): 0…40°C, 5…90% (bez kondensacji)
• Praca (EN 60721-3-3, montaż na szafie, klasa 3K5): 0…50°C, 5…90% (bez kondensacji)
• Maks. wysokość: 3000 m n.p.m.

Wykonanie i masa

• Kolor/wykończenie: matowe aluminiowe ramki; szkło odbijające
• Masa (bez / z opakowaniem): 3788 g / 4662 g

Montaż i uruchomienie

• Typ montażu: na drzwiach szaf sterowniczych lub w zagłębieniach ściennych (z użyciem ramki instalacyjnej zamawianej oddzielnie)
• Uruchomienie: bez użycia narzędzi; parametry sieciowe mogą być wprowadzane bezpośrednio w urządzeniu
• Identyfikacja urządzenia: unikalny numer identyfikacyjny (na zdejmowanej etykiecie z kodem kreskowym) ułatwia uruchomienie

Podsumowanie

Siemens PXM50.E to profesjonalny panel dotykowy 15,6” do obsługi instalacji i pomieszczeń w środowisku Desigo, oferujący BACnet/IP, zintegrowany serwer Web HTML5.0, sygnalizację alarmów LED oraz elastyczne zasilanie AC/DC 24 V lub PoE. Wysoka jakość ekranu, kompaktowa konstrukcja oraz możliwość tworzenia własnych grafik w ABT Site czynią go wygodnym narzędziem do codziennej obsługi i prezentacji funkcji instalacji.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE (zgodność z wymaganiami UE). Dokumenty powiązane, w tym deklaracje CE, są dostępne w dokumentacji producenta.
• Nie wyrzucać z odpadami komunalnymi. Produkt należy utylizować jako zużyty sprzęt elektryczny i elektroniczny zgodnie z obowiązującymi przepisami lokalnymi.
• Należy przestrzegać krajowych regulacji dotyczących bezpieczeństwa. Niestosowanie się do obowiązujących przepisów może skutkować zranieniem personelu i zniszczeniem mienia.
• Urządzenie elektryczne niskonapięciowe. Zasilanie wyłącznie napięciem AC 24 V ±20% (SELV/PELV), DC 24 V ±15% (SELV/PELV) lub przez PoE DC 48 V, klasa 4, metoda A. Switche i injectory PoE muszą być zgodne z IEEE 802.3at.
• Montaż i podłączenie należy wykonywać zgodnie z dokumentacją producenta. Zasilanie podłącza się do wtykowego bloku zacisków śrubowych; połączenie to nie jest wymagane przy zasilaniu PoE.
• Urządzenie przeznaczone jest do montażu na drzwiach szaf sterowniczych lub do montażu ściennego w zagłębieniu z użyciem odpowiedniej ramki montażowej. Należy stosować wyłącznie sposób montażu przewidziany przez producenta.
• Przy zasilaniu AC/DC 24 V należy stosować zewnętrzne zabezpieczenie: zwłoczny bezpiecznik topikowy maks. 10 A lub wyłącznik nadprądowy maks. 13 A o charakterystyce B, C lub D według EN 60898, albo transformator z ograniczeniem prądowym maks. 10 A.
• Stopień ochrony obudowy wynosi IP54 od frontu oraz IP20 od tyłu. Tył urządzenia należy chronić przed dotykiem i wpływem czynników zewnętrznych zgodnie z miejscem instalacji.
• Produkt jest przeznaczony do pracy w warunkach określonych przez producenta: przy montażu ściennym w temperaturze 0…40°C, a przy montażu na szafie w temperaturze 0…50°C, przy wilgotności 5…90% bez kondensacji.
• Urządzenie nie jest naprawialne. W przypadku uszkodzenia wymienia się kompletne urządzenie.
• Czyszczenie wykonywać ostrożnie, używając ściereczek do smartfonów, wilgotnej szmatki lub tkaniny z mikrofibry do monitorów i okularów. Produkt nie wymaga konserwacji.
