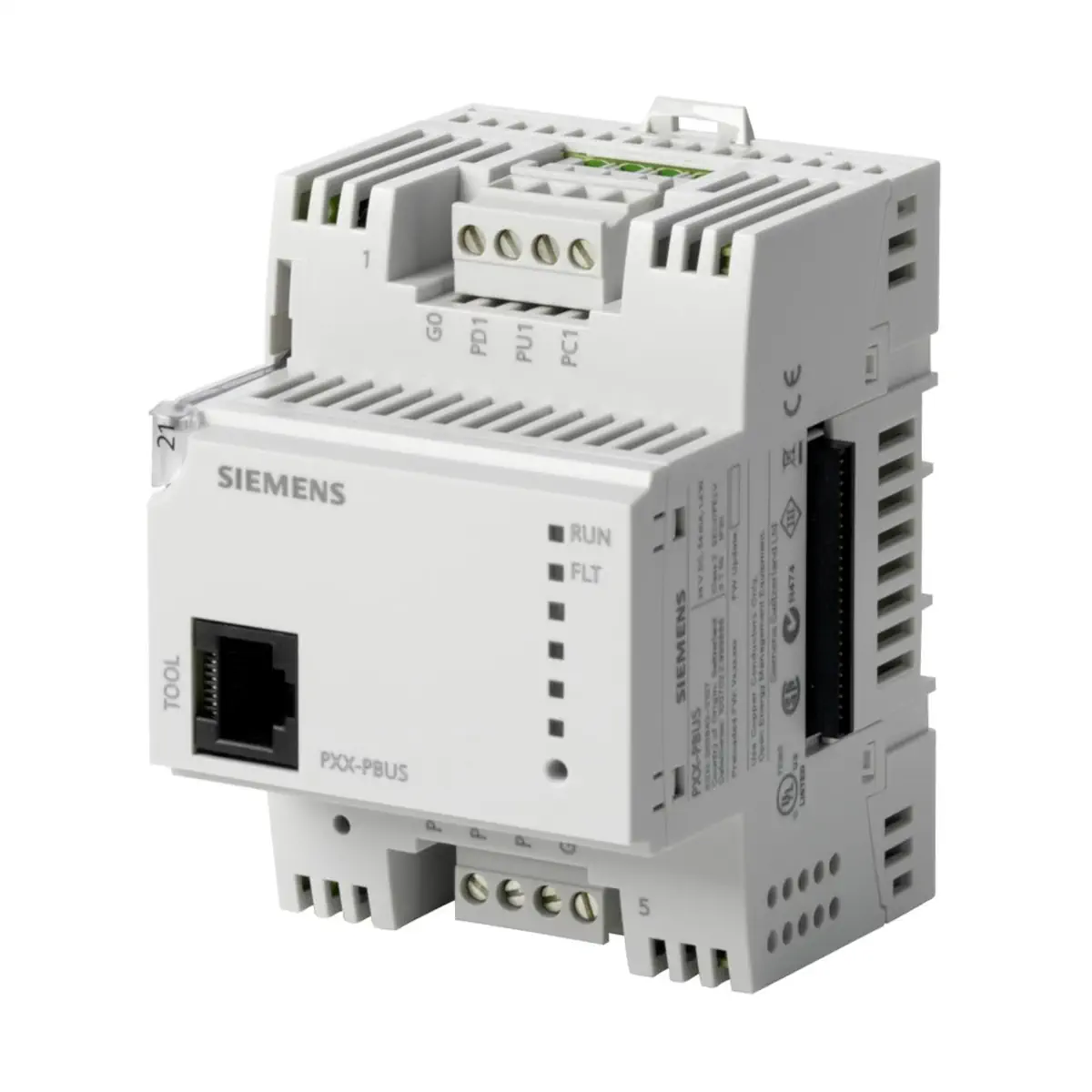

PXX-PBUS Moduł rozszerzeń do integracji urządzeń po magistrali P-BUS

PXX-PBUS to moduł rozszerzeń Siemens dla systemu Desigo™ PX, przeznaczony do integracji istniejących modułów PT I/O poprzez magistralę P-bus. Urządzenie pracuje jako interfejs P-bus dla sterowników modułowych PXC50...D, PXC100...D lub PXC200...D, umożliwiając dalsze wykorzystanie posiadanych modułów PT I/O, urządzeń peryferyjnych oraz istniejącego okablowania (z wymaganym uzupełnieniem o moduł zasilacza magistrali).

Najważniejsze cechy

• Producent: Siemens
• Model: PXX-PBUS
• Numer zamówieniowy: S55842-Z107
• Typ: moduł rozszerzeń / interfejs P-bus dla Desigo PX
• Przeznaczenie: integracja istniejących modułów PT I/O do systemu Desigo
• Współpraca: ze sterownikami PXC50...D / PXC100...D / PXC200...D
• Zasilanie modułów PT I/O: wymagane poprzez TXS1.12F10
• Złącza P-bus: 2 × wtyk 4-polowy z zaciskami (P-bus u góry, P-bus 2 u dołu)
• Sygnalizacja: diody LED RUN (zielona) i FLT (czerwona)
• Montaż: zatrzaskowo na szynie DIN

Zastosowanie

Moduł PXX-PBUS umożliwia podłączenie modułów PT I/O do sterowników systemowych serii PXC...D jako interfejs magistrali P-bus. W połączeniu ze sterownikiem PXC50...D / PXC100...D / PXC200...D oraz modułem zasilacza TXS1.12F10 może zastąpić sterowniki serii UNIGYR i VISONIK, a także sterowniki PXC64-U oraz PXC128-U.

Funkcje i działanie

Integracja PT I/O przez P-bus

• Do PXX-PBUS można podłączyć istniejące moduły PT I/O.
• Wspierane moduły PT I/O: PTM1.., PTM6.1PSI20-M, PTK1.23V02, PTH1.30V01, PTM50.., PTM52.., PTE-ASED.20, PTE-SED2.
• Moduły PT I/O muszą być zasilane poprzez TXS1.12F10.
• Dla każdego podłączenia PBUS wymagany jest 1 × TXS1.12F10 (maks. 64 jednostki obciążeniowe).
• Do zasilania zdalnych modułów PT I/O należy zastosować oddzielny transformator.

Sygnalizacja LED i diagnostyka

• RUN (zielona): zgaszona – brak zasilania; świeci – zasilanie OK, firmware OK.
• FLT (czerwona): zgaszona – wszystko OK; świeci – błąd wykryty podczas testu (moduł wymaga wymiany); miga – brak prawidłowego firmware’u (należy przeładować firmware).

Przycisk wgrywania firmware’u

• Urządzenie posiada przycisk wgrywania firmware’u (naciskany cienkim narzędziem).

Montaż i instalacja

• Montaż na szynie DIN: moduł może być zatrzaskowo montowany na standardowych szynach montażowych DIN.
• Łączenie ze sterownikiem: w celu montażu należy docisnąć moduł z lewej strony do sterownika PXC50...D / PXC100...D / PXC200...D aż do uzyskania połączenia.
• Złącza P-bus: do podłączenia PT I/O dostępne są dwa 4-polowe wtyki z zaciskami (P-bus u góry oraz P-bus 2 na dole).
• Okablowanie P-bus: przy migracji okablowanie P-bus musi zostać rozszerzone o dodatkowy przewód dla G0 (przekrój 1,5 mm²).

Dane techniczne

• Napięcie robocze (SELV/PELV): DC 24 V
• Pobór prądu / mocy: 54 mA / 1,4 W (pobierane ze sterownika PXC...D)
• Czas odpytywania modułów I/O (P-bus): 0,3 s
• Prędkość transmisji (P-bus): 62,5 kilobaud
• Poziom sygnału: DC +23 V oraz 0 / –5 V
• Okablowanie (minimalny przekrój): 3 × 0,75 mm²
• Maks. długość (standardowa): 50 m do zacisków P-bus
• Maks. długość (zdalny P-bus): 200 m do zacisków P-bus
• Zaciski (drut lub linka z tulejkami): 1 × Ø 0,6 mm do 2,5 mm² lub 2 × Ø 0,6 mm do 1,0 mm²
• Zaciski (linka bez tulejek): 1 × Ø 0,6 mm do 2,5 mm² lub 2 × Ø 0,6 mm do 1,5 mm²
• Maks. moment dokręcania: 0,6 Nm
• Stopień ochrony obudowy: IP30
• Klasa ochrony izolacji: III
• Warunki pracy: 0...50°C, wilgotność < 85% r.h.
• Transport: –25...65°C, wilgotność < 95% r.h.
• Zgodność / dopuszczenia: EN 60730-1, EN 61000-6-2, EN 61000-6-3, CE (2004/108/EC), UL916, FCC CFR 47 Part 15 Class B, AS/NZS 61000-6-3
• Masa (bez / z opakowaniem): 0,129 kg / 0,140 kg
• Wymiary (szer. × wys. × gł.): 45 × 90 × 64 mm

Podsumowanie

Siemens PXX-PBUS to kompaktowy moduł rozszerzeń pełniący rolę interfejsu P-bus dla sterowników PXC...D, pozwalający na bezproblemową integrację i dalsze wykorzystanie istniejących modułów PT I/O. Dwa złącza P-bus, czytelna diagnostyka LED oraz montaż na szynie DIN czynią go praktycznym elementem modernizacji instalacji Desigo.
