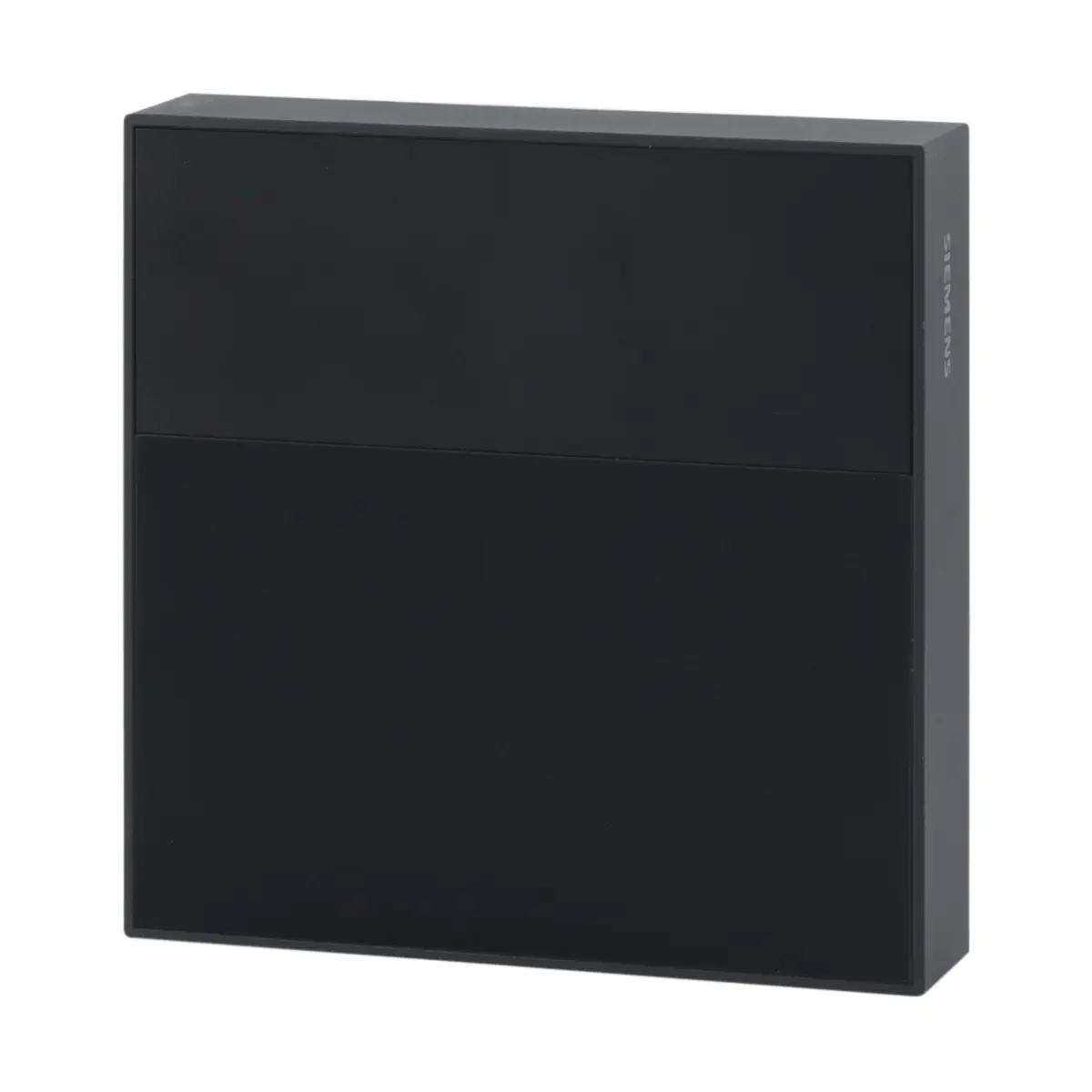

QAA2110/BK Pomieszczeniowy czujnik temperatury, Pt1000 klasa B, 0..50 [°C], IP30, czarny

Siemens QAA2110/BK to pasywny czujnik pomieszczeniowy przeznaczony do pomiaru temperatury w zakresie 0...50°C. Wykorzystuje element pomiarowy Pt 1000 klasy B, a zmierzona wartość rezystancji jest przekazywana do kompatybilnego regulatora. Czarna obudowa w kolorze RAL 9005 jest przeznaczona do montażu na ścianie.

Najważniejsze cechy

• Model: QAA2110/BK.
• Numer magazynowy: S55720-S760.
• Element pomiarowy: Pt 1000, klasa B.
• Zakres pomiaru temperatury: 0...50°C.
• Maksymalna dokładność pomiaru: ±0,3 K.
• Sygnał wyjściowy: pasywny.
• Stała czasowa t63: ≤ 7 min, zależnie od przepływu powietrza i sprzężenia termicznego ze ścianą.
• Stopień ochrony obudowy: IP30.
• Klasa ochrony przed porażeniem: III.
• Kolor: czarny RAL 9005.
• Montaż: na ścianie.

Zastosowanie

Czujnik służy do pomiaru temperatury w pomieszczeniach na potrzeby systemów automatyki budynkowej oraz systemów regulacyjnych instalacji grzewczych, wentylacyjnych i klimatyzacyjnych.

Może być stosowany między innymi w biurach, salach spotkań i konferencyjnych, salach lekcyjnych i szkoleniowych, pokojach hotelowych, salach szpitalnych, holach, recepcjach, powierzchniach handlowych, toaletach, szatniach, klinikach oraz centrach fitness i odnowy biologicznej.

Funkcje i działanie

Element pomiarowy Pt 1000 klasy B zmienia swoją rezystancję w funkcji temperatury. Wartość rezystancji jest następnie wykorzystywana przez kompatybilny regulator do dalszego przetwarzania.

Dokładność elementu pomiarowego wynosi ±(0,3 + 0,005|t|)°C, gdzie t oznacza temperaturę w stopniach Celsjusza.

Urządzenia współpracujące

Model QAA2110/BK jest przeznaczony do współpracy z następującymi urządzeniami Siemens:

• PXC4/5/7..
• TXM1.8U
• TXM1.8X
• TXM1.8P
• ELC.E14 + EM.8U/EM1.8U
• DXR2 / DXR1

Dane techniczne dotyczące konkretnych aplikacji obowiązują przy stosowaniu z wymienionymi urządzeniami Siemens.

Podłączenie i okablowanie

• Urządzenie jest wyposażone w płytkę montażową z zaciskami podłączeniowymi.
• Przewody podłączeniowe są zamienialne.
• Przewody można doprowadzić od tyłu jako okablowanie podtynkowe albo od góry lub od dołu.
• Dopuszczalna długość przewodów zależy od zastosowanego regulatora i jest podana w jego karcie katalogowej.
• Zaciski śrubowe obsługują: 1 × 1,5 mm² dla drutu lub 1 × 2,5 mm² dla linki.
• Możliwe jest również podłączenie: 2 × 0,5 mm² dla drutu lub 2 × 0,75 mm² dla linki.

Budowa

Urządzenie składa się z dwóch części:

• czujnika z elementami elektronicznymi,
• płytki montażowej z zaciskami podłączeniowymi.

Czujnik może być montowany z większością dostępnych na rynku kwadratowych lub okrągłych puszek podtynkowych, a także bezpośrednio na ścianie bez puszki.

Dane techniczne

• Model: QAA2110/BK.
• Numer magazynowy: S55720-S760.
• Zakres zastosowania: 0...50°C.
• Zakres pomiarowy: 0...50°C.
• Element pomiarowy: Pt 1000, klasa B.
• Maksymalna dokładność pomiaru: ±0,3 K.
• Stała czasowa t63: ≤ 7 min.
• Sygnał wyjściowy: pasywny.
• Klasa ochrony: III.
• Stopień ochrony obudowy: IP30 według EN 60529.
• Temperatura pracy: 0...50°C.
• Wilgotność podczas pracy: 0...95% r.h., bez kondensacji.
• Temperatura transportu i składowania w opakowaniu: -25...+70°C.
• Wilgotność podczas transportu i składowania: < 95% r.h..
• Warunki mechaniczne podczas transportu: klasa 2M4.
• Warunki mechaniczne podczas pracy: klasa 3M11.
• Materiał obudowy: poliwęglan.
• Kolor obudowy: czarny RAL 9005.
• Klasa palności obudowy: UL94 V-0.
• Wymiary: 88 × 88 × 22 mm.
• Waga z opakowaniem: 142,23 g.
• Czujnik w całości: nie zawiera silikonu.

Montaż

• Czujnik należy montować na ścianie, na zalecanej wysokości około 1,5 m nad podłogą.
• Należy zachować odległość co najmniej 50 cm od najbliższej ściany.
• Nie montować we wnękach, na półkach, za zasłonami lub drzwiami ani nad źródłami ciepła lub w ich pobliżu.
• Nie montować w pobliżu lamp ani nad grzejnikami.
• Unikać bezpośredniego promieniowania słonecznego i przeciągów.
• Unikać nieogrzewanych lub niechłodzonych obszarów budynku, takich jak ściany zewnętrzne.
• Zakończenie korytka przy czujniku należy uszczelnić, aby przepływ powietrza przez korytko nie powodował błędów pomiaru.
• Na dokładność pomiaru mogą wpływać przepływ powietrza, powierzchnia i materiał ściany oraz zastosowanie ściany wewnętrznej lub zewnętrznej.

Podsumowanie

Siemens QAA2110/BK jest pasywnym, ściennym czujnikiem temperatury z elementem Pt 1000 klasy B. Zapewnia pomiar w zakresie 0...50°C z maksymalną dokładnością ±0,3 K i jest przeznaczony do współpracy z kompatybilnymi regulatorami systemów automatyki budynkowej, ogrzewania, wentylacji i klimatyzacji.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada zgodność EU i oznaczenie CE.
• Produkt posiada zgodność UK i oznaczenie UKCA.
• Certyfikacja UL 873.
• Produkt jest zgodny z normą IEC/EN 60730-1 dotyczącą automatycznych regulatorów elektrycznych do zastosowań domowych i podobnych.
• Zgodność środowiskowa obejmuje zgodność z wymaganiami RoHS.
• Należy przestrzegać krajowych przepisów i odpowiednich regulacji bezpieczeństwa. Ich nieprzestrzeganie może skutkować obrażeniami ciała lub szkodami materialnymi.
• Produkt jest przeznaczony wyłącznie do zastosowań w pomieszczeniach, w dopuszczalnych warunkach otoczenia.
• Podczas pracy należy zapewnić temperaturę 0...50°C oraz wilgotność 0...95% r.h. bez kondensacji.
• Urządzenie należy montować na ścianie zgodnie z dokumentacją producenta i wymaganiami dotyczącymi miejsca montażu.
• Produkt ma klasę ochrony III oraz stopień ochrony obudowy IP30.
• Produktu ani jego opakowania nie wolno usuwać jako odpadów komunalnych. Należy przekazać je do oddzielnego punktu zbiórki i recyklingu zgodnie z przepisami lokalnymi i krajowymi.
