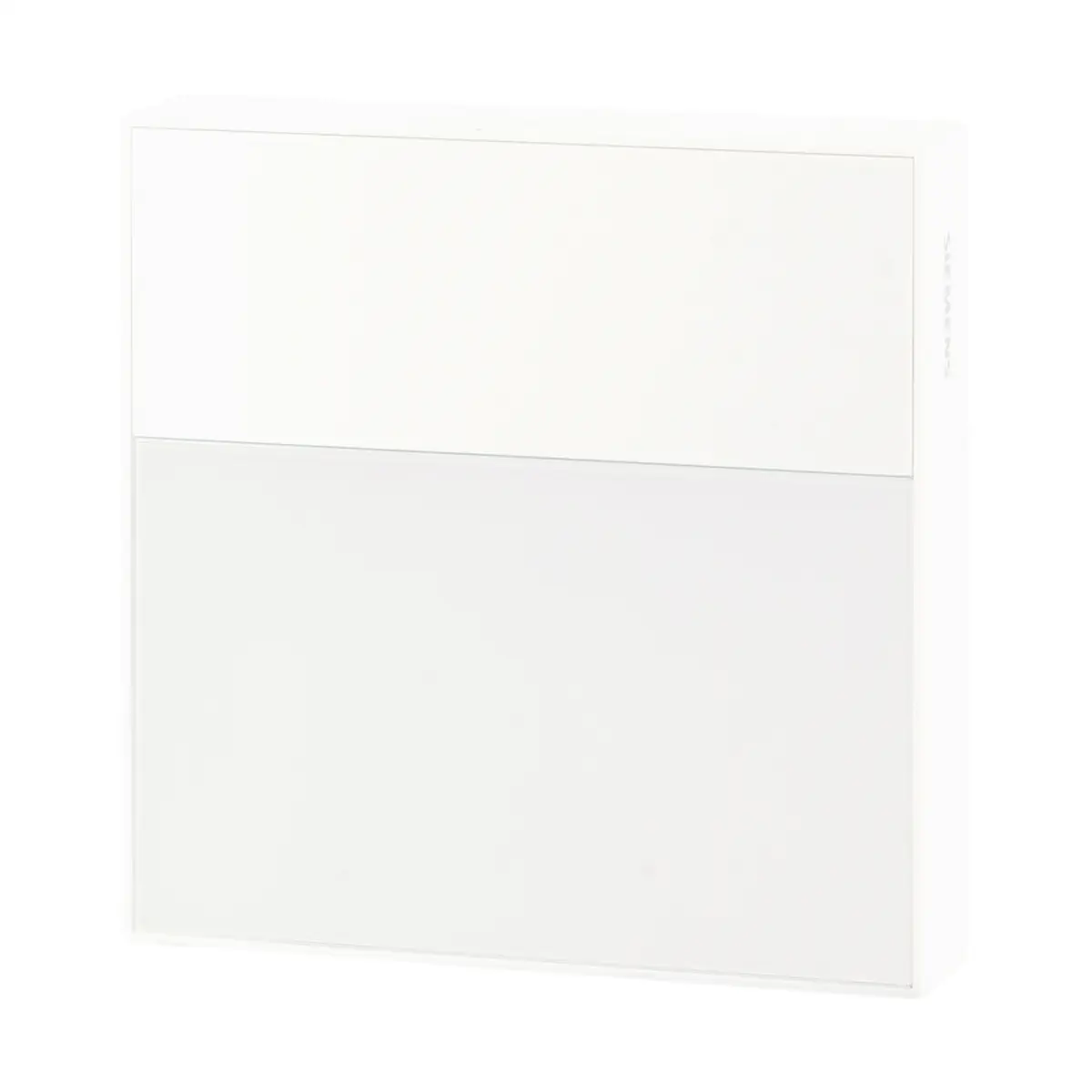

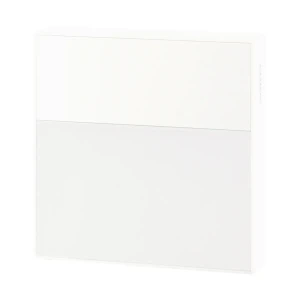

QAA2110 Pomieszczeniowy czujnik temperatury, Pt1000 klasa B, 0..50 [°C], IP30, biały

Siemens QAA2110 to pasywny czujnik pomieszczeniowy przeznaczony do pomiaru temperatury w systemach automatyki budynkowej oraz instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych. Model wykorzystuje element pomiarowy Pt 1000 klasy B, pracuje w zakresie 0...50 °C i ma białą obudowę w kolorze RAL 9016.

Najważniejsze cechy

• Model: QAA2110.
• Numer magazynowy: S55720-S759.
• Element pomiarowy: Pt 1000, klasa B.
• Zakres pomiaru temperatury: 0...50 °C.
• Maksymalna dokładność pomiaru: ±0,3 K.
• Sygnał wyjściowy: pasywny.
• Montaż na ścianie, bezpośrednio lub z wykorzystaniem większości dostępnych na rynku puszek podtynkowych.
• Stopień ochrony obudowy: IP30.
• Klasa ochrony przed porażeniem prądem elektrycznym: III.
• Kolor obudowy: biały, RAL 9016.

Zastosowanie

Czujnik QAA2110 służy do pomiaru temperatury w pomieszczeniach na potrzeby systemów automatyki budynkowej i układów regulacyjnych HVAC. Może być stosowany między innymi w biurach, salach spotkań i konferencyjnych, salach lekcyjnych i szkoleniowych, pokojach hotelowych, salach szpitalnych, holach, recepcjach, przestrzeniach handlowych, klinikach, centrach fitness, toaletach i szatniach.

Funkcje i działanie

Element pomiarowy Pt 1000 klasy B zmienia rezystancję w funkcji temperatury. Wartość rezystancji jest przekazywana do kompatybilnego regulatora w celu dalszego przetwarzania.

Dokładność elementu pomiarowego wynosi ±(0,3 + 0,005|t|) °C. Stała czasowa t63 wynosi maksymalnie 7 minut i zależy od przepływu powietrza oraz sprzężenia termicznego czujnika ze ścianą.

Urządzenia współpracujące

Model QAA2110 jest przewidziany do współpracy z następującymi regulatorami i modułami Siemens:

• PXC4/5/7..
• TXM1.8U
• TXM1.8X
• TXM1.8P
• ELC.E14 wraz z EM.8U lub EM1.8U
• DXR2 lub DXR1

Podłączenie i okablowanie

• Przewody podłączeniowe są zamienialne.
• Dopuszczalna długość przewodów zależy od zastosowanego regulatora i jest określona w jego dokumentacji.
• Zaciski śrubowe umożliwiają podłączenie przewodu 1 × 1,5 mm² typu drut lub 1 × 2,5 mm² typu linka.
• Możliwe jest również podłączenie przewodów 2 × 0,5 mm² typu drut lub 2 × 0,75 mm² typu linka.
• Przewody można doprowadzić od tyłu jako okablowanie podtynkowe albo od góry lub od dołu.

Budowa

Urządzenie składa się z dwóch części: czujnika z elementami elektronicznymi oraz płytki montażowej z zaciskami podłączeniowymi. Obudowę wykonano z poliwęglanu. Czujnik w całości nie zawiera silikonu.

Dane techniczne

• Typ produktu: pasywny czujnik temperatury pomieszczeniowej.
• Element pomiarowy: Pt 1000, klasa B.
• Zakres zastosowania: 0...50 °C.
• Zakres pomiarowy: 0...50 °C.
• Maksymalna dokładność pomiaru: ±0,3 K.
• Stała czasowa t63: ≤ 7 min.
• Sygnał wyjściowy: pasywny.
• Stopień ochrony obudowy: IP30 według EN 60529.
• Klasa ochrony: III.
• Temperatura pracy: 0...50 °C.
• Wilgotność podczas pracy: 0...95% r.h., bez kondensacji.
• Temperatura transportu i składowania: -25...+70 °C.
• Wilgotność podczas transportu i składowania: poniżej 95% r.h..
• Warunki mechaniczne podczas transportu: klasa 2M4.
• Warunki mechaniczne podczas pracy: klasa 3M11.
• Materiał obudowy: poliwęglan.
• Kolor: biały, RAL 9016.
• Wymiary: 88 × 88 × 22 mm.
• Waga z opakowaniem: 142,23 g.

Montaż

QAA2110 jest przeznaczony do montażu na ścianie. Może zostać zamontowany bezpośrednio na ścianie lub z większością dostępnych na rynku kwadratowych i okrągłych puszek podtynkowych.

• Zalecana wysokość montażu wynosi 1,5 m nad podłogą.
• Czujnik należy instalować w pomieszczeniu, w odległości co najmniej 50 cm od najbliższej sąsiedniej ściany.
• Nie należy montować urządzenia we wnękach, na półkach, za zasłonami lub drzwiami ani nad źródłami ciepła lub w ich pobliżu.
• Należy unikać montażu w pobliżu lamp i nad grzejnikami.
• Czujnika nie należy narażać na bezpośrednie promieniowanie słoneczne ani przeciągi.
• Należy unikać nieogrzewanych lub niechłodzonych obszarów budynku, takich jak ściany zewnętrzne.
• Zakończenie korytka przy czujniku należy uszczelnić, aby przepływ powietrza nie powodował błędów pomiaru.

Na dokładność pomiaru mogą wpływać przepływ powietrza, powierzchnia i materiał ściany oraz zastosowanie ściany wewnętrznej lub zewnętrznej.

Podsumowanie

Siemens QAA2110 to ścienny, pasywny czujnik temperatury z elementem Pt 1000 klasy B. Zakres pomiarowy 0...50 °C, maksymalna dokładność ±0,3 K oraz możliwość podłączenia do wskazanych regulatorów Siemens pozwalają wykorzystać go w systemach automatyki budynkowej i regulacji instalacji HVAC.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada zgodność EU i oznaczenie CE.
• Produkt posiada zgodność UK i oznaczenie UKCA.
• Certyfikacja UL 873.
• Produkt jest zgodny z normą IEC/EN 60730-1 dotyczącą automatycznych regulatorów elektrycznych do zastosowań domowych i podobnych.
• Deklaracja środowiskowa produktu obejmuje zgodność z RoHS.
• Obudowa ma klasę palności UL94 V-0.
• Należy przestrzegać krajowych przepisów i odpowiednich regulacji bezpieczeństwa. Ich nieprzestrzeganie może skutkować obrażeniami ciała i szkodami materialnymi.
• Produkt jest przeznaczony wyłącznie do zastosowań w pomieszczeniach i musi pracować w dopuszczalnych warunkach otoczenia, bez kondensacji wilgoci.
• Urządzenie należy montować na ścianie, z dala od źródeł ciepła, lamp, bezpośredniego promieniowania słonecznego i przeciągów.
• Produktu ani jego opakowania nie wolno usuwać razem z odpadami komunalnymi. Należy przekazać je do oddzielnego punktu zbiórki i recyklingu zgodnie z przepisami lokalnymi i krajowymi.
