QAA2111/BK Pomieszczeniowy czujnik temperatury, Pt1000 klasa A, 0..50 [°C], IP30, czarny

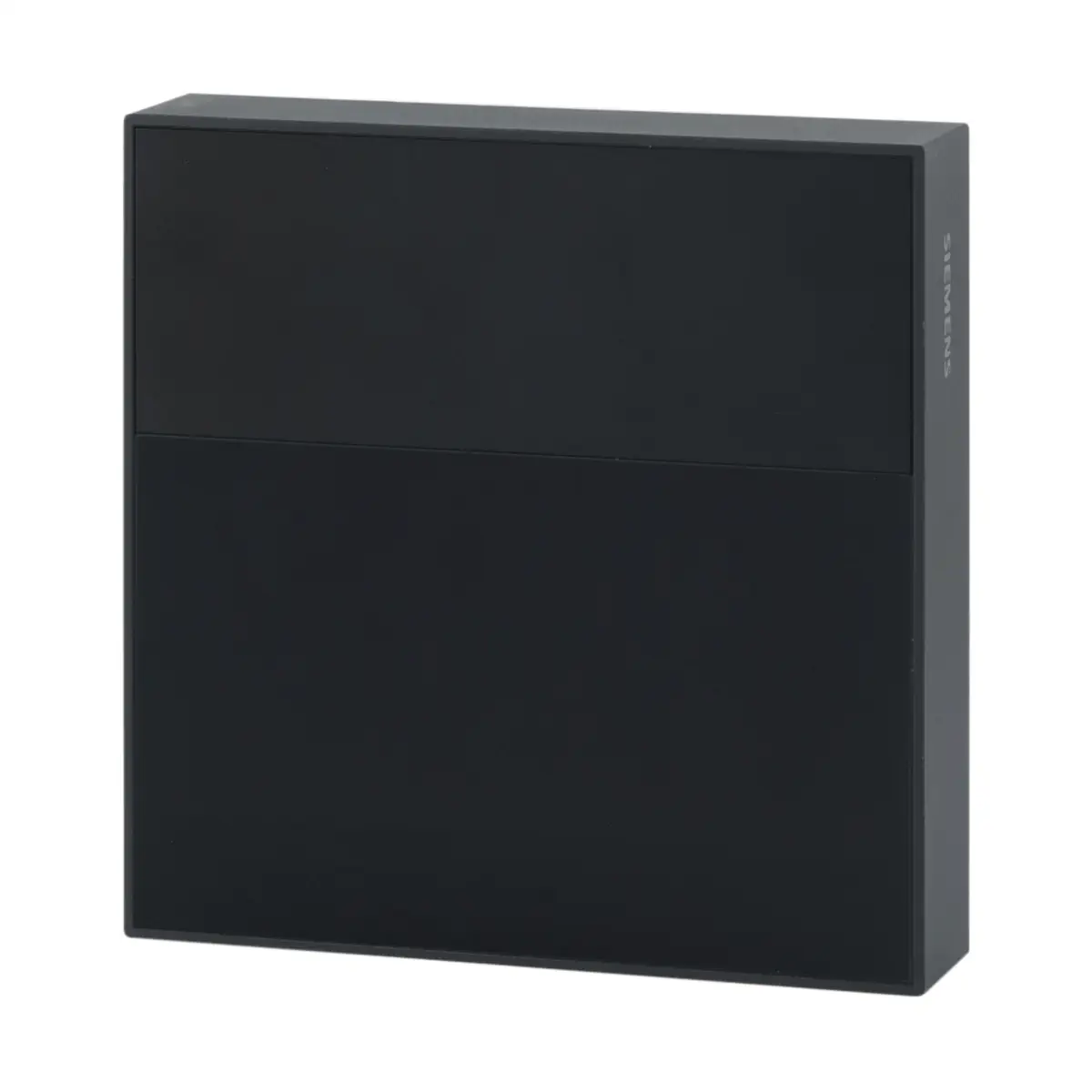

Siemens QAA2111/BK to pasywny czujnik pomieszczeniowy przeznaczony do pomiaru temperatury w zakresie 0...50°C. Model wykorzystuje element pomiarowy Pt 1000 klasy A, zapewnia maksymalną dokładność pomiaru ±0,15 K i ma czarną obudowę w kolorze RAL 9005.

Najważniejsze cechy

• Model: QAA2111/BK.
• Numer magazynowy: S55720-S762.
• Element pomiarowy: Pt 1000, klasa A.
• Zakres pomiarowy: 0...50°C.
• Maksymalna dokładność pomiaru: ±0,15 K.
• Pasywny sygnał wyjściowy.
• Stała czasowa t63: ≤ 7 min, zależnie od przepływu powietrza i sprzężenia termicznego ze ścianą.
• Montaż na ścianie lub na kompatybilnej puszce podtynkowej.
• Kolor obudowy: czarny RAL 9005.
• Stopień ochrony obudowy: IP30.

Zastosowanie

Czujnik QAA2111/BK służy do pomiaru temperatury w pomieszczeniach na potrzeby systemów automatyki budynkowej oraz systemów regulacyjnych instalacji grzewczych, wentylacyjnych i klimatyzacyjnych.

Może być stosowany między innymi w biurach, salach spotkań i konferencyjnych, pomieszczeniach szkoleniowych, pokojach hotelowych, salach szpitalnych, holach, recepcjach, przestrzeniach handlowych, klinikach oraz centrach fitness i odnowy biologicznej.

Funkcje i działanie

Pomiar odbywa się za pomocą rezystancyjnego elementu Pt 1000 klasy A. Jego rezystancja zmienia się w zależności od temperatury, a uzyskana wartość jest przekazywana do dalszego przetwarzania przez kompatybilny regulator.

Dokładność elementu pomiarowego określono charakterystyką ±(0,15 + 0,002|t|)°C, gdzie t oznacza temperaturę w stopniach Celsjusza. Maksymalna dokładność pomiaru podana dla modelu wynosi ±0,15 K.

Urządzenia współpracujące

Model QAA2111/BK jest przeznaczony do współpracy z następującymi urządzeniami Siemens:

• PXC4/5/7..
• TXM1.8U
• TXM1.8X
• TXM1.8P
• ELC.E14 wraz z EM.8U/EM1.8U
• DXR2 / DXR1

Podłączenie

Czujnik wyposażono w płytkę montażową z zaciskami śrubowymi. Przewody podłączeniowe są zamienialne. Dopuszczalna długość przewodów zależy od zastosowanego regulatora i powinna być ustalona na podstawie jego dokumentacji.

• Zaciski dla jednego przewodu: 1 × 1,5 mm² dla drutu lub 1 × 2,5 mm² dla linki.
• Zaciski dla dwóch przewodów: 2 × 0,5 mm² dla drutu lub 2 × 0,75 mm² dla linki.
• Przewody mogą być doprowadzone od tyłu przy okablowaniu podtynkowym albo od góry lub od dołu.

Budowa

Urządzenie składa się z dwóch części: czujnika z elementami elektronicznymi oraz płytki montażowej z zaciskami podłączeniowymi. Obudowę wykonano z poliwęglanu. Kompletny czujnik nie zawiera silikonu.

Dane techniczne

• Typ produktu: pasywny czujnik temperatury pomieszczeniowej.
• Model: QAA2111/BK.
• Numer magazynowy: S55720-S762.
• Element pomiarowy: Pt 1000, klasa A.
• Zakres zastosowania: 0...50°C.
• Zakres pomiarowy: 0...50°C.
• Maksymalna dokładność pomiaru: ±0,15 K.
• Stała czasowa t63: ≤ 7 min.
• Sygnał wyjściowy: pasywny.
• Klasa ochrony przed porażeniem prądem: III.
• Stopień ochrony obudowy według EN 60529: IP30.
• Temperatura pracy: 0...50°C.
• Wilgotność podczas pracy: 0...95% r.h., bez kondensacji.
• Temperatura transportu i składowania w opakowaniu: -25...+70°C.
• Wilgotność podczas transportu i składowania: <95% r.h..
• Warunki mechaniczne podczas transportu: klasa 2M4.
• Warunki mechaniczne podczas pracy: klasa 3M11.
• Materiał obudowy: poliwęglan.
• Kolor: czarny RAL 9005.
• Klasa palności obudowy według UL94: V-0.
• Wymiary: 88 × 88 × 22 mm.
• Waga z opakowaniem: 142,23 g.

Montaż

Czujnik jest przeznaczony do montażu na ścianie. Może być instalowany bezpośrednio na ścianie albo z wykorzystaniem większości dostępnych na rynku kwadratowych i okrągłych puszek podtynkowych.

• Zalecana wysokość montażu wynosi 1,5 m nad podłogą.
• Nie należy montować czujnika we wnękach, na półkach, za zasłonami lub drzwiami ani nad źródłami ciepła lub w ich pobliżu.
• Należy unikać montażu w pobliżu lamp i nad grzejnikami.
• Czujnik nie powinien być narażony na bezpośrednie promieniowanie słoneczne ani przeciągi.
• Należy unikać nieogrzewanych lub niechłodzonych obszarów budynku, takich jak ściany zewnętrzne.
• Zakończenie korytka przy czujniku należy uszczelnić, aby przepływ powietrza nie powodował błędów pomiarowych.

Na dokładność pomiaru mogą wpływać przepływ powietrza, powierzchnia i materiał ściany oraz rodzaj ściany.

Podsumowanie

Siemens QAA2111/BK jest czarnym, pasywnym czujnikiem temperatury do instalacji wewnętrznych. Element Pt 1000 klasy A, zakres 0...50°C oraz maksymalna dokładność ±0,15 K pozwalają wykorzystać go w kompatybilnych systemach automatyki budynkowej, ogrzewania, wentylacji i klimatyzacji.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada zgodność EU CE oraz zgodność UK UKCA.
• Produkt posiada certyfikację UL873 i jest zgodny z normą produktu IEC/EN 60730-1.
• Obudowa ma klasę palności UL94 V-0.
• Należy przestrzegać krajowych przepisów oraz odpowiednich regulacji bezpieczeństwa; ich nieprzestrzeganie może skutkować obrażeniami ciała i szkodami materialnymi.
• Produkt jest przeznaczony do zastosowań w pomieszczeniach i montażu na ścianie.
• Podczas pracy należy przestrzegać zakresu temperatury 0...50°C oraz wilgotności 0...95% r.h. bez kondensacji.
• Stopień ochrony obudowy wynosi IP30, a ochrona przed porażeniem prądem odpowiada klasie III.
• Nie montować urządzenia w miejscach narażonych na bezpośrednie promieniowanie słoneczne, przeciągi, oddziaływanie źródeł ciepła ani poza dopuszczalnymi warunkami otoczenia.
• Produktu i jego opakowania nie wolno usuwać jako odpadów komunalnych. Należy przekazać je do oddzielnego punktu zbiórki i recyklingu zgodnie z lokalnymi oraz krajowymi przepisami.
• Deklaracja środowiskowa produktu obejmuje informacje dotyczące zgodności z RoHS, materiałów, opakowania, wpływu na środowisko i utylizacji.
