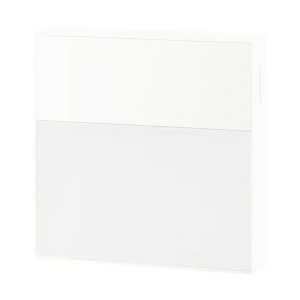

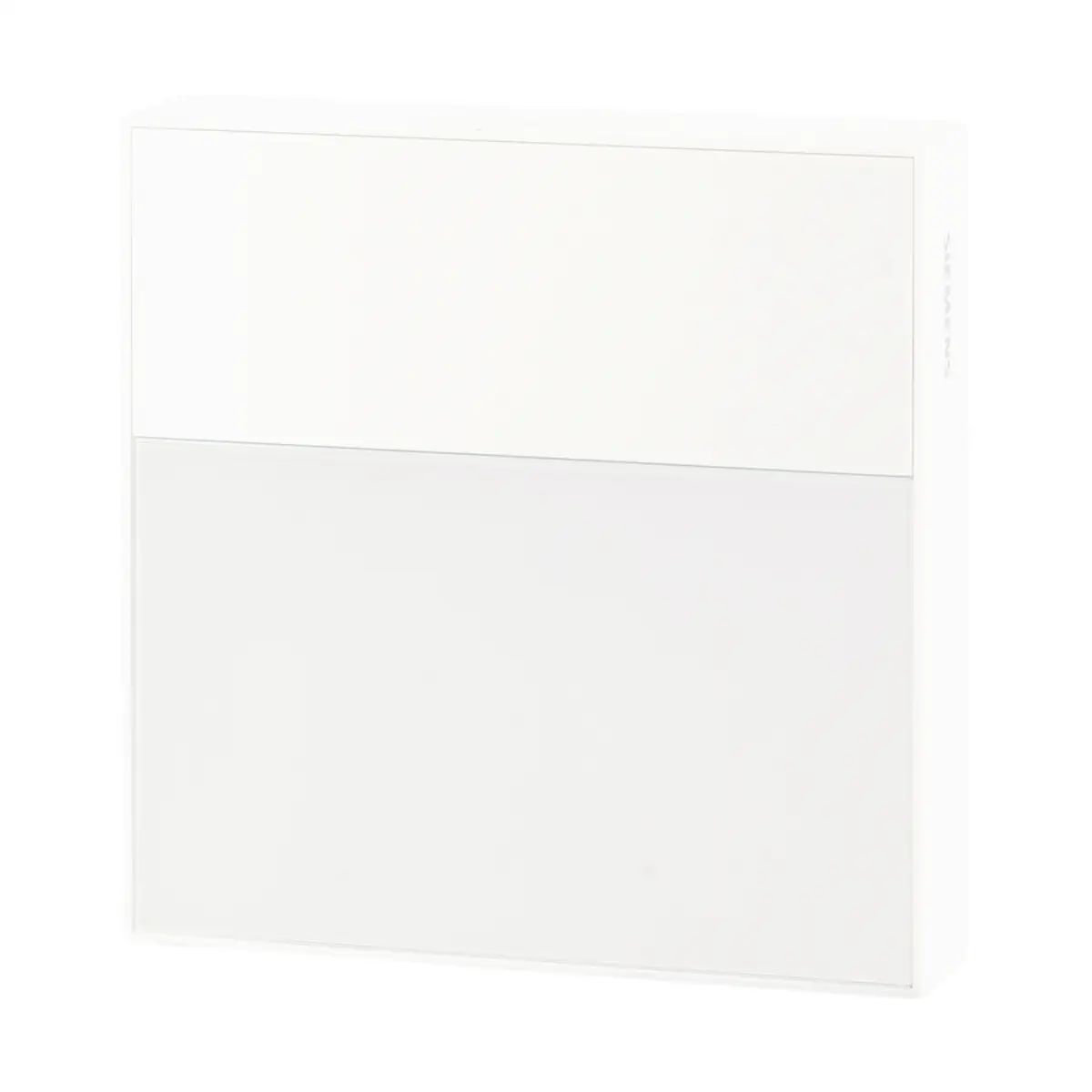

QAA2111 Pomieszczeniowy czujnik temperatury, Pt1000 klasa A, 0..50 [°C], IP30, biały

Siemens QAA2111 to pasywny czujnik pomieszczeniowy przeznaczony do pomiaru temperatury w zakresie 0...50°C. Zastosowany element pomiarowy Pt 1000 klasy A zapewnia maksymalną dokładność pomiaru ±0,15 K. Model ma białą obudowę w kolorze RAL 9016 i jest przeznaczony do montażu ściennego.

Najważniejsze cechy

• Model: QAA2111.
• Numer magazynowy: S55720-S761.
• Element pomiarowy: Pt 1000, klasa A.
• Zakres pomiarowy: 0...50°C.
• Maksymalna dokładność pomiaru: ±0,15 K.
• Pasywny sygnał wyjściowy.
• Stała czasowa t63: ≤ 7 min, zależnie od przepływu powietrza i sprzężenia termicznego ze ścianą.
• Stopień ochrony obudowy: IP30.
• Klasa ochrony przed porażeniem prądem elektrycznym: III.
• Obudowa z poliwęglanu w kolorze białym RAL 9016.
• Wymiary: 88 × 88 × 22 mm.

Zastosowanie

Czujnik QAA2111 służy do pomiaru temperatury w pomieszczeniach na potrzeby systemów automatyki budynkowej oraz systemów regulacyjnych stosowanych w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych.

Może być stosowany między innymi w biurach, salach konferencyjnych i szkoleniowych, pokojach hotelowych, salach szpitalnych, holach, recepcjach, obiektach handlowych, klinikach oraz centrach fitness i odnowy biologicznej.

Funkcje i działanie

Czujnik mierzy temperaturę za pomocą elementu pomiarowego Pt 1000 klasy A, którego rezystancja zmienia się w zależności od temperatury. Wartość rezystancji jest następnie przetwarzana przez kompatybilny regulator.

Dokładność elementu pomiarowego określono jako ±(0,15 + 0,002|t|)°C, gdzie t oznacza temperaturę w stopniach Celsjusza.

Urządzenia współpracujące

Model QAA2111 jest przeznaczony do współpracy z następującymi regulatorami i modułami Siemens:

• PXC4/5/7..
• TXM1.8U
• TXM1.8X
• TXM1.8P
• ELC.E14 + EM.8U/EM1.8U
• DXR2 / DXR1

Podłączenie i okablowanie

• Przewody podłączeniowe są zamienialne.
• Dopuszczalna długość przewodów zależy od zastosowanego regulatora i jest podana w jego karcie katalogowej.
• Zaciski śrubowe umożliwiają podłączenie przewodów: 1 × 1,5 mm² dla drutu lub 1 × 2,5 mm² dla linki.
• Możliwe jest również podłączenie: 2 × 0,5 mm² dla drutu lub 2 × 0,75 mm² dla linki.
• Przewody można doprowadzić od tyłu w przypadku okablowania podtynkowego albo od góry lub od dołu.

Dane techniczne

• Typ produktu: pasywny czujnik temperatury pomieszczeniowej.
• Model: QAA2111.
• Numer magazynowy: S55720-S761.
• Element pomiarowy: Pt 1000, klasa A.
• Zakres zastosowania: 0...50°C.
• Zakres pomiarowy: 0...50°C.
• Maksymalna dokładność pomiaru: ±0,15 K.
• Sygnał wyjściowy: pasywny.
• Stała czasowa t63: ≤ 7 min.
• Stopień ochrony obudowy według EN 60529: IP30.
• Klasa ochrony: III.
• Temperatura pracy: 0...50°C.
• Wilgotność podczas pracy: 0...95% r.h., bez kondensacji.
• Temperatura transportu i składowania: -25...+70°C.
• Wilgotność podczas transportu i składowania: < 95% r.h..
• Materiał obudowy: poliwęglan.
• Kolor: biały, RAL 9016.
• Klasa palności obudowy według UL94: V-0.
• Czujnik w całości: nie zawiera silikonu.
• Wymiary: 88 × 88 × 22 mm.
• Waga z opakowaniem: 142,23 g.

Budowa i montaż

Urządzenie składa się z czujnika z elementami elektronicznymi oraz płytki montażowej z zaciskami podłączeniowymi. Może być zamontowane bezpośrednio na ścianie albo z wykorzystaniem większości dostępnych na rynku kwadratowych lub okrągłych puszek podtynkowych.

• Zalecana wysokość montażu: 1,5 m nad podłogą.
• Czujnik należy zamontować w pomieszczeniu, w odległości co najmniej 50 cm od najbliższej sąsiedniej ściany.
• Nie należy montować urządzenia we wnękach, na półkach, za zasłonami lub drzwiami ani nad źródłami ciepła lub w ich pobliżu.
• Należy unikać montażu w pobliżu lamp, nad grzejnikami, w miejscach nasłonecznionych oraz narażonych na przeciągi.
• Nie należy wybierać nieogrzewanych lub niechłodzonych obszarów budynku, takich jak ściany zewnętrzne.
• Zakończenie korytka przy czujniku należy uszczelnić, aby przepływ powietrza przez korytko nie powodował błędów pomiaru.

Podsumowanie

Siemens QAA2111 to ścienny, pasywny czujnik temperatury z elementem Pt 1000 klasy A. Zakres pomiarowy 0...50°C, maksymalna dokładność ±0,15 K oraz możliwość współpracy z wybranymi regulatorami i modułami Siemens pozwalają stosować go w systemach automatyki budynkowej oraz regulacji instalacji HVAC.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt jest zgodny z wymaganiami EU (CE) oraz UK (UKCA).
• Posiada certyfikację UL 873 i spełnia wymagania normy produktu IEC/EN 60730-1.
• Obudowa ma klasę palności V-0 według UL94.
• Należy przestrzegać krajowych przepisów oraz odpowiednich regulacji bezpieczeństwa. Ich nieprzestrzeganie może skutkować obrażeniami ciała i szkodami materialnymi.
• Urządzenie jest przeznaczone wyłącznie do zastosowań w pomieszczeniach i pracy w temperaturze 0...50°C oraz wilgotności 0...95% r.h. bez kondensacji.
• Należy przestrzegać dopuszczalnych warunków otoczenia oraz wymagań dotyczących miejsca montażu; czujnika nie wolno instalować w pobliżu źródeł ciepła, lamp, grzejników, w miejscach nasłonecznionych ani narażonych na przeciągi.
• Produkt ma klasę ochrony przed porażeniem prądem elektrycznym III oraz stopień ochrony obudowy IP30.
• Produktu ani jego opakowania nie wolno wyrzucać z odpadami komunalnymi. Należy przekazać je do oddzielnego punktu zbiórki i recyklingu zgodnie z przepisami lokalnymi i krajowymi.
