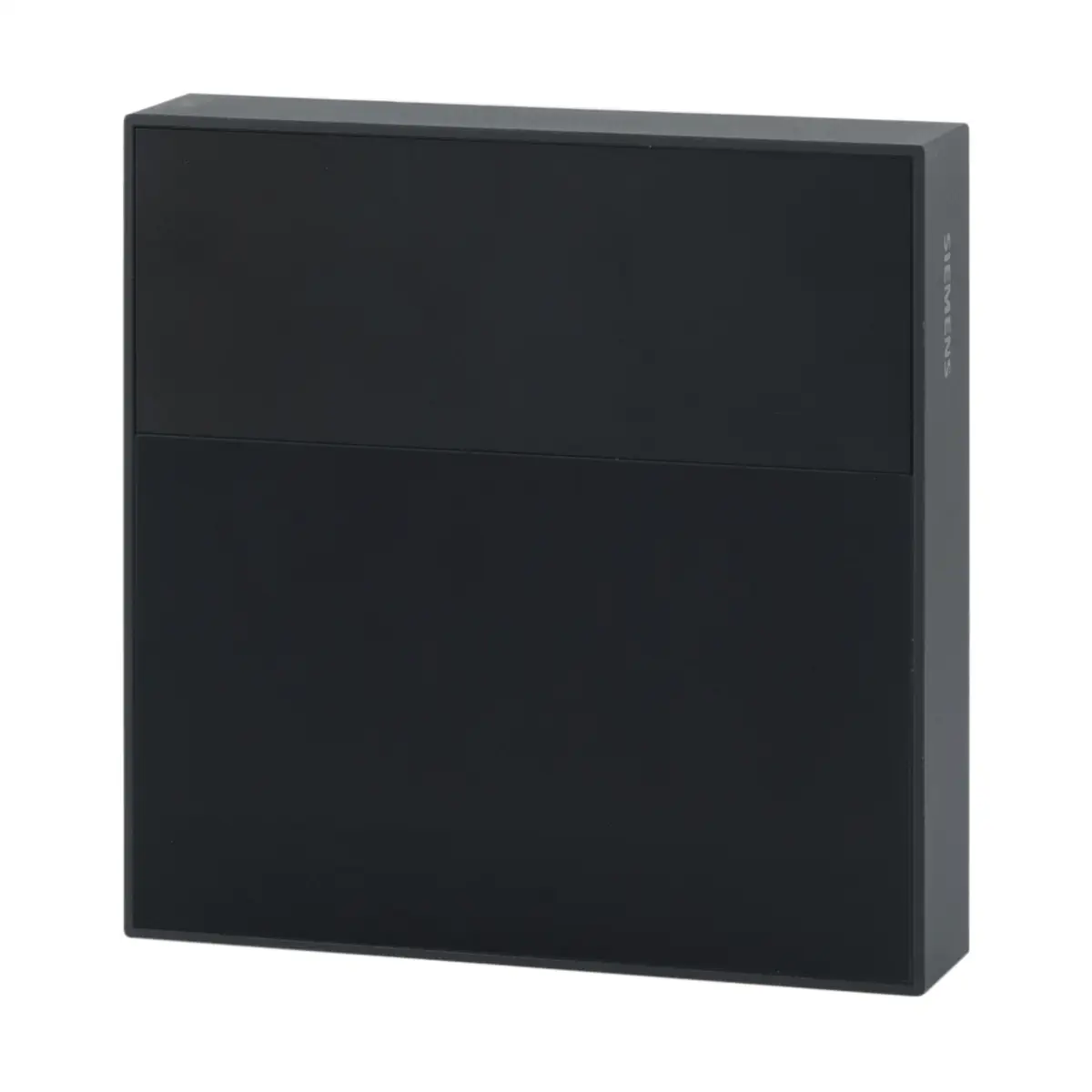

QAA2112/BK Pomieszczeniowy czujnik temperatury, Pt100 klasa B, 0..50 [°C], IP30, czarny

Siemens QAA2112/BK to pasywny czujnik pomieszczeniowy przeznaczony do pomiaru temperatury w zakresie 0...50°C. Model wykorzystuje element pomiarowy Pt 100 klasy B, ma czarną obudowę w kolorze RAL 9005 i jest przeznaczony do montażu na ścianie.

Najważniejsze cechy

• Element pomiarowy: Pt 100, klasa B.
• Zakres pomiarowy: 0...50°C.
• Maksymalna dokładność pomiaru: ±0,3 K.
• Pasywny sygnał wyjściowy.
• Stała czasowa t63: ≤ 7 min.
• Montaż na ścianie, bezpośrednio lub z wykorzystaniem puszki podtynkowej.
• Kolor obudowy: czarny RAL 9005.
• Stopień ochrony obudowy: IP30.
• Klasa ochrony przed porażeniem prądem elektrycznym: III.
• Numer magazynowy: S55720-S764.

Zastosowanie

Czujnik QAA2112/BK służy do pomiaru temperatury w pomieszczeniach na potrzeby systemów automatyki budynkowej oraz systemów regulacyjnych instalacji grzewczych, wentylacyjnych i klimatyzacyjnych.

Może być stosowany między innymi w biurach, salach spotkań i konferencyjnych, salach lekcyjnych i szkoleniowych, pokojach hotelowych, salach szpitalnych, holach, recepcjach, obiektach handlowych, klinikach, centrach fitness oraz przestrzeniach odnowy biologicznej.

Funkcje i działanie

Czujnik mierzy temperaturę za pomocą rezystancyjnego elementu pomiarowego Pt 100 klasy B. Jego rezystancja zmienia się w funkcji temperatury, a uzyskana wartość jest przekazywana do dalszego przetwarzania przez kompatybilny regulator.

Dokładność elementu pomiarowego opisana jest zależnością ±(0,3 + 0,005|t|)°C. Stała czasowa t63 wynosi maksymalnie 7 minut i zależy od przepływu powietrza oraz sprzężenia termicznego czujnika ze ścianą.

Podłączenie i urządzenia współpracujące

Model QAA2112/BK może współpracować z regulatorem TXM1.8P oraz z innymi regulatorami wyposażonymi w 2-przewodowe wejścia Pt 100.

• W przypadku regulatora TXM1.8P czujnik należy podłączyć za pomocą 4 przewodów: 2 do zacisku B oraz 2 do zacisku M.
• Przewody podłączeniowe są zamienialne.
• Dopuszczalna długość przewodów zależy od zastosowanego regulatora.
• Zaciski śrubowe obsługują przewód 1 × 1,5 mm² w przypadku drutu lub 1 × 2,5 mm² w przypadku linki.
• Możliwe jest również podłączenie 2 × 0,5 mm² dla drutu lub 2 × 0,75 mm² dla linki.

Budowa

Urządzenie składa się z dwóch części:

• czujnika z elementami elektronicznymi,
• płytki montażowej z zaciskami podłączeniowymi.

Przewody mogą być doprowadzone od tyłu jako okablowanie podtynkowe albo od góry lub od dołu obudowy. Czujnik może być instalowany z większością dostępnych na rynku kwadratowych i okrągłych puszek podtynkowych lub bezpośrednio na ścianie.

Dane techniczne

• Model: QAA2112/BK.
• Numer magazynowy: S55720-S764.
• Element pomiarowy: Pt 100, klasa B.
• Zakres zastosowania: 0...50°C.
• Zakres pomiarowy: 0...50°C.
• Maksymalna dokładność pomiaru: ±0,3 K.
• Sygnał wyjściowy: pasywny.
• Stała czasowa t63: ≤ 7 min.
• Stopień ochrony obudowy według EN 60529: IP30.
• Klasa ochrony: III.
• Warunki pracy: temperatura 0...50°C, wilgotność 0...95% r.h. bez kondensacji.
• Transport i składowanie w opakowaniu: temperatura -25...+70°C, wilgotność powietrza < 95% r.h..
• Mechaniczne warunki transportu: klasa 2M4.
• Mechaniczne warunki pracy: klasa 3M11.
• Materiał obudowy: poliwęglan.
• Kolor: czarny RAL 9005.
• Klasa palności obudowy według UL94: V-0.
• Czujnik nie zawiera silikonu.
• Wymiary: 88 × 88 × 22 mm.
• Waga z opakowaniem: 142,23 g.
• Materiał opakowania: tektura falista.

Montaż

Czujnik jest przeznaczony do montażu na ścianie. Zalecana wysokość instalacji wynosi około 1,5 m nad podłogą, a odległość od najbliższej ściany powinna wynosić co najmniej 50 cm.

• Nie montować we wnękach, na półkach, za zasłonami lub drzwiami.
• Nie instalować nad źródłami ciepła, w ich pobliżu, przy lampach ani nad grzejnikami.
• Unikać miejsc narażonych na bezpośrednie promieniowanie słoneczne i przeciągi.
• Unikać nieogrzewanych lub niechłodzonych obszarów budynku, takich jak ściany zewnętrzne.
• Zakończenie korytka przy czujniku należy uszczelnić, aby przepływ powietrza nie powodował błędów pomiaru.

Na dokładność pomiaru mogą wpływać przepływ powietrza, powierzchnia i materiał ściany oraz rodzaj ściany, na której zamontowano urządzenie.

Podsumowanie

Siemens QAA2112/BK jest pasywnym, ściennym czujnikiem temperatury z elementem Pt 100 klasy B. Zapewnia pomiar w zakresie 0...50°C, oferuje maksymalną dokładność ±0,3 K i może współpracować z regulatorami wyposażonymi w odpowiednie wejście Pt 100. Czarna obudowa RAL 9005 umożliwia zastosowanie urządzenia w pomieszczeniach, w których wymagane jest ciemne wykończenie osprzętu.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada zgodność EU CE oraz zgodność UK UKCA.
• Urządzenie ma certyfikację UL873 i jest zgodne z normą produktu IEC/EN 60730-1.
• Obudowa ma klasę palności UL94 V-0.
• Deklaracja środowiskowa produktu potwierdza zgodność z wymaganiami RoHS.
• Należy przestrzegać krajowych przepisów i odpowiednich regulacji bezpieczeństwa. Ich nieprzestrzeganie może skutkować obrażeniami ciała lub szkodami materialnymi.
• Produkt jest przeznaczony wyłącznie do zastosowań w pomieszczeniach i musi pracować w dopuszczalnych warunkach otoczenia, bez kondensacji wilgoci.
• Czujnik należy montować na ścianie, z dala od źródeł ciepła, lamp, bezpośredniego promieniowania słonecznego i przeciągów.
• Produktu i jego opakowania nie wolno usuwać razem z odpadami komunalnymi. Należy przekazać je do odpowiednich punktów selektywnej zbiórki i recyklingu zgodnie z przepisami lokalnymi i krajowymi.
