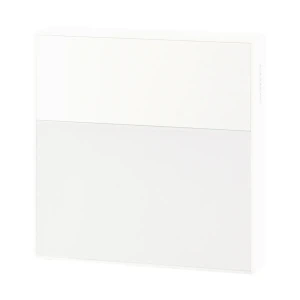

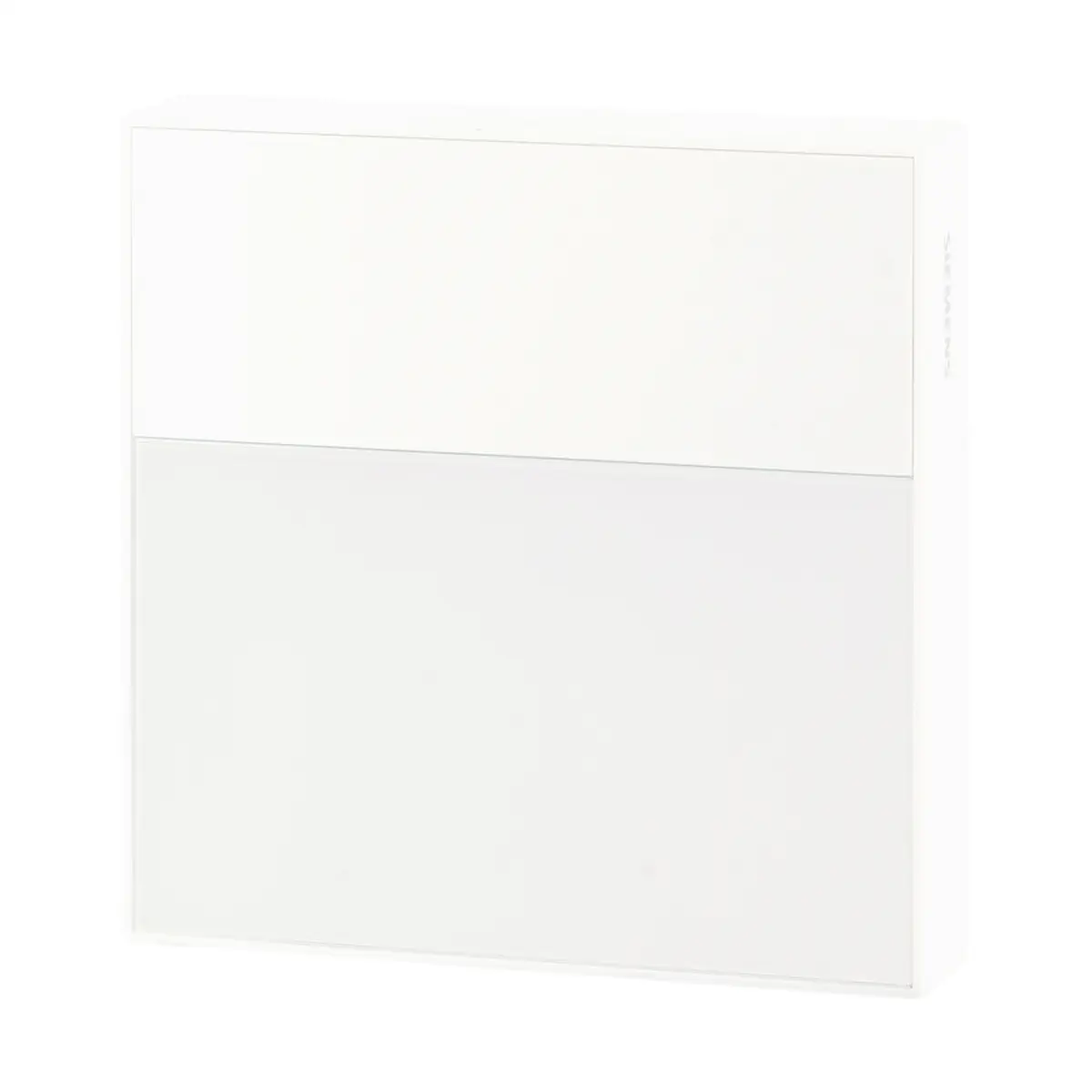

QAA2112 Pomieszczeniowy czujnik temperatury, Pt100 klasa B, 0..50 [°C], IP30, biały

Siemens QAA2112 to pasywny czujnik pomieszczeniowy przeznaczony do pomiaru temperatury w zakresie 0...50°C. Model wykorzystuje element pomiarowy Pt 100 klasy B i przekazuje wartość rezystancji do kompatybilnego regulatora. Biała obudowa w kolorze RAL 9016 jest przeznaczona do montażu na ścianie.

Najważniejsze cechy

• Model: QAA2112.
• Numer magazynowy: S55720-S763.
• Element pomiarowy: Pt 100, klasa B.
• Zakres pomiarowy: 0...50°C.
• Maksymalna dokładność pomiaru: ±0,3 K.
• Pasywny sygnał wyjściowy.
• Stała czasowa t63: ≤ 7 min, zależnie od przepływu powietrza i sprzężenia termicznego ze ścianą.
• Montaż na ścianie lub na większości dostępnych na rynku kwadratowych i okrągłych puszek podtynkowych.
• Kolor obudowy: biały RAL 9016.
• Stopień ochrony obudowy: IP30.
• Klasa ochrony przed porażeniem prądem elektrycznym: III.

Zastosowanie

Czujnik QAA2112 służy do pomiaru temperatury w pomieszczeniach na potrzeby systemów automatyki budynkowej oraz systemów regulacyjnych instalacji grzewczych, wentylacyjnych i klimatyzacyjnych.

Może być stosowany między innymi w:

• biurach oraz salach spotkań i konferencyjnych,
• salach lekcyjnych i szkoleniowych,
• pokojach hotelowych i salach szpitalnych,
• holach, recepcjach i przestrzeniach wydarzeń,
• powierzchniach handlowych, toaletach i szatniach,
• klinikach, centrach fitness i obiektach odnowy biologicznej.

Funkcje i działanie

Czujnik mierzy temperaturę za pomocą elementu Pt 100 klasy B. Jego rezystancja zmienia się w funkcji temperatury, a uzyskana wartość jest wykorzystywana przez kompatybilny regulator do dalszego przetwarzania.

Dokładność elementu pomiarowego określono jako ±(0,3 + 0,005|t|)°C, gdzie t oznacza temperaturę w stopniach Celsjusza.

Urządzenia współpracujące

• TXM1.8P – podłączenie za pomocą czterech przewodów: dwóch do zacisku B i dwóch do zacisku M.
• Inne regulatory wyposażone w 2-przewodowe wejścia Pt100.

Dane techniczne dotyczące konkretnych zastosowań obowiązują przy stosowaniu z wymienionymi produktami Siemens. Producent nie udziela gwarancji w przypadku stosowania produktów innych producentów.

Podłączenie przewodów

• Przewody podłączeniowe są zamienialne.
• Dopuszczalna długość przewodów zależy od zastosowanego regulatora i jest określona w jego karcie katalogowej.
• Zaciski śrubowe obsługują 1 × 1,5 mm² dla drutu lub 1 × 2,5 mm² dla linki.
• Możliwe jest również podłączenie 2 × 0,5 mm² dla drutu lub 2 × 0,75 mm² dla linki.
• Przewody można doprowadzić od tyłu jako okablowanie podtynkowe albo od góry lub od dołu.

Budowa

Urządzenie składa się z dwóch części:

• czujnika z elementami elektronicznymi,
• płytki montażowej z zaciskami podłączeniowymi.

Obudowę wykonano z poliwęglanu. Czujnik w całości nie zawiera silikonu.

Dane techniczne

• Typ produktu: pasywny czujnik temperatury pomieszczeniowej.
• Element pomiarowy: Pt 100, klasa B.
• Zakres zastosowania: 0...50°C.
• Zakres pomiarowy: 0...50°C.
• Maksymalna dokładność pomiaru: ±0,3 K.
• Stała czasowa t63: ≤ 7 min.
• Sygnał wyjściowy: pasywny.
• Stopień ochrony obudowy według EN 60529: IP30.
• Klasa ochrony: III.
• Temperatura pracy: 0...50°C.
• Wilgotność podczas pracy: 0...95% RH, bez kondensacji.
• Temperatura transportu i składowania w opakowaniu: -25...+70°C.
• Wilgotność podczas transportu i składowania: < 95% RH.
• Mechaniczne warunki transportu: klasa 2M4.
• Mechaniczne warunki pracy: klasa 3M11.
• Materiał obudowy: poliwęglan.
• Kolor: biały RAL 9016.
• Klasa palności obudowy według UL94: V-0.
• Wymiary: 88 × 88 × 22 mm.
• Waga z opakowaniem: 142,23 g.

Montaż

Czujnik jest przeznaczony do montażu na ścianie. Może zostać zamocowany bezpośrednio do ściany albo na większości dostępnych na rynku kwadratowych lub okrągłych puszek podtynkowych.

• Zalecana wysokość montażu wynosi 1,5 m nad podłogą.
• Czujnik należy umieścić w pomieszczeniu w odległości co najmniej 50 cm od najbliższej ściany.
• Nie należy montować go we wnękach, na półkach, za zasłonami lub drzwiami ani nad źródłami ciepła lub w ich pobliżu.
• Należy unikać montażu w pobliżu lamp i nad grzejnikami.
• Czujnik nie powinien być narażony na bezpośrednie promieniowanie słoneczne ani przeciągi.
• Należy unikać nieogrzewanych lub niechłodzonych obszarów budynku, takich jak ściany zewnętrzne.
• Zakończenie korytka przy czujniku należy uszczelnić, aby przepływ powietrza przez korytko nie powodował błędów pomiaru.

Na dokładność pomiaru wpływają między innymi przepływ powietrza, powierzchnia i materiał ściany oraz jej rodzaj.

Podsumowanie

Siemens QAA2112 jest pasywnym, ściennym czujnikiem temperatury z elementem Pt 100 klasy B. Zakres pomiarowy 0...50°C, maksymalna dokładność ±0,3 K oraz możliwość współpracy z regulatorem TXM1.8P lub regulatorami z 2-przewodowym wejściem Pt100 pozwalają stosować go w systemach automatyki budynkowej i regulacji instalacji HVAC.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada zgodność EU CE.
• Produkt posiada zgodność UK UKCA.
• Certyfikacja UL: UL873.
• Produkt jest zgodny z normą IEC/EN 60730-1 dotyczącą automatycznych regulatorów elektrycznych do zastosowań domowych i podobnych.
• Deklaracja środowiskowa produktu potwierdza zgodność z RoHS.
• Nieprzestrzeganie krajowych przepisów bezpieczeństwa może spowodować obrażenia ciała i szkody materialne. Należy przestrzegać przepisów krajowych oraz odpowiednich regulacji bezpieczeństwa.
• Produkt jest przeznaczony wyłącznie do zastosowań w pomieszczeniach.
• Podczas pracy należy zachować temperaturę 0...50°C i wilgotność 0...95% RH bez kondensacji.
• Urządzenie należy montować na ścianie, zgodnie z zaleceniami producenta, oraz chronić przed bezpośrednim promieniowaniem słonecznym, przeciągami, źródłami ciepła i niedopuszczalnymi warunkami otoczenia.
• Produkt, jego opakowanie i baterie, jeśli dotyczą produktu, nie mogą być usuwane jako odpady komunalne. Należy przekazać je do odpowiednich punktów selektywnej zbiórki i recyklingu zgodnie z przepisami lokalnymi i krajowymi.
