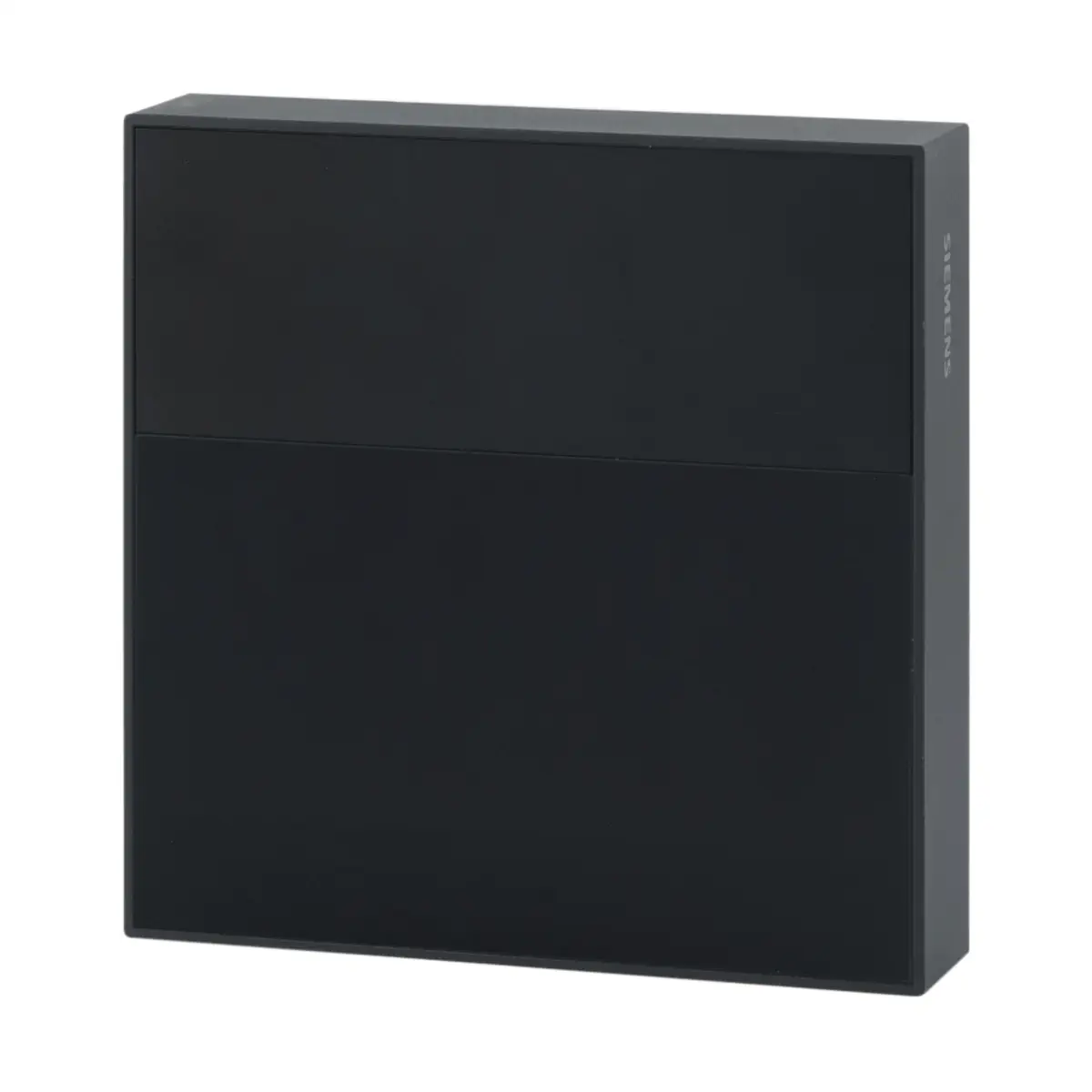

QAA2120/BK Pomieszczeniowy czujnik temperatury, LG-Ni1000 klasa B, 0..50 [°C], IP30, czarny

Siemens QAA2120/BK to pasywny czujnik pomieszczeniowy przeznaczony do pomiaru temperatury w systemach automatyki budynkowej oraz instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych. Model wykorzystuje element pomiarowy LG-Ni 1000 klasy B, pracuje w zakresie 0...50°C i ma czarną obudowę w kolorze RAL 9005.

Najważniejsze cechy

• Model: QAA2120/BK.
• Numer magazynowy: S55720-S766.
• Pasywny pomiar temperatury pomieszczenia.
• Element pomiarowy: LG-Ni 1000, klasa B.
• Zakres pomiarowy: 0...50°C.
• Maksymalna dokładność pomiaru: ±0,4 K.
• Sygnał wyjściowy: pasywny.
• Montaż na ścianie lub na kompatybilnej puszce podtynkowej.
• Kolor obudowy: czarny, RAL 9005.
• Stopień ochrony obudowy: IP30.

Zastosowanie

Czujnik jest przeznaczony do pomiaru temperatury w pomieszczeniach na potrzeby systemów automatyki budynkowej i układów regulacji instalacji HVAC. Może być stosowany między innymi w biurach, salach spotkań i konferencyjnych, obiektach szkoleniowych, pokojach hotelowych, salach szpitalnych, recepcjach, obiektach handlowych, klinikach oraz centrach fitness i odnowy biologicznej.

Funkcje i działanie

Element pomiarowy LG-Ni 1000 klasy B zmienia swoją rezystancję w zależności od temperatury pomieszczenia. Zmierzona wartość rezystancji jest przekazywana do kompatybilnego regulatora, który wykorzystuje ją do dalszego przetwarzania i regulacji.

• Charakterystyka dokładności: ±(0,4 + 0,007 × |t|)°C przy temperaturze t ≥ 0°C.
• Stała czasowa t63: ≤ 7 minut, zależnie od przepływu powietrza i sprzężenia termicznego ze ścianą.

Urządzenia współpracujące

Model QAA2120/BK jest przeznaczony do współpracy z następującymi regulatorami i modułami Siemens:

• PXC4/5/7..
• TXM1.8U
• TXM1.8X
• TXM1.8P
• ELC.E14 z EM.8U lub EM1.8U
• DXR2 / DXR1
• RDG2..

Dane techniczne dotyczące konkretnych zastosowań obowiązują przy stosowaniu z wymienionymi urządzeniami Siemens.

Budowa i podłączenie

Urządzenie składa się z czujnika z elementami elektronicznymi oraz płytki montażowej wyposażonej w zaciski podłączeniowe. Przewody mogą być doprowadzone od tyłu jako okablowanie podtynkowe albo od góry lub od dołu.

• Przewody podłączeniowe są zamienialne.
• Zaciski śrubowe: 1 × 1,5 mm² dla drutu lub 1 × 2,5 mm² dla linki.
• Możliwe podłączenie: 2 × 0,5 mm² dla drutu lub 2 × 0,75 mm² dla linki.
• Dopuszczalna długość przewodów zależy od zastosowanego regulatora i jest określona w jego karcie katalogowej.

Dane techniczne

• Typ produktu: pasywny czujnik temperatury pomieszczeniowej.
• Element pomiarowy: LG-Ni 1000, klasa B.
• Zakres zastosowania: 0...50°C.
• Zakres pomiarowy: 0...50°C.
• Maksymalna dokładność pomiaru: ±0,4 K.
• Stała czasowa t63: ≤ 7 min.
• Sygnał wyjściowy: pasywny.
• Klasa ochrony przed porażeniem elektrycznym: III.
• Stopień ochrony obudowy: IP30 według EN 60529.
• Temperatura pracy: 0...50°C.
• Wilgotność podczas pracy: 0...95% r.h., bez kondensacji.
• Temperatura transportu i składowania: -25...+70°C.
• Wilgotność podczas transportu i składowania: < 95% r.h..
• Warunki mechaniczne podczas transportu: klasa 2M4.
• Warunki mechaniczne podczas pracy: klasa 3M11.
• Materiał obudowy: poliwęglan.
• Kolor: czarny, RAL 9005.
• Wymiary: 88 × 88 × 22 mm.
• Waga z opakowaniem: 142,23 g.
• Czujnik nie zawiera silikonu.

Montaż

Czujnik jest przeznaczony do montażu na ścianie. Może być instalowany bezpośrednio na ścianie albo z wykorzystaniem większości dostępnych na rynku kwadratowych lub okrągłych puszek podtynkowych.

• Zalecana wysokość montażu: 1,5 m nad podłogą.
• Nie montować we wnękach, na półkach, za zasłonami lub drzwiami.
• Nie instalować nad źródłami ciepła, w ich pobliżu, przy lampach ani nad grzejnikami.
• Unikać bezpośredniego promieniowania słonecznego i przeciągów.
• Unikać nieogrzewanych lub niechłodzonych obszarów budynku, takich jak ściany zewnętrzne.
• Zakończenie korytka instalacyjnego przy czujniku należy uszczelnić, aby przepływ powietrza nie powodował błędów pomiarowych.

Na dokładność pomiaru mogą wpływać przepływ powietrza, chropowatość powierzchni, materiał ściany oraz zastosowanie ściany wewnętrznej lub zewnętrznej.

Podsumowanie

Siemens QAA2120/BK jest ściennym, pasywnym czujnikiem temperatury z elementem LG-Ni 1000 klasy B. Zakres pomiarowy 0...50°C, maksymalna dokładność ±0,4 K oraz możliwość współpracy ze wskazanymi regulatorami Siemens pozwalają stosować go w systemach automatyki pomieszczeniowej i instalacjach HVAC. Czarna obudowa RAL 9005 umożliwia dopasowanie urządzenia do ciemnych elementów wyposażenia wnętrza.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Potwierdzona zgodność z wymaganiami Unii Europejskiej CE.
• Potwierdzona zgodność UKCA.
• Certyfikacja UL 873.
• Produkt jest zgodny z normą IEC/EN 60730-1 dotyczącą automatycznych regulatorów elektrycznych do zastosowań domowych i podobnych.
• Deklaracja środowiskowa produktu potwierdza zgodność z RoHS.
• Obudowa ma klasę palności UL94 V-0.
• Należy przestrzegać krajowych przepisów oraz właściwych regulacji bezpieczeństwa. Ich nieprzestrzeganie może skutkować obrażeniami ciała lub szkodami materialnymi.
• Produkt jest przeznaczony wyłącznie do zastosowań w pomieszczeniach, w temperaturze 0...50°C i przy wilgotności 0...95% r.h. bez kondensacji.
• Urządzenie należy montować na ścianie, z zachowaniem dopuszczalnych warunków otoczenia oraz zaleceń dotyczących miejsca montażu.
• Produkt, jego opakowanie oraz baterie, jeśli dotyczą danego zastosowania, nie mogą być utylizowane jako odpady komunalne. Należy przekazać je do oddzielnego punktu zbiórki i recyklingu zgodnie z lokalnymi oraz krajowymi przepisami.
