QAA2120 Pomieszczeniowy czujnik temperatury, LG-Ni1000 klasa B, 0..50 [°C], IP30, biały

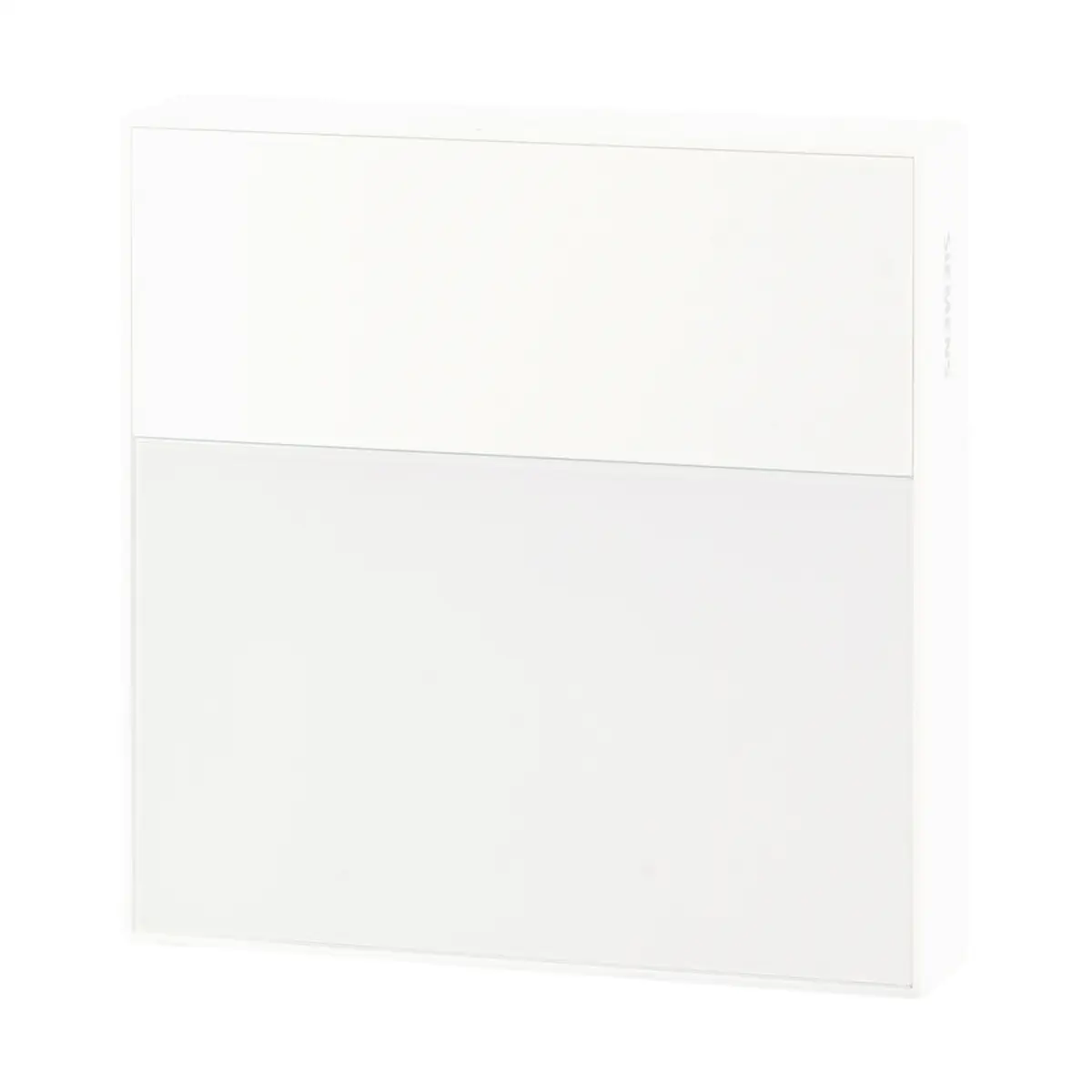

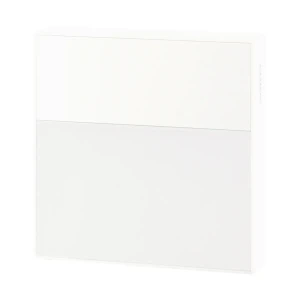

Siemens QAA2120 to pasywny czujnik pomieszczeniowy przeznaczony do pomiaru temperatury w zakresie 0...50°C. Model wykorzystuje element pomiarowy LG-Ni 1000 klasy B, ma białą obudowę w kolorze RAL 9016 i jest przeznaczony do montażu na ścianie.

Najważniejsze cechy

• Model: QAA2120.
• Numer magazynowy: S55720-S765.
• Element pomiarowy: LG-Ni 1000, klasa B.
• Zakres pomiarowy i zastosowania: 0...50°C.
• Maksymalna dokładność pomiaru: ±0,4 K.
• Sygnał wyjściowy: pasywny.
• Stała czasowa t63: ≤ 7 min, zależnie od przepływu powietrza i sprzężenia termicznego ze ścianą.
• Stopień ochrony obudowy: IP30.
• Klasa ochrony przed porażeniem prądem elektrycznym: III.
• Kolor obudowy: biały RAL 9016.
• Montaż: na ścianie.

Zastosowanie

Czujnik QAA2120 służy do pomiaru temperatury w pomieszczeniach na potrzeby systemów automatyki budynkowej oraz systemów regulacyjnych stosowanych w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych.

Może być stosowany między innymi w biurach, salach konferencyjnych i szkoleniowych, pokojach hotelowych, salach szpitalnych, holach, recepcjach, obiektach handlowych, klinikach oraz centrach fitness i odnowy biologicznej.

Funkcje i działanie

Czujnik mierzy temperaturę za pomocą elementu pomiarowego LG-Ni 1000 klasy B. Jego rezystancja zmienia się w funkcji temperatury, a wartość rezystancji jest następnie przetwarzana przez kompatybilny regulator.

Dokładność elementu pomiarowego wynosi ±(0,4 + 0,007|t|)°C przy t ≥ 0°C.

Urządzenia współpracujące

Model QAA2120 jest przeznaczony do współpracy z następującymi urządzeniami Siemens:

• PXC4/5/7..
• TXM1.8U
• TXM1.8X
• TXM1.8P
• ELC.E14 z EM.8U lub EM1.8U
• DXR2 i DXR1
• RDG2..

Podłączenie i okablowanie

• Urządzenie wyposażono w płytkę montażową z zaciskami podłączeniowymi.
• Przewody podłączeniowe są zamienialne.
• Przewody można doprowadzić od tyłu jako okablowanie podtynkowe albo od góry lub od dołu.
• Dopuszczalna długość przewodów zależy od zastosowanego regulatora i jest określona w jego karcie katalogowej.
• Zaciski śrubowe umożliwiają podłączenie przewodów: 1 × 1,5 mm² dla drutu lub 1 × 2,5 mm² dla linki.
• Możliwe jest także podłączenie: 2 × 0,5 mm² dla drutu lub 2 × 0,75 mm² dla linki.

Budowa

Urządzenie składa się z dwóch części:

• czujnika z elementami elektronicznymi,
• płytki montażowej z zaciskami podłączeniowymi.

Obudowa została wykonana z poliwęglanu. Kompletny czujnik nie zawiera silikonu.

Dane techniczne

• Model: QAA2120.
• Numer magazynowy: S55720-S765.
• Element pomiarowy: LG-Ni 1000, klasa B.
• Zakres zastosowania: 0...50°C.
• Zakres pomiarowy: 0...50°C.
• Maksymalna dokładność pomiaru: ±0,4 K.
• Stała czasowa t63: ≤ 7 min.
• Sygnał wyjściowy: pasywny.
• Stopień ochrony obudowy według EN 60529: IP30.
• Klasa ochrony: III.
• Temperatura pracy: 0...50°C.
• Wilgotność podczas pracy: 0...95% r.h., bez kondensacji.
• Temperatura transportu i składowania w opakowaniu: -25...+70°C.
• Wilgotność podczas transportu i składowania: < 95% r.h..
• Warunki mechaniczne podczas transportu: klasa 2M4.
• Warunki mechaniczne podczas pracy: klasa 3M11.
• Materiał obudowy: poliwęglan.
• Kolor: biały RAL 9016.
• Klasa palności obudowy według UL94: V-0.
• Wymiary: 88 × 88 × 22 mm.
• Waga z opakowaniem: 142,23 g.

Montaż

Czujnik jest przeznaczony do montażu na ścianie. Może być instalowany z większością dostępnych na rynku kwadratowych lub okrągłych puszek podtynkowych albo bezpośrednio na ścianie bez puszki.

• Zalecana wysokość montażu: 1,5 m nad podłogą.
• Czujnik należy zainstalować w pomieszczeniu w odległości co najmniej 50 cm od najbliższej ściany.
• Nie należy montować urządzenia we wnękach, na półkach, za zasłonami lub drzwiami ani nad źródłami ciepła lub w ich pobliżu.
• Nie montować w pobliżu lamp ani nad grzejnikami.
• Unikać bezpośredniego promieniowania słonecznego i przeciągów.
• Unikać nieogrzewanych lub niechłodzonych obszarów budynku, takich jak ściany zewnętrzne.
• Zakończenie korytka przy czujniku należy uszczelnić, aby przepływ powietrza przez korytko nie powodował błędów pomiarowych.

Na dokładność pomiaru wpływają również przepływ powietrza, powierzchnia i materiał ściany oraz to, czy urządzenie jest instalowane na ścianie wewnętrznej czy zewnętrznej.

Podsumowanie

Siemens QAA2120 jest pasywnym, ściennym czujnikiem temperatury z elementem LG-Ni 1000 klasy B. Zapewnia pomiar w zakresie 0...50°C, maksymalną dokładność ±0,4 K i współpracę z wybranymi regulatorami oraz modułami automatyki budynkowej Siemens. Biała obudowa RAL 9016 umożliwia zastosowanie urządzenia w różnych typach pomieszczeń.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada zgodność UE CE.
• Produkt posiada zgodność UK UKCA.
• Certyfikacja UL: UL873.
• Produkt spełnia wymagania normy IEC/EN 60730-1 dotyczącej automatycznych regulatorów elektrycznych do zastosowań domowych i podobnych.
• Deklaracja środowiskowa produktu obejmuje zgodność z RoHS.
• Obudowa ma klasę palności UL94 V-0.
• Należy przestrzegać krajowych przepisów oraz odpowiednich regulacji bezpieczeństwa. Ich nieprzestrzeganie może skutkować obrażeniami ciała i szkodami materialnymi.
• Produkt jest przeznaczony wyłącznie do zastosowań w pomieszczeniach i musi pracować w dopuszczalnych warunkach otoczenia: 0...50°C oraz 0...95% r.h. bez kondensacji.
• Urządzenie należy montować na ścianie, z dala od źródeł ciepła, lamp, bezpośredniego promieniowania słonecznego, przeciągów oraz nieogrzewanych lub niechłodzonych obszarów budynku.
• Produktu i jego opakowania nie wolno usuwać razem z odpadami komunalnymi. Należy przekazać je do oddzielnego punktu zbiórki i recyklingu zgodnie z przepisami lokalnymi i krajowymi.
