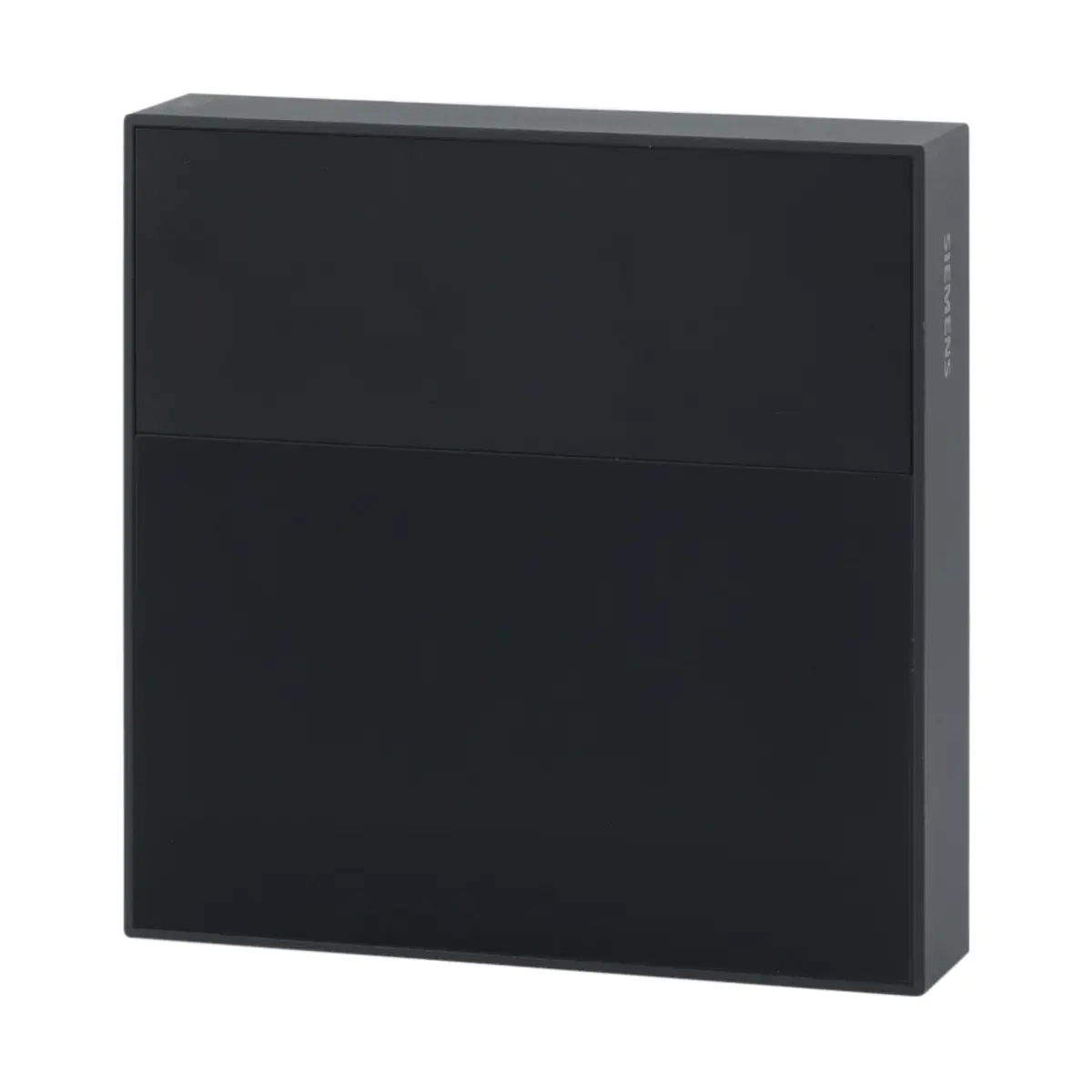

QAA2121/BK Pomieszczeniowy czujnik temperatury, LG-Ni1000 klasa A, 0..50 [°C], IP30, czarny

Siemens QAA2121/BK to pasywny pokojowy czujnik temperatury z elementem pomiarowym LG-Ni 1000 klasy A. Model w czarnej obudowie RAL 9005 jest przeznaczony do współpracy z systemami automatyki budynkowej oraz instalacjami ogrzewania, wentylacji i klimatyzacji.

Najważniejsze cechy

• Pomiar temperatury pomieszczenia w zakresie 0...50°C.
• Element pomiarowy LG-Ni 1000 klasy A.
• Maksymalna dokładność pomiarowa podana dla modelu: ±0,2 K.
• Pasywny sygnał wyjściowy.
• Stała czasowa t63: ≤ 7 min, zależnie od ruchu powietrza i sprzężenia cieplnego ze ścianą.
• Montaż naścienny, bezpośrednio na ścianie lub na większości dostępnych puszek podtynkowych.
• Czarna obudowa z poliwęglanu w kolorze RAL 9005.
• Stopień ochrony obudowy IP30 i klasa ochronności III.
• Numer magazynowy: S55720-S768.

Zastosowanie

Czujnik służy do pomiaru temperatury pomieszczeń na potrzeby systemów automatyki i sterowania instalacjami HVAC. Może być stosowany między innymi w biurach, salach konferencyjnych, klasach i pomieszczeniach szkoleniowych, pokojach hotelowych i szpitalnych, recepcjach, przestrzeniach handlowych, klinikach oraz obiektach fitness i wellness.

Funkcje i działanie

Temperatura jest rejestrowana przez element LG-Ni 1000 klasy A, którego rezystancja zmienia się wraz z temperaturą. Wartość rezystancji jest następnie przetwarzana przez kompatybilny sterownik.

Dokładność elementu pomiarowego według charakterystyki wynosi ±(0,2 + 0,0035|t|)°C dla t ≥ 0°C.

Kompatybilne urządzenia

Model QAA2121/BK jest przewidziany do współpracy z następującymi urządzeniami Siemens:

• PXC4/5/7..
• TXM1.8U
• TXM1.8X
• TXM1.8P
• ELC.E14 wraz z EM.8U lub EM1.8U
• DXR2 / DXR1
• RDG2..

Dane techniczne dotyczące określonych zastosowań obowiązują w połączeniu z wymienionymi urządzeniami Siemens.

Podłączenie i okablowanie

• Przewody podłączeniowe są zamienne.
• Dopuszczalna długość przewodu zależy od zastosowanego sterownika i jest określona w jego dokumentacji.
• Zaciski śrubowe: 1 × 1,5 mm² dla przewodu jednodrutowego lub 1 × 2,5 mm² dla przewodu linkowego.
• Alternatywnie: 2 × 0,5 mm² dla przewodów jednodrutowych lub 2 × 0,75 mm² dla przewodów linkowych.
• Przewody mogą być wprowadzane od tyłu przy instalacji ukrytej albo od góry lub od dołu.

Dane techniczne

• Model: QAA2121/BK.
• Numer magazynowy: S55720-S768.
• Rodzaj urządzenia: pasywny pokojowy czujnik temperatury.
• Element pomiarowy: LG-Ni 1000, klasa A.
• Zakres zastosowania i pomiaru: 0...50°C.
• Maksymalna dokładność pomiarowa: ±0,2 K.
• Stała czasowa t63: ≤ 7 min.
• Sygnał wyjściowy: pasywny.
• Stopień ochrony obudowy: IP30 zgodnie z EN 60529.
• Klasa ochronności: III.
• Temperatura pracy: 0...50°C.
• Wilgotność podczas pracy: 0...95% RH, bez kondensacji.
• Temperatura transportu i przechowywania w opakowaniu: -25...+70°C.
• Wilgotność podczas transportu i przechowywania: < 95% RH.
• Wymiary: 88 × 88 × 22 mm.
• Materiał obudowy: poliwęglan.
• Kolor: czarny RAL 9005.
• Klasa palności obudowy według UL94: V-0.
• Kompletny czujnik: bez silikonu.
• Masa wraz z opakowaniem: 142,23 g.

Montaż

Urządzenie składa się z czujnika zawierającego elementy elektroniczne oraz płyty montażowej z zaciskami. Może być zamontowane bezpośrednio na ścianie lub na większości standardowych kwadratowych i okrągłych puszek podtynkowych.

• Zalecana wysokość montażu: 1,5 m nad podłogą.
• Czujnik należy instalować w użytkowanej części pomieszczenia, co najmniej 50 cm od sąsiedniej ściany.
• Nie montować we wnękach, na półkach, za zasłonami lub drzwiami ani nad źródłami ciepła lub w ich pobliżu.
• Nie montować w pobliżu lamp ani nad grzejnikami.
• Unikać bezpośredniego promieniowania słonecznego i przeciągów.
• Unikać nieogrzewanych lub niechłodzonych części budynku, w tym ścian zewnętrznych.
• Końcówkę kanału kablowego przy czujniku należy uszczelnić, aby przepływ powietrza przez kanał nie powodował błędnych pomiarów.

Na dokładność pomiaru mogą wpływać przepływ powietrza, rodzaj i struktura powierzchni ściany oraz umieszczenie urządzenia na ścianie wewnętrznej lub zewnętrznej.

Podsumowanie

Siemens QAA2121/BK jest pasywnym czujnikiem temperatury do pomieszczeń, wyposażonym w element LG-Ni 1000 klasy A. Oferuje zakres pomiarowy 0...50°C, maksymalną dokładność ±0,2 K oraz możliwość wygodnego montażu na ścianie lub puszce podtynkowej. Czarna obudowa RAL 9005 pozwala dopasować urządzenie do ciemnych elementów wyposażenia wnętrza.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada zgodność UE CE oraz zgodność brytyjską UKCA.
• Certyfikacja UL zgodnie z UL873.
• Produkt spełnia wymagania normy IEC/EN 60730-1 dotyczącej automatycznych regulatorów elektrycznych do użytku domowego i podobnego.
• Należy przestrzegać krajowych przepisów oraz właściwych zasad bezpieczeństwa; ich nieprzestrzeganie może spowodować obrażenia osób i szkody materialne.
• Urządzenie jest przeznaczone do zastosowań wewnątrz pomieszczeń i należy użytkować je w temperaturze 0...50°C oraz przy wilgotności 0...95% RH bez kondensacji.
• Należy przestrzegać zalecanej lokalizacji montażu i unikać źródeł ciepła, lamp, grzejników, bezpośredniego nasłonecznienia, przeciągów oraz nieogrzewanych lub niechłodzonych części budynku.
• Produkt, jego opakowanie oraz ewentualne baterie nie mogą być usuwane razem z odpadami komunalnymi. Należy przekazać je do odpowiedniego punktu selektywnej zbiórki i recyklingu zgodnie z lokalnymi oraz krajowymi przepisami.
