QAA2121 Pomieszczeniowy czujnik temperatury, LG-Ni1000 klasa A, 0..50 [°C], IP30, biały

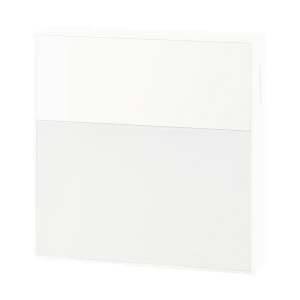

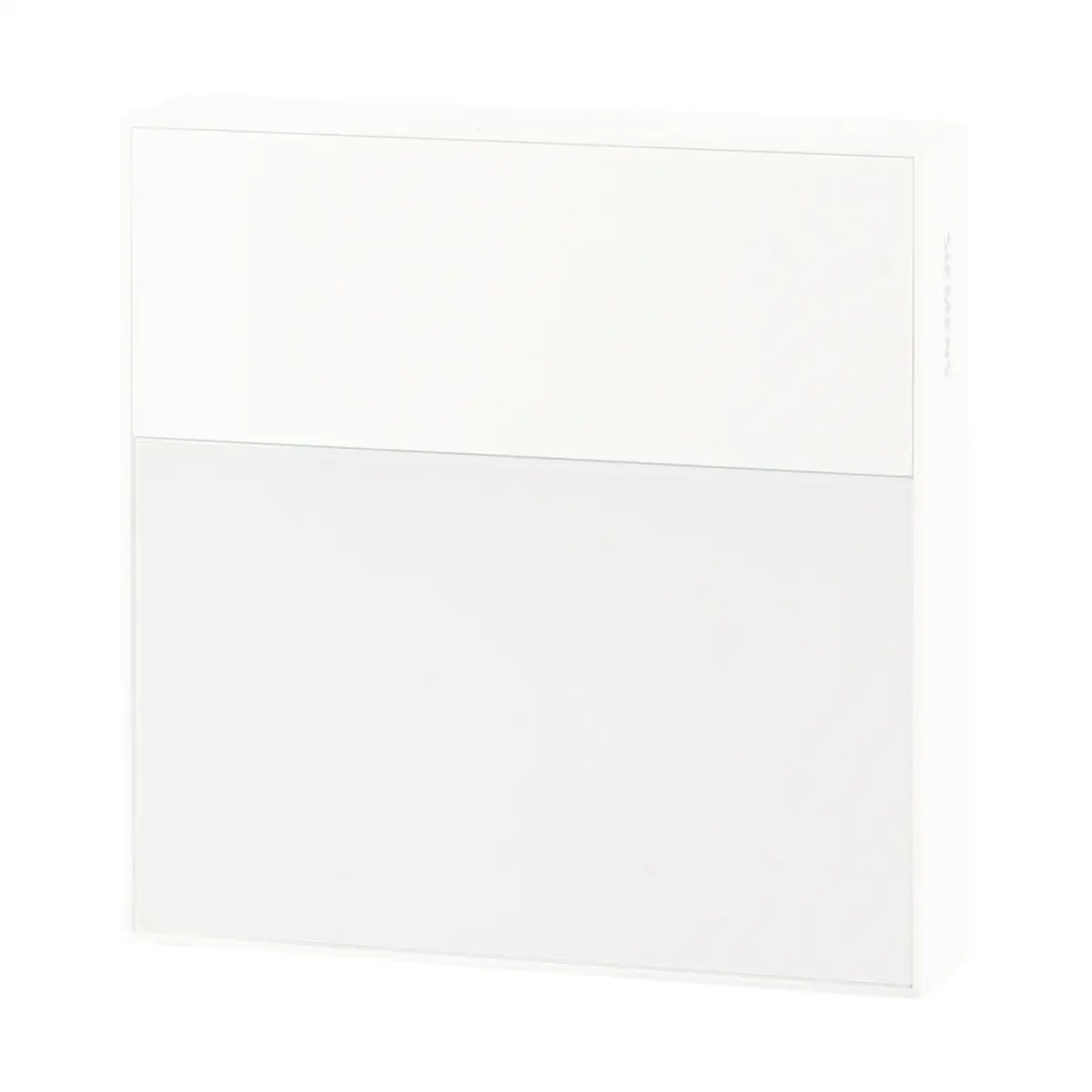

Siemens QAA2121 to pasywny czujnik pomieszczeniowy przeznaczony do pomiaru temperatury w zakresie 0...50°C. Wykorzystuje element pomiarowy LG-Ni 1000 klasy A i przekazuje sygnał rezystancyjny do kompatybilnego regulatora. Model ma białą obudowę w kolorze RAL 9016 i jest przeznaczony do montażu na ścianie.

Najważniejsze cechy

• Model: QAA2121.
• Numer magazynowy: S55720-S767.
• Element pomiarowy: LG-Ni 1000, klasa A.
• Zakres pomiaru temperatury: 0...50°C.
• Maksymalna dokładność pomiaru: ±0,2 K.
• Pasywny sygnał wyjściowy.
• Stała czasowa t63: ≤ 7 min.
• Montaż na ścianie lub na kompatybilnej puszce podtynkowej.
• Kolor obudowy: biały, RAL 9016.
• Stopień ochrony obudowy: IP30.
• Klasa ochrony przed porażeniem prądem elektrycznym: III.

Zastosowanie

Czujnik QAA2121 służy do pomiaru temperatury w pomieszczeniach na potrzeby systemów automatyki budynkowej oraz systemów regulacyjnych instalacji grzewczych, wentylacyjnych i klimatyzacyjnych.

Może być stosowany między innymi w:

• biurach oraz salach spotkań i konferencyjnych,
• salach lekcyjnych i szkoleniowych,
• pokojach hotelowych i salach szpitalnych,
• holach, recepcjach i przestrzeniach wydarzeń,
• powierzchniach handlowych, toaletach i szatniach,
• klinikach, centrach fitness oraz obiektach odnowy biologicznej.

Funkcje i działanie

Czujnik mierzy temperaturę za pomocą elementu pomiarowego, którego rezystancja zmienia się w zależności od temperatury. Zmierzona wartość rezystancji jest następnie przetwarzana przez kompatybilny regulator.

• Element pomiarowy: LG-Ni 1000 klasy A.
• Charakterystyka dokładności dla temperatury t ≥ 0°C: ±(0,2 + 0,0035|t|)°C.
• Maksymalna dokładność pomiaru: ±0,2 K.
• Stała czasowa t63: ≤ 7 min, zależnie od przepływu powietrza i sprzężenia termicznego ze ścianą.

Urządzenia współpracujące

Model QAA2121 jest przewidziany do współpracy z następującymi urządzeniami Siemens:

• PXC4/5/7..,
• TXM1.8U,
• TXM1.8X,
• TXM1.8P,
• ELC.E14 + EM.8U/EM1.8U,
• DXR2 / DXR1,
• RDG2...

Dane techniczne dotyczące konkretnych aplikacji obowiązują przy stosowaniu czujnika z wymienionymi kompatybilnymi produktami Siemens.

Budowa i podłączenie

Urządzenie składa się z dwóch części: czujnika z elementami elektronicznymi oraz płytki montażowej z zaciskami podłączeniowymi. Przewody można doprowadzić od tyłu w instalacji podtynkowej albo od góry lub od dołu.

• Podłączenie za pomocą zacisków śrubowych.
• Przewody podłączeniowe są zamienialne.
• Dopuszczalne przekroje: 1 × 1,5 mm² dla drutu lub 1 × 2,5 mm² dla linki.
• Dopuszczalne przekroje przy dwóch przewodach: 2 × 0,5 mm² dla drutu lub 2 × 0,75 mm² dla linki.
• Dopuszczalna długość przewodów zależy od zastosowanego regulatora i powinna być sprawdzona w jego karcie katalogowej.

Dane techniczne

• Zakres zastosowania: 0...50°C.
• Zakres pomiarowy: 0...50°C.
• Element pomiarowy: LG-Ni 1000, klasa A.
• Maksymalna dokładność pomiaru: ±0,2 K.
• Sygnał wyjściowy: pasywny.
• Stopień ochrony obudowy według EN 60529: IP30.
• Klasa ochrony: III.
• Temperatura pracy: 0...50°C.
• Wilgotność podczas pracy: 0...95% wilgotności względnej, bez kondensacji.
• Temperatura transportu i składowania w opakowaniu: -25...+70°C.
• Wilgotność podczas transportu i składowania: < 95% wilgotności względnej.
• Warunki mechaniczne podczas transportu: klasa 2M4.
• Warunki mechaniczne podczas pracy: klasa 3M11.
• Materiał obudowy: poliwęglan.
• Kolor: biały, RAL 9016.
• Klasa palności obudowy według UL94: V-0.
• Czujnik nie zawiera silikonu.
• Wymiary: 88 × 88 × 22 mm.
• Waga z opakowaniem: 142,23 g.

Montaż

Czujnik jest przeznaczony do montażu na ścianie. Może zostać zamontowany bezpośrednio na ścianie albo z wykorzystaniem większości dostępnych na rynku kwadratowych lub okrągłych puszek podtynkowych.

• Zalecana wysokość montażu: 1,5 m nad podłogą.
• Czujnik należy instalować w pomieszczeniu w odległości co najmniej 50 cm od najbliższej ściany.
• Nie montować we wnękach, na półkach, za zasłonami lub drzwiami ani nad źródłami ciepła lub w ich pobliżu.
• Nie montować w pobliżu lamp ani nad grzejnikami.
• Unikać bezpośredniego promieniowania słonecznego i przeciągów.
• Unikać nieogrzewanych lub niechłodzonych obszarów budynku, takich jak ściany zewnętrzne.
• Zakończenie korytka przy czujniku należy uszczelnić, aby przepływ powietrza przez korytko nie powodował błędów pomiaru.

Na dokładność pomiaru wpływają między innymi przepływ powietrza, powierzchnia i materiał ściany oraz rodzaj ściany.

Podsumowanie

Siemens QAA2121 jest ściennym, pasywnym czujnikiem temperatury z elementem LG-Ni 1000 klasy A. Zapewnia pomiar w zakresie 0...50°C, maksymalną dokładność ±0,2 K oraz współpracę z określonymi regulatorami i modułami Siemens. Biała obudowa RAL 9016 umożliwia zastosowanie urządzenia w różnego rodzaju pomieszczeniach użytkowych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada zgodność EU CE oraz zgodność UK UKCA.
• Posiada certyfikację UL873.
• Produkt jest zgodny z normą IEC/EN 60730-1 dotyczącą automatycznych regulatorów elektrycznych do zastosowań domowych i podobnych.
• Deklaracja środowiskowa produktu potwierdza między innymi zgodność z wymaganiami RoHS.
• Należy przestrzegać krajowych przepisów oraz odpowiednich regulacji bezpieczeństwa. Ich nieprzestrzeganie może skutkować obrażeniami ciała i szkodami materialnymi.
• Urządzenie jest przeznaczone wyłącznie do zastosowań w pomieszczeniach oraz do montażu na ścianie.
• Należy przestrzegać dopuszczalnych warunków otoczenia: podczas pracy temperatura 0...50°C i wilgotność 0...95% bez kondensacji.
• Stopień ochrony obudowy wynosi IP30, a urządzenie ma klasę ochrony III.
• Nie wyrzucać produktu ani jego opakowania z odpadami komunalnymi. Należy przekazać je do odpowiednich punktów selektywnej zbiórki i recyklingu zgodnie z przepisami lokalnymi i krajowymi.
