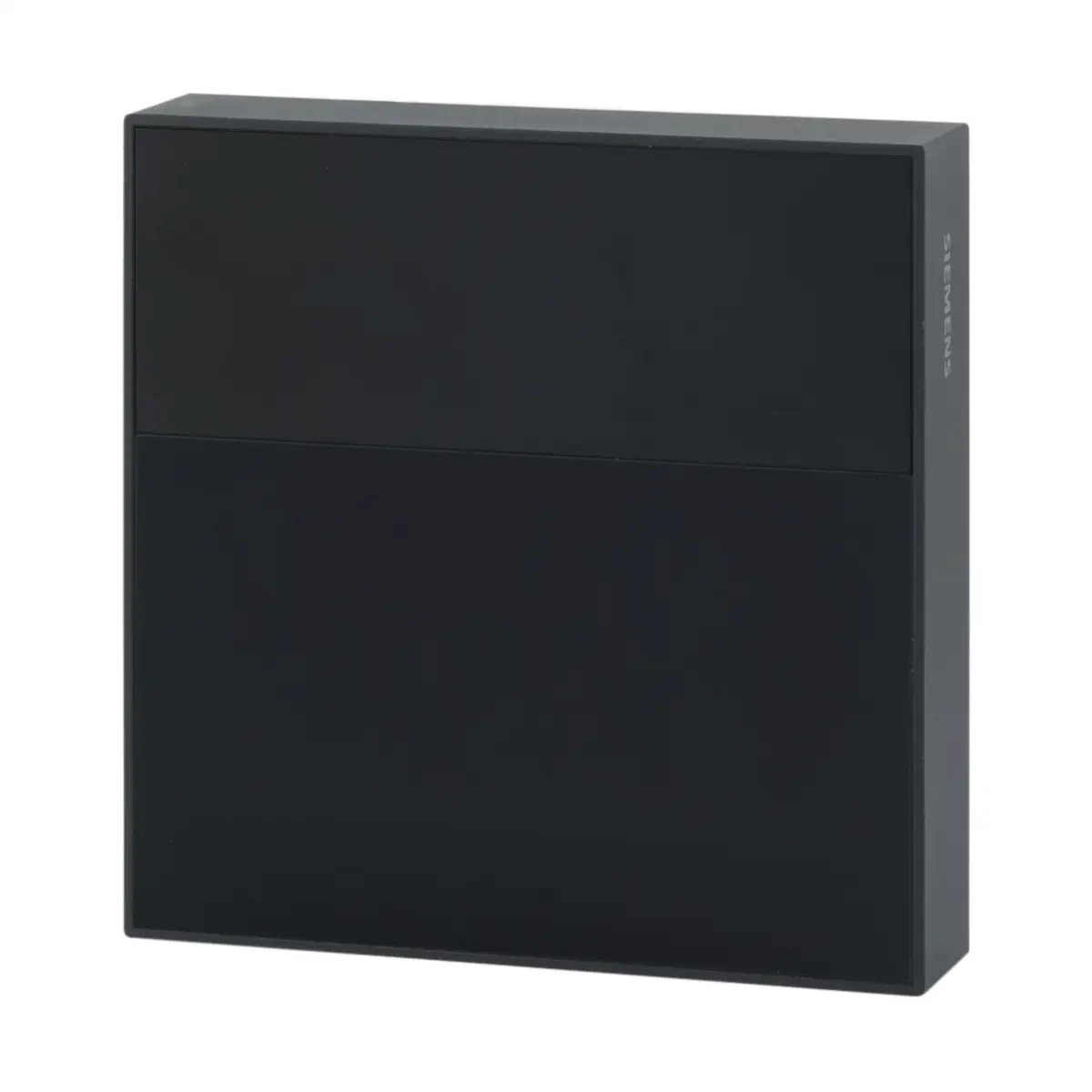

QAA2130/BK Pomieszczeniowy czujnik temperatury, NTC10k typ II, 0..50 [°C], IP30, czarny

Siemens QAA2130/BK to pasywny czujnik pomieszczeniowy przeznaczony do pomiaru temperatury w zakresie 0...50°C. Model wykorzystuje element pomiarowy NTC 10k (typ II), ma czarną obudowę w kolorze RAL 9005 i jest przystosowany do montażu na ścianie.

Najważniejsze cechy

• Model: QAA2130/BK.
• Numer magazynowy: S55720-S770.
• Element pomiarowy: NTC 10k (typ II).
• Zakres pomiarowy: 0...50°C.
• Maksymalna dokładność pomiaru: ±0,46 K.
• Pasywny sygnał wyjściowy.
• Stała czasowa t63: ≤ 7 min, zależnie od przepływu powietrza i sprzężenia termicznego ze ścianą.
• Montaż na ścianie lub na większości dostępnych na rynku kwadratowych i okrągłych puszek podtynkowych.
• Czarna obudowa: RAL 9005.
• Stopień ochrony obudowy: IP30.

Zastosowanie

Czujnik służy do pomiaru temperatury w pomieszczeniach na potrzeby systemów automatyki budynkowej oraz systemów regulacyjnych w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych.

Może być stosowany między innymi w biurach, salach spotkań i konferencyjnych, salach lekcyjnych i szkoleniowych, pokojach hotelowych, salach szpitalnych, holach, recepcjach, przestrzeniach handlowych, klinikach, centrach fitness, szatniach i innych pomieszczeniach użytkowych.

Funkcje i działanie

Czujnik mierzy temperaturę za pomocą elementu NTC 10k (typ II), którego rezystancja zmienia się w zależności od temperatury. Wartość rezystancji jest następnie przetwarzana przez kompatybilny regulator.

Na dokładność pomiaru mogą wpływać przepływ powietrza, powierzchnia i materiał ściany oraz zastosowanie czujnika na ścianie wewnętrznej lub zewnętrznej.

Urządzenia współpracujące

Model QAA2130/BK jest przeznaczony do współpracy z następującymi regulatorami i modułami Siemens:

• PXC4/5/7..
• TXM1.8U
• TXM1.8X
• ELC.E14 z EM.8U lub EM1.8U
• DXR2 / DXR1
• RDF4..

Podłączenie i okablowanie

• Przewody mogą być doprowadzone od tyłu jako okablowanie podtynkowe albo od góry i od dołu.
• Przewody podłączeniowe są zamienialne.
• Zaciski śrubowe umożliwiają podłączenie przewodu 1 × 1,5 mm² lub linki 1 × 2,5 mm².
• Możliwe jest również podłączenie dwóch przewodów 2 × 0,5 mm² lub dwóch linek 2 × 0,75 mm².
• Dopuszczalna długość przewodów zależy od zastosowanego regulatora i jest określona w jego karcie katalogowej.

Budowa

Urządzenie składa się z dwóch części: czujnika z elementami elektronicznymi oraz płytki montażowej z zaciskami podłączeniowymi. Obudowę wykonano z poliwęglanu. Czujnik w całości nie zawiera silikonu.

Dane techniczne

• Typ produktu: pasywny czujnik temperatury pomieszczeniowej.
• Model: QAA2130/BK.
• Numer magazynowy: S55720-S770.
• Element pomiarowy: NTC 10k (typ II).
• Zakres zastosowania i pomiaru: 0...50°C.
• Maksymalna dokładność pomiaru: ±0,46 K.
• Sygnał wyjściowy: pasywny.
• Stała czasowa t63: ≤ 7 min.
• Klasa ochrony przed porażeniem prądem elektrycznym: III.
• Stopień ochrony obudowy według EN 60529: IP30.
• Temperatura pracy: 0...50°C.
• Wilgotność podczas pracy: 0...95% r.h., bez kondensacji.
• Temperatura transportu i składowania: -25...+70°C.
• Wilgotność podczas transportu i składowania: < 95% r.h..
• Warunki mechaniczne podczas transportu: klasa 2M4.
• Warunki mechaniczne podczas pracy: klasa 3M11.
• Materiał obudowy: poliwęglan.
• Kolor: czarny, RAL 9005.
• Klasa palności obudowy według UL94: V-0.
• Wymiary: 88 × 88 × 22 mm.
• Waga z opakowaniem: 142,23 g.

Montaż

Czujnik jest przeznaczony do montażu na ścianie. Można zamontować go bezpośrednio na ścianie albo na większości dostępnych na rynku kwadratowych lub okrągłych puszek podtynkowych.

• Zalecana wysokość montażu wynosi 1,5 m nad podłogą.
• Czujnik należy umieścić w pomieszczeniu w odległości co najmniej 50 cm od najbliższej ściany.
• Zakończenie korytka przy czujniku należy uszczelnić, aby przepływ powietrza przez korytko nie powodował błędów pomiaru.

Podsumowanie

Siemens QAA2130/BK jest ściennym, pasywnym czujnikiem temperatury z elementem NTC 10k (typ II). Zapewnia pomiar w zakresie 0...50°C, współpracuje z wybranymi regulatorami Siemens i wyróżnia się czarną obudową RAL 9005, odpowiednią do instalacji wewnątrz pomieszczeń.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada zgodność EU CE oraz zgodność UK UKCA.
• Produkt posiada certyfikację UL 873 i spełnia wymagania normy produktowej IEC/EN 60730-1.
• Produkt ma klasę ochrony przed porażeniem prądem elektrycznym III oraz stopień ochrony obudowy IP30.
• Urządzenie jest przeznaczone wyłącznie do zastosowań wewnątrz pomieszczeń, w temperaturze 0...50°C i przy wilgotności 0...95% r.h. bez kondensacji.
• Należy przestrzegać krajowych przepisów oraz odpowiednich regulacji bezpieczeństwa. Ich nieprzestrzeganie może skutkować obrażeniami ciała i szkodami materialnymi.
• Czujnika nie należy montować we wnękach, na półkach, za zasłonami lub drzwiami ani nad źródłami ciepła lub w ich pobliżu.
• Nie montować urządzenia w pobliżu lamp ani nad grzejnikami. Należy unikać bezpośredniego promieniowania słonecznego, przeciągów oraz nieogrzewanych lub niechłodzonych obszarów budynku, takich jak ściany zewnętrzne.
• Należy przestrzegać dopuszczalnych warunków otoczenia określonych dla transportu, składowania i pracy.
• Produktu ani jego opakowania nie wolno wyrzucać z odpadami komunalnymi. Należy przekazać je do oddzielnego punktu zbiórki i recyklingu zgodnie z przepisami lokalnymi i krajowymi.
