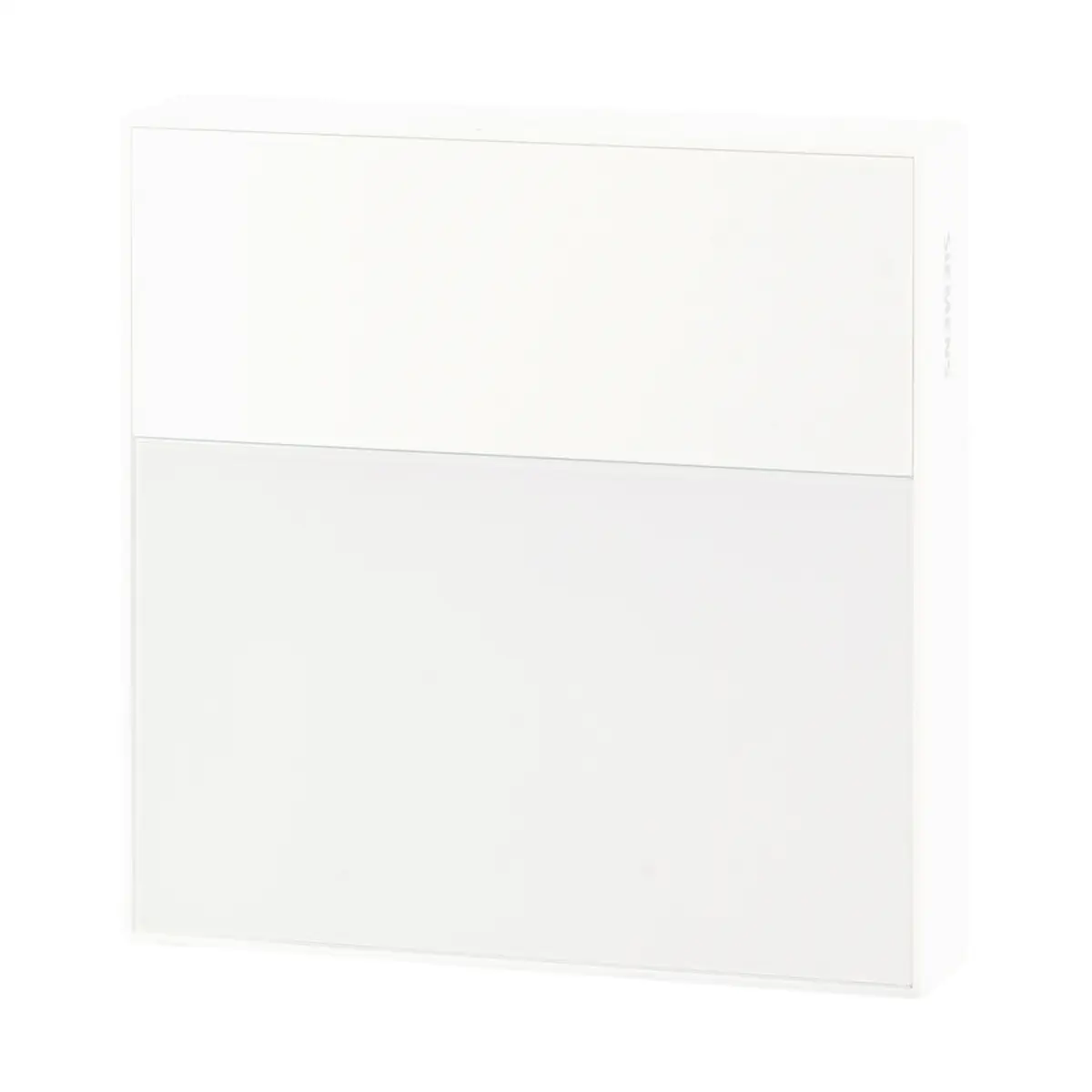

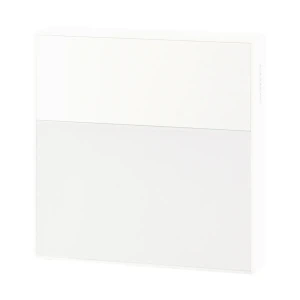

QAA2130 Pomieszczeniowy czujnik temperatury, NTC10k typ II, 0..50 [°C], IP30, biały

Siemens QAA2130 to pasywny czujnik pomieszczeniowy przeznaczony do pomiaru temperatury w zakresie 0...50°C. Wykorzystuje element pomiarowy NTC 10k (typ II), którego rezystancja zmienia się wraz z temperaturą. Uzyskana wartość jest przekazywana do kompatybilnego regulatora systemu automatyki budynkowej, ogrzewania, wentylacji lub klimatyzacji.

Najważniejsze cechy

• Model: QAA2130.
• Numer magazynowy: S55720-S769.
• Element pomiarowy: NTC 10k (typ II).
• Zakres pomiaru temperatury: 0...50°C.
• Maksymalna dokładność pomiaru: ±0,46 K.
• Pasywny sygnał wyjściowy.
• Montaż na ścianie.
• Kolor obudowy: biały RAL 9016.
• Stopień ochrony obudowy: IP30.
• Klasa ochrony przed porażeniem prądem elektrycznym: III.

Zastosowanie

Czujnik QAA2130 służy do pomiaru temperatury w pomieszczeniach na potrzeby systemów automatyki budynkowej oraz układów regulacyjnych instalacji grzewczych, wentylacyjnych i klimatyzacyjnych.

Może być stosowany między innymi w:

• biurach, salach spotkań i salach konferencyjnych,
• salach lekcyjnych i szkoleniowych,
• pokojach hotelowych i salach szpitalnych,
• holach, recepcjach i przestrzeniach przeznaczonych na wydarzenia,
• powierzchniach handlowych, toaletach i szatniach,
• klinikach, centrach fitness i obiektach odnowy biologicznej.

Funkcje i działanie

Element pomiarowy NTC 10k (typ II) zmienia rezystancję w funkcji temperatury otoczenia. Wartość rezystancji jest następnie przetwarzana przez współpracujący regulator. Czujnik pracuje pasywnie, a jego stała czasowa t63 wynosi nie więcej niż 7 minut, zależnie od przepływu powietrza i sprzężenia termicznego ze ścianą.

Kompatybilne urządzenia

Model QAA2130 jest przeznaczony do współpracy z następującymi regulatorami i modułami Siemens:

• PXC4/5/7..,
• TXM1.8U,
• TXM1.8X,
• ELC.E14 wraz z EM.8U lub EM1.8U,
• DXR2 / DXR1,
• RDF4...

Podłączenie przewodów

• Przewody podłączeniowe są zamienialne.
• Zaciski śrubowe obsługują pojedynczy przewód o przekroju 1 × 1,5 mm² dla drutu lub 1 × 2,5 mm² dla linki.
• Możliwe jest podłączenie dwóch przewodów o przekroju 2 × 0,5 mm² dla drutu lub 2 × 0,75 mm² dla linki.
• Dopuszczalna długość przewodów zależy od zastosowanego regulatora.
• Przewody można doprowadzić od tyłu jako okablowanie podtynkowe albo od góry lub od dołu.

Budowa

Urządzenie składa się z dwóch części:

• czujnika z elementami elektronicznymi,
• płytki montażowej z zaciskami podłączeniowymi.

Obudowę wykonano z poliwęglanu. Czujnik nie zawiera silikonu, a klasa palności obudowy zgodnie z UL94 wynosi V-0.

Dane techniczne

• Model: QAA2130.
• Numer magazynowy: S55720-S769.
• Element pomiarowy: NTC 10k (typ II).
• Zakres zastosowania: 0...50°C.
• Zakres pomiarowy: 0...50°C.
• Maksymalna dokładność pomiaru: ±0,46 K.
• Stała czasowa t63: ≤ 7 min.
• Sygnał wyjściowy: pasywny.
• Stopień ochrony obudowy: IP30 według EN 60529.
• Klasa ochrony: III.
• Temperatura pracy: 0...50°C.
• Wilgotność podczas pracy: 0...95% r.h., bez kondensacji.
• Temperatura transportu i składowania: -25...+70°C.
• Wilgotność podczas transportu i składowania: poniżej 95% r.h..
• Warunki mechaniczne podczas transportu: klasa 2M4.
• Warunki mechaniczne podczas pracy: klasa 3M11.
• Materiał obudowy: poliwęglan.
• Kolor: biały RAL 9016.
• Wymiary: 88 × 88 × 22 mm.
• Waga z opakowaniem: 142,23 g.

Montaż

Czujnik jest przeznaczony do montażu na ścianie. Może zostać zamontowany z wykorzystaniem większości dostępnych na rynku kwadratowych lub okrągłych puszek podtynkowych albo bezpośrednio na ścianie.

• Zalecana wysokość montażu wynosi 1,5 m nad podłogą.
• Nie należy montować czujnika we wnękach, na półkach, za zasłonami lub drzwiami ani nad źródłami ciepła lub w ich pobliżu.
• Należy unikać montażu w pobliżu lamp i nad grzejnikami.
• Czujnik nie powinien być wystawiony na bezpośrednie promieniowanie słoneczne ani przeciągi.
• Należy unikać nieogrzewanych lub niechłodzonych obszarów budynku, takich jak ściany zewnętrzne.
• Zakończenie korytka przy czujniku należy uszczelnić, aby przepływ powietrza przez korytko nie powodował błędów pomiarowych.

Na dokładność pomiaru mogą wpływać między innymi przepływ powietrza, chropowatość powierzchni, materiał ściany oraz jej rodzaj.

Podsumowanie

Siemens QAA2130 jest pasywnym, ściennym czujnikiem temperatury z elementem NTC 10k (typ II). Zapewnia pomiar w zakresie 0...50°C z maksymalną dokładnością ±0,46 K i jest przeznaczony do współpracy z kompatybilnymi regulatorami automatyki budynkowej oraz instalacji HVAC.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada zgodność UE i oznaczenie CE.
• Produkt posiada zgodność UK i oznaczenie UKCA.
• Certyfikacja UL: UL873.
• Produkt jest zgodny z normą IEC/EN 60730-1 dotyczącą automatycznych regulatorów elektrycznych do zastosowań domowych i podobnych.
• Zgodność środowiskowa obejmuje zgodność z wymaganiami RoHS.
• Należy przestrzegać krajowych przepisów oraz odpowiednich regulacji bezpieczeństwa. Ich nieprzestrzeganie może skutkować obrażeniami ciała i szkodami materialnymi.
• Produkt jest przeznaczony wyłącznie do zastosowań w pomieszczeniach i powinien pracować w temperaturze 0...50°C oraz przy wilgotności 0...95% r.h. bez kondensacji.
• Urządzenie należy montować na ścianie i z zachowaniem dopuszczalnych warunków otoczenia.
• Produkt ma klasę ochrony przed porażeniem prądem elektrycznym III oraz stopień ochrony obudowy IP30.
• Produktu i jego opakowania nie wolno usuwać razem z odpadami komunalnymi. Należy przekazać je do oddzielnego punktu zbiórki i recyklingu zgodnie z lokalnymi oraz krajowymi przepisami.
