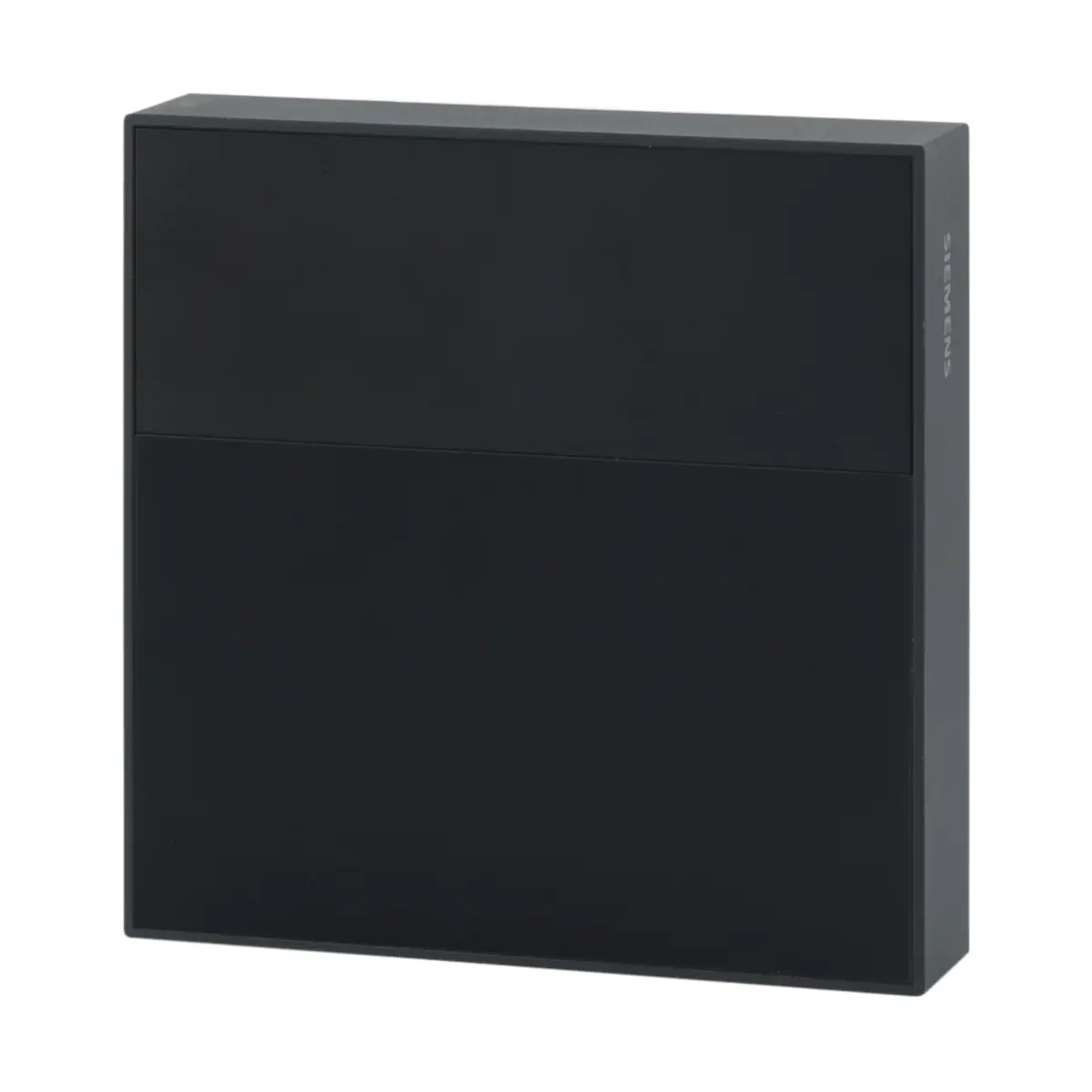

QAA2160/BK Pomieszczeniowy czujnik temperatury, wyjście 0..10 / 0..5 / 2..10 V lub 4..20 / 0..20 / 0..10 mA, 0..50 [°C], IP30, czarny

Siemens QAA2160/BK to aktywny, czarny czujnik pomieszczeniowy przeznaczony do pomiaru temperatury w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych. Model mierzy temperaturę w zakresie 0...50°C i przekazuje wynik do systemu automatyki za pomocą konfigurowalnego wyjścia analogowego. Urządzenie nie ma wyświetlacza ani wskaźnika jakości powietrza.

Najważniejsze cechy

• Pomiar temperatury w zakresie 0...50°C.
• Element pomiarowy NTC 10k.
• Jedno konfigurowalne wyjście analogowe.
• Obsługiwane sygnały wyjściowe: 0...10 V, 0...5 V, 2...10 V, 4...20 mA, 0...20 mA lub 0...10 mA.
• Zasilanie: 24 V AC ±20% lub 15...35 V DC.
• Konfiguracja przez NFC za pomocą aplikacji Siemens Quick Config.
• Możliwość ustawienia zakresu pomiarowego przypisanego do sygnału wyjściowego.
• Montaż ścienny, bezpośrednio na ścianie lub z wykorzystaniem typowej puszki podtynkowej.
• Obudowa z poliwęglanu w kolorze czarnym RAL 9005.
• Stopień ochrony obudowy IP30.
• Numer magazynowy: S55720-S662.

Zastosowanie

QAA2160/BK jest przeznaczony do pomiaru temperatury w pomieszczeniach i przekazywania wartości pomiarowej do systemów automatyki budynkowej oraz układów regulacyjnych HVAC. Może współpracować między innymi ze sterownikami Desigo PXC4, PXC5 i PXC7, modułami TXM1.8U i TXM1.8X, sterownikami Desigo Essentials ELC.E14 oraz sterownikami pomieszczeniowymi Desigo DXR.

Typowe miejsca zastosowania obejmują biura, sale konferencyjne i szkoleniowe, pokoje hotelowe, obiekty handlowe, hole, recepcje oraz inne pomieszczenia wymagające pomiaru temperatury na potrzeby sterowania ogrzewaniem, wentylacją lub klimatyzacją.

Funkcje i działanie

Czujnik mierzy temperaturę za pomocą elementu NTC 10k, którego rezystancja zmienia się w zależności od temperatury. Układ elektroniczny przekształca wynik na liniowy sygnał analogowy odpowiadający domyślnemu zakresowi 0...50°C.

Rodzaj sygnału wyjściowego oraz minimalna i maksymalna wartość temperatury mogą zostać zmienione przy użyciu aplikacji Siemens Quick Config. Dostępna jest również korekta wskazania w zakresie −5...+5°C. Domyślnym typem sygnału jest 0...10 V.

Konfiguracja przez NFC

Parametry urządzenia można odczytywać i zapisywać za pomocą smartfona z funkcją NFC oraz aplikacji Siemens Quick Config. Konfiguracja jest możliwa także wtedy, gdy czujnik nie jest zasilany i nadal znajduje się w opakowaniu. Podczas komunikacji smartfon należy umieścić w odległości maksymalnie 2 cm od anteny NFC czujnika; wymiana danych trwa około 2–3 sekund.

• Odczyt i zapis parametrów czujnika.
• Wybór typu sygnału wyjściowego.
• Zmiana minimalnej i maksymalnej wartości zakresu temperatury.
• Ustawienie korekty temperatury.
• Włączenie ochrony kodem PIN.
• Import i eksport ustawień w formacie JSON.
• Diagnostyka urządzenia oraz tryb testowy wyjścia.

Podłączenie i okablowanie

• G, G0: zasilanie 24 V AC lub 15...35 V DC.
• X1: analogowy sygnał wyjściowy temperatury.
• Dla wyjścia napięciowego maksymalne obciążenie wynosi 1 mA.
• Dla wyjścia prądowego maksymalna rezystancja obciążenia wynosi 500 Ω.
• Zaciski śrubowe obsługują przewody: 1 × 1,5 mm², 1 × 2,5 mm², 2 × 0,5 mm² lub 2 × 0,75 mm².
• Dopuszczalną długość przewodów należy dobrać zgodnie z dokumentacją współpracującego sterownika, regulatora lub modułu I/O.
• Do linii zasilającej wymagana jest skrętka. W środowiskach podatnych na zakłócenia elektromagnetyczne należy stosować kable ekranowane.

Dane techniczne

• Model: QAA2160/BK.
• Numer magazynowy: S55720-S662.
• Mierzona wielkość: temperatura.
• Zakres pomiarowy i zakres zastosowania: 0...50°C.
• Element pomiarowy: NTC 10k.
• Liczba wyjść: 1.
• Sygnał wyjściowy: 0...5 V, 0...10 V, 2...10 V DC, 0...10 mA, 0...20 mA lub 4...20 mA.
• Napięcie robocze: 24 V AC ±20% lub 15...35 V DC (SELV).
• Częstotliwość przy zasilaniu 24 V AC: 50/60 Hz.
• Pobór mocy przy 24 V AC: 1,1 VA dla napięciowego sygnału wyjściowego lub 1,5 VA dla prądowego sygnału wyjściowego.
• Typowa dokładność przy 23°C i 24 V AC/DC: ±0,2 K dla wyjścia napięciowego lub ±0,3 K dla wyjścia prądowego.
• Typowa dokładność w zakresie 15...35°C: ±0,4 K.
• Typowa dokładność w zakresie 5...50°C: ±0,7 K.
• Stała czasowa t63: poniżej 14 minut, zależnie od przepływu powietrza i sprzężenia termicznego ze ścianą.
• Komunikacja NFC: 13,56 MHz.
• Wyświetlacz: brak.
• Wskaźnik jakości powietrza: brak.
• Stopień ochrony obudowy: IP30.
• Klasa ochrony przed porażeniem: III.
• Rodzaj działania według EN 60730: typ 1.
• Stopień zanieczyszczenia: 2.
• Kategoria przepięć: I.
• Maksymalna wysokość pracy: 3000 m.
• Temperatura pracy: 0...50°C.
• Wilgotność podczas pracy: 0...85% r.h., bez kondensacji.
• Temperatura transportu i składowania: −25...+70°C.
• Wilgotność podczas transportu i składowania: poniżej 95% r.h..
• Materiał obudowy: poliwęglan.
• Kolor: czarny RAL 9005.
• Klasa palności obudowy: UL94 V-0.
• Wymiary: 88 × 88 × 22 mm.
• Waga z opakowaniem: 0,16 kg.

Montaż

QAA2160/BK jest przeznaczony do montażu na ścianie. Konstrukcja składa się z czujnika z układem elektronicznym oraz płytki montażowej z zaciskami. Przewody można doprowadzić od tyłu przy okablowaniu podtynkowym albo od góry lub od dołu.

• Zalecana wysokość montażu wynosi około 1,5 m nad podłogą.
• Nie montować urządzenia we wnękach, na półkach, za zasłonami lub drzwiami.
• Nie instalować nad źródłami ciepła, grzejnikami ani w pobliżu lamp.
• Unikać bezpośredniego promieniowania słonecznego i przeciągów.
• Unikać nieogrzewanych lub niechłodzonych obszarów budynku, w tym ścian zewnętrznych.
• Zakończenie korytka kablowego przy czujniku należy uszczelnić, aby przepływ powietrza nie powodował błędów pomiarowych.
• Na dokładność pomiaru mogą wpływać przepływ powietrza, powierzchnia i materiał ściany oraz typ ściany.

Podsumowanie

Siemens QAA2160/BK jest czarnym, aktywnym czujnikiem temperatury do systemów automatyki budynkowej. Oferuje zakres pomiarowy 0...50°C, konfigurowalne wyjście napięciowe lub prądowe oraz uruchamianie przez NFC. Brak wyświetlacza sprawia, że model jest przeznaczony przede wszystkim do dyskretnego, stałego pomiaru temperatury i przekazywania wyniku bezpośrednio do sterownika HVAC.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada zgodność UE CE, zgodność UK UKCA, zgodność RCM, certyfikację UL873 oraz zgodność euroazjatycką EAC.
• Produkt jest zgodny z normą IEC/EN 60730-1 oraz wymaganiami kompatybilności elektromagnetycznej dla środowisk mieszkalnych, komercyjnych i przemysłowych.
• Deklaracja środowiskowa produktu obejmuje zgodność z RoHS.
• Urządzenia nie należy stosować jako elementu zabezpieczającego, np. jako czujnika gazu lub dymu.
• Należy przestrzegać krajowych i lokalnych przepisów bezpieczeństwa. Ich nieprzestrzeganie może spowodować obrażenia ciała lub szkody materialne.
• Zasilanie wymaga transformatora bezpiecznego niskiego napięcia SELV z oddzielnymi uzwojeniami, przeznaczonego do pracy ciągłej.
• Linia zasilająca wymaga bezpiecznika zwłocznego maks. 10 A, wyłącznika nadprądowego maks. 13 A o charakterystyce B, C lub D według EN 60898 albo źródła zasilania z ograniczeniem prądu do maks. 10 A.
• Urządzenie jest przeznaczone wyłącznie do zastosowań wewnątrz pomieszczeń, w temperaturze 0...50°C i przy wilgotności 0...85% r.h. bez kondensacji.
• Należy unikać bezpośredniego kontaktu czujnika z substancjami chemicznymi. Wysokie stężenie oparów chemicznych i długi czas ekspozycji mogą powodować błędy pomiarowe.
• Nie należy dotykać wrażliwych elementów czujnika gołymi rękami ani narzędziami, ponieważ może to pogorszyć dokładność pomiaru.
• Odczyt diagnostyczny przez NFC jest wiarygodny wyłącznie wtedy, gdy urządzenie jest zasilone.
• Produktu ani jego opakowania nie wolno usuwać z odpadami komunalnymi. Należy przekazać je do odpowiedniego punktu selektywnej zbiórki i recyklingu zgodnie z lokalnymi oraz krajowymi przepisami.
