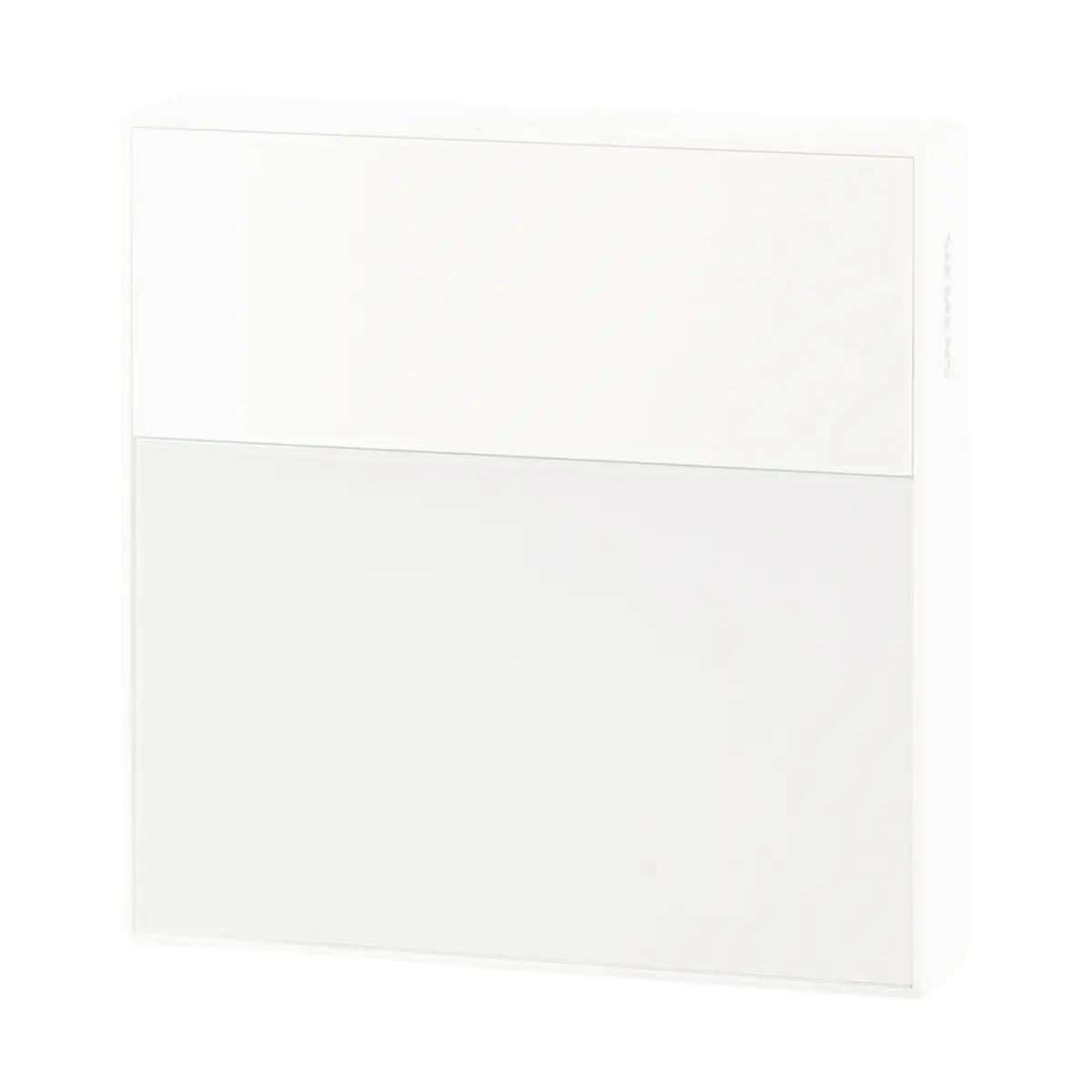

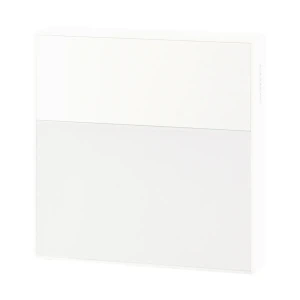

QAA2160 Pomieszczeniowy czujnik temperatury, wyjście 0..10 / 0..5 / 2..10 V lub 4..20 / 0..20 / 0..10 mA, 0..50 [°C], IP30, biały

Siemens QAA2160 to aktywny czujnik pomieszczeniowy przeznaczony do pomiaru temperatury w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych. Mierzona wartość jest przekształcana na konfigurowalny sygnał wyjściowy przekazywany do systemu automatyki budynkowej lub układu regulacji. Model ma białą obudowę, jedno wyjście i nie jest wyposażony w wyświetlacz.

Najważniejsze cechy

• Pomiar temperatury w zakresie 0...50°C.
• Element pomiarowy NTC 10k.
• Jedno aktywne wyjście sygnałowe na zacisku X1.
• Konfigurowane sygnały wyjściowe: 0...10 V, 4...20 mA, 0...5 V, 2...10 V, 0...20 mA lub 0...10 mA.
• Zasilanie 24 V AC ±20% lub 15...35 V DC.
• Konfiguracja przez NFC za pomocą aplikacji Siemens Quick Config na smartfonie.
• Możliwość konfiguracji także bez zasilania czujnika.
• Wersja bez wyświetlacza i bez wskaźnika jakości powietrza.
• Obudowa w kolorze białym RAL 9016.
• Numer magazynowy: S55720-S661.

Zastosowanie

QAA2160 służy do pomiaru temperatury w pomieszczeniach i przekazywania wyniku do systemów automatyki budynkowej oraz układów regulacyjnych HVAC. Może być stosowany między innymi w biurach, salach spotkań i konferencyjnych, salach lekcyjnych i szkoleniowych, pokojach hotelowych, obiektach handlowych, recepcjach oraz innych pomieszczeniach użytkowych.

Czujnik może współpracować ze sterownikami i modułami Siemens Desigo oraz z innymi urządzeniami obsługującymi odpowiedni aktywny sygnał napięciowy lub prądowy.

Funkcje i działanie

Czujnik mierzy temperaturę za pomocą elementu NTC, którego rezystancja zmienia się zależnie od temperatury. Układ elektroniczny przekształca pomiar na liniowy sygnał aktywny. Domyślny zakres odpowiada temperaturze 0...50°C, ale minimalną i maksymalną wartość procesową można zmienić w aplikacji Quick Config.

Za pomocą aplikacji można między innymi wybrać typ sygnału wyjściowego, aktywować lub dezaktywować wyjście, ustawić przesunięcie pomiaru w zakresie -5...5°C, odczytać dane urządzenia oraz zabezpieczyć konfigurację kodem PIN.

Konfiguracja NFC

• Częstotliwość NFC: 13,56 MHz.
• Maksymalna odległość smartfona od anteny czujnika podczas odczytu lub zapisu: 2 cm.
• Typowy czas wymiany danych: 2–3 sekundy.
• Do konfiguracji wymagany jest smartfon z aktywną funkcją NFC oraz aplikacją Siemens Quick Config.
• Parametry mogą być konfigurowane również wtedy, gdy czujnik nie jest zasilany.

Podłączenie i okablowanie

• G, G0: zasilanie 24 V AC lub 15...35 V DC.
• X1: aktywne wyjście sygnałowe temperatury.
• Obsługiwane sygnały napięciowe: 0...5 V, 0...10 V i 2...10 V DC, maksymalnie 1 mA.
• Obsługiwane sygnały prądowe: 0...10 mA, 0...20 mA i 4...20 mA, maksymalna rezystancja obciążenia 500 Ω.
• Zaciski śrubowe są przeznaczone do przewodów: 1 × 1,5 mm², 1 × 2,5 mm², 2 × 0,5 mm² lub 2 × 0,75 mm².
• Do linii zasilających wymagana jest skrętka. W środowiskach podatnych na zakłócenia elektromagnetyczne należy stosować przewody ekranowane.
• Dopuszczalną długość kabli należy dobrać zgodnie z dokumentacją podłączonego sterownika, regulatora lub modułu I/O.

Dane techniczne

• Model: QAA2160.
• Numer magazynowy: S55720-S661.
• Mierzona wielkość: temperatura.
• Zakres zastosowania i pomiaru: 0...50°C.
• Element pomiarowy: NTC 10k.
• Liczba wyjść: 1.
• Wyświetlacz: brak.
• Wskaźnik jakości powietrza: brak.
• Napięcie robocze: 24 V AC ±20% lub 15...35 V DC.
• Częstotliwość przy zasilaniu 24 V AC: 50/60 Hz.
• Pobór mocy przy 24 V AC: 1,1 VA dla napięciowego sygnału wyjściowego lub 1,5 VA dla prądowego sygnału wyjściowego.
• Stała czasowa t63: poniżej 14 minut, zależnie od przepływu powietrza i sprzężenia termicznego ze ścianą.
• Stopień ochrony obudowy: IP30.
• Klasa ochrony przed porażeniem: III.
• Maksymalna wysokość pracy: 3000 m.
• Temperatura pracy: 0...50°C.
• Wilgotność podczas pracy: 0...85% r.h., bez kondensacji.
• Temperatura transportu i składowania: -25...+70°C.
• Wilgotność podczas transportu i składowania: poniżej 95% r.h..
• Materiał obudowy: poliwęglan.
• Kolor: biały RAL 9016.
• Klasa palności obudowy: UL94 V-0.
• Wymiary: 88 × 88 × 22 mm.
• Waga z opakowaniem: 0,16 kg.

Dokładność pomiaru temperatury

• Dla napięciowego sygnału wyjściowego przy 23°C: ±0,2 K typowo.
• Dla napięciowego sygnału wyjściowego w zakresie 15...35°C: ±0,4 K typowo.
• Dla napięciowego sygnału wyjściowego w zakresie 5...50°C: ±0,7 K typowo.
• Dla prądowego sygnału wyjściowego przy 23°C: ±0,3 K typowo.
• Dla prądowego sygnału wyjściowego w zakresie 15...35°C: ±0,4 K typowo.
• Dla prądowego sygnału wyjściowego w zakresie 5...50°C: ±0,7 K typowo.

Montaż

QAA2160 jest przeznaczony do montażu na ścianie. Może być instalowany na większości dostępnych na rynku kwadratowych lub okrągłych puszek podtynkowych albo bezpośrednio na ścianie. Przewody można doprowadzić od tyłu, od góry lub od dołu. Urządzenie składa się z części czujnikowej z elektroniką oraz płytki montażowej z zaciskami.

• Zalecana wysokość montażu: 1,5 m nad podłogą.
• Należy zachować co najmniej 50 cm od najbliższej sąsiedniej ściany.
• Nie montować we wnękach, na półkach, za zasłonami lub drzwiami.
• Nie instalować nad źródłami ciepła, w pobliżu lamp ani nad grzejnikami.
• Unikać bezpośredniego promieniowania słonecznego, przeciągów oraz nieogrzewanych lub niechłodzonych obszarów budynku, takich jak ściany zewnętrzne.
• Zakończenie korytka przy czujniku należy uszczelnić, aby przepływ powietrza przez korytko nie powodował błędów pomiarowych.

Podsumowanie

Siemens QAA2160 jest przeznaczony do precyzyjnego pomiaru temperatury pomieszczeniowej i przekazywania wartości do systemu automatyki za pomocą konfigurowalnego sygnału aktywnego. Szeroki wybór standardów wyjściowych, konfiguracja przez NFC oraz możliwość montażu na puszce lub bezpośrednio na ścianie ułatwiają dopasowanie czujnika do różnych instalacji HVAC.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt jest zgodny z normą IEC/EN 60730-1 dotyczącą automatycznych regulatorów elektrycznych do zastosowań domowych i podobnych.
• Posiada zgodność UE (CE), UKCA, RCM, EAC oraz certyfikację UL873.
• Deklaracja środowiskowa produktu potwierdza zgodność z wymaganiami RoHS.
• Należy przestrzegać krajowych przepisów i odpowiednich regulacji bezpieczeństwa. Ich nieprzestrzeganie może spowodować obrażenia ciała lub szkody materialne.
• Zasilanie wymaga transformatora bezpiecznego niskiego napięcia SELV z oddzielnymi uzwojeniami, przeznaczonego do pracy ciągłej i dobranego do poboru mocy czujnika.
• Linia zasilająca wymaga bezpiecznika zwłocznego maks. 10 A, wyłącznika nadprądowego maks. 13 A o charakterystyce B, C lub D zgodnie z EN 60898 albo źródła zasilania z ograniczeniem prądu do maks. 10 A.
• Produkt jest przeznaczony wyłącznie do zastosowań wewnątrz pomieszczeń, w dopuszczalnym zakresie temperatury i wilgotności, bez kondensacji.
• Nie należy używać czujnika jako urządzenia zabezpieczającego, na przykład jako czujnika gazu lub dymu.
• Należy unikać bezpośredniego kontaktu czujnika z substancjami chemicznymi. Nie dotykać wrażliwych elementów gołymi rękami ani narzędziami, ponieważ może to pogorszyć dokładność pomiaru.
• Produkt, jego opakowanie i baterie, jeśli dotyczy, nie mogą być usuwane jako odpady komunalne. Należy je przekazać do oddzielnego punktu zbiórki i recyklingu zgodnie z przepisami lokalnymi i krajowymi.
