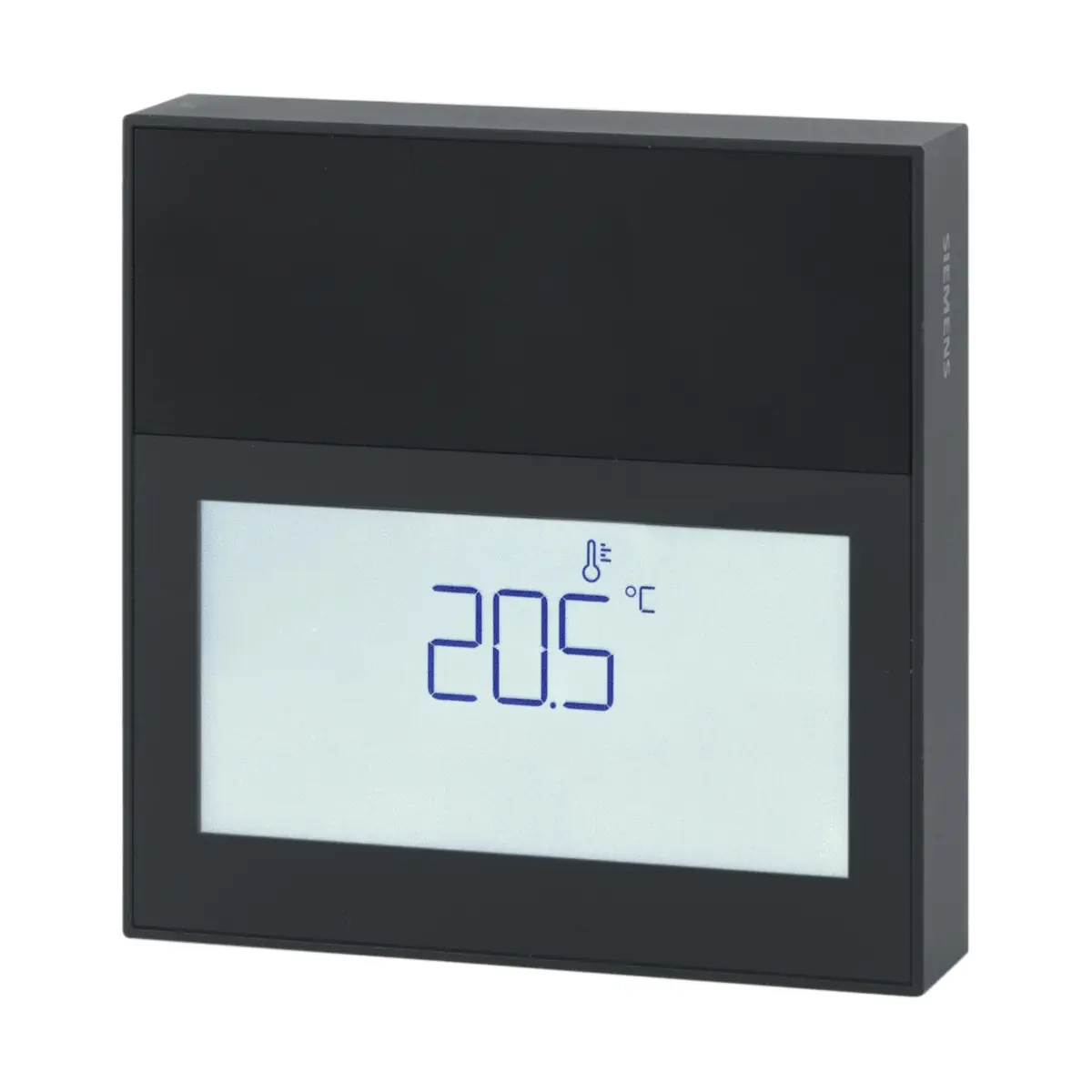

QAA2160D/BK Pomieszczeniowy czujnik temperatury, wyjście 0..10 / 0..5 / 2..10 V lub 4..20 / 0..20 / 0..10 mA, 0..50 [°C], IP30, czarny, z wyświetlaczem

Siemens QAA2160D/BK to aktywny, ścienny czujnik temperatury pomieszczeniowej z dotykowym wyświetlaczem LCD. Czarny wariant w kolorze RAL 9005 mierzy temperaturę w zakresie 0...50°C i przekazuje wynik przez konfigurowalne wyjście analogowe. Parametry urządzenia można ustawiać za pomocą aplikacji Siemens Quick Config i komunikacji NFC.

Najważniejsze cechy

• Pomiar temperatury pomieszczeniowej w zakresie 0...50°C.
• Dotykowy wyświetlacz LCD z prezentacją temperatury w °C lub °F.
• Jedno konfigurowalne wyjście analogowe: 0...10 V, 4...20 mA, 0...5 V, 2...10 V, 0...20 mA lub 0...10 mA.
• Napięcie zasilające: 24 V AC ±20% lub 15...35 V DC (SELV).
• Konfiguracja przez NFC za pomocą aplikacji Siemens Quick Config.
• Możliwość konfiguracji również przy niezasilonym czujniku.
• Montaż na ścianie lub na dostępnej na rynku kwadratowej albo okrągłej puszce podtynkowej.
• Obudowa z poliwęglanu w kolorze czarnym RAL 9005.
• Numer magazynowy: S55720-S664.

Zastosowanie

Czujnik QAA2160D/BK jest przeznaczony do pomiaru temperatury w pomieszczeniach w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych. Zmierzona wartość może być wykorzystywana przez system automatyki budynkowej lub układ regulacyjny, a jednocześnie jest prezentowana lokalnie na wyświetlaczu.

Przykładowe miejsca zastosowania obejmują biura, sale spotkań i konferencyjne, sale lekcyjne i szkoleniowe, pokoje hotelowe, sale szpitalne, hole, recepcje, powierzchnie handlowe, kliniki oraz obiekty fitness i odnowy biologicznej.

Funkcje i działanie

Pomiar temperatury

Temperatura jest mierzona za pomocą elementu NTC 10k. Układ elektroniczny przekształca pomiar na liniowy sygnał analogowy odpowiadający domyślnemu zakresowi 0...50°C. Minimalną i maksymalną wartość temperatury przypisaną do sygnału wyjściowego można zmienić w aplikacji Quick Config.

Wyświetlacz LCD

Dotykowy wyświetlacz pozwala lokalnie odczytywać temperaturę w °C lub °F. Rozdzielczość wskazania można ustawić na 0,1°C, 0,5°C lub 1°C; ustawieniem domyślnym jest 0,5°C. Dostępne są także ustawienia podświetlenia, jasności, czasu jego wyłączenia oraz trybu standardowego lub oszczędzania energii.

W trybie oszczędzania energii ekran i podświetlenie pozostają wyłączone podczas uśpienia, a dotknięcie ekranu przywraca aktywne wskazanie. W trybie standardowym główna wartość pomiarowa pozostaje widoczna także przy wyłączonym podświetleniu.

Konfiguracja NFC

Czujnik uruchamia się i konfiguruje za pomocą aplikacji Siemens Quick Config na smartfonie z obsługą NFC. Antenę telefonu należy umieścić maksymalnie 2 cm od anteny czujnika i przytrzymać przez około 2–3 sekundy. Możliwe jest między innymi:

• odczytywanie i zapisywanie parametrów urządzenia,
• ustawienie zakresu temperatury przypisanego do wyjścia,
• ustawienie przesunięcia pomiaru w zakresie -5...5°C,
• wybór jednostki °C lub °F,
• wybór typu sygnału wyjściowego,
• konfiguracja parametrów wyświetlacza i podświetlenia,
• włączenie ochrony kodem PIN,
• importowanie i eksportowanie list parametrów w formacie JSON.

Parametry mogą być konfigurowane także wtedy, gdy czujnik nie jest zasilany. Odczyt danych diagnostycznych przez NFC jest jednak wiarygodny wyłącznie przy zasilonym urządzeniu.

Diagnostyka i aktualizacja

W przypadku awarii elementu pomiarowego temperatury po 60 sekundach na wyjściu pojawia się sygnał odpowiadający skonfigurowanej minimalnej wartości temperatury, a na wyświetlaczu prezentowana jest wartość minimalna. Oprogramowanie sprzętowe można aktualizować za pomocą aplikacji Siemens Quick Config na komputer PC i standardowego kabla USB.

Podłączenie i okablowanie

• G, G0: zasilanie 24 V AC (SELV) lub 15...35 V DC.
• X1: wyjście sygnałowe temperatury.
• Dostępne sygnały napięciowe: 0...5 V, 0...10 V lub 2...10 V DC, maksymalnie 1 mA.
• Dostępne sygnały prądowe: 0...10 mA, 0...20 mA lub 4...20 mA, maksymalna rezystancja obciążenia 500 Ω.
• Domyślny typ sygnału: 0...10 V.
• Zaciski śrubowe obsługują przewody: 1 × 1,5 mm², 1 × 2,5 mm², 2 × 0,5 mm² lub 2 × 0,75 mm².
• Do linii zasilającej wymagana jest skrętka.
• W środowiskach podatnych na zakłócenia elektromagnetyczne należy stosować kable ekranowane.
• Dopuszczalną długość przewodów należy ustalić na podstawie dokumentacji podłączonego sterownika, regulatora lub modułu I/O.

Urządzenia współpracujące

• Sterowniki Siemens Desigo PXC4.., PXC5.. i PXC7...
• Moduły TXM1.8U.. i TXM1.8X...
• Sterownik Desigo Essentials ELC.E14 i moduł rozszerzeń EM.8U.
• Sterowniki pomieszczeniowe Desigo DXR2.. i DXR1...
• Inne sterowniki i urządzenia obsługujące aktywny sygnał analogowy dostępny w czujniku.

Dane techniczne

Pomiar temperatury

• Zakres zastosowania i pomiaru: 0...50°C.
• Element pomiarowy: NTC 10k.
• Maksymalna rozdzielczość wyświetlacza: 0,1°C / 0,1°F.
• Stała czasowa t63 dla wersji z wyświetlaczem: poniżej 15,5 min, zależnie od przepływu powietrza i sprzężenia termicznego ze ścianą.

Dokładność pomiaru przy 24 V AC/DC

• Dla napięciowego sygnału wyjściowego: ±0,2 K przy 23°C, ±0,4 K w zakresie 15...35°C oraz ±0,7 K w zakresie 5...50°C — wartości typowe.
• Dla prądowego sygnału wyjściowego: ±0,3 K przy 23°C, ±0,4 K w zakresie 15...35°C oraz ±0,7 K w zakresie 5...50°C — wartości typowe.

Zasilanie

• Napięcie robocze: 24 V AC ±20% lub 15...35 V DC (SELV).
• Częstotliwość przy zasilaniu 24 V AC: 50/60 Hz.
• Pobór mocy przy 24 V AC i napięciowym sygnale wyjściowym: 1,6 VA.
• Pobór mocy przy 24 V AC i prądowym sygnale wyjściowym: 2,1 VA.

Warunki otoczenia i ochrona

• Przeznaczenie: zastosowania wewnątrz pomieszczeń.
• Temperatura pracy: 0...50°C.
• Wilgotność podczas pracy: 0...85% r.h., bez kondensacji.
• Transport i składowanie: -25...+70°C, wilgotność poniżej 95% r.h.
• Stopień ochrony obudowy: IP30.
• Klasa ochrony przed porażeniem: III.
• Maksymalna wysokość pracy: 3000 m.
• Stopień zanieczyszczenia: 2.
• Kategoria przepięć: I.
• Znamionowe napięcie impulsowe: 330 V.

Obudowa i wymiary

• Materiał: poliwęglan.
• Kolor: czarny RAL 9005.
• Klasa palności obudowy: UL94 V-0.
• Wymiary: 88 × 88 × 22 mm.
• Waga z opakowaniem: 0,18 kg.

Montaż

QAA2160D/BK jest przeznaczony do montażu na ścianie. Może być instalowany bezpośrednio na ścianie lub z wykorzystaniem większości dostępnych na rynku kwadratowych i okrągłych puszek podtynkowych. Przewody można doprowadzić od tyłu, od góry albo od dołu.

• Zalecana wysokość montażu: 1,5 m nad podłogą.
• Zachować co najmniej 50 cm od najbliższej sąsiedniej ściany.
• Nie montować we wnękach, na półkach, za zasłonami lub drzwiami.
• Nie instalować nad źródłami ciepła, w ich pobliżu, przy lampach ani nad grzejnikami.
• Unikać bezpośredniego promieniowania słonecznego i przeciągów.
• Unikać nieogrzewanych lub niechłodzonych obszarów budynku, w tym ścian zewnętrznych.
• Zakończenie korytka przy czujniku należy uszczelnić, aby przepływ powietrza przez korytko nie powodował błędów pomiarowych.

Wpływ własnego nagrzewania czujnika na pomiar jest kompensowany przy zasilaniu 24 V AC lub 24 V DC. Przy innych dopuszczalnych napięciach może wystąpić nadmierna albo niedostateczna kompensacja. Na dokładność wpływają także przepływ powietrza oraz powierzchnia, materiał i rodzaj ściany.

Podsumowanie

Siemens QAA2160D/BK łączy pomiar temperatury, lokalny odczyt na dotykowym wyświetlaczu i elastyczne wyjście analogowe w jednej kompaktowej obudowie. Konfiguracja NFC, możliwość dopasowania zakresu wyjściowego oraz obsługa sygnałów napięciowych i prądowych ułatwiają zastosowanie czujnika w różnych instalacjach automatyki budynkowej.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada zgodność UE CE, zgodność UK UKCA, zgodność RCM i EAC oraz certyfikację UL873.
• Urządzenie jest zgodne z normą produktu IEC/EN 60730-1 i przeznaczone do środowisk mieszkalnych, komercyjnych oraz przemysłowych.
• Dokumentacja środowiskowa produktu potwierdza zgodność z RoHS.
• Nie używać czujnika jako urządzenia zabezpieczającego, w szczególności jako czujnika gazu lub dymu.
• Należy przestrzegać krajowych przepisów i odpowiednich regulacji bezpieczeństwa.
• Zasilanie wymaga transformatora bezpiecznego niskiego napięcia SELV z oddzielnymi uzwojeniami, przeznaczonego do pracy ciągłej i odpowiednio dobranego do poboru mocy czujnika.
• Linia zasilająca wymaga bezpiecznika zwłocznego maks. 10 A, wyłącznika nadprądowego maks. 13 A o charakterystyce B, C lub D zgodnego z EN 60898 albo źródła zasilania z ograniczeniem prądu do maks. 10 A.
• Urządzenie jest przeznaczone wyłącznie do zastosowań wewnątrz pomieszczeń, w temperaturze 0...50°C i wilgotności 0...85% r.h. bez kondensacji.
• Należy montować czujnik zgodnie z wymaganiami dotyczącymi miejsca instalacji i nie narażać go na bezpośrednie promieniowanie słoneczne, przeciągi ani oddziaływanie źródeł ciepła.
• Unikać bezpośredniego kontaktu urządzenia z substancjami chemicznymi. Nie dotykać wrażliwych elementów gołymi rękami ani narzędziami, ponieważ może to pogorszyć dokładność pomiaru.
• Produktu i jego opakowania nie wolno usuwać z odpadami komunalnymi. Należy przekazać je do oddzielnego punktu zbiórki i recyklingu zgodnie z lokalnymi oraz krajowymi przepisami.
