QAA2160D Pomieszczeniowy czujnik temperatury, wyjście 0..10 / 0..5 / 2..10 V lub 4..20 / 0..20 / 0..10 mA, 0..50 [°C], IP30, biały, z wyświetlaczem

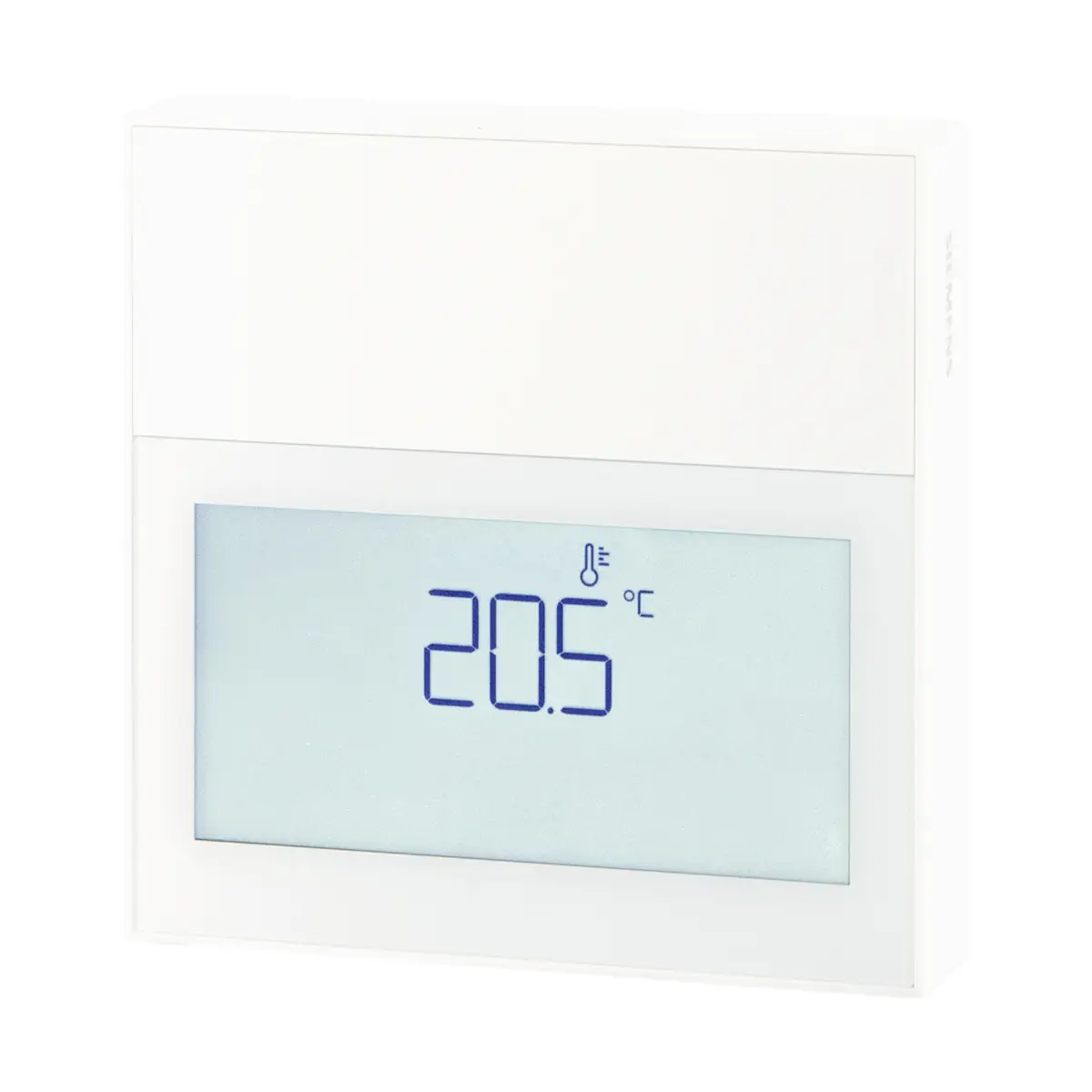

Siemens QAA2160D to aktywny, naścienny czujnik temperatury pomieszczeniowej z dotykowym wyświetlaczem LCD. Mierzy temperaturę w zakresie 0...50 °C i przekształca wynik na konfigurowalny sygnał analogowy. Biała obudowa w kolorze RAL 9016 jest przeznaczona do stosowania wewnątrz pomieszczeń.

Najważniejsze cechy

• Pomiar temperatury pomieszczeniowej w zakresie 0...50 °C.
• Dotykowy wyświetlacz LCD z lokalnym wskazaniem wartości pomiarowej.
• Jeden konfigurowalny sygnał wyjściowy: 0...10 V, 4...20 mA, 0...5 V, 2...10 V, 0...20 mA lub 0...10 mA.
• Napięcie zasilające: 24 V AC ±20% lub 15...35 V DC.
• Konfiguracja przez NFC za pomocą aplikacji Siemens Quick Config na smartfonie.
• Możliwość konfiguracji parametrów również wtedy, gdy czujnik nie jest zasilany.
• Możliwość aktualizacji oprogramowania sprzętowego za pomocą aplikacji Siemens Quick Config na komputer PC i standardowego kabla USB.
• Obudowa z poliwęglanu w kolorze białym RAL 9016.
• Numer magazynowy: S55720-S663.

Zastosowanie

Czujnik QAA2160D jest przeznaczony do pomiaru temperatury w pomieszczeniach w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych. Zmierzona wartość może być wykorzystywana przez systemy automatyki budynkowej oraz układy regulacyjne.

Urządzenie może być stosowane między innymi w biurach, salach spotkań i konferencyjnych, salach lekcyjnych i szkoleniowych, pokojach hotelowych, obiektach handlowych, holach, recepcjach i innych pomieszczeniach użytkowych.

Funkcje i działanie

Pomiar temperatury

Temperatura jest mierzona za pomocą elementu NTC 10k, którego rezystancja zmienia się zależnie od temperatury. Układ elektroniczny przekształca pomiar na liniowy sygnał aktywny odpowiadający domyślnemu zakresowi 0...50 °C.

W aplikacji Siemens Quick Config można zmieniać minimalną i maksymalną wartość temperatury przypisaną do sygnału wyjściowego, aktywować lub dezaktywować wyjście oraz ustawić przesunięcie pomiaru w zakresie −5...+5 °C.

Wyświetlacz LCD

Dotykowy wyświetlacz umożliwia lokalne odczytanie temperatury w °C lub °F. Rozdzielczość wskazania można ustawić na 0,1 °C, 0,5 °C lub 1 °C. Dostępne są tryb standardowy oraz tryb oszczędzania energii. Dotknięcie ekranu powoduje przejście do trybu aktywnego i włączenie podświetlenia.

Konfiguracja NFC

Uruchomienie i konfiguracja odbywają się przez NFC z wykorzystaniem aplikacji Siemens Quick Config na smartfonie. Podczas wymiany danych antena telefonu powinna znajdować się maksymalnie 2 cm od anteny czujnika, a komunikacja trwa około 2–3 sekund.

• Odczyt i zapis parametrów czujnika.
• Automatyczne rozpoznawanie modelu po połączeniu.
• Import i eksport list parametrów w formacie JSON.
• Możliwość włączenia ochrony kodem PIN.
• Konfiguracja czujnika bez podłączonego zasilania.

Podłączenie i okablowanie

• G, G0: zasilanie 24 V AC lub 15...35 V DC.
• X1: liniowy sygnał wyjściowy temperatury.
• Sygnały napięciowe: 0...5 V, 0...10 V lub 2...10 V DC, maksymalnie 1 mA.
• Sygnały prądowe: 0...10 mA, 0...20 mA lub 4...20 mA, maksymalna rezystancja obciążenia 500 Ω.
• Domyślny typ sygnału wyjściowego: 0...10 V.
• Zaciski śrubowe obsługują przewody: 1 × 1,5 mm², 1 × 2,5 mm², 2 × 0,5 mm² lub 2 × 0,75 mm².
• Do linii zasilającej wymagana jest skrętka. W środowiskach narażonych na zakłócenia elektromagnetyczne należy stosować kable ekranowane.

Dopuszczalne długości przewodów należy dobierać zgodnie z dokumentacją podłączonego sterownika, regulatora lub modułu wejść i wyjść.

Urządzenia współpracujące

• Sterowniki Desigo PXC4, PXC5 i PXC7.
• Moduły uniwersalne TXM1.8U oraz super-uniwersalne TXM1.8X.
• Sterownik Desigo Essentials ELC.E14 i moduł rozszerzeń EM.8U.
• Sterowniki pomieszczeniowe Desigo DXR2 i DXR1.
• Inne urządzenia obsługujące aktywny sygnał wejściowy zgodny z wybranym typem wyjścia czujnika.

Dane techniczne

• Model: QAA2160D.
• Numer magazynowy: S55720-S663.
• Mierzona wielkość: temperatura.
• Zakres zastosowania i pomiaru: 0...50 °C.
• Element pomiarowy: NTC 10k.
• Rozdzielczość wyświetlacza: maksymalnie 0,1 °C / 0,1 °F.
• Dokładność przy 23 °C i napięciowym sygnale wyjściowym: typowo ±0,2 K.
• Dokładność przy 15...35 °C i napięciowym sygnale wyjściowym: typowo ±0,4 K.
• Dokładność przy 5...50 °C i napięciowym sygnale wyjściowym: typowo ±0,7 K.
• Dokładność przy 23 °C i prądowym sygnale wyjściowym: typowo ±0,3 K.
• Dokładność przy 15...35 °C i prądowym sygnale wyjściowym: typowo ±0,4 K.
• Dokładność przy 5...50 °C i prądowym sygnale wyjściowym: typowo ±0,7 K.
• Stała czasowa t63: poniżej 15,5 min, zależnie od przepływu powietrza i sprzężenia termicznego ze ścianą.
• Napięcie robocze: 24 V AC ±20% lub 15...35 V DC.
• Częstotliwość zasilania: 50/60 Hz przy 24 V AC.
• Pobór mocy przy 24 V AC: 1,6 VA dla napięciowego sygnału wyjściowego lub 2,1 VA dla prądowego sygnału wyjściowego.
• Komunikacja NFC: 13,56 MHz.
• Stopień ochrony obudowy: IP30.
• Klasa ochrony przed porażeniem: III.
• Temperatura pracy: 0...50 °C.
• Wilgotność podczas pracy: 0...85% r.h., bez kondensacji.
• Temperatura transportu i składowania: −25...+70 °C.
• Maksymalna wysokość pracy: 3000 m.
• Wymiary: 88 × 88 × 22 mm.
• Materiał obudowy: poliwęglan.
• Kolor: biały, RAL 9016.
• Klasa palności obudowy: UL94 V-0.
• Waga z opakowaniem: 0,18 kg.

Montaż

Model QAA2160D jest przeznaczony do montażu na ścianie. Może być instalowany na większości dostępnych na rynku kwadratowych lub okrągłych puszek podtynkowych albo bezpośrednio na ścianie. Przewody można doprowadzić od tyłu, od góry lub od dołu.

• Zalecana wysokość montażu: 1,5 m nad podłogą.
• Czujnik należy umieścić w pomieszczeniu co najmniej 50 cm od najbliższej ściany.
• Nie montować we wnękach, na półkach, za zasłonami lub drzwiami.
• Nie montować nad źródłami ciepła, nad grzejnikami ani w pobliżu lamp.
• Unikać bezpośredniego promieniowania słonecznego i przeciągów.
• Unikać nieogrzewanych lub niechłodzonych obszarów budynku, takich jak ściany zewnętrzne.
• Zakończenie korytka przy czujniku należy uszczelnić, aby przepływ powietrza nie powodował błędów pomiarowych.

Najwyższą zgodność pomiaru z podanymi parametrami zapewnia zasilanie 24 V AC lub 24 V DC. Przy innych dopuszczalnych napięciach może wystąpić nadmierna albo niedostateczna kompensacja wpływu własnego poboru mocy urządzenia.

Podsumowanie

Siemens QAA2160D łączy dokładny pomiar temperatury, lokalny odczyt na dotykowym wyświetlaczu LCD oraz szeroki wybór analogowych sygnałów wyjściowych. Konfiguracja przez NFC ułatwia uruchomienie i zmianę ustawień, a standardowa konstrukcja naścienna pozwala zastosować czujnik w instalacjach HVAC i systemach automatyki budynkowej.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada zgodność UE CE, zgodność UK UKCA, zgodność RCM oraz zgodność euroazjatycką EAC.
• Certyfikacja UL873.
• Produkt jest zgodny z normą IEC/EN 60730-1.
• Klasa ochrony przed porażeniem prądem elektrycznym: III. Stopień ochrony obudowy: IP30.
• Urządzenie jest przeznaczone wyłącznie do zastosowań wewnątrz pomieszczeń i należy je użytkować w dopuszczalnych warunkach otoczenia.
• Zasilanie wymaga transformatora bezpiecznego na niskie napięcie SELV z oddzielnymi uzwojeniami, przeznaczonego do pracy ciągłej i dobranego odpowiednio do poboru mocy czujnika.
• Zewnętrzne zabezpieczenie linii zasilającej powinien stanowić bezpiecznik zwłoczny maks. 10 A, wyłącznik nadprądowy maks. 13 A o charakterystyce B, C lub D według EN 60898 albo źródło zasilania z ograniczeniem prądu do maks. 10 A.
• Należy przestrzegać krajowych i lokalnych przepisów bezpieczeństwa oraz wymagań dotyczących doboru transformatora, zabezpieczeń i okablowania.
• Nie stosować czujnika jako urządzenia zabezpieczającego, na przykład jako czujnika gazu lub dymu.
• Należy unikać bezpośredniego kontaktu urządzenia z substancjami chemicznymi. Nie dotykać wrażliwych elementów gołymi rękami ani narzędziami, ponieważ może to pogorszyć dokładność pomiaru.
• Produktu i jego opakowania nie wolno usuwać razem z odpadami komunalnymi. Należy przekazać je do odpowiednich punktów selektywnej zbiórki i recyklingu zgodnie z przepisami lokalnymi i krajowymi.
