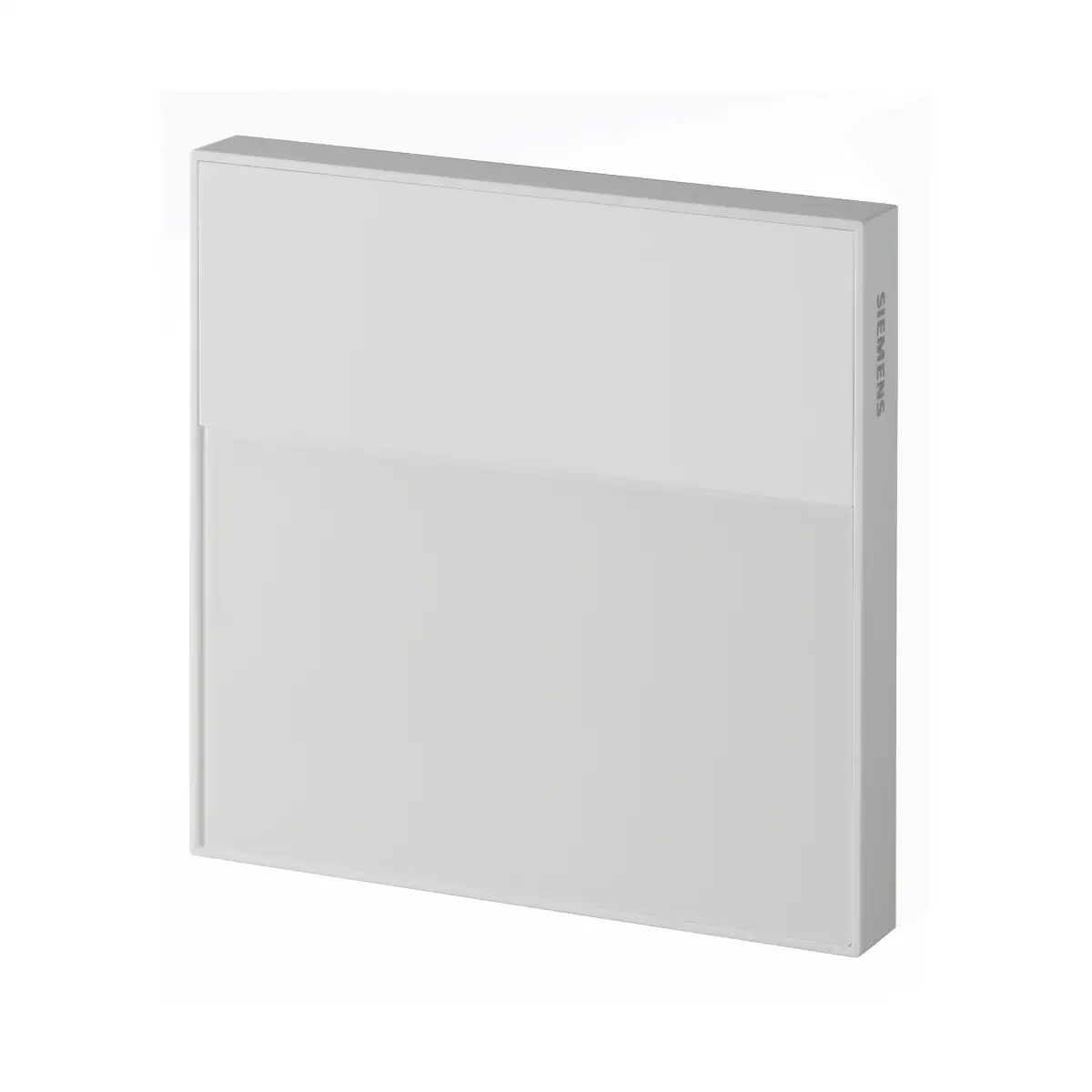

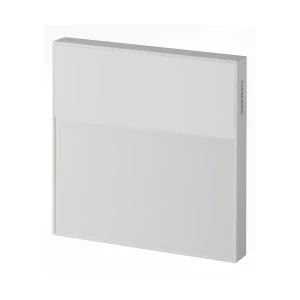

QAA2890/WI Bezprzewodowy czujnik pomieszczeniowy temperatury, KNX IoT / Thread

Siemens QAA2890/WI to bezprzewodowy czujnik temperatury z serii Symaro™, komunikujący się w technologii KNX IoT over Thread. Idealny do instalacji HVAC, systemów automatyki budynkowej oraz nowoczesnych obiektów inteligentnych. Czujnik zasilany jest bateryjnie (3× AAA), co umożliwia łatwy montaż bez okablowania.

Najważniejsze cechy

• Producent: Siemens
• Seria: Symaro™
• Model: QAA2890/WI
• Technologia komunikacji: KNX IoT over Thread (IEEE 802.15.4)
• Zakres pomiarowy temperatury: 0…50 °C
• Zasilanie: 3 × bateria alkaliczna AAA 1,5 V (4,5 V DC)
• Żywotność baterii: do 10 lat (typowy cykl wybudzenia 10 min)
• Montowanie: ścienne, podtynkowe lub na taśmę
• Stopień ochrony: IP30
• Kolor obudowy: biały RAL9003

Dokładność pomiarów

• ±0,3 K w zakresie 21…25 °C
• ±0,7 K w zakresie 15…21 °C oraz 25…35 °C
• ±1 K w zakresie 0…15 °C oraz 35…50 °C
• t63 ≤ 8,5 min – zależne od ruchu powietrza

Komunikacja i sieć Thread

• Zakres częstotliwości: 2400…2483,5 MHz
• Moc transmisji: 7,73 dBm
• Obsługiwane kanały Thread: 11…26
• Zasięg: do 50 m w linii wzroku (czujnik–bramka / czujnik–wzmacniacz)

Współpracujące urządzenia

• Bramka KNX IoT → BACnet IP: OCT200.KNBA
• Wzmacniacz / Border Router Thread: OCT100.R

Budowa i montaż

• Obudowa: tworzywo sztuczne, płyta montażowa w zestawie
• Możliwość montażu:
  • na ścianie (zalecana wysokość ok. 1,5 m),
  • w puszce podtynkowej,
  • na taśmie montażowej.
• Nie instalować w szafkach, przy źródłach ciepła ani w metalowych obudowach
• Czujnik wilgotności (w modelach QFA/QPA) wymaga unikania chemikaliów

Sygnalizacja LED

• Zielony: uruchamianie / połączenie
• Pomarańczowy: brak połączenia
• Czerwony: utrata połączenia lub niski poziom baterii
• Tryb programowania – LED świeci ciągle

Zawartość opakowania

• Czujnik QAA2890/WI
• Płytka montażowa
• Zestaw śrub i wkładka z tworzywa
• Taśma montażowa
• Instrukcja montażu
• 3 baterie alkaliczne AAA (1,5 V)

Dane techniczne

• Napięcie zasilania: 4,5 V DC
• Pobór prądu: maks. 20 mA
• Warunki pracy: -15…+50 °C, 0…95% RH bez kondensacji
• Stopień ochrony: IP30
• Obudowa: makrolon 6485, RAL9003
• Waga z opakowaniem: ok. 204,6 g

Wymiary

• Szerokość: 88 mm
• Wysokość: 88 mm
• Głębokość: 14 mm

Podsumowanie

Siemens QAA2890/WI to niezawodny i energooszczędny czujnik temperatury do sieci KNX IoT over Thread. Zasilanie bateryjne, łatwy montaż, długa żywotność baterii oraz wysoka dokładność pomiarów sprawiają, że jest to idealne rozwiązanie dla systemów HVAC i budynków inteligentnych każdej skali.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE oraz spełnia wymagania dyrektywy 2014/53/UE (RED).
• Produkt posiada oznaczenie UKCA.
• Nie wyrzucać produktu, opakowania ani baterii z odpadami komunalnymi. Utylizować zgodnie z lokalnymi i krajowymi przepisami, w przeznaczonych do tego punktach zbiórki i recyklingu.
• Bezprzewodowy czujnik pomieszczeniowy przeznaczony wyłącznie do stosowania wewnątrz budynków. Nie używać na zewnątrz.
• Urządzenie przeznaczone jest do montażu naściennego, podtynkowego lub na taśmie, zgodnie z instrukcją montażu producenta.
• Nie instalować urządzenia we wnękach, za zasłonami, nad lub w pobliżu źródeł ciepła, półek ani na ścianach, za którymi znajduje się komin. Nie narażać urządzenia na punktowe światło ani bezpośrednie promieniowanie słoneczne.
• Nie instalować urządzenia w szafkach ani metalowych obudowach, ponieważ może to zakłócać komunikację radiową.
• Czujnik należy montować na wysokości około 1,5 m nad podłogą oraz co najmniej 20 cm od sąsiedniej ściany, zgodnie z wytycznymi producenta.
• Przy montażu należy uszczelnić korytko kablowe przy czujniku, aby zapobiec błędnym pomiarom spowodowanym przepływem powietrza.
• Urządzenie wykorzystuje komunikację radiową. Instalować i używać zgodnie z instrukcją producenta oraz informacjami dotyczącymi zgodności z przepisami.
• Podczas pracy urządzenia radiowego należy zachować minimalną odległość 20 cm pomiędzy urządzeniem a ciałem użytkownika.
• Urządzenie zasilane jest wyłącznie 3 bateriami alkalicznymi AAA 1,5 V. Stosować tylko baterie odpowiedniego typu, zgodnie z oznaczeniami w komorze baterii.
• Baterie należy instalować z zachowaniem prawidłowej polaryzacji (+/-). Nieprawidłowe włożenie baterii może spowodować uszkodzenie urządzenia lub zagrożenie bezpieczeństwa.
• Używać wyłącznie nowych i nieuszkodzonych baterii. Nie mieszać baterii nowych z używanymi.
• Nie ładować baterii, nie rozbierać ich, nie uszkadzać, nie dopuszczać do zwarcia oraz nie podgrzewać do temperatury powyżej 85°C.
• Nie dopuszczać do kontaktu baterii z wodą. Baterie należy przechowywać, transportować i utylizować zgodnie z lokalnymi przepisami oraz instrukcjami producenta baterii.
• W przypadku wycieku baterii unikać kontaktu ze skórą, oczami i błonami śluzowymi. Nieszczelną baterię usunąć z komory za pomocą szmatki.
• Przy niskim poziomie baterii komunikacja bezprzewodowa może stać się niestabilna. Po sygnalizacji niskiego poziomu baterii należy je wymienić możliwie szybko, zgodnie z dokumentacją producenta.
• Podczas aktualizacji oprogramowania nie wolno przerywać zasilania urządzenia. Nie przeprowadzać aktualizacji przy niskim poziomie baterii, ponieważ może to spowodować uszkodzenie urządzenia lub utratę danych.
• Czujnik jest czułym urządzeniem pomiarowym. Unikać bezpośredniego kontaktu z chemikaliami w jakiejkolwiek formie oraz nie dotykać wrażliwych komponentów gołymi rękami ani narzędziami, ponieważ może to pogorszyć dokładność pomiaru.
• Stopień ochrony obudowy: IP30. Produkt nie jest zabezpieczony przed wodą i nie powinien być narażany na zawilgocenie ani kondensację poza dopuszczalnymi warunkami pracy określonymi przez producenta.
• Zakres temperatury pracy urządzenia: -15°C do +50°C. Nie używać poza warunkami środowiskowymi określonymi przez producenta.

Pliki do pobrania:
QAA2890/WI Karta katalogowa
QAA2890/WI Instrukcja montażu
