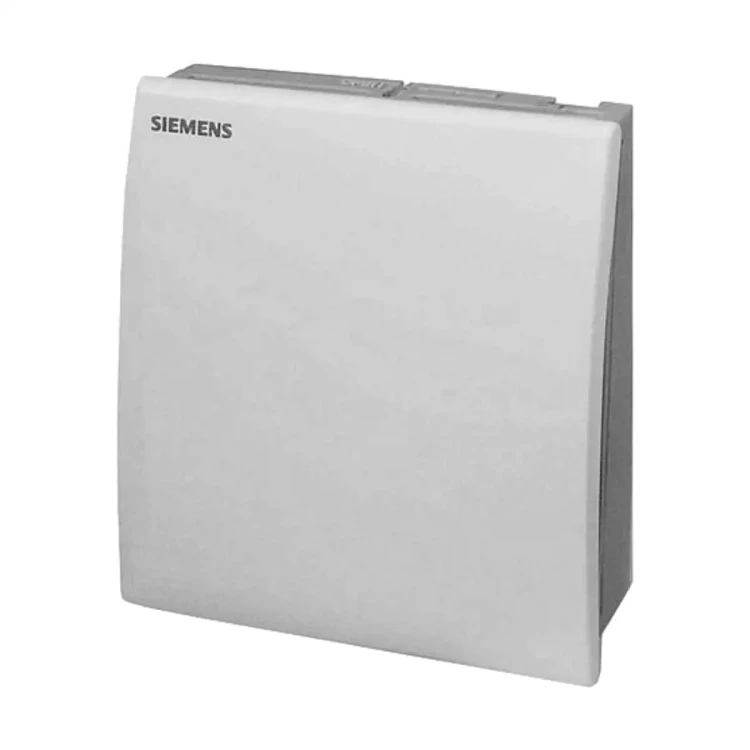

QAX30.1 Czujnik pomieszczeniowy, pomiar temperatury w pomieszczeniu, interfejs PPS2

Siemens QAX30.1 to zadajnik temperatury (czujnik temperatury pomieszczeniowej) z interfejsem PPS2, przeznaczony do współpracy z regulatorami pojedynczych pomieszczeń DESIGO RX (serii RXC, RXB, RXL, RXA – PPS2) oraz ze sterownikami DESIGO PX i innymi urządzeniami wyposażonymi w PPS2. Urządzenie mierzy temperaturę w pomieszczeniu i przekazuje ją do współpracującego regulatora/sterownika, a dzięki gniazdu narzędziowemu RJ45 umożliwia podłączenie narzędzia do uruchamiania i serwisu lub terminala serwisowego.

Najważniejsze cechy

• Producent: Siemens
• Model: QAX30.1
• Typ: zadajnik temperatury (pomiar temperatury w pomieszczeniu) z interfejsem PPS2
• Współpraca: regulatory DESIGO RX (RXC, RXB, RXL, RXA – PPS2) oraz sterowniki DESIGO PX (PPS2)
• Czujnik: NTC (rezystor)
• Zakres pomiarowy: 0…40 °C
• Dokładność (5…30 °C): ±0,5 K
• Czas odpowiedzi: ≤ 8 min
• Interfejs: PPS2 (point-to-point, wersja 2), 4,8 kbit/s
• Zasilanie: SELV/PELV DC 12…15 V (zasilanie z podłączonego regulatora przez PPS2)
• Pobór mocy: maks. 0,10 VA
• Gniazdo narzędziowe: standard RJ45 (do uruchamiania/serwisu)
• Stopień ochrony obudowy: IP30
• Klasa ochrony izolacyjnej: III
• Montaż: naścienny (płaska powierzchnia) lub w gnieździe podtynkowym
• Kolor: przód osłony NCS S 0502-G (≈ RAL 9003 biały); obudowa/podstawa RAL 7035 (jasno szary)
• Waga: 0,12 kg

Zastosowanie

QAX30.1 stosuje się w pomieszczeniach, w których warunki klimatyczne nadzoruje regulator pojedynczego pomieszczenia. Urządzenie służy do pomiaru temperatury i przekazywania jej do regulatora/sterownika przez PPS2. Wbudowane gniazdo narzędziowe umożliwia dostęp serwisowy do współpracującego regulatora przez interfejs PPS2 lub sieć (np. magistralę LONWORKS®).

Konstrukcja i montaż

• Montaż na płaskiej powierzchni (otwory do wprowadzenia przewodu od góry lub od dołu) lub w gnieździe podtynkowym (przewody od tyłu).
• Konstrukcja dwuczęściowa: obudowa i podstawa łączone zatrzaskami.
• Podstawa z zaciskami śrubowymi i wbudowaną łączówką zaciskową.
• W obudowie: płytka drukowana, czujnik temperatury, łączniki wtykowe, gniazdo narzędziowe oraz wtyki adresowe (wewnątrz obudowy).
• Nie montować we wnękach, na półkach, za firankami i drzwiami, nad źródłami ciepła lub w ich pobliżu; unikać bezpośredniego nasłonecznienia i przeciągów.
• Kanał kablowy należy uszczelnić przy przyłączeniu zadajnika, aby zapobiec ciągom powietrza wpływającym na pomiar temperatury.

Interfejs PPS2, gniazdo serwisowe i okablowanie

• Interfejs regulator–zadajnik: PPS2 (point-to-point, wersja 2), 4,8 kbit/s.
• Gniazdo narzędziowe: standard RJ45 – do podłączenia narzędzia uruchomieniowego/serwisowego lub terminala serwisowego.
• Zaciski przyłączeniowe (śrubowe): przewody linka lub drut 0,8…2,5 mm².
• Okablowanie: 2-żyłowa lub 4-żyłowa skrętka bez ekranu (ekranowanie nie jest konieczne).
• Organizacja pracy w systemie: do każdego regulatora serii RX… można podłączyć tylko jeden zadajnik; do sterownika serii PXC… można podłączyć maks. 5 zadajników (identyfikacja przez ustawiany adres).

Układ zacisków

• CP+ (1): zasilanie zadajnika, dane PPS2 (dodatnie)
• CP– (2): zasilanie zadajnika, dane PPS2 (ujemne)
• C+ (3): z magistrali LONWORKS® (DESIGO RXC): CLA
• C– (4): z magistrali LONWORKS® (DESIGO RXC): CLB
• 5…8: nie używany

Uwagi uruchomieniowe i bezpieczeństwo

• Po usunięciu przerwy na magistrali PPS2 automatyczne przywrócenie komunikacji następuje tylko przy współpracy z regulatorami odpytującymi adres zadajnika.
• Czas oczekiwania na odpowiedź: RXA: 10 s; RXB, RXL i RXC: 3 min; PX: 30 s.
• Uwaga: zadajnik nie jest zabezpieczony na wypadek podłączenia napięcia 230 V AC.

Dane techniczne

• Zasilanie: SELV/PELV DC 12…15 V (z regulatora przez PPS2)
• Pobór mocy: maks. 0,10 VA
• Element pomiarowy: NTC
• Zakres pomiarowy: 0…40 °C
• Czas odpowiedzi: ≤ 8 min
• Dokładność (5…30 °C): ±0,5 K
• Interfejs: PPS2 (point-to-point, wersja 2), 4,8 kbit/s
• Stopień ochrony: IP30
• Klasa ochrony izolacyjnej: III
• Warunki otoczenia (praca): 0…50 °C; wilgotność < 85% wzgl.
• Warunki transportu: –25…70 °C; wilgotność < 95% wzgl.
• Kolor: przód osłony NCS S 0502-G (≈ RAL 9003 biały); obudowa/podstawa RAL 7035 (jasno szary)
• Wymiary: 90 × 100 mm; głębokość: 32 / 36 mm
• Waga: 0,12 kg

Podsumowanie

Siemens QAX30.1 to kompaktowy, naścienny zadajnik temperatury z komunikacją PPS2, przeznaczony do systemów DESIGO RX i DESIGO PX. Dokładny pomiar temperatury w zakresie 0…40 °C, zasilanie z regulatora (SELV/PELV DC 12…15 V) oraz gniazdo RJ45 do uruchamiania i serwisu sprawiają, że jest to praktyczne rozwiązanie do sterowania klimatem w pojedynczych pomieszczeniach.
