QAX31.1 Zadajnik pomieszczeniowy, pomiar temperatury w pomieszczeniu, zadajnik temperatury, interfejs PPS2

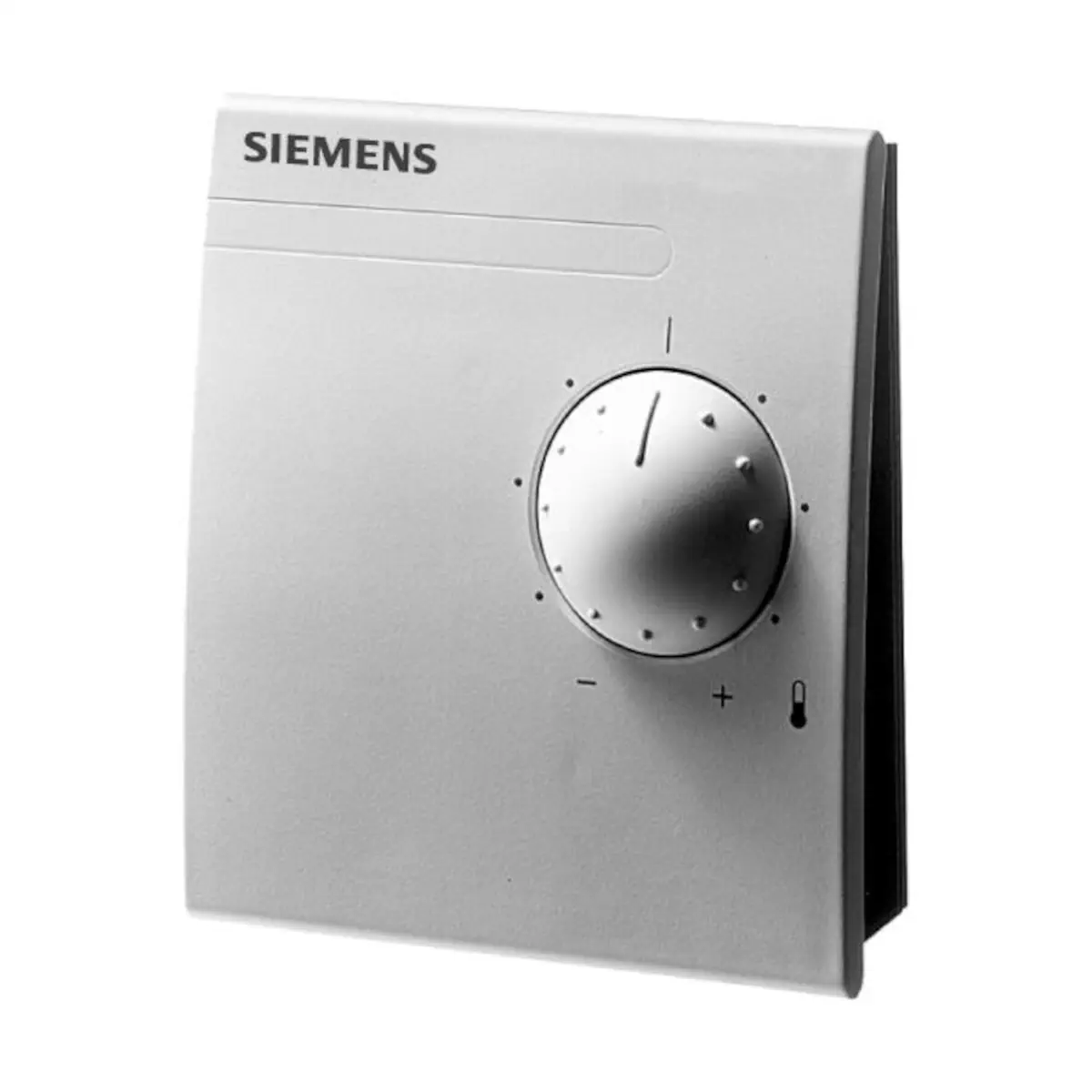

QAX31.1 to naścienny zadajnik temperatury (czujnik temperatury pomieszczeniowej) firmy Siemens z komunikacją PPS2, przeznaczony do współpracy z regulatorami pojedynczych pomieszczeń DESIGO RX (RXC, RXB, RXL, RXA) oraz sterownikami DESIGO PX wyposażonymi w PPS2. Urządzenie mierzy temperaturę w pomieszczeniu i udostępnia pokrętło do ustawiania wartości zadanej. Dodatkowo posiada gniazdo RJ45 do podłączenia narzędzia uruchomieniowego/serwisowego lub terminala serwisowego, zapewniając dostęp do współpracującego regulatora przez PPS2 lub sieć (np. LONWORKS®).

Najważniejsze cechy

• Producent: Siemens
• Model: QAX31.1
• Typ: zadajnik temperatury (pomiar temperatury w pomieszczeniu) z interfejsem PPS2
• Element pomiarowy: rezystor NTC
• Pokrętło nastawy temperatury: tak (płynna nastawa wartości zadanej)
• Interfejs komunikacyjny: PPS2 (point-to-point, wersja 2), 4,8 kbit/s
• Gniazdo serwisowe: standardowe RJ45 do narzędzia uruchomieniowego/serwisowego lub terminala
• Zasilanie: SELV/PELV DC 12…15 V (z regulatora/sterownika przez PPS2)
• Stopień ochrony obudowy: IP30
• Montaż: na płaskiej ścianie (przewód od góry lub dołu) lub w puszce podtynkowej (przewody od tyłu)

Zastosowanie

QAX31.1 jest przeznaczony do pomieszczeń, w których warunki klimatyczne nadzoruje regulator pojedynczego pomieszczenia. Służy do:

• pomiaru temperatury w pomieszczeniu,
• nastawy wartości zadanej temperatury dla regulatora (pokrętło na froncie),
• podłączenia narzędzi serwisowych przez gniazdo RJ45.

Współpraca i komunikacja

• Współpracuje z regulatorami DESIGO RX oraz sterownikami DESIGO PX, wyposażonymi w interfejs PPS2.
• Zadajnik jest zasilany niskim napięciem z podłączonego regulatora przez PPS2.
• Do każdego regulatora serii RX… można podłączyć tylko jeden zadajnik.
• Do sterownika serii PXC… można podłączyć maksymalnie 5 zadajników (identyfikacja przez ustawiany adres).

Funkcje serwisowe

Wbudowane gniazdo narzędziowe umożliwia podłączenie narzędzia do uruchamiania i serwisu lub terminala serwisowego. Zapewnia dostęp do współpracującego regulatora przez PPS2 lub sieć (np. LONWORKS®).

• Przewód narzędzia serwisowego: maks. 3 m (niewymagający wykończenia).
• Po usunięciu przerwy na magistrali PPS2 automatyczne przywrócenie komunikacji następuje tylko przy współpracy z regulatorami odpytującymi adres zadajnika.
• Czas oczekiwania na odpowiedź: RXA: 10 s; RXB/RXL/RXC: 3 min; PX: 30 s.

Podłączenie elektryczne i zaciski

• Zaciski przyłączeniowe: śrubowe, przewody linka lub drut 0,8…2,5 mm².
• Okablowanie: skrętka nieekranowana; do regulatorów DESIGO RX – skrętka 4-żyłowa, do sterowników DESIGO PX – skrętka 2-żyłowa.

Opis zacisków

• CP+ (1): zasilanie zadajnika, dane PPS2 (dodatnie)
• CP– (2): zasilanie zadajnika, dane PPS2 (ujemne)
• C+ (3): z magistrali LONWORKS® (DESIGO RXC): CLA
• C– (4): z magistrali LONWORKS® (DESIGO RXC): CLB
• 5…8: nieużywane

Gniazdo narzędziowe (RJ45)

• Pin 1: CLA (LONWORKS®, DESIGO RXC)
• Pin 2: CLB (LONWORKS®, DESIGO RXC)
• Pin 7: CP+ (dane PPS2)
• Pin 8: CP– (dane PPS2)

Dane techniczne

• Napięcie zasilania: SELV / PELV DC 12…15 V (z regulatora przez PPS2)
• Pobór mocy: maks. 0,10 VA
• Zakres pomiarowy temperatury: 0…40°C
• Czas odpowiedzi: ≤ 8 min
• Dokładność (5…30°C): ±0,5 K
• Dokładność korekcji wartości zadanej (25°C): ±0,25 K
• Zakres korekcji wartości zadanej (określany przez regulator): maks. ±12 K (domyślnie ±3 K)
• Dokładność na pełnym zakresie korekcji: 10%
• Typ interfejsu: PPS2 (point-to-point, wersja 2)
• Szybkość transmisji: 4,8 kbit/s
• Stopień ochrony: IP30
• Klasa ochrony izolacyjnej: III
• Warunki otoczenia (praca): 0…50°C; wilgotność < 85% r.h.
• Warunki otoczenia (transport): -25…70°C; wilgotność < 95% r.h.
• Kolor (przód): NCS S 0502-G (≈ RAL 9003) biały
• Kolor (obudowa/podstawa): RAL 7035 jasno szary
• Masa (bez opakowania): 0,12 kg
• Wymiary: 90 × 100 mm; głębokość 32…36 mm

Montaż – zalecenia

• Montaż na ścianie lub w puszce podtynkowej.
• Nie montować we wnękach, na półkach, za firankami i drzwiami oraz nad źródłami ciepła lub w ich pobliżu.
• Unikać bezpośredniego nasłonecznienia i przeciągów.
• Kanał kablowy należy uszczelnić przy przyłączeniu, aby zapobiec ciągom powietrza wpływającym na pomiar.
• Do zadajnika dołączony jest zestaw montażowy; instrukcje montażowe są nadrukowane na opakowaniu.
• Uwaga: zadajnik nie jest zabezpieczony na wypadek podłączenia napięcia 230 V AC.

Podsumowanie

Siemens QAX31.1 to funkcjonalny zadajnik temperatury z pokrętłem nastawy i komunikacją PPS2, zaprojektowany do systemów automatyki budynkowej DESIGO. Zapewnia precyzyjny pomiar temperatury w zakresie 0…40°C, wygodną lokalną korekcję wartości zadanej (zakres zależny od regulatora) oraz szybki dostęp serwisowy przez gniazdo RJ45, co ułatwia uruchomienie i diagnostykę instalacji w pomieszczeniach.
