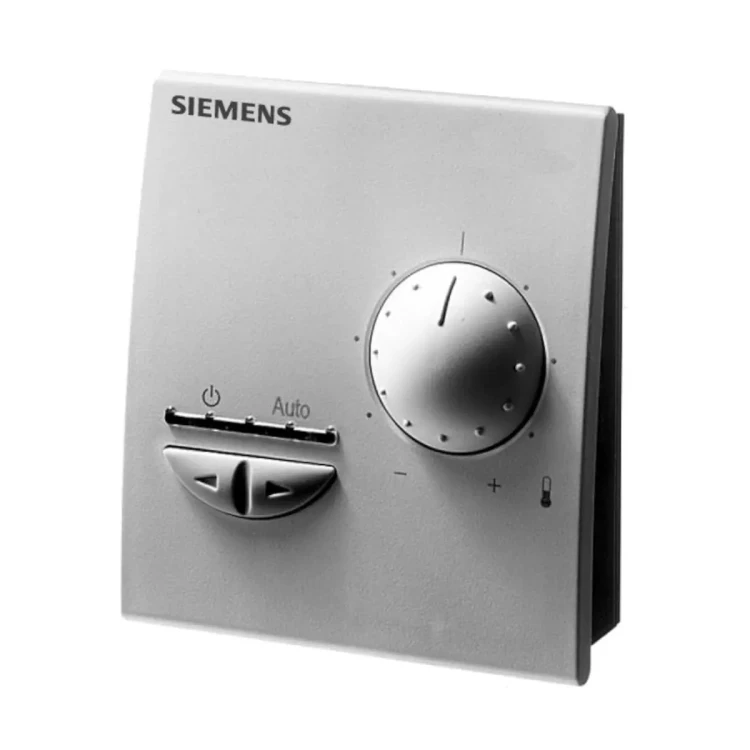

QAX32.1 Pomiar temperatury w pomieszczeniu, zadajnik temperatury, przełącznik trybu pracy, interfejs PPS2

QAX32.1 to zadajnik (czujnik pokojowy) Siemens z rodziny DESIGO™ RX, wyposażony w interfejs PPS2, przeznaczony do współpracy z regulatorami pojedynczych pomieszczeń serii DESIGO RXC, RXB, RXL i RXA oraz ze sterownikami DESIGO PX (z PPS2). Urządzenie realizuje pomiar temperatury w pomieszczeniu, umożliwia korektę wartości zadanej pokrętłem oraz wybór trybu pracy przełącznikiem ( / Auto). Dodatkowo posiada gniazdo narzędziowe RJ45 do podłączenia narzędzia uruchomieniowego/serwisowego lub terminala serwisowego.

Najważniejsze cechy

• Producent: Siemens
• Model: QAX32.1
• Seria / system: DESIGO™ RX
• Typ urządzenia: zadajnik temperatury z interfejsem PPS2
• Funkcje: pomiar temperatury w pomieszczeniu, korekta wartości zadanej pokrętłem, wybór trybu pracy
• Interfejs komunikacyjny: PPS2 (point-to-point, wersja 2), 4.8 kbit/s
• Wskaźniki: 2 diody LED (żółte) do wskazywania trybu pracy
• Gniazdo serwisowe: standard RJ45 (dostęp serwisowy/uruchomieniowy)
• Zasilanie: DC 12…15 V (SELV) z podłączonego regulatora przez PPS2
• Stopień ochrony obudowy: IP30

Zastosowanie

QAX32.1 jest stosowany w pomieszczeniach, w których warunki klimatyczne nadzoruje regulator pojedynczego pomieszczenia. Służy do pomiaru temperatury oraz ustawiania wartości roboczych dla regulatora.

Współpraca

• Regulatory: DESIGO RXC, RXB, RXL, RXA (PPS2)
• Sterowniki: DESIGO PX (PPS2)
• Inne: urządzenia z interfejsem PPS2

Funkcje i obsługa

Pomiar temperatury i nastawa

• Czujnik temperatury: NTC
• Zakres pomiarowy: 0…40 °C
• Nastawa: tarcza/pokrętło do płynnej korekty wartości zadanej (zakres korekcji określany przez regulator)

Wybór trybu pracy

Tryb pracy wybiera się przełącznikiem (naciśnięcie strzałki w lewo lub w prawo). Aktualnie wybrany tryb sygnalizuje dioda LED.

• Pozycja (symbol na obudowie): regulator pracuje na obniżonych wartościach zadanych (np. noc / brak zajętości).
• Pozycja Auto: tryb Komfort (pomieszczenie zajęte).

Wtyki adresowe

• Wtyki adresowe wewnątrz obudowy umożliwiają ustawienie indywidualnego adresu przy podłączeniu kilku zadajników do jednego sterownika.
• Adres fabryczny: 1

Reakcja po uruchomieniu

• Test diod: diody są kolejno włączane na 1 sekundę.
• Gotowość: po upływie 1 s urządzenie jest gotowe do komunikacji przez PPS2; aktualny tryb pracy jest wyświetlany po kolejnych 5 s.

Podłączenie elektryczne i okablowanie

• Zasilanie i komunikacja: przez interfejs PPS2 z regulatora (SELV DC 12…15 V).
• Do regulatorów DESIGO RX: skrętka czterożyłowa.
• Do sterowników DESIGO PX: skrętka dwużyłowa.
• Ekranowanie: nie jest konieczne.
• Zaciski przyłączeniowe (śrubowe): przewody linka lub drut, 0,8…2,5 mm².
• Przewód narzędzia serwisowego: nie wymagający wykończenia, max. 3 m.

Gniazdo narzędziowe (RJ45) – funkcja

Gniazdo narzędziowe umożliwia dostęp do regulatora za pośrednictwem narzędzia do uruchamiania i serwisu lub terminala serwisowego. Do gniazda doprowadzone są linie magistrali (zaciski 3 i 4 → wtyki 1 i 2) oraz interfejs PPS2 (zaciski 1 i 2) do podłączenia terminala serwisowego przez PPS2.

Układ zacisków

• CP+ (1): zasilanie zadajnika, dane PPS2 (dodatnie)
• CP– (2): zasilanie zadajnika, dane PPS2 (ujemne)
• C+ (3): z magistrali LONWORKS® (DESIGO RXC): CLA
• C– (4): z magistrali LONWORKS® (DESIGO RXC): CLB
• 5…8: nie używany

Dane techniczne

• Napięcie zasilania: DC 12…15 V (SELV zgodnie z HD 384), z regulatora przez PPS2
• Pobór mocy (z regulatora): max. 0,10 VA
• Element pomiarowy: rezystor NTC
• Zakres pomiarowy: 0…40 °C
• Czas odpowiedzi: ≤ 8 min
• Dokładność (5…30 °C): ± 0,5 K
• Dokładność korekcji wartości zadanej (25 °C): ± 0,25 K
• Zakres korekcji wartości zadanej (określany przez regulator): max. ± 12 K (domyślnie ± 3 K)
• Dokładność na pełnym zakresie korekcji: 10%
• Wskaźnik trybu pracy: 2 diody LED, żółte
• Interfejs: PPS2 (point-to-point, wersja 2), 4,8 kbit/s
• Stopień ochrony: IP30
• Klasa ochrony: III
• Temperatura otoczenia (praca): 0…50 °C
• Wilgotność (praca): < 85% wzgl.
• Temperatura (transport): −25…70 °C
• Wilgotność (transport): < 95% wzgl.
• Kolor (przód osłony): NCS S 0502-G (≈ RAL 9003 biały)
• Kolor (obudowa, podstawa): RAL 7035 jasno szary
• Masa: 0,12 kg (bez opakowania)

Montaż

• Sposób montażu: na płaskiej powierzchni (wprowadzenie przewodu od góry lub od dołu) lub w gnieździe podtynkowym (przewody od tyłu).
• Nie montować we wnękach, na półkach, za firankami i drzwiami, nad źródłami ciepła lub w ich pobliżu.
• Unikać bezpośredniego działania promieni słonecznych i przeciągów.
• Kanał kablowy należy uszczelnić przy podłączeniu, aby zapobiec ciągom powietrza wpływającym na pomiar temperatury.
• Do zadajnika dołączony jest zestaw montażowy.
• Uwaga: zadajnik nie jest zabezpieczony na wypadek podłączenia napięcia 230 V AC.

Podsumowanie

Siemens QAX32.1 to zadajnik pokojowy DESIGO RX z PPS2, który łączy pomiar temperatury, wygodną korektę wartości zadanej oraz prosty wybór trybu pracy ( / Auto). Dzięki gniazdu RJ45 ułatwia uruchomienie i serwis, a zasilanie z regulatora (SELV) oraz montaż natynkowy lub podtynkowy czynią go praktycznym elementem systemów automatyki pomieszczeniowej DESIGO.

Pliki do pobrania:
QAX32.1 Karta katalogowa
