QAX33.1 Zadajnik pomieszczeniowy, pomiar temperatury w pomieszczeniu, zadajnik temperatury, przełącznik trybu pracy i prędkości wentylatora klimakonwektora (do 3 biegów), interfejs PPS2

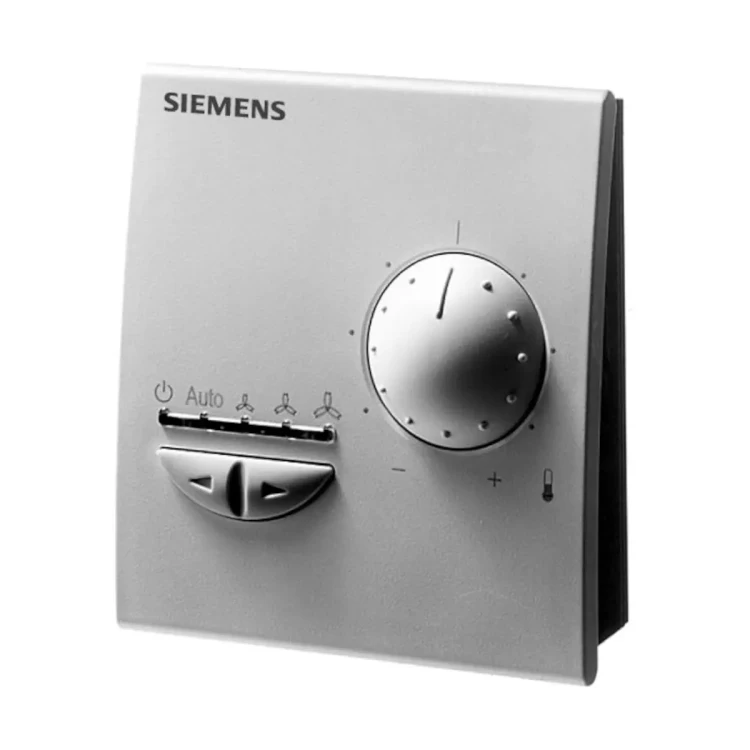

Siemens QAX33.1 to zadajnik pokojowy z interfejsem PPS2 do systemów DESIGO RX oraz DESIGO PX. Urządzenie mierzy temperaturę w pomieszczeniu i umożliwia wygodne ustawianie wartości zadanej za pomocą pokrętła. Dodatkowo posiada przełącznik do wyboru trybu regulacji ( / Auto) oraz do ręcznego sterowania prędkością wentylatora w układach klimakonwektorowych (maks. 3 prędkości). Zintegrowane gniazdo narzędziowe RJ45 pozwala podłączyć narzędzie do uruchamiania i serwisu lub terminal serwisowy.

Najważniejsze cechy

• Producent: Siemens
• Model: QAX33.1
• Typ: zadajnik z interfejsem PPS2 (DESIGO RX)
• Funkcje: pomiar temperatury w pomieszczeniu, nastawa wartości zadanej pokrętłem
• Tryb pracy: wybór trybu regulacji ( / Auto)
• Sterowanie wentylatorem: ręczne ustawienie prędkości (maks. 3 prędkości) dla klimakonwektorów
• Interfejs: PPS2 (point-to-point, wersja 2), 4.8 kbit/s
• Gniazdo serwisowe: standardowe RJ45 do narzędzia uruchomieniowego/serwisowego lub terminala
• Montaż: naścienny (doprowadzenie przewodu od góry lub dołu) lub podtynkowy (przewody od tyłu)
• Stopień ochrony: IP30

Zastosowanie i współpraca

QAX33.1 jest przeznaczony do pomieszczeń, w których warunki klimatyczne nadzoruje regulator pojedynczego pomieszczenia. Zadajnik służy do pomiaru temperatury oraz ustawiania wartości roboczych dla współpracującego regulatora/sterownika przez PPS2.

• Współpraca: z regulatorami serii DESIGO RXC, RXB, RXL, RXA (PPS2)
• Współpraca: ze sterownikami DESIGO PX wyposażonymi w PPS2
• Uwagi projektowe: do każdego regulatora serii RX… może być podłączony tylko jeden zadajnik
• Uwagi projektowe: do sterownika serii PXC… można podłączyć maks. 5 zadajników (identyfikacja po adresie)

Obsługa – tryb regulacji i prędkość wentylatora

Tryb regulacji oraz ręczne sterowanie prędkością wentylatora realizowane jest przełącznikiem biegunowym. Jednokrotne naciśnięcie strzałki w lewo/prawo przełącza ustawienie o jeden krok. Aktualny tryb pracy lub ręcznie wybraną prędkość wentylatora wskazuje dioda LED.

• / – wentylator sterowany automatycznie przez regulator, regulator pracuje na obniżonych wartościach zadanych (np. noc / pomieszczenie niezajęte lub zajmowane sporadycznie)
• Auto – wentylator sterowany automatycznie przez regulator, Tryb Komfort (pomieszczenie zajęte)
• Ręcznie: 1 prędkość wentylatora
• Ręcznie: 2 prędkość wentylatora
• Ręcznie: 3 prędkość wentylatora

Konstrukcja i adresowanie

• Budowa: obudowa i podstawa łączone zatrzaskami; podstawa z zaciskami śrubowymi
• Elementy wewnątrz obudowy: płytka drukowana, czujnik temperatury, pokrętło nastawy, łączniki wtykowe, gniazdo narzędziowe RJ45
• Wtyki adresowe: umożliwiają ustawienie indywidualnego adresu przy podłączeniu kilku zadajników do jednego sterownika
• Adres fabryczny: 1

Dane techniczne

• Zasilanie: SELV / PELV DC 12...15 V (zasilanie z podłączonego regulatora przez PPS2)
• Pobór mocy (z regulatora): max. 0.10 VA
• Czujnik temperatury: NTC
• Zakres pomiarowy: 0...40°C
• Czas odpowiedzi: ≤ 8 min
• Dokładność (5...30°C): ± 0.5 K
• Dokładność (25°C) – korekcja wartości zadanej: ± 0.25 K
• Korekta wartości zadanej (określana przez regulator): max. ±12 K (domyślnie ±3 K)
• Dokładność na pełnym zakresie korekcji: 10%
• Wskaźnik (tryb regulacji): 2 diody LED, żółte
• Interfejs regulator–zadajnik: PPS2 (point-to-point, wersja 2)
• Szybkość transmisji: 4.8 kbit/s
• Zaciski przyłączeniowe: śrubowe, przewody linka lub drut 0.8...2.5 mm²
• Typ przewodu: 2-żyłowa lub 4-żyłowa, nieekranowana skrętka
• Przewód narzędzia serwisowego: bez wykończenia, max. 3 m
• Stopień ochrony: IP30
• Klasa ochrony izolacyjnej: III
• Warunki otoczenia (praca): 0...50°C, wilgotność < 85% (wzgl.)
• Warunki otoczenia (transport): -25...70°C, wilgotność < 95% (wzgl.)
• Kolor: przód osłony NCS S 0502-G (≈ RAL 9003 biały); obudowa/podstawa RAL 7035 (jasnoszary)
• Masa: 0.12 kg (bez opakowania)

Podłączenie elektryczne

Zadajnik jest zasilany niskim napięciem z regulatora przez PPS2. Połączenia elektryczne zadajnika nie oddziałują na magistralę doprowadzoną do gniazda narzędziowego.

• CP+ (zacisk 1): zasilanie zadajnika, dane PPS2 (dodatnie)
• CP– (zacisk 2): zasilanie zadajnika, dane PPS2 (ujemne)
• C+ (zacisk 3): z magistrali LONWORKS® (DESIGO RXC): CLA
• C– (zacisk 4): z magistrali LONWORKS® (DESIGO RXC): CLB
• Zaciski 5...8: nie używany
• Gniazdo narzędziowe: standardowe RJ45

Montaż – zalecenia

• Montaż na ścianie lub w gnieździe podtynkowym.
• Nie montować we wnękach, na półkach, za firankami i drzwiami, nad źródłami ciepła lub w ich pobliżu.
• Unikać bezpośredniego działania promieni słonecznych i przeciągów.
• Kanał kablowy należy uszczelnić przy przyłączeniu zadajnika, aby zapobiec ciągom powietrza wpływającym na pomiar temperatury.
• Uwaga: zadajnik nie jest zabezpieczony na wypadek podłączenia 230 V AC.

Podsumowanie

Siemens QAX33.1 to praktyczny zadajnik do systemów DESIGO RX/PX, który łączy pomiar temperatury, wygodną nastawę wartości zadanej oraz wybór trybu pracy i ręczne sterowanie wentylatorem (do 3 biegów). Interfejs PPS2 oraz gniazdo RJ45 do narzędzi serwisowych ułatwiają uruchomienie i obsługę, a montaż naścienny lub podtynkowy pozwala dopasować urządzenie do wymagań instalacji.
