QFA2260/BK Pomieszczeniowy czujnik temperatury i wilgotności, wyjścia 0..10 / 0..5 / 2..10 V lub 4..20 / 0..20 / 0..10 mA, 0..95% r.h., 0..50 [°C], IP30, czarny

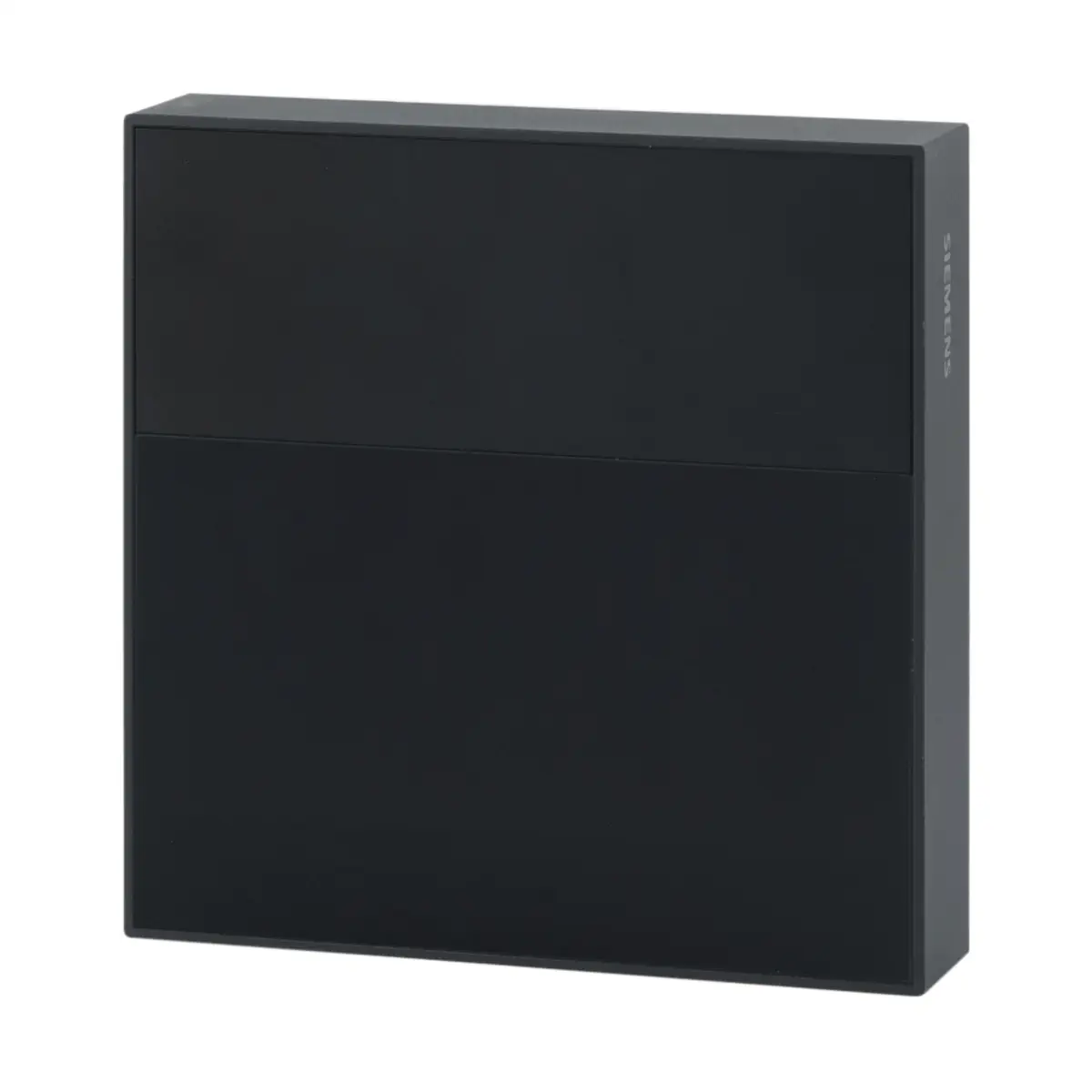

Siemens QFA2260/BK to aktywny, czarny czujnik pomieszczeniowy przeznaczony do pomiaru temperatury oraz wilgotności względnej. Model wyposażono w dwa konfigurowalne wyjścia analogowe i komunikację NFC umożliwiającą uruchomienie oraz zmianę parametrów za pomocą aplikacji Siemens Quick Config. Wariant QFA2260/BK nie ma wyświetlacza ani wskaźnika jakości powietrza.

Najważniejsze cechy

• Jednoczesny pomiar temperatury i wilgotności względnej.
• Zakres pomiaru temperatury: 0...50°C.
• Zakres pomiaru wilgotności względnej: 0...100% r.h..
• Dwa aktywne wyjścia analogowe: X1 dla temperatury i X2 dla wilgotności.
• Konfigurowany typ sygnału: 0...10 V, 4...20 mA, 0...5 V, 2...10 V, 0...20 mA lub 0...10 mA.
• Zasilanie: 24 V AC ±20% lub 15...35 V DC (SELV).
• Konfiguracja przez NFC z aplikacji Siemens Quick Config.
• Cyfrowy, pojemnościowy element pomiarowy wilgotności przeznaczony do standardowych zastosowań komfortowych.
• Montaż na ścianie, bezpośrednio lub z wykorzystaniem typowej puszki podtynkowej.
• Obudowa z poliwęglanu w kolorze czarnym RAL 9005.
• Model bez wyświetlacza i bez wskaźnika jakości powietrza.
• Numer magazynowy: S55720-S666.

Zastosowanie

Czujnik QFA2260/BK jest przeznaczony do instalacji grzewczych, wentylacyjnych i klimatyzacyjnych. Zmierzone wartości temperatury i wilgotności mogą być wykorzystywane w systemach automatyki budynkowej oraz układach regulacyjnych.

Cyfrowy pojemnościowy element pomiarowy wilgotności jest odpowiedni do standardowych zastosowań związanych z komfortem, takich jak:

• biura,
• sale spotkań i konferencyjne,
• sale lekcyjne i szkoleniowe,
• pokoje hotelowe,
• powierzchnie handlowe.

Funkcje i działanie

Pomiar temperatury

Czujnik mierzy temperaturę w pomieszczeniu za pomocą elementu NTC 10k. Wynik pomiaru jest przekształcany na liniowy sygnał aktywny dostępny na zacisku X1. Domyślny zakres wynosi 0...50°C, a jego minimalną i maksymalną wartość można zmienić w aplikacji Quick Config.

Pomiar wilgotności względnej

Pomiar wilgotności realizowany jest przez cyfrowy pojemnościowy element pomiarowy. Sygnał dostępny na zacisku X2 odpowiada domyślnemu zakresowi 0...100% r.h.. Minimalną i maksymalną wartość zakresu można skonfigurować przez NFC.

Konfiguracja przez NFC

Aplikacja Siemens Quick Config umożliwia odczytywanie, zapisywanie i pobieranie parametrów czujnika, włączanie ochrony kodem PIN oraz importowanie i eksportowanie list parametrów w formacie JSON. Parametry mogą być konfigurowane również wtedy, gdy czujnik nie jest zasilany.

• Częstotliwość NFC: 13,56 MHz.
• Maksymalna odległość smartfona od anteny czujnika: 2 cm.
• Typowy czas wymiany danych: 2–3 sekundy.
• Wymagany smartfon z obsługą NFC oraz aplikacja Quick Config w wersji 2.0.0 lub nowszej.

Konfigurowane parametry

• Aktywacja lub dezaktywacja poszczególnych wyjść.
• Wybór typu sygnału analogowego.
• Ustawienie minimalnej i maksymalnej wartości procesowej dla wyjść.
• Korekta temperatury w zakresie −5...+5°C.
• Korekta wilgotności w zakresie −10...+10% r.h..
• Tryb testowy wyjść, diagnostyka urządzenia i ochrona parametrów kodem PIN.

Podłączenie i okablowanie

• G, G0 – zasilanie 24 V AC (SELV) lub 15...35 V DC.
• X1 – aktywny sygnał wyjściowy temperatury.
• X2 – aktywny sygnał wyjściowy wilgotności względnej.
• Dostępne sygnały wyjściowe: 0...5 V, 0...10 V, 2...10 V DC, 0...10 mA, 0...20 mA oraz 4...20 mA.
• Maksymalne obciążenie wyjścia napięciowego: 1 mA.
• Maksymalne obciążenie wyjścia prądowego: 500 Ω.
• Zaciski śrubowe obsługują przewody: 1 × 1,5 mm², 1 × 2,5 mm², 2 × 0,5 mm² lub 2 × 0,75 mm².
• Do linii zasilających wymagana jest skrętka. W środowiskach podatnych na zakłócenia elektromagnetyczne należy stosować kable ekranowane.
• Dopuszczalną długość kabli należy dobrać zgodnie z dokumentacją sterownika, regulatora lub modułu I/O.

Dane techniczne

Zasilanie

• Napięcie robocze: 24 V AC ±20% lub 15...35 V DC (SELV).
• Częstotliwość przy zasilaniu 24 V AC: 50/60 Hz.
• Pobór mocy przy 24 V AC i napięciowym sygnale wyjściowym: 1,2 VA.
• Pobór mocy przy 24 V AC i prądowym sygnale wyjściowym: 2,1 VA.

Pomiar temperatury

• Zakres pomiarowy: 0...50°C.
• Element pomiarowy: NTC 10k.
• Dokładność przy napięciowym sygnale wyjściowym: ±0,2 K przy 23°C, ±0,4 K w zakresie 15...35°C oraz ±0,7 K w zakresie 5...50°C – wartości typowe.
• Dokładność przy prądowym sygnale wyjściowym: ±0,3 K przy 23°C, ±0,4 K w zakresie 15...35°C oraz ±0,7 K w zakresie 5...50°C – wartości typowe.
• Stała czasowa t63 dla wersji bez wyświetlacza: poniżej 14 minut, zależnie od przepływu powietrza i sprzężenia termicznego ze ścianą.

Pomiar wilgotności

• Zakres pomiarowy: 0...100% r.h..
• Dokładność przy 23°C, 24 V AC/DC i wilgotności 30...70% r.h.: ±2% r.h. dla wyjścia napięciowego oraz ±3% r.h. dla wyjścia prądowego – wartości typowe.
• Zależność od temperatury: maks. 0,2% r.h./°C.
• Stała czasowa t63: poniżej 20 sekund.

Obudowa i warunki pracy

• Wymiary: 88 × 88 × 22 mm.
• Materiał obudowy: poliwęglan.
• Kolor: czarny RAL 9005.
• Stopień ochrony obudowy: IP30.
• Klasa ochrony przed porażeniem: III.
• Temperatura pracy: 0...50°C.
• Wilgotność podczas pracy: 0...85% r.h., bez kondensacji.
• Temperatura transportu i składowania: −25...+70°C.
• Wilgotność podczas transportu i składowania: poniżej 95% r.h..
• Maksymalna wysokość pracy: 3000 m.
• Waga z opakowaniem: 0,16 kg.

Montaż

QFA2260/BK jest przeznaczony do montażu na ścianie. Może być instalowany bezpośrednio na ścianie lub z wykorzystaniem większości dostępnych na rynku okrągłych i kwadratowych puszek podtynkowych. Przewody można doprowadzić od tyłu, od góry albo od dołu.

• Zalecana wysokość montażu: 1,5 m nad podłogą.
• Zachować odległość co najmniej 50 cm od najbliższej sąsiedniej ściany.
• Nie instalować we wnękach, na półkach, za zasłonami lub drzwiami.
• Nie montować nad źródłami ciepła, w pobliżu lamp ani nad grzejnikami.
• Unikać bezpośredniego promieniowania słonecznego, przeciągów i nieogrzewanych lub niechłodzonych obszarów budynku, takich jak ściany zewnętrzne.
• Zakończenie korytka kablowego przy czujniku należy uszczelnić, aby przepływ powietrza przez korytko nie powodował błędów pomiarowych.

Podsumowanie

Siemens QFA2260/BK zapewnia pomiar temperatury i wilgotności w standardowych zastosowaniach komfortowych. Dwa konfigurowane wyjścia analogowe ułatwiają współpracę z systemami automatyki budynkowej, a NFC pozwala dostosować parametry czujnika również przed podłączeniem zasilania. Czarna obudowa RAL 9005 umożliwia zastosowanie urządzenia w pomieszczeniach, w których istotne jest dopasowanie wyposażenia technicznego do wystroju.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada zgodność UE CE, zgodność UK UKCA, zgodność RCM i EAC oraz certyfikację UL873.
• Produkt jest zgodny z normą IEC/EN 60730-1 dotyczącą automatycznych regulatorów elektrycznych do zastosowań domowych i podobnych.
• Deklaracja środowiskowa produktu potwierdza zgodność z wymaganiami RoHS.
• Nie wyrzucać produktu ani jego opakowania z odpadami komunalnymi. Przekazać je do oddzielnego punktu zbiórki i recyklingu zgodnie z lokalnymi oraz krajowymi przepisami.
• Urządzenie jest przeznaczone wyłącznie do zastosowań wewnątrz pomieszczeń i musi pracować w dopuszczalnych warunkach otoczenia, bez kondensacji wilgoci.
• Zasilanie wymaga transformatora bezpiecznego na niskie napięcie SELV, z oddzielnymi uzwojeniami i przystosowanego do pracy ciągłej.
• Linia zasilająca wymaga zewnętrznego zabezpieczenia: bezpiecznika zwłocznego maks. 10 A, wyłącznika nadprądowego maks. 13 A o charakterystyce B, C lub D albo źródła zasilania z ograniczeniem prądu do maks. 10 A.
• Należy przestrzegać krajowych przepisów bezpieczeństwa oraz lokalnych wymagań dotyczących doboru transformatora i zabezpieczeń.
• Czujnika nie należy stosować jako urządzenia zabezpieczającego, np. czujnika gazu lub dymu.
• Należy unikać bezpośredniego kontaktu urządzenia z substancjami chemicznymi. Nie dotykać wrażliwych elementów gołymi rękami ani narzędziami, ponieważ może to obniżyć dokładność pomiaru.
• Opary chemiczne o wysokim stężeniu i długotrwałe narażenie mogą powodować błędy pomiarowe.
• Odczyt diagnostyczny przez NFC jest wiarygodny tylko wtedy, gdy urządzenie jest zasilone.
