QFA2260 Pomieszczeniowy czujnik temperatury i wilgotności, wyjścia 0..10 / 0..5 / 2..10 V lub 4..20 / 0..20 / 0..10 mA, 0..95% r.h., 0..50 [°C], IP30, biały

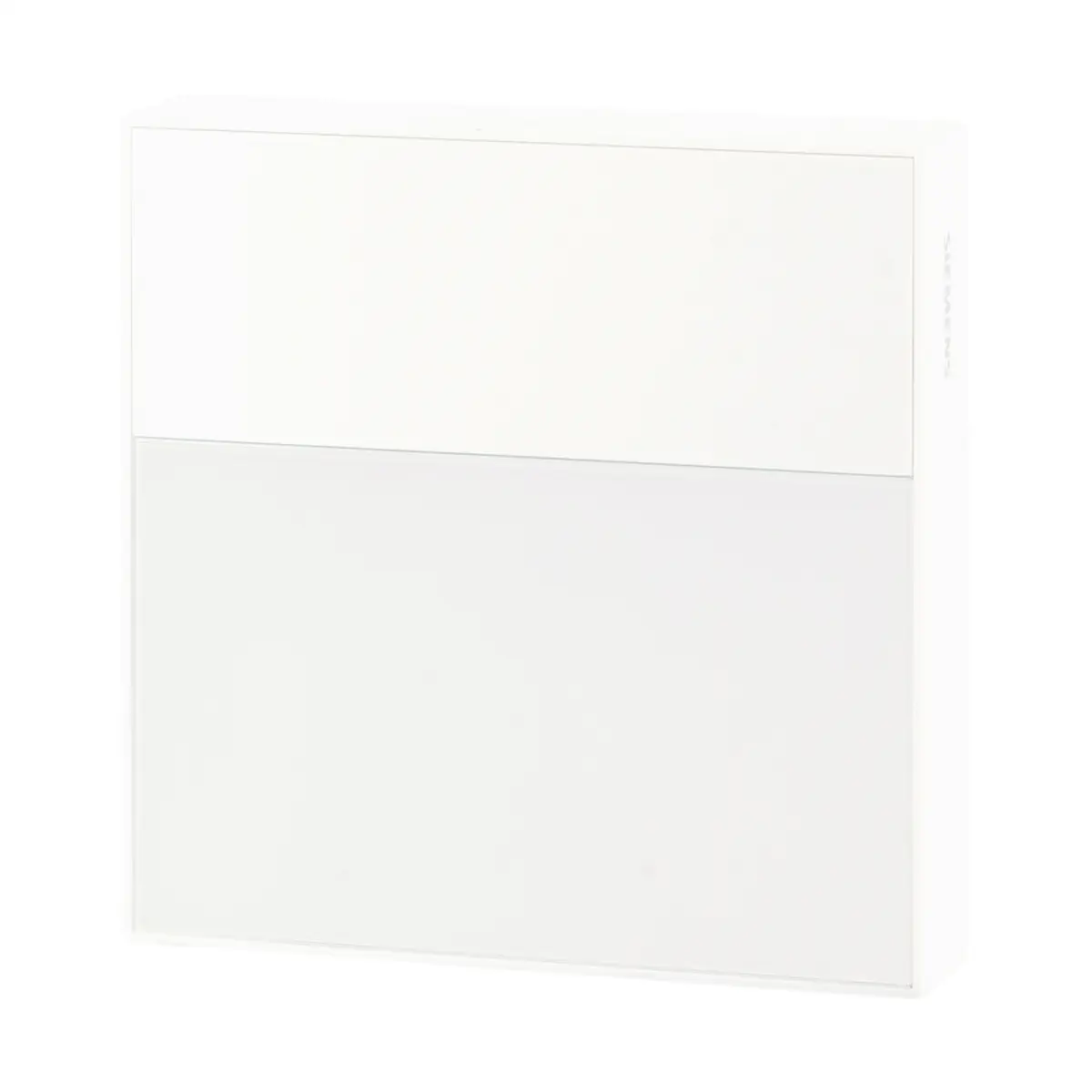

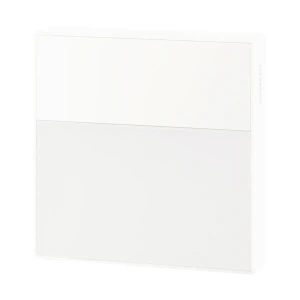

Siemens QFA2260 to aktywny czujnik pomieszczeniowy przeznaczony do jednoczesnego pomiaru temperatury i wilgotności względnej. Dwa konfigurowalne wyjścia analogowe umożliwiają przekazywanie wartości pomiarowych do systemów automatyki budynkowej i układów regulacyjnych HVAC. Model ma białą obudowę, nie posiada lokalnego wyświetlacza ani wskaźnika jakości powietrza.

Najważniejsze cechy

• Pomiar temperatury w zakresie 0...50°C.
• Pomiar wilgotności względnej w zakresie 0...100% r.h..
• Cyfrowy pojemnościowy element pomiarowy wilgotności do standardowych zastosowań komfortowych.
• 2 aktywne wyjścia analogowe: oddzielne dla temperatury i wilgotności.
• Konfigurowany typ sygnału: 0...10 V, 4...20 mA, 0...5 V, 2...10 V, 0...20 mA lub 0...10 mA.
• Zasilanie 24 V AC ±20% lub 15...35 V DC (SELV).
• Konfiguracja przez NFC za pomocą aplikacji Siemens Quick Config na smartfonie.
• Możliwość konfiguracji parametrów także bez zasilania czujnika.
• Montaż na ścianie, bezpośrednio lub z wykorzystaniem typowej puszki podtynkowej.
• Biała obudowa z poliwęglanu w kolorze RAL 9016.
• Numer magazynowy: S55720-S665.

Zastosowanie

QFA2260 jest przeznaczony do pomiaru temperatury i wilgotności względnej w pomieszczeniach, w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych. Wyniki pomiarów mogą być wykorzystywane przez systemy automatyki budynkowej oraz układy regulacyjne.

Cyfrowy pojemnościowy element pomiarowy wilgotności jest odpowiedni do standardowych zastosowań komfortowych, między innymi w:

• biurach,
• salach spotkań i konferencyjnych,
• salach lekcyjnych i szkoleniowych,
• pokojach hotelowych,
• powierzchniach handlowych.

Funkcje i działanie

Pomiar temperatury

Czujnik wykorzystuje element pomiarowy NTC 10k. Zmierzona temperatura jest przekształcana na liniowy sygnał aktywny dostępny na wyjściu X1. Domyślny zakres odpowiada temperaturze 0...50°C, a minimalną i maksymalną wartość procesową można zmienić w aplikacji Quick Config.

Pomiar wilgotności względnej

Wilgotność jest mierzona za pomocą cyfrowego pojemnościowego elementu pomiarowego. Wynik jest przekazywany przez wyjście X2. Domyślny zakres sygnału odpowiada wilgotności 0...100% r.h. i może zostać dostosowany przez zmianę minimalnej oraz maksymalnej wartości procesowej.

Konfiguracja przez NFC

Uruchomienie i konfiguracja odbywają się przez NFC przy użyciu aplikacji Siemens Quick Config na smartfonie. Podczas wymiany danych telefon należy umieścić w odległości maksymalnie 2 cm od anteny czujnika. Odczyt lub zapis parametrów trwa około 2–3 sekund.

Aplikacja umożliwia między innymi:

• odczytywanie i zmianę parametrów czujnika,
• wybór rodzaju sygnału wyjściowego,
• ustawienie zakresów i przesunięcia pomiarów,
• włączanie ochrony kodem PIN,
• importowanie i eksportowanie list parametrów w formacie JSON,
• diagnostykę urządzenia, gdy czujnik jest zasilany.

Czujnik jest dostarczany ze wstępną konfiguracją i jest gotowy do użycia. Oprogramowanie sprzętowe może być aktualizowane za pomocą aplikacji Siemens Quick Config na komputer PC i standardowego kabla USB.

Podłączenie i okablowanie

• G, G0: zasilanie 24 V AC (SELV) lub 15...35 V DC.
• X1: aktywne wyjście pomiaru temperatury.
• X2: aktywne wyjście pomiaru wilgotności względnej.
• Dostępne sygnały wyjściowe: 0...5 V, 0...10 V, 2...10 V DC, 0...10 mA, 0...20 mA i 4...20 mA.
• Maksymalne obciążenie wyjścia napięciowego: 1 mA.
• Maksymalna rezystancja obciążenia wyjścia prądowego: 500 Ω.
• Zaciski śrubowe obsługują przewody: 1 × 1,5 mm², 1 × 2,5 mm², 2 × 0,5 mm² lub 2 × 0,75 mm².
• Do linii zasilających wymagana jest skrętka.
• W środowisku podatnym na zakłócenia elektromagnetyczne należy stosować przewody ekranowane.

Urządzenia współpracujące

• Sterowniki Siemens Desigo PXC4.., PXC5.. i PXC7...
• Moduły TXM1.8U.. i TXM1.8X...
• Sterownik Desigo Essentials ELC.E14 i moduł rozszerzeń EM.8U.
• Sterowniki pomieszczeniowe Desigo DXR2.. i DXR1...
• Inne urządzenia obsługujące aktywne sygnały wyjściowe dostępne w czujniku.

Dane techniczne

• Model: QFA2260.
• Numer magazynowy: S55720-S665.
• Mierzone wielkości: temperatura i wilgotność względna.
• Wyświetlacz: brak.
• Wskaźnik jakości powietrza: brak.
• Liczba wyjść: 2.
• Zakres pomiaru temperatury: 0...50°C.
• Element pomiarowy temperatury: NTC 10k.
• Dokładność temperatury dla wyjścia napięciowego przy 24 V AC/DC: ±0,2 K typowo przy 23°C, ±0,4 K typowo w zakresie 15...35°C oraz ±0,7 K typowo w zakresie 5...50°C.
• Dokładność temperatury dla wyjścia prądowego przy 24 V AC/DC: ±0,3 K typowo przy 23°C, ±0,4 K typowo w zakresie 15...35°C oraz ±0,7 K typowo w zakresie 5...50°C.
• Stała czasowa pomiaru temperatury t63: poniżej 14 minut, zależnie od przepływu powietrza i sprzężenia termicznego ze ścianą.
• Zakres pomiaru wilgotności: 0...100% r.h..
• Zakres zastosowania pomiaru wilgotności: 0...95% r.h..
• Dokładność wilgotności przy 23°C, 24 V AC/DC i 30...70% r.h.: ±2% r.h. typowo dla sygnału napięciowego i ±3% r.h. typowo dla sygnału prądowego.
• Zależność pomiaru wilgotności od temperatury: nie więcej niż 0,2% r.h./°C.
• Stała czasowa pomiaru wilgotności t63: poniżej 20 sekund.
• Napięcie robocze: 24 V AC ±20% lub 15...35 V DC (SELV).
• Częstotliwość zasilania: 50/60 Hz przy 24 V AC.
• Pobór mocy przy 24 V AC: 1,2 VA dla napięciowego sygnału wyjściowego lub 2,1 VA dla prądowego sygnału wyjściowego.
• Komunikacja NFC: 13,56 MHz.
• Stopień ochrony obudowy: IP30.
• Klasa ochrony przed porażeniem: III.
• Rodzaj działania według EN 60730: typ 1.
• Stopień zanieczyszczenia: 2.
• Kategoria przepięć: I.
• Maksymalna wysokość pracy: 3000 m.
• Temperatura pracy: 0...50°C.
• Wilgotność podczas pracy: 0...85% r.h., bez kondensacji.
• Temperatura transportu i składowania: -25...+70°C.
• Wilgotność podczas transportu i składowania: poniżej 95% r.h..
• Materiał obudowy: poliwęglan.
• Kolor: biały, RAL 9016.
• Klasa palności obudowy: UL94 V-0.
• Wymiary: 88 × 88 × 22 mm.
• Waga z opakowaniem: 0,16 kg.

Montaż

QFA2260 jest przeznaczony do montażu na ścianie. Może być instalowany bezpośrednio na ścianie albo z wykorzystaniem większości typowych okrągłych i kwadratowych puszek podtynkowych. Przewody mogą być doprowadzone od tyłu, od góry lub od dołu.

• Zalecana wysokość montażu wynosi 1,5 m nad podłogą.
• Czujnik należy umieścić w pomieszczeniu w odległości co najmniej 50 cm od najbliższej ściany.
• Nie należy montować urządzenia we wnękach, na półkach, za zasłonami lub drzwiami ani w pobliżu źródeł ciepła.
• Nie montować w pobliżu lamp ani nad grzejnikami.
• Należy unikać bezpośredniego promieniowania słonecznego, przeciągów i nieogrzewanych lub niechłodzonych obszarów budynku, takich jak ściany zewnętrzne.
• Zakończenie korytka przy czujniku należy uszczelnić, aby przepływ powietrza przez korytko nie powodował błędów pomiarowych.

Podsumowanie

Siemens QFA2260 łączy pomiar temperatury i wilgotności względnej z elastycznie konfigurowanymi wyjściami analogowymi. Obsługa NFC ułatwia uruchomienie, zmianę zakresów i diagnostykę, a dwa niezależne wyjścia pozwalają na bezpośrednią integrację z systemami automatyki budynkowej. Model jest przeznaczony do standardowych zastosowań komfortowych i montażu ściennego w pomieszczeniach.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada zgodność UE CE, zgodność UK UKCA, zgodność RCM, zgodność euroazjatycką EAC oraz certyfikację UL873.
• Produkt jest zgodny z normą IEC/EN 60730-1 dotyczącą automatycznych regulatorów elektrycznych do zastosowań domowych i podobnych.
• Deklaracja środowiskowa produktu obejmuje między innymi zgodność z RoHS.
• Urządzenie jest przeznaczone wyłącznie do zastosowań w pomieszczeniach i musi pracować w dopuszczalnych warunkach: 0...50°C oraz 0...85% r.h. bez kondensacji.
• Czujnika nie wolno stosować jako urządzenia zabezpieczającego, na przykład jako czujnika gazu lub dymu.
• Należy przestrzegać krajowych przepisów oraz właściwych regulacji bezpieczeństwa.
• Zasilanie wymaga transformatora bezpiecznego niskiego napięcia SELV z oddzielnymi uzwojeniami, przeznaczonego do pracy ciągłej 100% i dobranego do poboru mocy czujnika.
• Linia zasilająca wymaga bezpiecznika zwłocznego maks. 10 A, wyłącznika nadprądowego maks. 13 A o charakterystyce B, C lub D według EN 60898 albo źródła zasilania z ograniczeniem prądu do maks. 10 A.
• Należy przestrzegać dopuszczalnych długości przewodów określonych w dokumentacji podłączonego sterownika, regulatora lub modułu I/O.
• Należy unikać bezpośredniego kontaktu urządzenia z substancjami chemicznymi. Wysokie stężenie oparów chemicznych i długi czas ekspozycji mogą powodować błędy pomiarowe.
• Nie należy dotykać wrażliwych elementów czujnika gołymi rękami ani narzędziami, ponieważ może to pogorszyć dokładność pomiaru.
• Odczyt diagnostyczny przez NFC jest wiarygodny wyłącznie wtedy, gdy urządzenie jest zasilane.
• Produktu i jego opakowania nie wolno usuwać z odpadami komunalnymi. Należy przekazać je do oddzielnego punktu zbiórki i recyklingu zgodnie z przepisami lokalnymi i krajowymi.
