QFA2260D/BK Pomieszczeniowy czujnik temperatury i wilgotności, wyjścia 0..10 / 0..5 / 2..10 V lub 4..20 / 0..20 / 0..10 mA, 0..95% r.h., 0..50 [°C], IP30, czarny, z wyświetlaczem

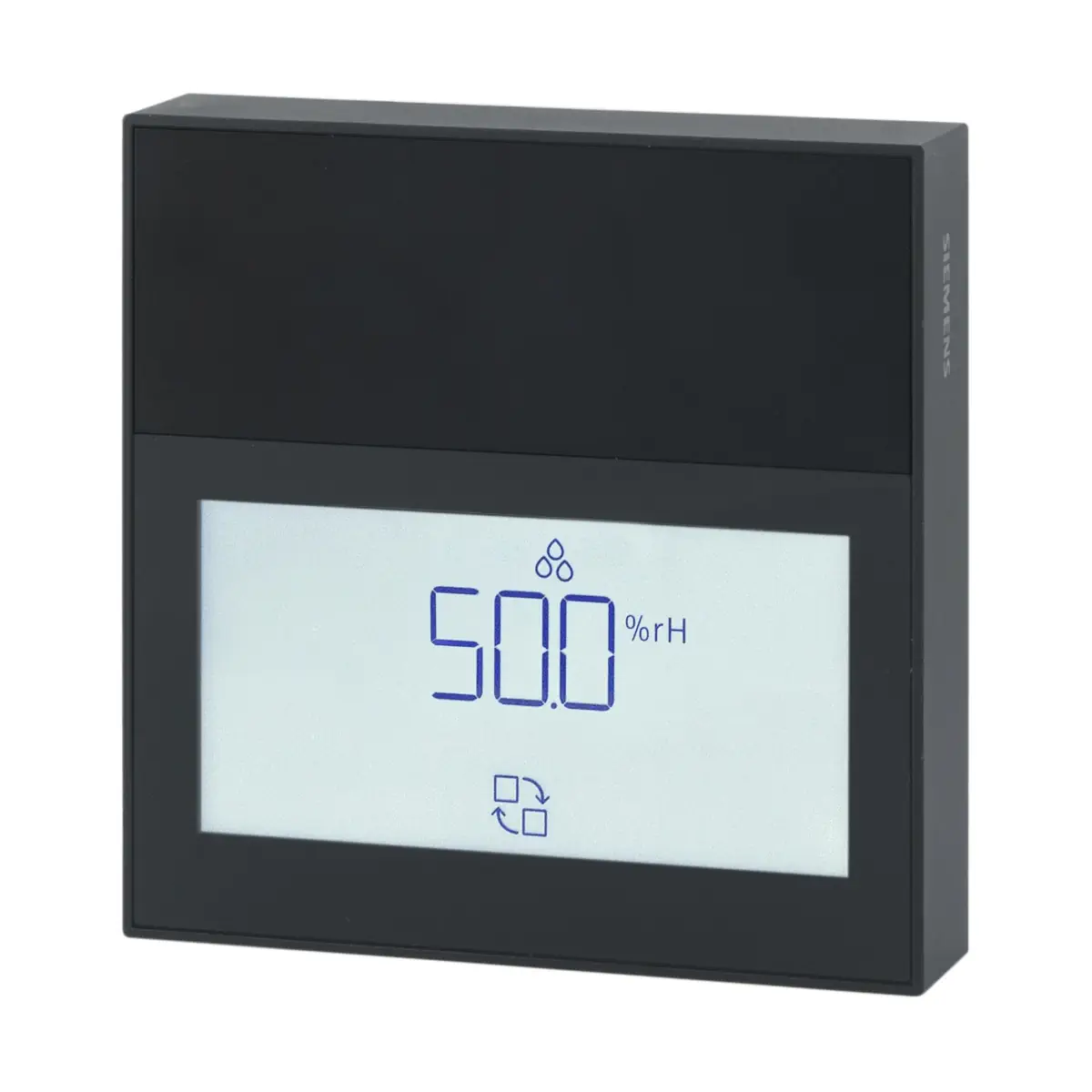

Siemens QFA2260D/BK to aktywny, czarny czujnik pomieszczeniowy przeznaczony do pomiaru temperatury i wilgotności względnej. Model wyposażono w dotykowy wyświetlacz LCD, dwa konfigurowalne wyjścia analogowe oraz komunikację NFC umożliwiającą uruchomienie i zmianę parametrów za pomocą aplikacji Siemens Quick Config.

Najważniejsze cechy

• Pomiar temperatury w zakresie 0...50 °C.
• Pomiar wilgotności względnej w zakresie 0...100% r.h..
• Cyfrowy pojemnościowy element pomiarowy wilgotności przeznaczony do standardowych zastosowań komfortowych.
• Dotykowy wyświetlacz LCD do lokalnego prezentowania wartości pomiarowych.
• Dwa wyjścia analogowe: X1 dla temperatury oraz X2 dla wilgotności względnej.
• Konfigurowany sygnał wyjściowy: 0...10 V, 4...20 mA, 0...5 V, 2...10 V, 0...20 mA lub 0...10 mA.
• Zasilanie 24 V AC ±20% lub 15...35 V DC.
• Konfiguracja przez NFC, również gdy czujnik nie jest zasilany i znajduje się w opakowaniu.
• Czarna obudowa z poliwęglanu w kolorze RAL 9005.
• Numer magazynowy: S55720-S668.

Zastosowanie

Czujnik QFA2260D/BK jest przeznaczony do instalacji grzewczych, wentylacyjnych i klimatyzacyjnych oraz systemów automatyki budynkowej. Zmierzone wartości temperatury i wilgotności mogą być wykorzystywane przez sterowniki oraz układy regulacyjne, a także odczytywane lokalnie na wyświetlaczu.

Cyfrowy pojemnościowy element pomiarowy wilgotności jest odpowiedni do standardowych zastosowań komfortowych, między innymi w:

• biurach,
• salach spotkań i konferencyjnych,
• salach lekcyjnych i szkoleniowych,
• pokojach hotelowych,
• powierzchniach handlowych.

Funkcje i działanie

Pomiar temperatury

Temperatura jest mierzona za pomocą elementu NTC 10k. Wynik pomiaru jest przekształcany na liniowy sygnał analogowy odpowiadający domyślnemu zakresowi 0...50 °C. Minimalną i maksymalną wartość zakresu oraz przesunięcie pomiaru można zmieniać w aplikacji Quick Config.

Pomiar wilgotności względnej

Wilgotność względna jest mierzona za pomocą cyfrowego pojemnościowego elementu pomiarowego. Sygnał jest przekształcany na liniowy sygnał analogowy odpowiadający domyślnemu zakresowi 0...100% r.h.. Aplikacja umożliwia zmianę wartości minimalnej i maksymalnej oraz ustawienie przesunięcia w zakresie -10...10% r.h..

Wyświetlacz dotykowy

Wyświetlacz umożliwia lokalne wskazywanie temperatury w °C lub °F oraz wilgotności względnej. Dostępny jest tryb standardowy i tryb oszczędzania energii. Można konfigurować między innymi główną wartość pomiarową, rozdzielczość wskazań, czas przejścia w tryb uśpienia, podświetlenie, czas jego wyłączenia oraz jasność.

Konfiguracja NFC

Czujnik uruchamia się i konfiguruje poprzez NFC za pomocą aplikacji Siemens Quick Config na smartfonie. Aplikacja pozwala odczytywać i zapisywać parametry, włączać ochronę kodem PIN oraz importować i eksportować listy ustawień w formacie JSON. Smartfon należy umieścić w odległości maksymalnie 2 cm od anteny czujnika i przytrzymać przez około 2–3 sekundy.

Parametry mogą być konfigurowane nawet bez zasilania czujnika. Odczyt diagnostyczny przez NFC jest jednak wiarygodny wyłącznie wtedy, gdy urządzenie jest zasilone.

Podłączenie i okablowanie

• G, G0: zasilanie 24 V AC (SELV) lub 15...35 V DC.
• X1: liniowe wyjście sygnału temperatury.
• X2: liniowe wyjście sygnału wilgotności względnej.
• Sygnały napięciowe: maksymalne obciążenie 1 mA.
• Sygnały prądowe: maksymalna rezystancja obciążenia 500 Ω.
• Zaciski śrubowe obsługują przewody: 1 × 1,5 mm², 1 × 2,5 mm², 2 × 0,5 mm² lub 2 × 0,75 mm².
• Do linii zasilających wymagana jest skrętka.
• W środowiskach podatnych na zakłócenia elektromagnetyczne należy stosować przewody ekranowane.

Urządzenia współpracujące

• Sterowniki Desigo PXC4, PXC5 i PXC7.
• Moduły TXM1.8U i TXM1.8X.
• Sterownik Desigo Essentials ELC.E14 i moduł rozszerzeń EM.8U.
• Sterowniki pomieszczeniowe Desigo DXR2 i DXR1.
• Inne sterowniki i urządzenia obsługujące aktywny sygnał wyjściowy zastosowany w czujniku.

Dane techniczne

• Model: QFA2260D/BK.
• Numer magazynowy: S55720-S668.
• Mierzone wielkości: temperatura i wilgotność względna.
• Zakres pomiaru temperatury: 0...50 °C.
• Zakres pomiaru wilgotności: 0...100% r.h..
• Zakres zastosowania dla wilgotności: 0...95% r.h..
• Element pomiarowy temperatury: NTC 10k.
• Element pomiarowy wilgotności: cyfrowy pojemnościowy.
• Maksymalna rozdzielczość wyświetlania temperatury: 0,1 °C/0,1 °F.
• Maksymalna rozdzielczość wyświetlania wilgotności: 0,1% r.h..
• Dokładność temperatury przy 23 °C i 24 V AC/DC: ±0,2 K typowo dla wyjścia napięciowego oraz ±0,3 K typowo dla wyjścia prądowego.
• Dokładność temperatury w zakresie 15...35 °C: ±0,4 K typowo.
• Dokładność temperatury w zakresie 5...50 °C: ±0,7 K typowo.
• Dokładność wilgotności przy 23 °C, 24 V AC/DC i 30...70% r.h.: ±2% r.h. typowo dla wyjścia napięciowego oraz ±3% r.h. typowo dla wyjścia prądowego.
• Zależność pomiaru wilgotności od temperatury: ≤0,2% r.h./°C.
• Stała czasowa temperatury t63: <15,5 min.
• Stała czasowa wilgotności t63: <20 s.
• Liczba wyjść: 2.
• Typy sygnału: 0...5 V, 0...10 V, 2...10 V DC, 0...10 mA, 0...20 mA lub 4...20 mA.
• Napięcie robocze: 24 V AC ±20% lub 15...35 V DC (SELV).
• Częstotliwość przy zasilaniu 24 V AC: 50/60 Hz.
• Pobór mocy przy 24 V AC: 1,6 VA dla sygnału napięciowego lub 2,7 VA dla sygnału prądowego.
• Komunikacja NFC: 13,56 MHz.
• Stopień ochrony obudowy: IP30.
• Klasa ochrony: III.
• Rodzaj działania według EN 60730: typ 1.
• Stopień zanieczyszczenia: 2.
• Kategoria przepięć: I.
• Maksymalna wysokość pracy: 3000 m.
• Temperatura pracy: 0...50 °C.
• Wilgotność podczas pracy: 0...85% r.h., bez kondensacji.
• Temperatura transportu i składowania: -25...+70 °C.
• Wilgotność podczas transportu i składowania: <95% r.h..
• Materiał obudowy: poliwęglan.
• Kolor: czarny, RAL 9005.
• Klasa palności obudowy: UL94 V-0.
• Wymiary: 88 × 88 × 22 mm.
• Waga z opakowaniem: 0,18 kg.

Montaż

Czujnik jest przeznaczony do montażu na ścianie, bezpośrednio na jej powierzchni lub z wykorzystaniem większości dostępnych na rynku kwadratowych i okrągłych puszek podtynkowych. Przewody mogą być doprowadzone od tyłu, od góry lub od dołu.

• Zalecana wysokość montażu: 1,5 m nad podłogą.
• Należy zachować co najmniej 50 cm od najbliższej ściany.
• Nie montować we wnękach, na półkach, za zasłonami lub drzwiami.
• Nie instalować nad źródłami ciepła, w ich pobliżu, przy lampach ani nad grzejnikami.
• Unikać bezpośredniego nasłonecznienia i przeciągów.
• Unikać nieogrzewanych lub niechłodzonych obszarów budynku, takich jak ściany zewnętrzne.
• Zakończenie korytka przy czujniku należy uszczelnić, aby przepływ powietrza przez korytko nie powodował błędów pomiarowych.

Podsumowanie

Siemens QFA2260D/BK łączy precyzyjny pomiar temperatury i wilgotności względnej z lokalnym wyświetlaniem wyników oraz elastycznymi wyjściami analogowymi. Konfiguracja NFC ułatwia uruchomienie i dopasowanie parametrów, a czarna obudowa RAL 9005 pozwala stosować czujnik w nowoczesnych wnętrzach i instalacjach automatyki budynkowej.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada zgodność UE CE, zgodność UK UKCA, zgodność RCM, certyfikację UL873 oraz zgodność euroazjatycką EAC.
• Produkt jest zgodny z normą IEC/EN 60730-1 dotyczącą automatycznych regulatorów elektrycznych do zastosowań domowych i podobnych.
• Deklaracja środowiskowa produktu obejmuje między innymi zgodność z RoHS.
• Czujnik jest przeznaczony wyłącznie do zastosowań w pomieszczeniach i musi pracować w dopuszczalnych warunkach temperatury oraz wilgotności bez kondensacji.
• Urządzenia nie należy stosować jako elementu zabezpieczającego, na przykład jako czujnika gazu lub dymu.
• Zasilanie wymaga bezpiecznego transformatora niskiego napięcia SELV z oddzielnymi uzwojeniami, przystosowanego do pracy ciągłej i dobranego do poboru mocy czujnika.
• Linia zasilająca wymaga bezpiecznika zwłocznego maks. 10 A, wyłącznika nadprądowego maks. 13 A o charakterystyce B, C lub D zgodnie z EN 60898 albo źródła zasilania z ograniczeniem prądu do maks. 10 A.
• Należy przestrzegać krajowych i lokalnych przepisów bezpieczeństwa, w tym wymagań dotyczących doboru transformatora, zabezpieczeń i prowadzenia przewodów.
• Czujnik należy montować zgodnie z wymaganiami dotyczącymi miejsca instalacji; nie wolno umieszczać go przy źródłach ciepła, lampach, grzejnikach, w bezpośrednim słońcu ani w przeciągu.
• Należy unikać bezpośredniego kontaktu urządzenia z substancjami chemicznymi. Nie dotykać wrażliwych elementów gołymi rękami ani narzędziami, ponieważ może to pogorszyć dokładność pomiaru.
• Produktu i jego opakowania nie wolno usuwać z odpadami komunalnymi. Należy przekazać je do oddzielnego punktu zbiórki i recyklingu zgodnie z lokalnymi oraz krajowymi przepisami.
