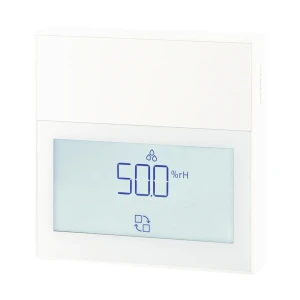

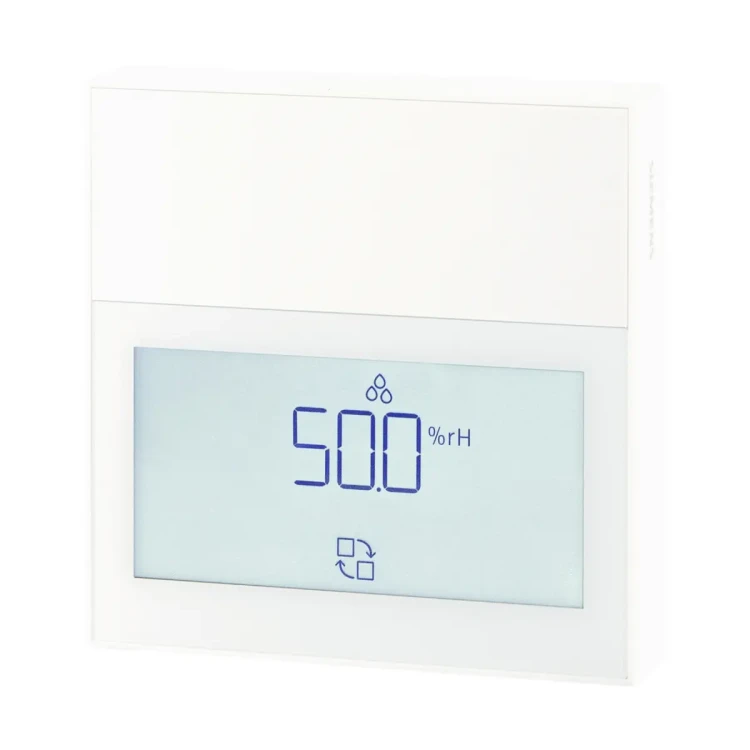

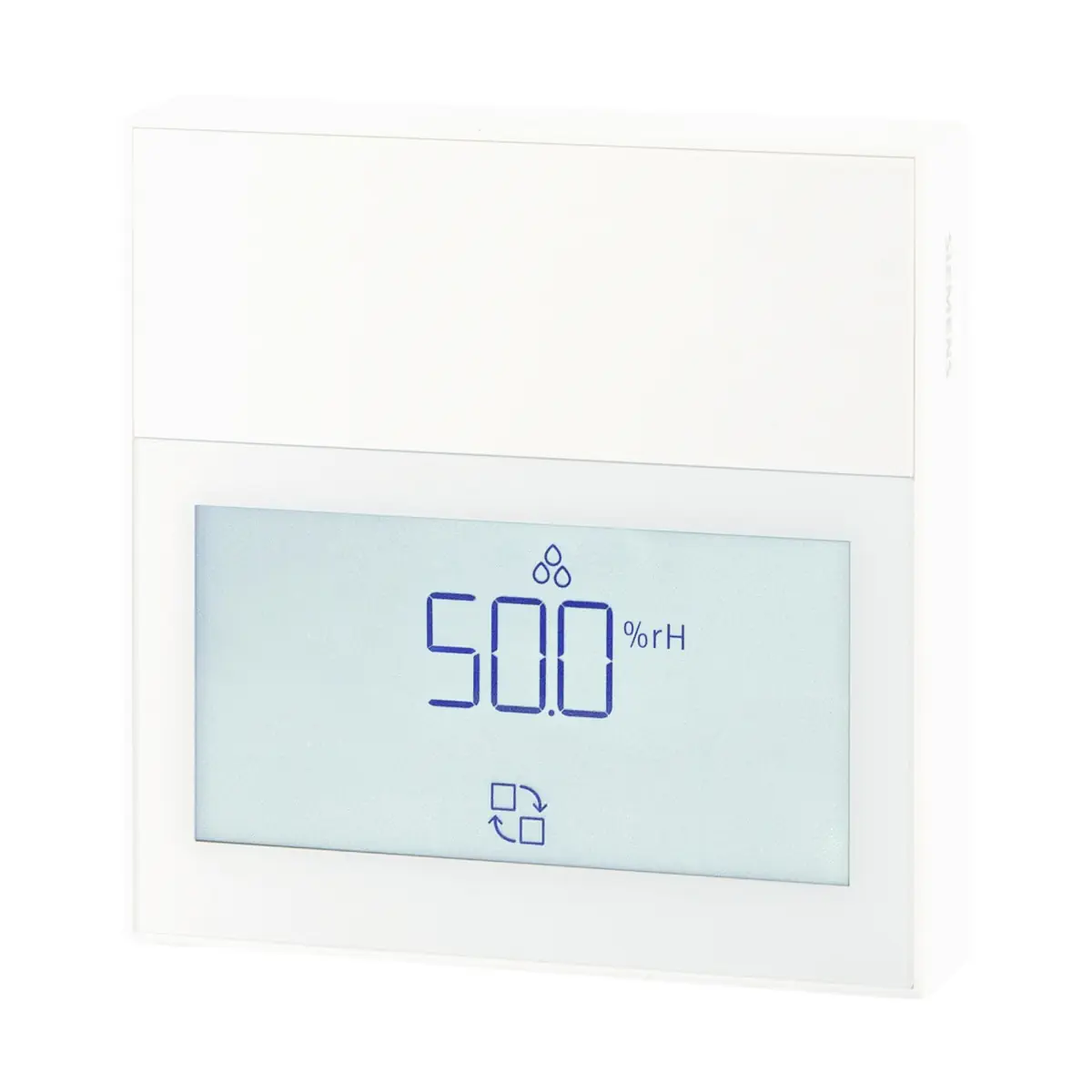

QFA2260D Pomieszczeniowy czujnik temperatury i wilgotności, wyjścia 0..10 / 0..5 / 2..10 V lub 4..20 / 0..20 / 0..10 mA, 0..95% r.h., 0..50 [°C], IP30, biały, z wyświetlaczem

Siemens QFA2260D to aktywny czujnik pomieszczeniowy przeznaczony do pomiaru temperatury i wilgotności względnej w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych. Model jest wyposażony w dotykowy wyświetlacz LCD, dwa konfigurowalne wyjścia analogowe oraz komunikację NFC do uruchamiania i zmiany parametrów za pomocą aplikacji Siemens Quick Config.

Najważniejsze cechy

• Pomiar temperatury w zakresie 0...50°C.
• Pomiar wilgotności względnej w zakresie 0...100% r.h..
• Cyfrowy pojemnościowy element pomiarowy wilgotności przeznaczony do standardowych zastosowań związanych z komfortem.
• Dotykowy wyświetlacz LCD prezentujący temperaturę w °C lub °F oraz wilgotność w % r.h.
• Dwa wyjścia analogowe: X1 dla temperatury oraz X2 dla wilgotności względnej.
• Konfigurowany typ sygnału wyjściowego: 0...10 V, 4...20 mA, 0...5 V, 2...10 V, 0...20 mA lub 0...10 mA.
• Zasilanie 24 V AC ±20% lub 15...35 V DC.
• Konfiguracja przez NFC za pomocą aplikacji Siemens Quick Config, również bez zasilania czujnika.
• Obudowa w kolorze białym RAL 9016.
• Numer magazynowy: S55720-S667.

Zastosowanie

Czujnik QFA2260D służy do pomiaru temperatury i wilgotności względnej w pomieszczeniach. Zmierzone wartości mogą być wykorzystywane przez systemy automatyki budynkowej i układy regulacyjne HVAC, a także odczytywane lokalnie na wyświetlaczu.

Cyfrowy pojemnościowy element pomiarowy wilgotności jest przeznaczony do standardowych zastosowań komfortowych, takich jak:

• biura,
• sale spotkań i konferencyjne,
• sale lekcyjne i szkoleniowe,
• pokoje hotelowe,
• powierzchnie handlowe.

Funkcje i działanie

Pomiar temperatury

Czujnik wykorzystuje element pomiarowy NTC 10k. Zmierzona temperatura jest przekształcana na liniowy sygnał analogowy na zacisku X1. Domyślny zakres wynosi 0...50°C, a minimalną i maksymalną wartość procesową można zmieniać w aplikacji Quick Config.

Pomiar wilgotności względnej

Wilgotność względna jest mierzona za pomocą cyfrowego pojemnościowego elementu pomiarowego. Wynik jest przekształcany na liniowy sygnał analogowy na zacisku X2. Domyślny zakres wynosi 0...100% r.h. i może zostać dostosowany w aplikacji.

Wyświetlacz dotykowy

Wyświetlacz LCD umożliwia lokalne prezentowanie obsługiwanych wartości pomiarowych. Temperaturę można wyświetlać w °C lub °F, a wilgotność względną w % r.h. Dostępne są ustawienia rozdzielczości wskazań, podświetlenia, jasności, czasu wyłączenia podświetlenia oraz trybu standardowego lub oszczędzania energii.

W trybie oszczędzania energii ekran i podświetlenie pozostają wyłączone podczas uśpienia, a dotknięcie ekranu aktywuje wyświetlanie. W trybie standardowym główna wartość pomiarowa jest widoczna również przy wyłączonym podświetleniu.

Konfiguracja przez NFC

Uruchamianie i konfiguracja odbywają się za pomocą aplikacji Siemens Quick Config na smartfonie obsługującym NFC. Parametry można odczytywać i zapisywać także wtedy, gdy czujnik nie jest zasilany. Podczas komunikacji smartfon należy umieścić w odległości maksymalnie 2 cm od anteny czujnika; wymiana danych trwa około 2–3 sekund.

Aplikacja pozwala między innymi ustawiać zakresy pomiarowe, przesunięcia pomiarów, typ sygnału wyjściowego, parametry wyświetlacza oraz ochronę kodem PIN. Odczyt diagnostyczny przez NFC jest wiarygodny wyłącznie przy zasilonym urządzeniu.

Podłączenie i okablowanie

• G, G0: zasilanie 24 V AC lub 15...35 V DC.
• X1: liniowy sygnał wyjściowy temperatury.
• X2: liniowy sygnał wyjściowy wilgotności względnej.
• Sygnały napięciowe: 0...5 V, 0...10 V lub 2...10 V DC, maksymalnie 1 mA.
• Sygnały prądowe: 0...10 mA, 0...20 mA lub 4...20 mA, maksymalna rezystancja obciążenia 500 Ω.
• Zaciski śrubowe obsługują przewody: 1 × 1,5 mm², 1 × 2,5 mm², 2 × 0,5 mm² lub 2 × 0,75 mm².
• Dopuszczalną długość przewodów należy dobrać zgodnie z dokumentacją sterownika, regulatora lub modułu I/O.
• Do linii zasilających wymagana jest skrętka. W środowisku podatnym na zakłócenia elektromagnetyczne należy stosować kable ekranowane.

Dane techniczne

• Model: QFA2260D.
• Numer magazynowy: S55720-S667.
• Mierzone wartości: temperatura i wilgotność względna.
• Liczba wyjść: 2.
• Wyświetlacz wartości pomiarowych: tak.
• Napięcie robocze: 24 V AC ±20% lub 15...35 V DC (SELV).
• Częstotliwość przy zasilaniu 24 V AC: 50/60 Hz.
• Pobór mocy przy 24 V AC: 1,6 VA dla napięciowego sygnału wyjściowego lub 2,7 VA dla prądowego sygnału wyjściowego.
• Zakres pomiaru temperatury: 0...50°C.
• Element pomiarowy temperatury: NTC 10k.
• Dokładność temperatury dla wyjścia napięciowego: typowo ±0,2 K przy 23°C, ±0,4 K w zakresie 15...35°C oraz ±0,7 K w zakresie 5...50°C.
• Dokładność temperatury dla wyjścia prądowego: typowo ±0,3 K przy 23°C, ±0,4 K w zakresie 15...35°C oraz ±0,7 K w zakresie 5...50°C.
• Stała czasowa temperatury t63 dla wersji z wyświetlaczem: poniżej 15,5 min, zależnie od przepływu powietrza i sprzężenia termicznego ze ścianą.
• Zakres pomiaru wilgotności względnej: 0...100% r.h..
• Zakres zastosowania pomiaru wilgotności: 0...95% r.h..
• Dokładność wilgotności przy 23°C, 24 V AC/DC i w zakresie 30...70% r.h.: typowo ±2% r.h. dla sygnału napięciowego oraz ±3% r.h. dla sygnału prądowego.
• Zależność pomiaru wilgotności od temperatury: ≤0,2% r.h./°C.
• Stała czasowa wilgotności t63: poniżej 20 s.
• Maksymalna rozdzielczość wyświetlacza: 0,1°C/0,1°F oraz 0,1% r.h..
• NFC: 13,56 MHz.
• Stopień ochrony obudowy: IP30.
• Klasa ochrony przed porażeniem: III.
• Rodzaj działania według EN 60730: typ 1.
• Stopień zanieczyszczenia: 2.
• Kategoria przepięć: I.
• Maksymalna wysokość pracy: 3000 m.
• Znamionowe napięcie impulsowe: 330 V.
• Warunki pracy: 0...50°C i 0...85% r.h., bez kondensacji.
• Warunki transportu i składowania w opakowaniu: -25...+70°C i wilgotność poniżej 95% r.h..
• Materiał obudowy: poliwęglan.
• Kolor: biały RAL 9016.
• Klasa palności obudowy: UL94 V-0.
• Wymiary: 88 × 88 × 22 mm.
• Waga z opakowaniem: 0,18 kg.

Montaż

QFA2260D jest przeznaczony do montażu na ścianie. Może być instalowany z większością dostępnych na rynku kwadratowych lub okrągłych puszek podtynkowych albo bezpośrednio na ścianie. Przewody można doprowadzić od tyłu, od góry lub od dołu.

• Zalecana wysokość montażu wynosi 1,5 m nad podłogą.
• Czujnik należy zainstalować w pomieszczeniu w odległości co najmniej 50 cm od najbliższej ściany.
• Nie należy montować urządzenia we wnękach, na półkach, za zasłonami lub drzwiami ani nad źródłami ciepła lub w ich pobliżu.
• Nie montować w pobliżu lamp ani nad grzejnikami.
• Unikać bezpośredniego promieniowania słonecznego i przeciągów.
• Unikać nieogrzewanych lub niechłodzonych obszarów budynku, takich jak ściany zewnętrzne.
• Zakończenie korytka przy czujniku należy uszczelnić, aby przepływ powietrza nie powodował błędów pomiarowych.

Podsumowanie

Siemens QFA2260D łączy pomiar temperatury i wilgotności względnej z lokalnym wyświetlaniem wyników oraz elastycznymi, konfigurowalnymi wyjściami analogowymi. Komunikacja NFC ułatwia uruchamianie i dostosowywanie parametrów, a konstrukcja do montażu ściennego sprawdza się w standardowych pomieszczeniach komfortowych współpracujących z instalacjami HVAC i automatyką budynkową.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada zgodność UE CE, zgodność UK UKCA, zgodność RCM oraz zgodność euroazjatycką EAC.
• Urządzenie posiada certyfikację UL873 i jest zgodne z normą produktu IEC/EN 60730-1.
• Deklaracja środowiskowa produktu potwierdza zgodność z wymaganiami RoHS.
• Produktu i jego opakowania nie wolno usuwać jako odpadów komunalnych. Należy przekazać je do oddzielnego punktu zbiórki i recyklingu zgodnie z przepisami lokalnymi i krajowymi.
• Należy przestrzegać krajowych przepisów oraz odpowiednich regulacji bezpieczeństwa.
• Zasilanie wymaga transformatora bezpiecznego na niskie napięcie SELV, z oddzielnymi uzwojeniami i przeznaczonego do pracy ciągłej. Transformator należy dobrać do poboru mocy czujnika.
• Linia zasilająca wymaga zewnętrznego zabezpieczenia: bezpiecznika zwłocznego maks. 10 A, wyłącznika nadprądowego maks. 13 A o charakterystyce B, C lub D według EN 60898 albo źródła z ograniczeniem prądu do maks. 10 A.
• Urządzenie jest przeznaczone wyłącznie do zastosowań wewnątrz pomieszczeń, w warunkach 0...50°C i 0...85% r.h. bez kondensacji.
• Nie należy używać czujnika jako urządzenia zabezpieczającego, na przykład jako czujnika gazu lub dymu.
• Należy unikać bezpośredniego kontaktu urządzenia z substancjami chemicznymi. Opary chemiczne o wysokim stężeniu i długi czas ekspozycji mogą powodować błędy pomiarowe.
• Nie dotykać wrażliwych elementów pomiarowych gołymi rękami ani narzędziami, ponieważ może to pogorszyć dokładność pomiaru.
• Urządzenie należy montować zgodnie z dopuszczalnymi warunkami otoczenia, z dala od źródeł ciepła, lamp, bezpośredniego promieniowania słonecznego i przeciągów.
