QFA2261/BK Pomieszczeniowy czujnik temperatury i wilgotności, wyjścia 0..10 / 0..5 / 2..10 V lub 4..20 / 0..20 / 0..10 mA, 0..95% r.h., 0..50 [°C], IP30, czarny, zwiększona odporność na zanieczyszczenia

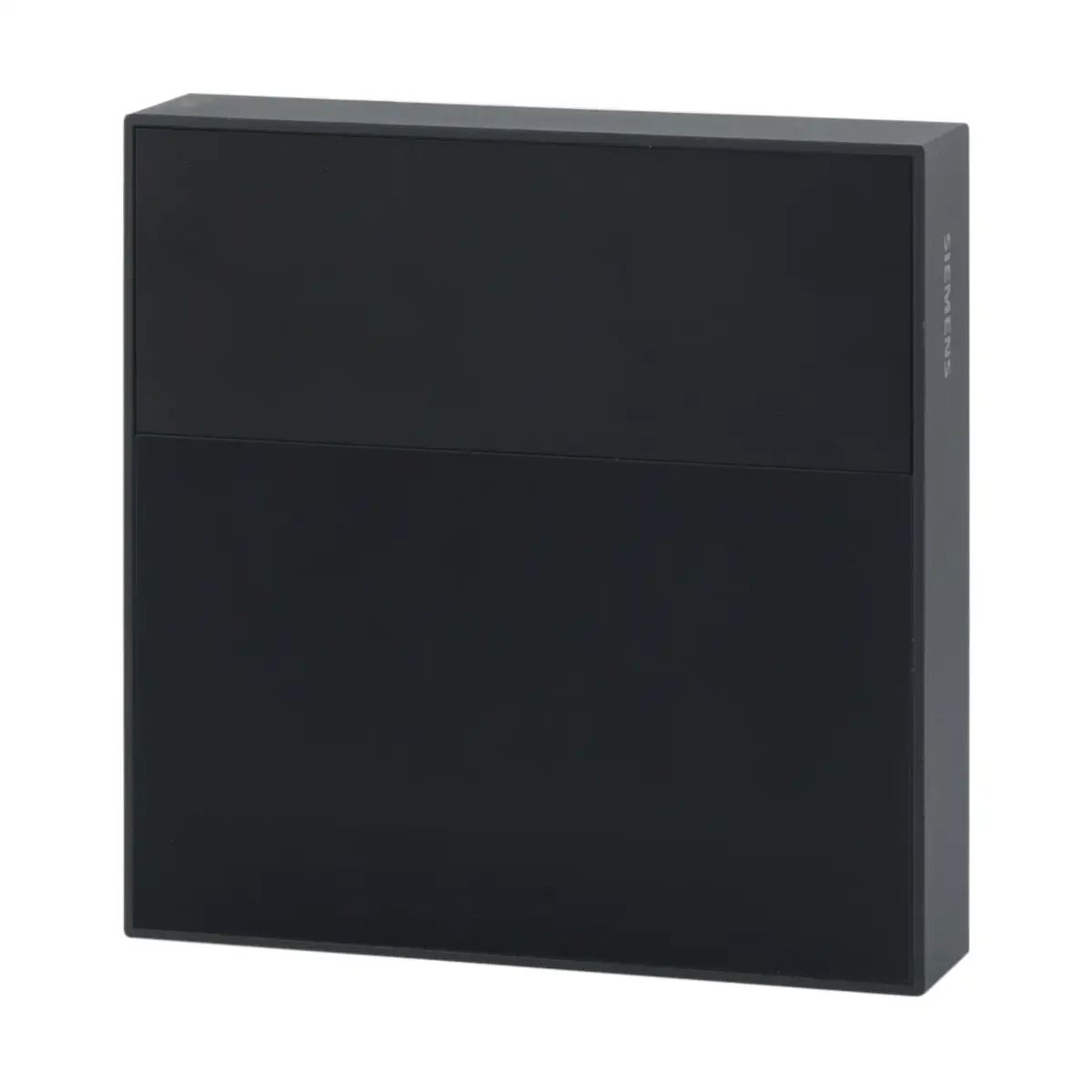

Siemens QFA2261/BK to czarny, aktywny czujnik pomieszczeniowy przeznaczony do pomiaru temperatury i wilgotności względnej w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych. Model wykorzystuje odporny na zanieczyszczenia pojemnościowy element pomiarowy wilgotności, ma dwa konfigurowalne wyjścia analogowe i umożliwia uruchomienie oraz zmianę parametrów za pomocą aplikacji Siemens Quick Config przez NFC.

Najważniejsze cechy

• Pomiar temperatury w zakresie 0...50°C.
• Pomiar wilgotności względnej w zakresie 0...100% r.h..
• Odporny na zanieczyszczenia pojemnościowy element pomiarowy wilgotności.
• Dwa wyjścia analogowe: X1 dla temperatury i X2 dla wilgotności względnej.
• Konfigurowany typ sygnału: 0...10 V, 4...20 mA, 0...5 V, 2...10 V, 0...20 mA lub 0...10 mA.
• Zasilanie 24 V AC ±20% lub 15...35 V DC.
• Konfiguracja przez NFC, również wtedy, gdy czujnik nie jest zasilany.
• Obudowa z poliwęglanu w kolorze czarnym RAL 9005.
• Wersja bez wyświetlacza.
• Numer magazynowy: S55720-S680.

Zastosowanie

Czujnik QFA2261/BK jest przeznaczony do pomiaru temperatury i wilgotności względnej w pomieszczeniach oraz przekazywania wartości pomiarowych do systemów automatyki budynkowej i układów regulacyjnych. Może współpracować między innymi ze sterownikami i modułami Siemens Desigo oraz innymi urządzeniami obsługującymi aktywne sygnały analogowe dostępne w czujniku.

Zastosowany element wilgotności jest odpowiedni do pomieszczeń o zwiększonym narażeniu na kurz, brud, opary i gazy emitowane przez farby, aerozole, rozpuszczalniki oraz środki czyszczące. Przykładowe zastosowania obejmują lakiernie, łazienki i kuchnie.

Funkcje i działanie

Pomiar temperatury

Czujnik wykorzystuje element pomiarowy NTC 10k. Zmierzona temperatura jest przekształcana na liniowy sygnał analogowy dostępny na zacisku X1. Domyślny zakres wynosi 0...50°C, a minimalną i maksymalną wartość temperatury przypisaną do sygnału wyjściowego można zmieniać w aplikacji Quick Config.

Pomiar wilgotności względnej

Wilgotność jest mierzona za pomocą odpornego na zanieczyszczenia pojemnościowego elementu pomiarowego, którego pojemność zmienia się zależnie od wilgotności powietrza. Wynik jest przekształcany na liniowy sygnał analogowy na zacisku X2. Domyślny zakres wynosi 0...100% r.h. i może zostać dostosowany przez NFC.

Konfiguracja przez NFC

Urządzenie można uruchamiać i konfigurować za pomocą aplikacji Siemens Quick Config na smartfonie obsługującym NFC. Aplikacja umożliwia między innymi:

• odczyt i zmianę parametrów czujnika,
• wybór typu sygnału wyjściowego,
• ustawienie minimalnych i maksymalnych wartości procesowych,
• korektę pomiaru temperatury i wilgotności,
• włączenie ochrony kodem PIN,
• importowanie i eksportowanie ustawień w formacie JSON,
• odczyt informacji diagnostycznych.

Podczas komunikacji smartfon należy umieścić w odległości maksymalnie 2 cm od anteny czujnika. Wymiana danych trwa około 2–3 sekund. Parametry można konfigurować także przy niezasilonym urządzeniu, natomiast odczyt diagnostyczny przez NFC jest wiarygodny wyłącznie przy włączonym zasilaniu.

Reakcja na usterkę

• W przypadku awarii elementu pomiarowego temperatury po 60 sekundach na wyjściu temperatury pojawia się skonfigurowana wartość minimalna, a na wyjściu wilgotności skonfigurowana wartość maksymalna.
• W przypadku awarii elementu pomiarowego wilgotności po 60 sekundach na wyjściu podawana jest skonfigurowana maksymalna wartość wilgotności względnej.

Podłączenie i okablowanie

• G, G0: zasilanie 24 V AC lub 15...35 V DC.
• X1: wyjście sygnału temperatury.
• X2: wyjście sygnału wilgotności względnej.
• Zaciski śrubowe obsługują przewody: 1 × 1,5 mm², 1 × 2,5 mm², 2 × 0,5 mm² lub 2 × 0,75 mm².
• Dopuszczalną długość przewodów należy dobrać zgodnie z dokumentacją podłączonego sterownika, regulatora lub modułu I/O.
• Do linii zasilających wymagana jest skrętka.
• W środowisku narażonym na zakłócenia elektromagnetyczne należy stosować przewody ekranowane.

Dane techniczne

• Model: QFA2261/BK.
• Numer magazynowy: S55720-S680.
• Mierzone wartości: temperatura i wilgotność względna.
• Zakres pomiarowy temperatury: 0...50°C.
• Element pomiarowy temperatury: NTC 10k.
• Dokładność temperatury przy 24 V AC/DC i wyjściu napięciowym: typowo ±0,2 K przy 23°C, ±0,4 K w zakresie 15...35°C i ±0,7 K w zakresie 5...50°C.
• Dokładność temperatury przy 24 V AC/DC i wyjściu prądowym: typowo ±0,3 K przy 23°C, ±0,4 K w zakresie 15...35°C i ±0,7 K w zakresie 5...50°C.
• Stała czasowa temperatury t63: <14 min, zależnie od przepływu powietrza i sprzężenia termicznego ze ścianą.
• Zakres pomiarowy wilgotności: 0...100% r.h..
• Zakres zastosowania pomiaru wilgotności: 0...95% r.h..
• Dokładność wilgotności przy 23°C, 24 V AC/DC i w zakresie 30...70% r.h.: typowo ±2% r.h. dla wyjścia napięciowego i ±3% r.h. dla wyjścia prądowego.
• Zależność pomiaru wilgotności od temperatury: ≤0,2% r.h./°C.
• Stała czasowa wilgotności t63: <20 s.
• Wyjścia napięciowe: 0...5 V, 0...10 V lub 2...10 V DC, maks. 1 mA.
• Wyjścia prądowe: 0...10 mA, 0...20 mA lub 4...20 mA, maks. 500 Ω.
• Napięcie robocze: 24 V AC ±20% lub 15...35 V DC SELV.
• Częstotliwość przy zasilaniu 24 V AC: 50/60 Hz.
• Pobór mocy przy 24 V AC: 1,2 VA dla napięciowego sygnału wyjściowego lub 2,1 VA dla prądowego sygnału wyjściowego.
• Komunikacja NFC: 13,56 MHz.
• Stopień ochrony obudowy: IP30.
• Klasa ochrony przed porażeniem: III.
• Warunki pracy: temperatura 0...50°C, wilgotność 0...95% r.h. bez kondensacji.
• Transport i składowanie w opakowaniu: temperatura -25...+70°C, wilgotność poniżej 95% r.h.
• Maksymalna wysokość pracy: 3000 m.
• Wymiary obudowy: 88 × 88 × 22 mm.
• Materiał obudowy: poliwęglan.
• Kolor: czarny RAL 9005.
• Klasa palności obudowy: UL94 V-0.
• Waga z opakowaniem: 0,16 kg.

Montaż

QFA2261/BK jest przeznaczony do montażu na ścianie. Może zostać zamontowany na większości dostępnych na rynku okrągłych lub kwadratowych puszek podtynkowych albo bezpośrednio na ścianie. Przewody można doprowadzić od tyłu, od góry lub od dołu.

• Zalecana wysokość montażu: 1,5 m nad podłogą.
• Czujnik należy instalować w pomieszczeniu w odległości co najmniej 50 cm od najbliższej ściany.
• Nie montować we wnękach, na półkach, za zasłonami lub drzwiami.
• Nie instalować nad źródłami ciepła, w pobliżu lamp ani nad grzejnikami.
• Unikać bezpośredniego promieniowania słonecznego i przeciągów.
• Unikać nieogrzewanych lub niechłodzonych obszarów budynku, w tym ścian zewnętrznych.
• Zakończenie korytka przy czujniku należy uszczelnić, aby przepływ powietrza przez korytko nie powodował błędów pomiarowych.

Podsumowanie

Siemens QFA2261/BK jest czarnym czujnikiem temperatury i wilgotności przeznaczonym do pomieszczeń, w których występuje zwiększone narażenie na kurz, brud, opary lub środki czyszczące. Oferuje dwa konfigurowalne wyjścia analogowe, szeroki wybór standardów sygnału oraz wygodne uruchamianie przez NFC. Model nie ma wyświetlacza i jest przeznaczony do współpracy z systemami automatyki budynkowej.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt jest zgodny z normą IEC/EN 60730-1 oraz posiada oznaczenia i zgodności CE, UKCA, RCM, UL873 i EAC.
• Deklaracja środowiskowa produktu potwierdza zgodność z wymaganiami RoHS.
• Urządzenie należy zasilać z transformatora bezpiecznego niskiego napięcia SELV z oddzielnymi uzwojeniami, przeznaczonego do pracy ciągłej.
• Linia zasilająca wymaga bezpiecznika zwłocznego maks. 10 A, wyłącznika nadprądowego maks. 13 A o charakterystyce B, C lub D według EN 60898 albo źródła zasilania z ograniczeniem prądu do maks. 10 A.
• Należy przestrzegać krajowych i lokalnych przepisów bezpieczeństwa, w szczególności dotyczących doboru transformatora, zabezpieczeń i okablowania.
• Produkt jest przeznaczony wyłącznie do zastosowań wewnątrz pomieszczeń i należy go użytkować w dopuszczalnych warunkach otoczenia, bez kondensacji wilgoci.
• Czujnika nie wolno stosować jako urządzenia zabezpieczającego, na przykład jako czujnika gazu lub dymu.
• Element pomiarowy QFA2261/BK ma zwiększoną odporność na zanieczyszczenia, lecz nie jest całkowicie odporny na wszystkie substancje, zwłaszcza gazy chemiczne, i nie zastępuje specjalistycznych czujników do konkretnych zastosowań.
• Należy unikać bezpośredniego kontaktu czujnika z substancjami chemicznymi. Wrażliwych elementów nie wolno dotykać gołymi rękami ani narzędziami, ponieważ może to obniżyć dokładność pomiaru.
• Opary chemiczne o wysokim stężeniu i długi czas ekspozycji mogą powodować błędy pomiarowe.
• Urządzenia, jego opakowania ani baterii, jeśli dotyczy, nie wolno wyrzucać z odpadami komunalnymi. Produkt należy przekazać do oddzielnego punktu zbiórki i recyklingu zgodnie z przepisami lokalnymi i krajowymi.
